Les systèmes de climatisation tri-split représentent une solution de plus en plus prisée pour assurer un confort thermique optimal dans les habitations et les bureaux. Ils offrent la possibilité de refroidir simultanément plusieurs zones à partir d'une seule unité extérieure, ce qui en fait une alternative pratique et économique aux systèmes traditionnels mono-split. Cependant, la mise en place d'un tel équipement, notamment son alimentation électrique, requiert une attention particulière pour garantir sécurité, performance et durabilité. Cet article détaille les aspects cruciaux liés à l'alimentation électrique d'un climatiseur tri-split, en abordant les normes, les recommandations d'installation et les spécificités techniques.

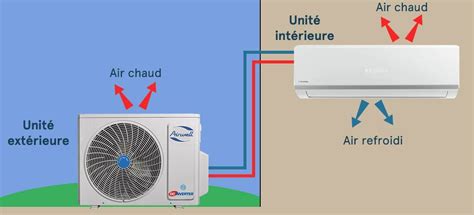

Un système tri-split se distingue par sa configuration : une unité extérieure unique est connectée à trois unités intérieures indépendantes. Cette architecture permet une gestion personnalisée de la température dans chaque zone, offrant ainsi un confort sur mesure et des économies d'énergie substantielles. Les unités intérieures, généralement installées sur les murs, sont reliées à l'unité extérieure par des liaisons frigorifiques pour le transport du réfrigérant, un tuyau de vidange pour l'évacuation des condensats, et des câbles électriques pour l'alimentation et la communication. Chaque unité intérieure dispose de sa propre télécommande et d'un thermostat, permettant un contrôle individuel de la température ambiante.
La technologie inverter, souvent intégrée dans ces systèmes, permet un ajustement automatique de la puissance du compresseur en fonction des besoins réels, optimisant ainsi la consommation d'énergie et assurant un fonctionnement plus silencieux. Les pompes à chaleur air/air tri-split, grâce à cette gestion zonale, permettent de ne refroidir ou chauffer que les espaces occupés, évitant ainsi le gaspillage énergétique lié à la climatisation de pièces inoccupées.
L'installation électrique d'un climatiseur, qu'il soit mono-split ou tri-split, est soumise à la norme NF C 15-100. Cette norme, qui régit les installations électriques domestiques, impose des règles strictes pour garantir la sécurité des biens et des personnes. L'une des exigences fondamentales est l'interdiction de brancher un climatiseur sur une prise électrique classique.
En effet, un climatiseur est considéré comme un appareil de forte puissance nécessitant une protection dédiée au niveau du tableau électrique. Il doit impérativement être alimenté par un circuit électrique distinct, protégé par un disjoncteur adapté à sa consommation. Ce circuit dédié assure que l'appareil bénéficie d'une protection adéquate contre les surintensités et les courts-circuits, minimisant ainsi les risques d'incendie ou de dommages matériels. Le disjoncteur doit être dimensionné en fonction de la puissance totale du climatiseur tri-split, en tenant compte de la consommation de l'unité extérieure et des trois unités intérieures. Il est également recommandé d'installer un dispositif de protection différentielle (dispositif à courant résiduel - DDR) pour une sécurité accrue.
Le raccordement électrique d'un climatiseur tri-split présente des particularités liées à la présence d'une unité extérieure unique et de plusieurs unités intérieures. La question de savoir où réaliser l'alimentation principale est cruciale. Pour les systèmes multi-split comme le tri-split, l'alimentation électrique se fait généralement au niveau de l'unité extérieure. C'est cette unité qui distribue l'énergie aux différentes unités intérieures via des câbles de communication et d'alimentation.
Le câblage entre l'unité extérieure et chaque unité intérieure implique généralement quatre fils : un pour la phase, un pour le neutre, un pour la communication (signal de commande) et un pour la terre. Le choix du câble électrique dépend de la puissance globale du système et de la distance entre les unités. Pour l'alimentation principale de l'unité extérieure, un câble de type R2V/1000V de section 3x2,5 mm² est couramment utilisé pour les appareils de faible à moyenne puissance. Cependant, pour des systèmes tri-split de plus grande envergure, une section de câble plus importante pourrait être nécessaire. Il est primordial de consulter la notice du constructeur pour déterminer la section de câble appropriée et le calibre du disjoncteur.
Une fois l'unité extérieure alimentée, elle gère la distribution de l'énergie et des signaux de communication vers les unités intérieures. Cette configuration centralisée simplifie le câblage global par rapport à l'installation de circuits séparés pour chaque unité intérieure.
L'installation d'un climatiseur tri-split est une opération technique qui requiert des compétences spécifiques, notamment en matière de manipulation de fluides frigorigènes et de raccordements électriques. Il est fortement recommandé de faire appel à un professionnel qualifié pour garantir une installation conforme aux normes et un fonctionnement optimal du système.
Les étapes clés de l'installation comprennent :
Choix des emplacements : L'unité intérieure doit être placée en hauteur (idéalement entre 2 et 2,5 mètres) pour une diffusion d'air homogène, loin des sources de chaleur et des courants d'air directs. L'unité extérieure doit être installée dans un espace dégagé, à l'abri des intempéries, et à proximité raisonnable des unités intérieures pour minimiser les pertes de performance dues à la longueur des liaisons frigorifiques.
Perçage des murs : Un trou d'un diamètre de 65 à 70 mm est percé pour faire passer les liaisons frigorifiques, le tuyau de vidange et les câbles électriques. Une légère inclinaison vers l'extérieur du trou facilite l'évacuation des condensats.
Raccordement des unités : Les unités intérieures sont fixées sur leurs supports muraux. L'unité extérieure est positionnée au sol ou sur un support adapté, en respectant les dégagements nécessaires à sa ventilation. Les liaisons frigorifiques (tuyaux en cuivre) sont raccordées entre l'unité extérieure et chaque unité intérieure. Il est crucial de respecter une longueur minimale de 2 à 3 mètres entre les unités pour permettre la détente du gaz.
Raccordement électrique : Le câblage électrique est effectué conformément au schéma du fabricant, en veillant à la bonne connexion des fils de phase, neutre, communication et terre.
Mise en service : Cette phase, qui doit être réalisée par un professionnel, comprend le tirage au vide du circuit frigorifique pour éliminer l'air et l'humidité, le contrôle d'étanchéité, le chargement éventuel en gaz réfrigérant (si les liaisons ne sont pas pré-chargées), et le test de bon fonctionnement de chaque unité. Le paramétrage des télécommandes et la programmation des fonctions spécifiques (thermostat, minuterie) sont également effectués à ce stade.
Bien que le coût initial d'un système tri-split puisse être supérieur à celui d'un système mono-split en raison du nombre d'unités intérieures et de la complexité de l'installation, les avantages économiques à long terme sont significatifs. L'utilisation d'une seule unité extérieure réduit les coûts d'installation et de maintenance par rapport à l'installation de plusieurs unités indépendantes. De plus, la technologie inverter et la capacité de régulation zonale permettent des économies d'énergie substantielles sur la durée de vie de l'appareil, en évitant de sur-climatiser des espaces inutiles.
Le choix de la puissance du climatiseur est déterminant pour son efficacité énergétique. Il est essentiel de réaliser un bilan thermique précis pour chaque pièce afin de dimensionner correctement le système. Une puissance trop faible entraînera une surconsommation pour tenter d'atteindre la température désirée, tandis qu'une puissance excessive sera coûteuse à l'achat et consommera inutilement de l'énergie, tout en pouvant générer des cycles courts et moins efficaces.
Pour assurer la longévité et l'efficacité d'un climatiseur tri-split, un entretien régulier est indispensable. Cela inclut :
Cet entretien préventif permet non seulement de garantir un fonctionnement optimal et des économies d'énergie, mais aussi de prévenir les pannes coûteuses et de prolonger la durée de vie de l'équipement. Des bruits inhabituels ou une baisse notable des performances sont des signes qui doivent alerter et nécessiter une intervention rapide.
L'installation et l'alimentation électrique d'un climatiseur tri-split sont des étapes critiques qui exigent rigueur et expertise. En respectant les normes en vigueur, en faisant appel à des professionnels qualifiés et en assurant un entretien régulier, vous bénéficierez d'un système de climatisation performant, fiable et économe en énergie pour de nombreuses années.
