La production d'eau chaude sanitaire (ECS) est un élément clé du confort moderne. Cependant, les systèmes conçus pour fournir cette eau chaude, qu'il s'agisse de chaudières ou d'autres dispositifs, peuvent être la cible de phénomènes hydrauliques perturbateurs. Parmi eux, le "coup de bélier" représente une menace sérieuse, capable de dégrader les performances et la durabilité des installations. Heureusement, une solution éprouvée et efficace existe : l'anti-bélier. Ce dispositif, souvent méconnu du grand public, joue un rôle crucial dans la protection des systèmes de production d'eau chaude et, plus largement, de toute installation hydraulique.

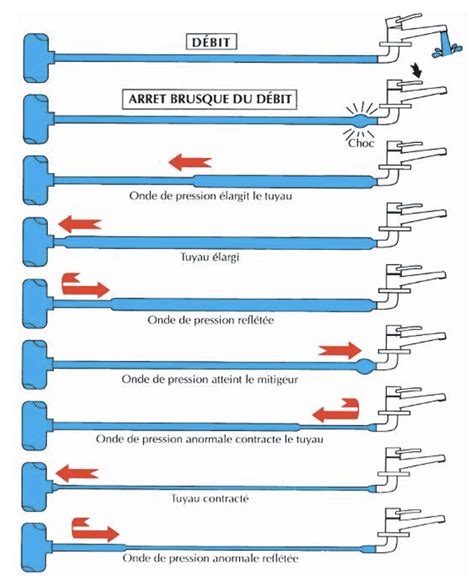

Comprendre le Phénomène du Coup de Bélier
Le coup de bélier, également appelé choc hydraulique, est une surpression brutale et soudaine qui se manifeste dans les canalisations. Il survient principalement lorsque la circulation d'un fluide, généralement de l'eau, est arrêtée de manière abrupte. Ce phénomène est intrinsèquement lié à l'inertie du fluide en mouvement.
Lorsque l'eau circule dans un réseau de tuyauterie, elle possède une certaine vitesse et donc une énergie cinétique. Si cette circulation est stoppée net, par exemple lors de la fermeture rapide d'un robinet, d'une vanne, ou de l'arrêt d'une pompe, l'eau qui continue d'arriver ne peut plus s'écouler. Cette collision de l'eau en mouvement avec la masse d'eau stagnante crée une onde de choc qui se propage à grande vitesse dans le réseau. Cette onde se traduit par une augmentation significative et très rapide de la pression, bien au-delà de la pression de service normale.
Les causes de ces arrêts brusques sont multiples. La fermeture d'un robinet ou d'une vanne est l'une des plus fréquentes. Dans un système de production d'eau chaude, cela peut se produire lors de l'arrêt de la circulation d'eau pour le remplissage ou la vidange, ou lors de l'actionnement des robinets par les utilisateurs. Dans les installations industrielles, l'arrêt d'une pompe est une cause majeure de coups de bélier.
Le coup de bélier se reconnaît facilement à son bruit caractéristique, souvent décrit comme un bruit de marteau frappant la tuyauterie. Ce son est la manifestation audible de l'onde de pression qui se propage et fait vibrer les conduites.
Il est important de noter que le coup de bélier n'est pas uniquement d'origine hydraulique. Un coup de bélier thermique peut également survenir, notamment dans les systèmes de chauffage, lorsqu'une différence de température importante entre le fluide chaud (vapeur) et la paroi froide de la canalisation provoque la formation de condensats. Ces condensats peuvent ensuite être projetés, créant une onde de choc.
La pression recommandée dans une habitation est généralement de 3 bars. Cependant, lors d'un coup de bélier, la pression peut atteindre des valeurs considérablement plus élevées, parfois jusqu'à 40 bars, ce qui est extrêmement dommageable pour les installations.
Les Dangers des Coups de Bélier pour Votre Système de Production d'Eau Chaude
Les conséquences d'un coup de bélier répété ou d'un choc particulièrement violent peuvent être désastreuses pour votre système de production d'eau chaude et l'ensemble de votre installation de plomberie.
- Dommages aux Canalisations et Raccords : L'onde de choc exerce une contrainte mécanique intense sur les tuyaux, les joints et les raccords. Les coups de bélier répétés peuvent entraîner des fissurations, des desserrages d'assemblages, des fuites, voire des ruptures de canalisations. Les tuyauteries, surtout si elles sont anciennes ou mal fixées, sont particulièrement vulnérables.
- Usure Prématurée des Appareils : Les appareils connectés au réseau d'eau, tels que les machines à laver, les lave-vaisselle, les robinets, les mitigeurs, les pompes, et bien sûr les systèmes de production d'eau chaude (chauffe-eau, chaudières), sont soumis à des contraintes excessives. Ces chocs répétés réduisent considérablement leur durée de vie, entraînant des pannes prématurées et des coûts de réparation ou de remplacement élevés.
- Problèmes de Fonctionnement : Les variations de pression extrêmes peuvent perturber le bon fonctionnement des équipements. Par exemple, dans un système de production d'eau chaude, cela peut affecter la régulation de la température ou la circulation de l'eau.
- Nuisances Sonores : Le bruit caractéristique du coup de bélier est non seulement désagréable pour les occupants, mais il est aussi le signe d'un stress mécanique important sur l'installation.
- Risques de Dégâts des Eaux : La rupture d'une canalisation ou la fuite d'un raccord endommagé par un coup de bélier peut entraîner des dégâts des eaux importants dans votre logement.
Dans le contexte de la production d'eau chaude, un coup de bélier peut affecter directement le système de chauffage de l'eau. Par exemple, dans un chauffe-eau électrique, les chocs peuvent endommager la résistance ou le thermostat. Dans une chaudière, les composants internes, tels que le circulateur ou le vase d'expansion, peuvent être mis à rude épreuve. Si votre système de production d'eau chaude est connecté à un réseau d'eau dont la pression est déjà élevée, le risque de surpression est d'autant plus grand.
Coups de bélier sur l'ensemble des équipements hydromécanique d'une station de pompage.
L'Anti-Bélier : La Solution Essentielle pour Protéger Votre Installation
Face aux dangers des coups de bélier, l'installation d'un dispositif anti-bélier s'avère être la solution la plus efficace et recommandée. Cet accessoire, souvent appelé bouteille anti-pulsatoire, est spécialement conçu pour absorber l'onde de choc générée par les variations brutales de pression.
Comment Fonctionne un Anti-Bélier ?
Le principe de fonctionnement d'un anti-bélier repose sur l'absorption de l'énergie créée par le coup de bélier. Il agit comme un "coussin" hydraulique qui amortit la surpression. Il existe principalement deux types d'anti-béliers, basés sur des principes légèrement différents :
L'Anti-Bélier à Membrane : C'est le type le plus courant. Il s'agit d'une petite cuve ou d'un réservoir qui est divisé en deux compartiments par une membrane souple en caoutchouc.
- L'un des compartiments est relié au circuit de plomberie. Lorsque le coup de bélier se produit, l'eau sous haute pression pénètre dans ce compartiment. La membrane se déforme alors, absorbant ainsi l'excès de pression et l'onde de choc.
- L'autre compartiment est rempli d'air ou d'un gaz précomprimé (souvent de l'azote). Ce gaz agit comme un ressort, repoussant la membrane et rétablissant la pression normale une fois le choc passé. La pression de gonflage du gaz est cruciale et doit être adaptée à la pression de service du réseau. Par exemple, si la pression de service est de 3 bars, une précharge de 2 à 2,5 bars est souvent recommandée.
L'anti-bélier à membrane est efficace pour atténuer la pression de l'eau dans le circuit et éviter l'onde de choc. Il est particulièrement adapté pour les systèmes où la présence d'air dans le circuit est indésirable.
L'Anti-Bélier à Ressort (ou à Piston) : Dans ce type d'anti-bélier, la résistance à la pression n'est pas assurée par une poche de gaz, mais par un système de ressort et d'un disque ou piston.
- Lorsque la pression augmente brutalement, le piston ou le disque est poussé contre la force du ressort, absorbant ainsi le surplus de volume et de pression.
- Une fois la pression retombée, le ressort ramène le piston en position initiale.
Bien que fonctionnel, l'anti-bélier à ressort est généralement considéré comme moins résistant et potentiellement moins efficace que le modèle à membrane pour les chocs les plus violents. Sa durée de vie peut également être plus limitée.
Avantages de l'Installation d'un Anti-Bélier
L'installation d'un anti-bélier offre une multitude d'avantages pour votre système de production d'eau chaude et votre plomberie en général :
- Prévention des Dommages : Il protège efficacement vos canalisations, vos raccords, votre robinetterie, vos appareils électroménagers (lave-linge, lave-vaisselle) et surtout votre système de production d'eau chaude contre les surpressions et les chocs.
- Réduction des Surpressions : Qu'il s'agisse de surpression positive (trop de pression) ou négative (dépression), l'anti-bélier aide à maintenir la pression dans des limites acceptables.
- Prolongation de la Durée de Vie des Équipements : En réduisant le stress mécanique sur l'ensemble de l'installation, l'anti-bélier contribue à prolonger la durée de vie de tous les composants du réseau hydraulique.
- Réduction du Bruit : L'amortissement des chocs hydrauliques entraîne une diminution significative des bruits désagréables liés aux coups de bélier.
- Sécurité et Sérénité : Il offre une tranquillité d'esprit en assurant la fiabilité et la sécurité de votre système, vous évitant les désagréments et les coûts imprévus liés aux avaries.
- Installation Simple : Bien qu'essentiel, l'anti-bélier est un dispositif relativement simple à installer et à entretenir.
Dans le contexte de la production d'eau chaude, l'anti-bélier est particulièrement pertinent. Si votre réseau d'eau subit des variations de pression importantes (par exemple, si vous êtes raccordé à un réseau public avec des fluctuations importantes, comme la société du Canal de Provence mentionnée dans les témoignages, où la pression peut varier entre 10 et 14 bars avant le réducteur), l'installation d'un anti-bélier, en complément d'un réducteur de pression, est fortement recommandée. Ces variations extrêmes, notamment lors d'opérations de maintenance comme le désembouage, peuvent générer des surpressions très dangereuses.
Installation et Choix de l'Anti-Bélier
L'efficacité d'un anti-bélier dépend grandement de son installation correcte et du choix du modèle adapté à vos besoins.
Où Installer l'Anti-Bélier ?
L'emplacement de l'anti-bélier est crucial pour son efficacité. L'objectif est de le placer le plus près possible de la source du problème ou de l'équipement à protéger.
- Proximité des Robinetteries : Pour protéger les robinets et les appareils électroménagers, il est recommandé d'installer l'anti-bélier juste après le branchement d'eau, idéalement près des points d'utilisation les plus fréquents ou les plus sensibles (par exemple, près du mitigeur de la douche ou de la machine à laver).
- Après le Compteur d'Eau : Si le coup de bélier affecte l'ensemble de l'installation, une installation après le compteur d'eau général, ou après le réducteur de pression s'il y en a un, peut être envisagée.
- Près du Système de Production d'Eau Chaude : Pour protéger spécifiquement votre chauffe-eau ou votre chaudière, installez l'anti-bélier sur la conduite d'eau froide alimentant l'appareil, ou sur la conduite d'eau chaude si le phénomène est lié à la dilatation thermique.
- Configuration Spécifique : Dans certains cas, il peut être nécessaire d'installer plusieurs anti-béliers à différents endroits stratégiques du réseau pour une protection optimale. L'installation "en fin de circuit, juste après le dernier équipement" est également une approche suggérée par certains experts, notamment si le problème est localisé.
L'installation nécessite généralement une dérivation sur le circuit de plomberie, souvent réalisée à l'aide d'un raccord en "T", pour y raccorder l'anti-bélier. Il est important que la tuyauterie soit bien fixée pour éviter les vibrations supplémentaires.
Comment Choisir le Bon Anti-Bélier ?
Plusieurs critères doivent être pris en compte lors du choix d'un anti-bélier :
- Type d'Anti-Bélier : Comme mentionné, les modèles à membrane sont généralement préférés pour leur efficacité et leur durabilité dans la plupart des applications domestiques.
- Capacité et Taille : La taille de l'anti-bélier doit être adaptée au volume d'eau du circuit et à la fréquence des chocs. Pour les systèmes de production d'eau chaude, un volume de quelques litres est souvent suffisant.
- Pression de Service et de Gonflage : Il est essentiel de choisir un anti-bélier capable de supporter la pression maximale de votre réseau. La précharge du compartiment à gaz doit être réglée correctement. Une pression de gonflage plus basse que la pression de service est nécessaire pour permettre à l'anti-bélier de fonctionner. Par exemple, si la pression du réseau est de 3.5 bars, une précharge de 3 bars dans l'anti-bélier permettra à la membrane de commencer à se déformer à partir de 3.5 bars, compensant ainsi les dilatations. Si la précharge est trop élevée (par exemple, 1 bar pour un réseau à 3.5 bars), l'anti-bélier ne pourra pas remplir son rôle de compensation.
- Matériaux : Assurez-vous que les matériaux utilisés sont résistants à la corrosion et compatibles avec l'eau potable.
- Marque et Qualité : Optez pour des marques reconnues pour leur fiabilité et leur efficacité. La qualité de fabrication de la membrane et des composants est primordiale pour la longévité du dispositif.
Il est conseillé de comparer les options disponibles sur le marché et, si nécessaire, de consulter un professionnel pour vous aider dans votre choix.
Maintenance de l'Anti-Bélier
Un entretien régulier garantit le bon fonctionnement de l'anti-bélier.
- Vérification de la Pression de Gonflage : Il est recommandé de vérifier la pression du gaz dans l'anti-bélier périodiquement (par exemple, une fois par an), surtout si vous avez constaté une baisse de performance. Cette vérification se fait système éteint et purgé.
- Inspection Visuelle : Recherchez d'éventuelles fuites, signes de corrosion ou dommages sur la membrane.
- Nettoyage : Si nécessaire, nettoyez l'extérieur de l'appareil.
Dans certains cas, des dispositifs comme des purgeurs d'air peuvent être installés en complément pour améliorer la gestion de l'air dans les réseaux.
Alternatives et Solutions Complémentaires
Bien que l'anti-bélier soit la solution la plus recommandée pour les coups de bélier, d'autres mesures peuvent contribuer à la protection de votre système :
- Réducteur de Pression : Installé en amont du réseau (généralement après le compteur d'eau), il permet de limiter la pression d'entrée de l'eau dans votre logement à un niveau sécurisé (souvent autour de 3 bars). Il est essentiel de s'assurer que votre réducteur de pression est en bon état de fonctionnement. Un réducteur de pression peut prévenir les surpressions chroniques mais n'est pas toujours suffisant pour absorber les chocs très rapides d'un coup de bélier.
- Robinet à Fermeture Lente : L'utilisation de robinets, mitigeurs, ou électrovannes conçus pour se fermer progressivement peut réduire la brusquerie de l'arrêt de l'eau, limitant ainsi l'apparition des coups de bélier. C'est une solution intéressante pour les points d'usage spécifiques.
- Clapet Anti-Retour : Bien que leur rôle principal soit de contrôler le sens d'écoulement d'un fluide, certains types de clapets anti-retour peuvent aider à limiter les retours d'eau et donc indirectement certains types de chocs. Ils sont généralement installés au niveau du compteur, des évacuations ou du chauffe-eau.
- Modification de la Tuyauterie : Dans certains cas industriels ou complexes, on peut envisager de modifier la tuyauterie en ajoutant des coudes, des lyres de dilatation, ou en assurant un meilleur bridage des conduites pour absorber les contraintes. L'ajout de chambres d'équilibre est une autre technique, plus complexe, principalement utilisée dans l'industrie.
- Choix d'Équipements Certifiés : Utiliser des robinetteries et des équipements sanitaires certifiés et conformes aux normes est une première étape pour assurer la pérennité des installations.
Il est important de comprendre que ces solutions sont souvent complémentaires. Un réducteur de pression est une mesure de sécurité générale, tandis que l'anti-bélier est une protection ciblée contre le phénomène spécifique du coup de bélier. L'association d'un réducteur de pression et d'un anti-bélier offre une protection optimale pour votre système de production d'eau chaude et l'ensemble de votre réseau hydraulique.
En conclusion, ignorer le phénomène du coup de bélier, c'est prendre le risque d'endommager durablement votre installation de production d'eau chaude et de plomberie. L'anti-bélier, par son principe d'absorption des chocs hydrauliques, s'impose comme un composant essentiel pour garantir la sécurité, la durabilité et le bon fonctionnement de vos systèmes. Opter pour la prévention est toujours la meilleure stratégie pour éviter des réparations coûteuses et des désagréments inutiles.
