La pompe à chaleur (PAC) air-eau thermodynamique s'est imposée comme une solution de chauffage et de production d'eau chaude sanitaire de plus en plus plébiscitée dans les foyers modernes. Combinant efficacité énergétique et respect de l'environnement, elle repose sur des principes thermodynamiques ingénieux pour transformer une énergie renouvelable en confort domestique. Cet article vise à décortiquer son fonctionnement, ses composants, ses différentes configurations et ses bénéfices, tout en abordant ses quelques limites.
Avant de plonger dans les spécificités du modèle air-eau, il est essentiel de saisir le concept général d'une pompe à chaleur. Une PAC est un système de chauffage qui exploite les principes de la thermodynamique. Son rôle est de capter les calories d'une source froide (comme l'air, l'eau ou le sol) et de les transférer vers une source chaude. Cette récupération d'énergie à partir d'une ressource renouvelable en fait une option de chauffage plus écologique. De plus, grâce à son excellent rendement, mesuré par son Coefficient de Performance (COP), elle se classe parmi les systèmes de chauffage les plus économiques, consommant une quantité d'électricité significativement inférieure à l'énergie thermique qu'elle produit.
Il existe plusieurs types de pompes à chaleur, classées selon la source froide utilisée :
Dans le cas spécifique de la pompe à chaleur air-eau, c'est l'air ambiant qui sert de source froide, tandis que le circuit de chauffage hydraulique de votre logement constitue la source chaude.
Pour fonctionner, une pompe à chaleur air-eau s'appuie sur un ensemble de composants essentiels dans lesquels circule un fluide frigorigène. Ce fluide a la particularité de pouvoir capter et restituer les calories de l'air en passant de l'état liquide à l'état gazeux, notamment grâce à la compression. Les éléments principaux sont :
Ces quatre composants forment le circuit frigorifique fermé de la pompe à chaleur.

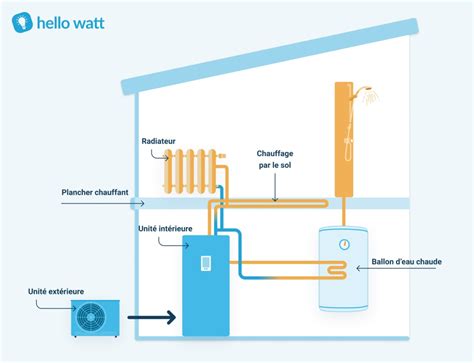

La pompe à chaleur est ensuite connectée au réseau de chauffage de votre logement. Ce réseau peut alimenter des radiateurs, un plancher chauffant ou des ventilo-convecteurs. Si le modèle est également utilisé pour produire de l'eau chaude sanitaire (ECS), il sera également relié au circuit d'eau potable de votre domicile.
Il existe deux schémas d'installation principaux pour une pompe à chaleur air-eau :

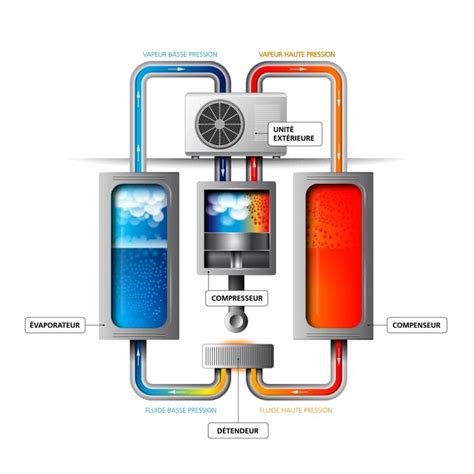

Ce type d'installation se compose de deux unités distinctes : une unité extérieure et une unité intérieure. Ces deux modules sont reliés par des liaisons frigorifiques, qui transportent le fluide frigorigène.
Dans cette configuration, tous les composants du circuit frigorifique sont regroupés dans une seule unité, installée à l'extérieur du logement. La chaleur est ensuite transmise au logement par des liaisons hydrauliques connectées aux émetteurs de chauffage.
Dans la configuration monobloc, la chaleur produite est directement transmise aux émetteurs ou au circuit d'eau sanitaire par des liaisons hydrauliques, sans passer par un module intérieur dédié au circuit frigorifique.

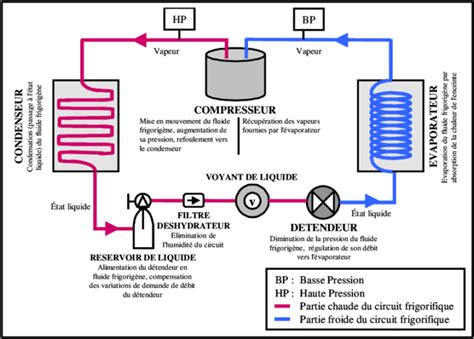

Le fonctionnement d'une pompe à chaleur air-eau suit un cycle thermodynamique précis, que l'on peut décomposer en plusieurs étapes clés :
Ce cycle se répète en continu, permettant à la pompe à chaleur de produire de la chaleur de manière efficace et constante.
Certains modèles de PAC air-eau sont dits "réversibles". Cela signifie qu'ils sont capables de produire du froid en été, en plus de chauffer le logement en hiver. Le fonctionnement est alors inversé : la pompe à chaleur capte les calories présentes dans l'air intérieur et les rejette à l'extérieur, rafraîchissant ainsi la maison. Cette fonctionnalité, bien que très appréciable pour le confort, peut augmenter le coût d'acquisition de l'appareil.
Le fonctionnement d'une PAC air-eau peut également varier en fonction de la température d'eau souhaitée dans le circuit de chauffage :
Le choix entre une PAC basse ou haute température dépendra donc de l'ancienneté de votre installation de chauffage et de la performance de l'isolation de votre logement.
L'adoption d'une pompe à chaleur air-eau présente de nombreux bénéfices sur les plans économique et environnemental.
Le fonctionnement d'une pompe à chaleur air-eau est particulièrement intéressant d'un point de vue économique. Le Coefficient de Performance (COP) de ces appareils est généralement supérieur à 3. Cela signifie que pour chaque kilowatt-heure (kWh) d'électricité consommée, la pompe à chaleur produit 3 kWh d'énergie thermique. Cette efficacité énergétique se traduit par des économies substantielles sur les factures de chauffage.
De plus, le coût d'installation d'une PAC air-eau est souvent moins élevé que celui des systèmes géothermiques ou hydrothermiques, notamment en raison de sa simplicité d'installation et de l'absence de travaux de terrassement ou de forage importants.

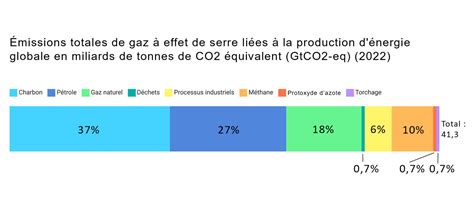

D'un point de vue écologique, les pompes à chaleur air-eau contribuent à réduire les émissions de dioxyde de carbone (CO2) par rapport aux systèmes de chauffage fonctionnant aux combustibles fossiles (chaudières à gaz ou au fioul). Bien que la PAC consomme de l'électricité pour fonctionner, la production d'électricité en France est de plus en plus décarbonée. Sa faible consommation électrique favorise l'utilisation d'énergies renouvelables. En combinant le remplacement d'une chaudière ancienne par une PAC air-eau avec des travaux de rénovation énergétique, il est possible de diminuer radicalement l'empreinte carbone de son logement. Sachant que le secteur résidentiel-tertiaire représente une part significative des émissions de CO2 en France, cet impact est loin d'être négligeable.
En raison de leur caractère économe en énergie et respectueux de l'environnement, les pompes à chaleur air-eau sont éligibles à diverses aides à la rénovation énergétique. Ces subventions, mises en place par l'État et les collectivités locales, peuvent considérablement réduire le coût d'acquisition de l'équipement. Combinées aux économies d'énergie réalisées, elles permettent d'amortir le prix d'une pompe à chaleur air-eau en moins de 7 ans en moyenne pour les foyers les plus modestes.
Malgré leurs nombreux avantages, les pompes à chaleur air-eau ne sont pas exemptes d'inconvénients.
Les fluides frigorigènes, essentiels au fonctionnement de la PAC, possèdent un potentiel de réchauffement global (PRG) élevé lorsqu'ils sont libérés dans l'atmosphère. C'est pourquoi leur manipulation et l'installation ainsi que l'entretien de la pompe à chaleur nécessitent l'intervention d'un professionnel certifié, garantissant l'étanchéité du circuit. Les fabricants travaillent continuellement au développement de fluides moins impactants pour l'environnement. Par exemple, le fluide R32, couramment utilisé aujourd'hui, a un impact climatique trois fois moindre que le précédent fluide R410A.
Bien que les modèles modernes soient de plus en plus silencieux, certaines pompes à chaleur peuvent encore générer un bruit notable lors de leur fonctionnement, notamment lors du cycle de dégivrage. Ces nuisances sonores peuvent être préjudiciables pour les occupants du logement et pour le voisinage. Pour pallier ce risque, il est recommandé d'installer l'unité extérieure à l'écart des pièces de vie et de faire réaliser un entretien régulier pour s'assurer qu'aucune pièce mal fixée ne puisse créer de vibrations excessives.
Une pompe à chaleur air-eau fonctionne selon le principe de la thermodynamique, en échangeant de la chaleur entre une source froide (l'air extérieur) et une source chaude (le circuit de chauffage). Elle récupère les calories de l'air grâce à un fluide frigorigène, le compresse pour augmenter sa température, puis cède cette chaleur à l'eau du circuit de chauffage.
Une PAC air-eau est composée d'un circuit frigorifique contenant un fluide frigorigène, qui transite entre quatre organes principaux : l'évaporateur, le compresseur, le condenseur et le détendeur. Elle est également connectée à un système d'émetteurs de chaleur (radiateurs, plancher chauffant, etc.) et, pour certains modèles, à un ballon d'eau chaude sanitaire.
La consommation électrique d'une pompe à chaleur air-eau dépend de nombreux facteurs tels que la zone géographique, la surface à chauffer, la qualité de l'isolation, le nombre d'occupants et la puissance de l'appareil. Cependant, grâce à son COP élevé (souvent supérieur à 3), elle consomme beaucoup moins d'électricité qu'un système de chauffage électrique classique (COP de 1). Un dimensionnement précis par un professionnel est essentiel pour optimiser sa consommation.
Même par temps froid, une pompe à chaleur air-eau peut capter des calories dans l'air extérieur grâce aux propriétés du fluide frigorigène. Les modèles les plus performants sont capables de fonctionner efficacement même lorsque les températures descendent en dessous de zéro. Dans les cas de températures extrêmes ou de demande de chaleur très élevée, un appoint électrique ou une chaudière peuvent prendre le relais (système "relais" ou "hybride").
La principale différence réside dans le mode de diffusion de la chaleur. Une PAC air-eau transfère la chaleur à un circuit d'eau qui alimente ensuite des radiateurs ou un plancher chauffant, et peut produire de l'eau chaude sanitaire. Une PAC air-air diffuse l'air chauffé directement dans les pièces par le biais de ventilo-convecteurs (splits) et ne peut pas produire d'eau chaude sanitaire.
Oui, une pompe à chaleur peut être couplée à une installation solaire photovoltaïque ou thermique. Les panneaux photovoltaïques peuvent fournir l'électricité nécessaire au fonctionnement de la PAC, réduisant ainsi sa dépendance au réseau électrique. Les panneaux thermiques peuvent préchauffer l'eau du circuit de chauffage, augmentant l'efficacité globale du système.
Le choix d'une pompe à chaleur air-eau représente un investissement judicieux pour ceux qui recherchent une solution de chauffage performante, économique et respectueuse de l'environnement. Son fonctionnement basé sur les principes de la thermodynamique et l'exploitation d'une énergie renouvelable en font un acteur clé de la transition énergétique dans l'habitat.
