La mise en place d'un système de Ventilation Mécanique Contrôlée (VMC) double flux sur une toiture terrasse présente des défis spécifiques, notamment en matière d'étanchéité et d'intégration architecturale. Cependant, avec une planification adéquate et l'utilisation d'accessoires appropriés, il est tout à fait possible d'assurer un fonctionnement optimal et durable de ce système essentiel au confort et à la salubrité d'un habitat. Ce guide explore les aspects techniques, réglementaires et pratiques de l'installation d'une VMC double flux sur ce type de configuration de toiture.
Le fonctionnement d'une VMC, qu'elle soit simple ou double flux, requiert impérativement une sortie en toiture. Cette disposition est cruciale pour l'évacuation de l'air vicié et, dans le cas d'une double flux, pour l'admission de l'air neuf. L'efficacité globale du système dépend intrinsèquement de la qualité de son installation et de son dimensionnement. Il n'est pas rare de rencontrer des problèmes d'étanchéité à ce niveau, qui peuvent entraîner une accumulation d'humidité, favorisant ainsi le développement de moisissures et de champignons.
La nécessité d'assurer une étanchéité à l'air des réseaux de ventilation est d'ailleurs mise en exergue dans les nouvelles normes, notamment le nouveau DTU (Document Technique Unifié). Ces évolutions réglementaires touchent particulièrement les entrées et les rejets d'air. Le principe fondamental de la ventilation par balayage, qui consiste à amener l'air neuf dans les pièces principales et à l'évacuer des pièces de service, doit être respecté. Ceci implique que les pièces principales doivent disposer d'une amenée d'air.
Pour des raisons de sécurité sanitaire, la sortie d'une VMC est strictement interdite à l'intérieur du bâtiment. Son installation doit se conformer à des dispositions précises définies par la norme européenne EN 13779. Ces normes visent à garantir la performance du système tout en prévenant les risques sanitaires et les dégradations structurelles.

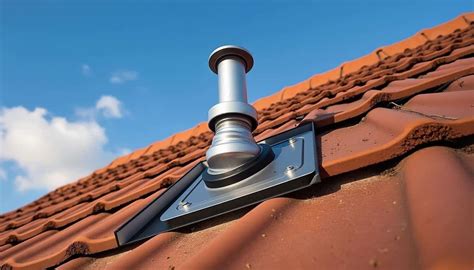

Pour assurer la jonction entre le toit et le conduit d'aération, ainsi que pour garantir l'étanchéité de cette connexion, l'installation d'accessoires supplémentaires est indispensable. Parmi eux, le chapeau de toiture joue un rôle primordial dans le bon fonctionnement de votre VMC. Cet accessoire se fixe à l'extrémité du conduit d'aération. Placé sur le toit, par-dessus les ardoises ou les tuiles, le chapeau de toiture est conçu pour ne pas endommager l'étanchéité de la couverture. Il protège le conduit des intempéries, empêchant ainsi l'eau de pluie ou la neige de s'infiltrer dans le système de ventilation et potentiellement dans la structure du bâtiment.
Un autre élément crucial est la tuile à douille. Ce type de tuile spécifique intègre une excroissance tronconique, formant un orifice qui permet le passage du conduit de VMC. Fabriquée en béton, terre cuite ou tôle d'acier galvanisé, la tuile à douille assure non seulement la jonction entre la sortie de VMC et le toit, mais garantit également l'étanchéité des pourtours du conduit. Les dimensions de l'orifice de la tuile à douille doivent impérativement correspondre au diamètre du groupe d'extraction pour assurer une parfaite intégration et une étanchéité optimale.
Le DTU met d'ailleurs l'accent sur les dispositions qui facilitent l'entretien et la maintenance de l'installation. L'accès à tous les composants du système doit être prévu, notamment grâce à des trappes de visite, conformément à la norme NF EN 12097. Cette accessibilité est essentielle pour permettre des interventions régulières, garantissant ainsi la longévité et la performance du système de ventilation.
L'installation d'une VMC double flux sur une toiture terrasse soulève des interrogations spécifiques, notamment concernant l'emplacement du groupe moteur et la gestion du bruit. Il est important de noter que le groupe moto-ventilateur, cœur du système, génère du bruit et des vibrations. Dans une maison traditionnelle avec combles, ce groupe est souvent installé en suspension dans les combles pour atténuer ces nuisances. Cependant, sur une maison à toit plat, l'absence de combles impose des solutions alternatives.
Une des solutions couramment envisagées est l'installation du groupe moteur dans un local technique dédié, à l'abri des intempéries et facilement accessible pour l'entretien. Ce local peut être un espace technique aménagé, un cellier, voire un coin de couloir ou une partie d'un garage, à condition que l'espace soit suffisant et protégé. L'objectif est de le placer dans un environnement où le bruit et les vibrations auront un impact minimal sur le confort des occupants.
Une autre approche consiste à installer le groupe directement sur la terrasse. Dans ce cas, il est primordial de prévoir un socle adapté, qu'il soit en béton pour une dalle ou en bois traité pour une structure en bois. Ce socle doit être conçu pour supporter le poids de l'unité et assurer une isolation phonique efficace. De plus, il est essentiel d'assurer l'étanchéité de ce socle avec la toiture terrasse elle-même.
Certaines communes, via leur Plan Local d'Urbanisme (PLU), peuvent interdire l'installation de blocs moteurs apparents en toiture. Il est donc conseillé de se renseigner auprès des autorités locales pour connaître les réglementations en vigueur. Dans de tels cas, il peut être nécessaire de masquer le groupe moteur derrière un acrotère plus élevé ou une autre structure architecturale discrète, afin qu'il ne soit pas visible depuis l'extérieur.
Face à ces défis, des solutions spécifiques émergent sur le marché. Le système de ventilation Ventélia de Cheminées Poujoulat est conçu pour améliorer l'efficacité énergétique des toitures et est particulièrement adapté aux toits terrasses. Ce système offre une installation rapide et facile, directement depuis la toiture, sans nécessiter de passer par les combles.
Les performances aérauliques de Ventélia contribuent à améliorer le fonctionnement des systèmes raccordés, qu'il s'agisse de VMC simple ou double flux, de hottes de cuisine, de chauffe-eau thermodynamiques ou de sèche-linge. Il est ainsi compatible avec la norme NF DTU 68.63, qui impose des pertes de charge inférieures à 25 Pa en rejet pour un débit de 200 m³/h dans les installations de ventilation mécanique neuves et existantes dans les bâtiments résidentiels.
L'installation de Ventélia se compose de plusieurs étapes simples : la mise en place de la plaque embase, la pose de la sortie de toit, puis le réglage et le blocage. Ce système s'adapte à tout type de toiture, y compris les toits terrasses, les bacs acier et les toitures ondulées, offrant ainsi une grande polyvalence. La compatibilité avec différentes applications, comme l'évacuation VMC en Ø 160 mm ou Ø 150 mm, les hottes de cuisine en Ø 150 ou Ø 125 mm, ou encore le raccordement de chauffe-eau thermodynamique en Ø 160 mm, en fait une solution complète.
La fiabilité des produits Cheminées Poujoulat est reconnue, répondant aux normes françaises et européennes et bénéficiant d'une garantie décennale, gage de sérénité pour les installations.
L'installation d'une VMC double flux est particulièrement recommandée pour les bâtiments neufs ou lors de la modernisation de systèmes existants, à condition que le logement bénéficie d'une bonne isolation thermique. Bien que le coût initial du matériel soit supérieur à celui d'une VMC simple flux, la VMC double flux s'avère plus performante à l'usage, offrant un meilleur confort aux occupants et permettant des économies d'énergie significatives.

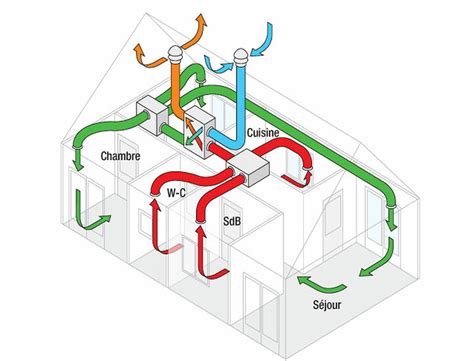

Le principe de fonctionnement de la VMC double flux réside dans son échangeur thermique, qui récupère la chaleur de l'air extrait pour préchauffer l'air neuf entrant. Ce mécanisme réduit la déperdition de chaleur et diminue la consommation d'énergie nécessaire au chauffage. Le bloc de ventilation centrale d'une VMC double flux est plus imposant que celui d'une simple flux, car il intègre cet échangeur thermique et gère simultanément l'extraction de l'air vicié et l'insufflation de l'air sain. Cela nécessite de prévoir un espace plus conséquent pour son installation.
Le bon fonctionnement du système dépend de la connexion efficace des bouches d'aération, qui se répartissent en quatre types :
Compte tenu de la complexité de la mise en place de ces différents éléments et de la nécessité de respecter des critères techniques précis, faire appel à un professionnel est fortement recommandé. Des entreprises spécialisées proposent des services d'accompagnement pour le choix, l'installation, l'optimisation et l'entretien des systèmes de VMC double flux, garantissant ainsi une performance optimale et une installation conforme aux normes en vigueur.
L'étanchéité à l'air des réseaux est un point de vigilance majeur. Des raccordements mal exécutés peuvent compromettre l'efficacité du système et entraîner des déperditions thermiques non négligeables. C'est pourquoi le respect des normes et l'intervention de techniciens qualifiés sont essentiels pour garantir le succès d'une installation de VMC double flux, particulièrement dans des configurations spécifiques comme la toiture terrasse. La recherche de solutions discrètes et performantes, tout en respectant les contraintes architecturales et réglementaires, est la clé d'un habitat sain et économe en énergie.
