Votre facture de chauffage grimpe en flèche et vous recherchez une solution pour faire des économies d’énergie ? Vous avez l’impression de ne pas avoir un contrôle suffisant sur la température de votre maison et cherchez des solutions simples pour un confort thermique optimal ? Installer ou remplacer un thermostat d’ambiance à deux fils peut être une solution efficace et abordable pour améliorer votre système de chauffage et réduire votre consommation d’énergie. L’installation est à la portée de la plupart des bricoleurs, et représente un moyen simple de réaliser des économies sur votre facture de chauffage. Un thermostat d’ambiance est un dispositif essentiel qui permet de réguler la température d’un espace donné en commandant le système de chauffage central. Il fonctionne en mesurant la température ambiante et en activant ou en désactivant la chaudière pour maintenir la température souhaitée. Il permet donc d’éviter un fonctionnement constant de la chaudière, synonyme de gaspillage énergétique et d’inconfort. Un thermostat 2 fils est particulièrement adapté aux installations existantes et aux chaudières de type traditionnel. Ce guide détaillé vous accompagnera pas à pas dans le processus de branchement d’un thermostat ambiance 2 fils. Vous y trouverez des instructions claires et précises, des conseils de sécurité et des astuces pour optimiser l’utilisation de votre nouveau thermostat. N’oubliez jamais que la sécurité est primordiale lors de toute manipulation électrique. Si vous avez le moindre doute, faites appel à un professionnel.
Avant de commencer le branchement, il est crucial de comprendre le principe de fonctionnement d’un thermostat à 2 fils et de vérifier sa compatibilité avec votre chaudière. Cette étape préliminaire vous évitera des erreurs coûteuses et potentiellement dangereuses. En effet, la compatibilité n’est pas universelle, et une mauvaise configuration peut endommager votre installation ou présenter un risque. Comprendre le rôle de chaque composant est donc essentiel pour mener à bien cette opération.
Un thermostat à 2 fils agit comme un simple interrupteur. Il ouvre ou ferme le circuit électrique qui commande le démarrage et l’arrêt du système de chauffage. Lorsque la température ambiante est inférieure à la température de consigne (celle que vous avez définie sur le thermostat), le circuit se ferme, donnant l’ordre à la chaudière de se mettre en marche. Une fois que la température ambiante atteint la température souhaitée, le circuit s’ouvre et le chauffage s’arrête. Ce système simple et efficace permet de maintenir une température stable dans votre habitation, en évitant les variations inutiles et en optimisant l’efficacité énergétique. La simplicité de ce système en fait une option économique et aisée à installer pour un grand nombre de configurations de chauffage.
La compatibilité d’un thermostat 2 fils dépend essentiellement du type de chaudière que vous possédez. Les chaudières à gaz, au fioul et électriques sont généralement compatibles, mais il est indispensable de confirmer cette information dans le manuel d’utilisation de votre chaudière. Certaines chaudières, particulièrement les modèles récents et sophistiqués, utilisent des protocoles de communication spécifiques comme eBus ou OpenTherm. Ces protocoles rendent possible un échange d’informations plus complexe entre le thermostat et la chaudière et exigent l’usage de thermostats compatibles. Pour ces types de chaudières, un thermostat 2 fils ne sera pas adéquat et pourrait même endommager l’installation. Il est donc impératif de consulter le manuel ou de contacter le fabricant pour confirmer la compatibilité. Une chaudière à condensation, par exemple, peut nécessiter un thermostat spécifique. Si vous possédez une chaudière avec un bornier de type eBus, l’installation d’un thermostat 2 fils est déconseillée.
Dans le cadre du remplacement d’un thermostat existant, il est important de comprendre le schéma de câblage actuel. Avant de débrancher l’ancien appareil, prenez des photos détaillées du bornier de raccordement à la chaudière et réalisez un schéma précis des connexions. Une documentation adéquate simplifiera grandement le raccordement du nouveau thermostat et vous évitera des erreurs. Repérez les fils et les bornes (TA, LS, RT, etc.) et notez leurs emplacements respectifs. Utilisez des étiquettes pour identifier chaque fil, en particulier s’ils sont de la même couleur. Une documentation précise est indispensable pour une pose réussie et sécurisée.
La sécurité est primordiale lors de toute intervention électrique. Avant de commencer, assurez-vous d’avoir réuni tout le matériel nécessaire et de respecter rigoureusement les consignes de sécurité. Une préparation adéquate réduit les risques d’accident et garantit une pose correcte et durable. Il est impératif de ne jamais négliger cette étape, même si vous avez déjà réalisé des interventions similaires. Chaque intervention est unique et requiert une attention particulière.
Avant de commencer l’installation ou le remplacement de votre thermostat d’ambiance à deux fils, il est essentiel de vous assurer que vous disposez de tous les outils et du matériel nécessaires. Une bonne préparation vous permettra de réaliser l’opération en toute sécurité et efficacité.
L’identification correcte des fils de la chaudière est une étape cruciale pour le succès de l’installation de votre thermostat ambiance 2 fils. Une mauvaise identification peut entraîner des dysfonctionnements, voire endommager votre chaudière et votre système de chauffage central. Voici une méthode détaillée pour vous guider dans cette étape délicate. Ne prenez aucun risque et référez-vous toujours au manuel d’utilisation de la chaudière. L’intervention d’un chauffagiste professionnel peut s’avérer nécessaire si vous n’êtes pas sûr de vous.
Important : Dans certains cas, un shunt peut être présent entre les bornes du thermostat sur la chaudière. Il faudra le retirer avant de brancher le nouveau thermostat. Ce shunt permet de faire fonctionner la chaudière en continu en l’absence de thermostat. Une identification incorrecte des bornes du thermostat peut endommager votre chaudière. En cas de doute, faites appel à un professionnel. Un chauffagiste qualifié pourra identifier les fils avec précision et effectuer le branchement en toute sécurité.

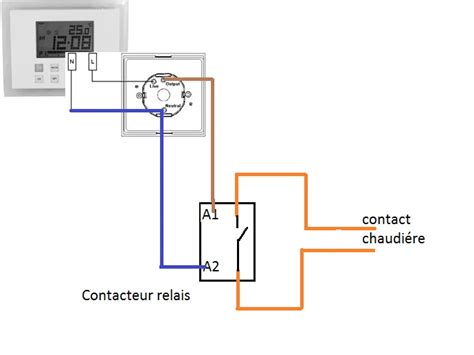

Avant de brancher les fils, préparez votre thermostat d’ambiance 2 fils. Cela implique d’ouvrir le boîtier, d’identifier les bornes de connexion (généralement « COM » et « NO » ou « 1 » et « 2 ») et de préparer les extrémités des fils électriques pour un branchement propre et sécurisé. Il est impératif de procéder avec méthode et précision pour garantir un fonctionnement optimal du thermostat et éviter tout risque de faux contact.
Maintenant que vous avez préparé le matériel et identifié les fils, vous pouvez passer au branchement proprement dit. Suivez attentivement les étapes ci-dessous pour un branchement précis et sécurisé de votre thermostat d’ambiance 2 fils. La sécurité doit rester votre priorité absolue tout au long de cette opération. Le non-respect des consignes de sécurité peut entraîner des risques d’électrocution ou d’incendie.
Connexion des fils à la chaudière : Connectez les fils identifiés comme étant ceux du thermostat aux bornes correspondantes sur la chaudière. Assurez-vous de serrer correctement les vis des bornes pour garantir un bon contact électrique. Vérifiez qu’aucun brin de fil ne dépasse, car cela pourrait provoquer un court-circuit. Utilisez un tournevis adapté à la taille des vis des bornes.
Connexion des fils au thermostat : Connectez les fils provenant de la chaudière aux bornes du thermostat (« COM » et « NO » ou « 1 » et « 2 »). L’ordre n’a généralement pas d’importance dans un circuit à 2 fils, mais il est préférable de se référer au schéma électrique du thermostat. Serrez correctement les vis des bornes et vérifiez qu’aucun brin de fil ne dépasse. Un branchement correct est essentiel pour le bon fonctionnement du thermostat et la régulation de la température de votre logement. Les bornes COM et NO correspondent respectivement à « Common » (commun) et « Normally Open » (normalement ouvert).
Fixation du thermostat au mur : Fixez le thermostat au mur à l’emplacement souhaité. Généralement, il est recommandé de le placer à environ 1,50 mètre du sol et à l’abri des sources de chaleur directes (radiateurs, cheminées, soleil) ou des courants d’air. Utilisez les vis et les chevilles appropriées pour une fixation solide et durable. Un emplacement stratégique permet de garantir une mesure précise de la température ambiante et une régulation efficace du chauffage. Évitez les murs extérieurs, qui peuvent fausser la mesure de la température.
Contrôle visuel avant remise sous tension : Avant de remettre l’alimentation électrique, effectuez un contrôle visuel complet de tous les branchements. Vérifiez que les fils sont correctement connectés, que les vis des bornes sont bien serrées et qu’il n’y a aucun fil dénudé ou endommagé. Assurez-vous également que le thermostat est correctement fixé au mur. Un contrôle visuel attentif permet de prévenir de nombreux problèmes et d’assurer la sécurité de l’installation. Une lampe torche peut être utile pour inspecter les zones difficiles d’accès.
Une fois le branchement effectué, il est crucial de réaliser des tests et des vérifications pour s’assurer du bon fonctionnement du thermostat et de la chaudière. Ces tests vous permettront de détecter d’éventuels problèmes et de les corriger avant qu’ils ne causent des dommages plus importants à votre installation de chauffage central. Une vérification rigoureuse est la garantie d’un fonctionnement optimal et d’une régulation précise de la température.
Remise sous tension : Réactivez le disjoncteur que vous aviez coupé précédemment. Soyez attentif à tout bruit ou odeur inhabituelle lors de la remise en marche de l’alimentation. Si vous remarquez quoi que ce soit d’anormal (étincelles, fumée, odeur de brûlé), coupez immédiatement l’alimentation et faites appel à un professionnel. La vigilance est de mise lors de cette étape.
Test de mise en marche : Réglez le thermostat sur une température plus élevée que la température ambiante. Observez attentivement le comportement de la chaudière. Elle devrait se mettre en marche après quelques instants. Si ce n’est pas le cas, vérifiez à nouveau les branchements, l’alimentation électrique et le fusible de la chaudière. La température ambiante moyenne recommandée est de 19°C en journée et de 16°C la nuit.
Test d’arrêt : Une fois la chaudière en marche, réglez le thermostat sur une température plus basse que la température ambiante. La chaudière devrait s’arrêter. Si elle continue de fonctionner, il peut y avoir un problème de câblage, un dysfonctionnement du thermostat ou un problème avec la sonde de température de la chaudière.
Tests de variation de température : Augmentez et diminuez la température du thermostat à plusieurs reprises pour vérifier que la chaudière réagit correctement et que la température ambiante se stabilise autour de la température demandée. Observez les temps de réaction de la chaudière et assurez-vous qu’elle maintient la température souhaitée. Des tests de variation de température permettent de s’assurer de la précision du thermostat et de la bonne régulation du chauffage.
La chaudière ne démarre pas :
La chaudière ne s’arrête pas :
Pour profiter pleinement des avantages de votre thermostat d’ambiance 2 fils et prolonger sa durée de vie, voici quelques conseils et astuces à suivre. Une utilisation et un entretien appropriés vous permettront de réaliser des économies d’énergie significatives et d’optimiser le confort de votre maison. Un thermostat bien entretenu est un thermostat efficace.
Le marché des thermostats est en perpétuelle mutation, avec l’apparition de modèles de plus en plus sophistiqués et connectés. Ces technologies récentes offrent des fonctionnalités avancées permettant une gestion plus précise et personnalisée du chauffage. Il est important de se tenir informé des dernières innovations afin de choisir le système de chauffage le plus adapté à vos besoins et à votre budget.
Les thermostats connectés offrent de nombreux atouts, tels que le contrôle à distance via un smartphone ou une tablette, la programmation avancée, l’apprentissage automatique et la compatibilité avec les assistants vocaux. Ils permettent de surveiller et de réguler la température de votre logement où que vous soyez. Toutefois, ils sont généralement plus onéreux et leur pose peut être plus complexe. Ils nécessitent également une connexion internet et une application mobile. Il est important de noter que la sécurité des données est un point à considérer lors du choix d’un thermostat connecté.
Les systèmes de chauffage intelligents vont encore plus loin en intégrant des vannes thermostatiques connectées sur chaque radiateur. Ces vannes communiquent avec le thermostat central et permettent de moduler la température de chaque pièce individuellement, en fonction de vos besoins. Ces systèmes offrent un contrôle précis et permettent de réaliser des économies considérables. Ils sont particulièrement adaptés aux grandes habitations et aux familles avec des besoins de chauffage différents dans chaque pièce.
Le branchement d’un thermostat d’ambiance 2 fils est une opération relativement simple qui peut vous permettre de réaliser des économies d’énergie substantielles et d’améliorer votre confort thermique. N’oubliez pas de respecter rigoureusement les consignes de sécurité et de vérifier la compatibilité du thermostat avec votre chaudière. En cas de doute, faites appel à un professionnel qualifié. Une installation réussie est la garantie d’un confort optimal et d’une consommation d’énergie maîtrisée.
