Une ventilation adéquate au sein d'une habitation moderne est un pilier essentiel pour garantir un environnement intérieur sain et confortable. Une ventilation défaillante peut engendrer une myriade de problèmes, allant de l'excès d'humidité et de l'apparition de moisissures à une accumulation préoccupante de polluants domestiques. Cet article se propose d'explorer en détail les solutions proposées par les systèmes de Ventilation Mécanique Contrôlée (VMC) double flux à haut rendement, en mettant un accent particulier sur le modèle AKOR de la marque Unelvent, et en abordant également les avancées des systèmes thermodynamiques.

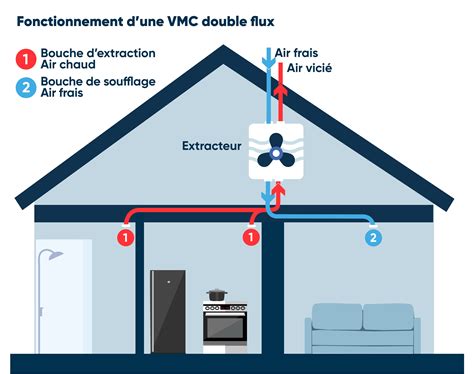

Au cœur du fonctionnement d'une VMC double flux réside un principe ingénieux visant à assurer un renouvellement constant de l'air tout en préservant l'énergie thermique de l'habitation. Contrairement à une VMC simple flux, qui se contente d'extraire l'air vicié pour le remplacer par de l'air extérieur, souvent plus froid, la VMC double flux orchestre un système de ventilation plus sophistiqué.

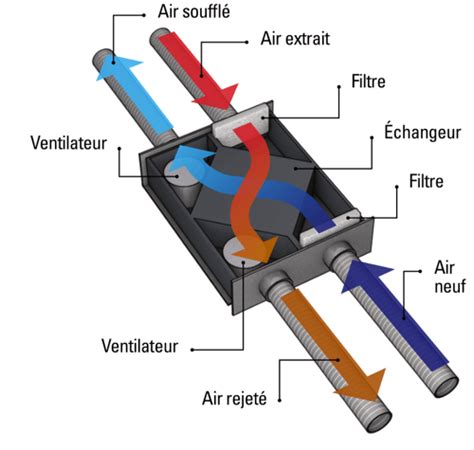

Elle utilise un double réseau de ventilation : un pour l'extraction de l'air vicié et un autre pour l'introduction de l'air neuf. L'élément clé de ce système est l'échangeur de chaleur. Cet échangeur, généralement constitué de plastique ou d'aluminium, permet de transférer les calories contenues dans l'air chaud extrait des pièces techniques (cuisine, salle de bains, WC) vers l'air neuf entrant. Ce processus permet ainsi de "préchauffer" l'air neuf avant qu'il ne soit insufflé dans les pièces de vie.
Le modèle VMC double flux AKOR de Unelvent, par exemple, est conçu pour l'habitat individuel, couvrant des logements du T1 au T4, et même du T3 au T7 pour certaines déclinaisons comme la série AKOR 124 GS. Il est conçu pour une mise en œuvre en comble ou dans un local technique dédié. L'air neuf est introduit dans les pièces de vie par des bouches d'insufflation spécifiques, tandis que l'échangeur récupère les calories de l'air chaud extrait des zones plus humides et polluées.
La gamme AKOR d'Unelvent propose des solutions de VMC double flux adaptées à divers besoins. La série AKOR ST HR (Haut Rendement) se distingue par son efficacité, avec un récupérateur de chaleur capable de traiter entre 65% et 165 m³/h. Elle est particulièrement adaptée aux logements de grandes dimensions, au-delà de 200 m², avec des modèles tels que le VON AKOR GD.
Le principe de fonctionnement de l'AKOR est clair : l'air neuf est introduit dans les pièces de vie par des bouches d'insufflation, tandis que l'échangeur récupère les calories de l'air chaud extrait des pièces techniques comme la cuisine, la salle de bains et les WC. L'installation peut se faire en comble ou dans un local technique. L'air insufflé peut être distribué soit par dérivation, soit par un répartiteur, offrant ainsi une flexibilité dans la conception du réseau.
Les accessoires pour le système AKOR sont également conçus pour optimiser son fonctionnement et sa durabilité. Un caisson de dégivrage AKOR est proposé pour prévenir le gel des condensats dans l'échangeur à plaques, particulièrement utile dans les climats froids. Ce caisson est fabriqué en tôle d'acier galvanisé et équipé de piquages en polyéthylène. Les bouches d'insufflation, conçues en matière plastique, sont destinées à introduire l'air dans les logements individuels et sont fournies avec une grille pour montage au plafond ou au mur. Les chapeaux de toiture, également en plastique, sont utilisés pour le rejet ou la prise d'air, avec un abergement en plomb souple pour une étanchéité optimale.
La notice technique de l'AKOR ST HR détaille précisément les différentes étapes d'installation, de raccordement, de mise en route et de maintenance. Elle souligne l'importance de ne jamais arrêter le groupe de ventilation, car il est indispensable au confort et à la salubrité de l'habitation. Des précautions doivent être prises pour éviter tout refoulement de gaz potentiellement dangereux provenant d'appareils à combustion. Le groupe de ventilation double flux se compose typiquement d'un groupe ventilateur d'insufflation, d'un groupe ventilateur d'extraction, d'une face d'air neuf équipée d'un filtre, et d'une face d'extraction également filtrée, avec des piquages de différentes tailles pour les conduits d'air. Le poids de l'appareil est d'environ 8,5 kg, et il est possible de séparer ses différents éléments pour faciliter la manutention, notamment lors du passage dans des trappes d'accès étroites.
L'installation requiert une attention particulière : l'appareil doit être positionné horizontalement avec une légère pente (environ 5°) pour permettre l'écoulement des condensats par la purge prévue à cet effet. Il est vivement conseillé de renforcer l'isolation du réseau et du caisson de VMC double flux en ajoutant une couche de laine de verre (par exemple, 70 mm) pour améliorer l'efficacité énergétique globale du système.
Le réglage du débit d'air est une étape cruciale pour assurer le bon fonctionnement de la VMC. Pour le modèle AKOR, la bouche de cuisine est raccordée sur le piquage de Ø125 mm de la face d'extraction. Les instructions fournies dans la notice permettent de régler la manette du clapet cuisine en fonction du type de logement et des besoins spécifiques. Il est important de noter que des utilisateurs ont rapporté des différences de débit entre l'aspiration et l'insufflation, avec une insufflation parfois plus forte. La littérature technique mentionne une carte de commande avec des potentiomètres, dont l'un servirait à ajuster ce débit. Il est donc essentiel de consulter le manuel d'utilisation pour localiser les paramètres de débit et ajuster les niveaux selon les besoins, voire de faire appel à un professionnel si le réglage n'est pas évident.
Le raccordement électrique doit être effectué avec la plus grande prudence. Avant toute intervention, il est impératif de couper l'alimentation électrique au niveau du disjoncteur principal et de s'assurer qu'il ne puisse être remis en marche accidentellement. Le câblage doit suivre le schéma indiqué dans la documentation technique, et un dispositif de coupure omnipolaire avec une distance d'ouverture des contacts d'au moins 3 mm, ainsi qu'un fusible, doivent être prévus.
Un entretien régulier est indispensable pour garantir la performance et la longévité de votre système de VMC double flux. La fréquence recommandée pour le contrôle et le remplacement des filtres est généralement tous les 6 mois, mais cela peut varier en fonction du niveau de pollution de l'air ambiant et de l'utilisation du système. En cas de pollution de l'air importante, un remplacement plus fréquent peut s'avérer nécessaire.
Les bouches d'extraction (sanitaire et cuisine) doivent être nettoyées à l'eau tiède savonneuse tous les 2 mois. Les bouches d'insufflation, quant à elles, nécessitent un dépoussiérage régulier. L'échangeur de chaleur doit également être nettoyé deux fois par an. Pour ce faire, il convient de déclipper les points de fixation du couvercle, puis de retirer ce dernier pour accéder à l'échangeur. Des instructions détaillées, souvent accompagnées de schémas, sont fournies dans la notice technique pour faciliter ces opérations et éviter d'endommager les composants.
En cas de bruits inhabituels émanant de la VMC, il est conseillé de vérifier dans un premier temps la propreté des filtres et l'absence d'obstructions dans les conduits d'air. Si le bruit persiste, un problème au niveau du moteur ou des ventilateurs pourrait être en cause, nécessitant l'intervention d'un professionnel. De même, si la VMC ne fonctionne plus du tout, il faut vérifier l'alimentation électrique et le disjoncteur. Si ces vérifications ne résolvent pas le problème, le manuel d'utilisation ou un technicien qualifié devront être consultés.
Au-delà des systèmes de VMC double flux à haut rendement, il existe des solutions plus avancées, telles que les VMC double flux thermodynamiques. Ces systèmes combinent les fonctions de ventilation avec celles de chauffage, de refroidissement et même de production d'eau chaude sanitaire grâce à l'intégration de pompes à chaleur.
Un exemple de ce type de technologie est la VMC double flux thermodynamique PKOM4 de la marque Pichler, certifiée PassivHaus selon les critères du PassivHaus Institut. Ce modèle existe en deux versions :
Ces systèmes thermodynamiques représentent une approche encore plus intégrée et économe en énergie pour la gestion du confort thermique et de la qualité de l'air intérieur.
Comment installer la VMC double flux UNELVENT AKOR ?Il est recommandé de suivre scrupuleusement les instructions du manuel d'installation, de respecter les dimensions requises et de bien fixer les conduits. En cas de doute, il est préférable de faire appel à un professionnel.
Comment régler le débit d'air ?Le débit d'air se règle via le panneau de commande de la VMC. Le manuel d'utilisation détaille la procédure pour ajuster les niveaux selon vos besoins.
Que faire si la VMC fait du bruit ?Vérifiez la propreté des filtres et l'absence d'obstructions dans les conduits. Si le bruit persiste, contactez un professionnel pour un diagnostic du moteur ou des ventilateurs.
À quelle fréquence changer les filtres ?Il est conseillé de contrôler et changer les filtres tous les 6 mois, mais cela peut nécessiter une fréquence plus élevée en fonction de la qualité de l'air.
Comment effectuer l'entretien ?Nettoyez régulièrement les filtres, vérifiez les conduits et assurez-vous du bon fonctionnement du ventilateur. La notice technique fournit des instructions détaillées.
Que faire si la VMC ne fonctionne pas ?Vérifiez l'alimentation électrique et le disjoncteur. Si le problème persiste, consultez le manuel pour le dépannage ou contactez un professionnel.
La VMC UNELVENT AKOR peut-elle être utilisée dans une maison passive ?Oui, ce modèle est conçu pour être compatible avec les maisons passives, à condition que l'installation respecte les normes spécifiques.
Comment savoir si la VMC est bien dimensionnée ?Un calcul des débits basé sur la surface et le volume de la maison est nécessaire. Il est conseillé de consulter un professionnel pour une évaluation précise.
Le choix d'une VMC double flux, comme le modèle AKOR d'Unelvent, est une décision importante pour la santé et le confort de votre foyer. Une étude préalable adaptée aux spécificités de votre logement, une installation soignée et un entretien régulier garantiront une performance optimale et une amélioration significative de la qualité de l'air intérieur, tout en contribuant aux économies d'énergie. Les aides financières disponibles, telles que MaPrimeRénov', peuvent également rendre cet investissement plus accessible.
