Le chauffage au fioul, bien que moins répandu qu'auparavant, reste une solution de chauffage importante pour de nombreux foyers français, particulièrement dans les zones non desservies par le gaz de ville. L'élément central de cette installation est la cuve à fioul, un réservoir conçu pour stocker le combustible en toute sécurité. La compréhension des termes techniques associés à une cuve à fioul est primordiale pour son bon fonctionnement, son entretien et sa gestion. Cet article explore les composants clés et les considérations techniques relatives aux cuves à fioul domestiques, en s'appuyant sur des informations techniques et réglementaires.
Une cuve à fioul domestique est un système complexe composé de plusieurs éléments essentiels qui garantissent son bon fonctionnement et la sécurité de l'installation.
La Crépine d'Aspiration : Située à l'intérieur de la cuve, la crépine d'aspiration est un dispositif crucial. Son rôle est d'aspirer le fioul destiné à la combustion tout en filtrant les résidus et sédiments qui pourraient s'accumuler au fond du réservoir. En garantissant un fioul moins chargé en impuretés, elle améliore le rendement de la chaudière et prévient les dysfonctionnements du brûleur.
Le Flexo-Bloc : Ce système ingénieux combine les fonctions d'aspiration et de retour du fioul. Il intègre un clapet de retenue qui empêche le combustible de retourner dans la cuve une fois qu'il a été aspiré, assurant ainsi une alimentation constante et efficace vers la chaudière.
La Jauge : Qu'elle soit mécanique ou pneumatique, la jauge est indispensable pour connaître la quantité de fioul restant dans la cuve. Elle permet une mesure précise, exprimée en litres ou en pourcentage de la capacité totale du réservoir. Cette information est vitale pour anticiper les besoins en approvisionnement et planifier les livraisons, optimisant ainsi la gestion de la consommation.
Le Trou d'Homme : Comme son nom l'indique, le trou d'homme est une ouverture conçue pour permettre l'accès à l'intérieur de la cuve. Cet accès est nécessaire pour les opérations d'inspection, de nettoyage et de maintenance, garantissant la longévité et la sécurité de l'installation.
La Vanne Police : La vanne police est un dispositif de sécurité essentiel. Elle permet d'interrompre l'alimentation en fioul de la chaudière en cas d'urgence ou lors d'opérations de maintenance. Pour les cuves dont la contenance dépasse 1 500 litres, l'installation d'une vanne police à commande manuelle sur la canalisation d'alimentation est une obligation réglementaire.
La gestion de l'air et des vapeurs à l'intérieur et autour de la cuve à fioul est primordiale pour la sécurité et le bon fonctionnement de l'installation.
L'Évent : L'évent est un tube qui assure le maintien d'une pression atmosphérique stable à l'intérieur de la cuve. Il permet l'entrée d'air lors de l'aspiration du fioul et l'évacuation des vapeurs lors du remplissage, évitant ainsi la création de surpressions ou de dépressions dangereuses. Les réglementations précisent que le diamètre de l'évent doit être au moins égal à la moitié de celui de la canalisation d'emplissage, et son orifice doit déboucher à l'air libre, de préférence dans un endroit visible depuis le point de livraison. Il est crucial que la sortie de l'évent soit positionnée de manière à disperser les vapeurs en toute sécurité, loin des ouvertures de bâtiments et de toute source d'ignition. Une sortie trop proche des fenêtres, par exemple, peut entraîner des nuisances olfactives ou, dans des cas extrêmes, un risque d'inflammation si un mélange détonant se forme. L'allongement du tube d'évent jusqu'à un point dégagé, idéalement à la verticale, est souvent recommandé pour une meilleure dispersion des odeurs et des vapeurs.
Le Dégazage : Avant toute opération de neutralisation ou de démantèlement d'une cuve, une étape de dégazage est impérative. Elle consiste à éliminer les vapeurs de fioul résiduelles présentes dans le réservoir. Ce processus, réalisé par aspiration puis ventilation, nécessite que la cuve soit préalablement vidée et débarrassée de ses résidus. Le dégazage est une opération complexe qui doit être réalisée dans le respect de normes strictes pour garantir la sécurité de tous les intervenants et de l'environnement.
La Ventilation du Local Technique : Lorsque la cuve et la chaudière sont installées dans un local technique, une ventilation adéquate de ce local est essentielle. Cette ventilation peut être naturelle ou mécanique. Une ventilation basse et haute est souvent préconisée, avec une entrée d'air via le mur commun avec le garage et une sortie vers l'extérieur, par exemple via une fenêtre ou une grille. Il est important de noter que le mélange des gaz d'évent avec les fumées de combustion dans un même conduit de cheminée peut présenter des risques et est généralement déconseillé. Une étude de la réglementation en vigueur et des spécificités de l'installation est donc nécessaire pour assurer une ventilation sécurisée et conforme.
La longévité et la sécurité d'une cuve à fioul dépendent d'un entretien régulier et de pratiques de stockage appropriées.
Le Dépôt : Au fil du temps, la condensation à l'intérieur de la cuve peut entraîner la formation de dépôts au fond du réservoir. Ces dépôts, composés notamment d'oxydes, peuvent causer des pannes de brûleur ou endommager la cuve elle-même. Un entretien annuel par un professionnel est donc obligatoire pour retirer ces sédiments et garantir le bon fonctionnement de l'installation.

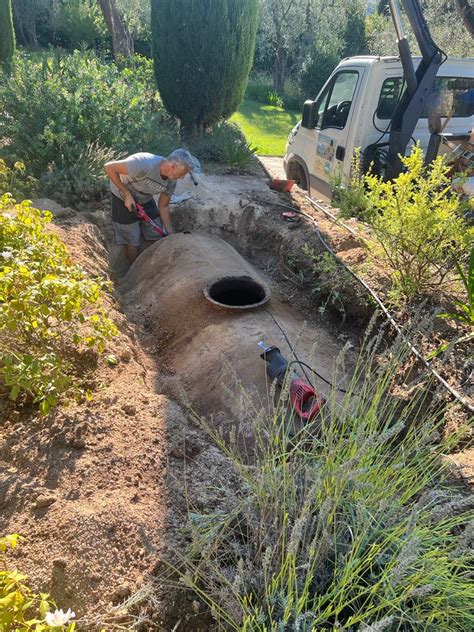

La Neutralisation : La neutralisation est une étape qui rend la cuve définitivement inutilisable. Elle est généralement effectuée après le dégazage. Pour les cuves enterrées, cela implique souvent leur remplissage complet avec du sable ou du béton. Pour les cuves hors-sol, le réservoir est habituellement découpé pour être mis hors d'usage. Cette opération doit être réalisée conformément à la réglementation, notamment l'article 28 de l'arrêté du 1er juillet 2004, qui stipule que tout abandon définitif ou provisoire d'un réservoir doit être effectué de manière à éviter tout risque de formation de vapeurs.

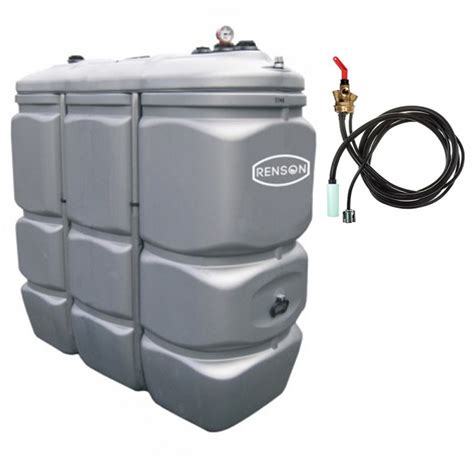

Le Stockage : La capacité de stockage de la cuve doit être adaptée à la consommation estimée pour une saison de chauffe. En moyenne, une famille consomme entre 2 000 et 2 500 litres de fioul par an. La puissance de l'installation (en kW) peut aider à estimer la consommation annuelle de fioul selon la formule : 120 à 180 x puissance de l’installation. Le stockage se renouvelle généralement 2 à 3 fois par an. Le choix d'une cuve dépend de plusieurs critères : la capacité de stockage (de 700L à plus de 10 000L sont disponibles), l'espace disponible (les cuves jumelables sont idéales pour les espaces restreints), et l'emplacement d'installation (intérieur, extérieur, sous abri, etc.). Les cuves destinées à une installation en plein soleil doivent être fabriquées avec des matériaux résistants aux UV et aux intempéries. Les cuves intérieures offrent une solution discrète, tandis que les cuves à grande capacité répondent aux besoins des professionnels et des grandes consommations. Les cuves doivent être installées sur un sol plan et maçonné, et une cuvette de rétention ou une enveloppe secondaire est souvent obligatoire pour contenir d'éventuelles fuites. Les réservoirs doivent être implantés à une distance minimale d'un mètre des générateurs. Dans le cas d'un stockage à l'intérieur d'un bâtiment, le local technique doit être convenablement ventilé et équipé d'une porte pare-flammes.
L'installation, l'entretien et le démantèlement des cuves à fioul sont encadrés par des réglementations strictes visant à garantir la sécurité des personnes et la protection de l'environnement.
Normes d'Installation : Les normes NF DTU (Documents Techniques Unifiés) jouent un rôle central. Par exemple, le NF DTU 61.1 régit la mise en œuvre des installations de gaz, mais les principes de sécurité et de conformité qu'il énonce sont transposables à la compréhension des exigences pour les installations de chauffage, y compris celles au fioul. Les canalisations d'hydrocarbures extérieures aux réservoirs doivent être métalliques. Pour les installations d'utilisation, un dispositif d'arrêt d'écoulement du produit doit être installé, avec une commande manuelle placée en dehors de la chaufferie.
Réglementation sur le Démantèlement : L'article 28 de l'arrêté du 1er juillet 2004 est particulièrement pertinent concernant l'abandon définitif ou provisoire d'un réservoir. Les opérations doivent être confiées à une entreprise qualifiée. Le réservoir peut être comblé avec des matériaux inertes (sable, béton) ou retiré après découpe. Si l'abandon est consécutif à une modification de l'installation de chauffage, l'entreprise intervenante doit respecter l'ensemble des dispositions réglementaires.

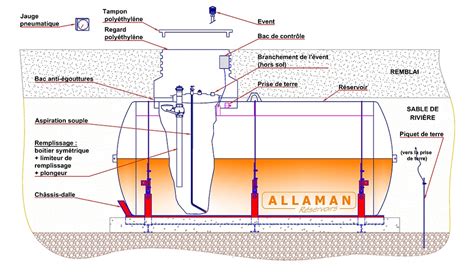

Cuves Enterrées et Normes Spécifiques : Pour les cuves enterrées, des normes comme la NF N 88-502 s'appliquent. Un réservoir est dit enterré lorsqu'il se trouve entièrement ou partiellement sous le niveau du sol. Des dispositifs spécifiques, comme les canalisations à double enveloppe avec un point bas pour recueillir les écoulements en cas de fuite, sont prévus. Les évents des cuves enterrées doivent respecter des distances minimales par rapport aux constructions et aux éléments sensibles, et leur orifice doit être visible depuis le point de livraison.
Remplacement et Conversion : Le remplacement d'une vieille cuve par un modèle neuf, notamment en plastique, offre des avantages en termes d'installation simplifiée et de résistance à la corrosion. De même, la conversion d'une installation de chauffage au fioul vers le gaz implique une gestion rigoureuse de la cuve de stockage fioul et une conformité avec la réglementation en vigueur pour l'installation de gaz, régie par le NF DTU 61.1 et d'autres arrêtés spécifiques. Les installations intérieures de gaz sont le plus souvent réalisées en tubes cuivre.
Vérification et Contrôle : Les professionnels réalisant des installations de gaz sont tenus d'effectuer une vérification adaptée de l'étanchéité des installations neuves. Pour les installations au gaz naturel en basse pression, l'étanchéité est vérifiée par l'absence de différence de pression mesurée avant et après l'essai. L'appellation "Professionnel du Gaz" (PG) permet à l'installateur de ne pas faire contrôler systématiquement chaque installation, mais pour les autres, un contrôle par un organisme habilité est nécessaire avant la mise en service.
La gestion de l'air dans le local abritant la chaudière et la cuve à fioul est un aspect souvent sous-estimé mais crucial pour la sécurité. Si le local est mal ventilé, les vapeurs de fioul peuvent s'accumuler, créant un risque d'inflammation ou d'explosion. Il est donc essentiel de mettre en place une ventilation efficace, qu'elle soit naturelle (par des entrées et sorties d'air bien placées) ou mécanique (avec un extracteur d'air). La configuration de la ventilation doit tenir compte du volume du local, du type d'appareil (étanche ou non) et du système de ventilation général du logement. Les systèmes dits "ventouses", qui évacuent les produits de combustion et amènent l'air comburant de manière étanche, simplifient l'installation mais doivent respecter des règles précises. L'installation d'une ventilation adéquate est une mesure de sécurité fondamentale pour prévenir les accidents liés à l'accumulation de gaz inflammables.
