Le vase d'expansion est un composant souvent méconnu mais absolument vital au bon fonctionnement des systèmes de chauffage, et particulièrement des pompes à chaleur (PAC). Son rôle principal est de réguler la pression au sein du circuit hydraulique, une tâche indispensable pour garantir l'efficacité, la sécurité et la longévité de l'installation. Sans un vase d'expansion correctement dimensionné et entretenu, les variations de température de l'eau, inhérentes au cycle de chauffage et de refroidissement, pourraient entraîner des surpressions dangereuses ou des dépressions préjudiciables.
Au cœur du fonctionnement d'un vase d'expansion réside le phénomène physique de la dilatation thermique des fluides. Lorsque l'eau, le fluide caloporteur circulant dans le circuit de chauffage, est chauffée, elle augmente de volume. Cette dilatation peut représenter jusqu'à 4% pour une eau passant de 10°C à 90°C. Dans un circuit fermé et étanche, cet accroissement de volume se traduit directement par une augmentation de la pression. Inversement, lorsque l'eau refroidit, elle se rétracte, entraînant une diminution de la pression.
Le vase d'expansion est conçu pour absorber ces variations de volume et, par conséquent, stabiliser la pression du circuit. Il agit comme un réservoir tampon, capable d'accueillir l'excès de volume d'eau lorsque la température monte, et de restituer ce volume lorsque la température baisse. Cela permet de maintenir la pression à un niveau optimal, évitant ainsi les risques de surpression qui pourraient endommager les composants du système, tels que la chaudière, les tuyauteries ou les radiateurs, et les risques de dépression qui pourraient entraîner des entrées d'air dans l'installation.

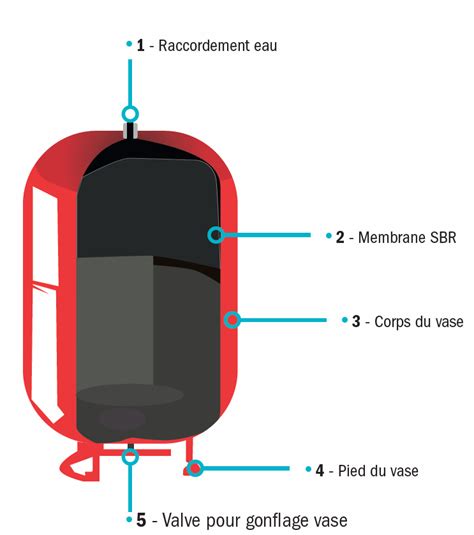

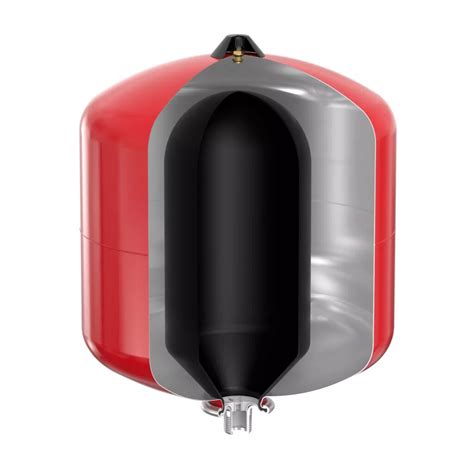

Un vase d'expansion moderne est généralement un réservoir cylindrique ou sphérique, fabriqué en acier et protégé par des traitements anticorrosion pour assurer sa durabilité. Il est divisé en deux compartiments distincts, séparés par une membrane flexible ou une vessie en caoutchouc (souvent en EPDM pour sa résistance aux températures et aux fluides).
En fonctionnement normal, lorsque l'eau du circuit chauffe et se dilate, elle pousse sur la membrane ou la vessie, comprimant ainsi le gaz dans le compartiment opposé. La pression dans le circuit augmente, mais le vase d'expansion absorbe cette augmentation en se remplissant partiellement d'eau. Inversement, lorsque l'eau refroidit et se rétracte, le gaz dans le compartiment air se détend, repoussant la membrane et restituant le volume d'eau au circuit, maintenant ainsi la pression stable.
Il existe principalement deux types de vases d'expansion fermés à pression variable :
Une distinction peut également être faite entre les vases d'expansion à pression variable, les plus courants, et les vases d'expansion à pression constante. Ces derniers, souvent de type à vessie, utilisent une soupape pour gérer la pression interne, laissant s'échapper le gaz lorsque la pression monte trop, et un compresseur qui injecte de l'air pour compenser la contraction de l'eau lors du refroidissement.
Historiquement, on trouvait également des vases d'expansion ouverts. Ces dispositifs étaient directement exposés à l'atmosphère, placés en hauteur, permettant à l'excès d'eau de s'écouler librement. Cependant, ils sont moins courants aujourd'hui en raison des risques accrus de corrosion et de contamination de l'eau.
La pression de gonflage initiale du vase d'expansion est un paramètre déterminant pour son bon fonctionnement. D'usine, les vases sont généralement pré-gonflés avec une pression comprise entre 0,5 bar et 2,5 bars. La pression de gonflage idéale est directement liée à la hauteur statique de l'installation au-dessus du vase d'expansion. Sachant qu'une colonne d'eau de 10 mètres équivaut à une pression de 1 bar, la pression de gonflage doit être ajustée pour correspondre à cette hauteur statique.
La pression de remplissage de l'installation de chauffage doit ensuite être légèrement supérieure à la pression de gonflage du vase d'expansion. Généralement, cette différence est de 0,3 à 0,5 bar. Cette marge assure que le vase ne soit pas complètement vide d'eau, même à basse température, et qu'il puisse remplir son rôle d'absorbeur de dilatation.
Le choix du bon volume et de la bonne pression de gonflage pour un vase d'expansion est crucial et doit être réalisé par un professionnel. La méthode de calcul classique prend en compte plusieurs facteurs :
Une règle générale souvent appliquée pour le dimensionnement du volume du vase est de considérer environ 10% du volume total d'eau contenu dans l'installation (chaudière, radiateurs, tuyauterie). Cependant, ce ratio peut varier en fonction des pressions de service et de la température maximale atteinte par le fluide caloporteur. Pour les installations avec de grands réseaux ou des doutes sur le calcul, il est conseillé d'opter pour un vase de plus grande capacité ou un modèle sur pied qui offre une réserve plus importante.
Un vase d'expansion est une pièce d'usure soumise à des contraintes importantes (variations de température, pression, humidité). Sa durée de vie est généralement estimée à environ 8 ans. Plusieurs signes peuvent indiquer un dysfonctionnement :
Avant d'envisager le remplacement d'un vase d'expansion, il est souvent possible de résoudre le problème en le regonflant. Cette opération, réalisable par un particulier averti ou un professionnel, comprend plusieurs étapes :
Une méthode simple pour vérifier l'état de la membrane ou de la vessie est de tapoter sur la cuve du vase d'expansion. La partie basse, remplie d'eau, devrait produire un son plein, tandis que la partie haute, contenant le gaz, devrait résonner creux. Si les deux parties produisent un son similaire, cela suggère que l'eau a envahi le compartiment à gaz, indiquant une défaillance de la membrane ou de la vessie.
Dans le contexte des pompes à chaleur, le vase d'expansion joue un rôle tout aussi critique. Il est intégré au circuit hydraulique et doit pouvoir gérer les variations de température liées au fonctionnement de la PAC, que ce soit en mode chauffage ou en mode refroidissement.
Les vases d'expansion pour pompe à chaleur sont conçus pour fonctionner dans une large plage de températures, souvent de -20°C à +100°C, et pour supporter des pressions de service allant jusqu'à 8 bars.
Il est important de distinguer le vase d'expansion chauffage du vase d'expansion sanitaire. Ce dernier est spécifiquement conçu pour les chauffe-eau et les pompes à chaleur produisant de l'eau chaude sanitaire (ECS). Lors de la chauffe de l'eau dans le ballon ECS, celle-ci se dilate. Le vase d'expansion sanitaire, pré-gonflé à une pression de 3 bars, absorbe cette dilatation. Pour optimiser son fonctionnement, il est recommandé de régler la pression du ballon ECS à 3 ou 4 bars, afin d'éviter de comprimer excessivement la vessie du vase. Le groupe de sécurité, quant à lui, intervient lorsque la pression atteint 7 bars.
Le vase d'expansion, bien que discret, est un élément central de la performance et de la sécurité de votre système de chauffage. Un entretien régulier, incluant la vérification de la pression, et un diagnostic précoce des signes de défaillance permettent d'éviter des problèmes coûteux et des interruptions de confort. L'installation d'un raccord de démontage rapide sur la potence, par exemple, peut simplifier grandement les opérations de maintenance futures. En cas de doute ou de dysfonctionnement persistant, l'intervention d'un professionnel qualifié est toujours recommandée pour garantir un diagnostic précis et une réparation adéquate. La maintenance annuelle obligatoire de votre chaudière ou de votre installation de chauffage est le meilleur moyen de prévenir les défaillances de ce composant essentiel.
