Les ventilo-convecteurs sont des unités de traitement d'air omniprésentes dans divers secteurs tels que la construction, la fabrication et les soins de santé. Au cœur de ces systèmes se trouve le moteur du ventilateur, un composant essentiel qui assure la circulation de l'air et le contrôle de la température. Cet article explore en détail la structure interne, le fonctionnement et les caractéristiques techniques des moteurs de ventilateur de ventilo-convecteur, en s'appuyant sur les informations fournies pour offrir une compréhension approfondie.
Le moteur du ventilateur est l'élément central d'un ventilo-convecteur. Il est constitué d'un rotor et d'un stator. Le stator, partie fixe, est généralement fixé au châssis du moteur, tandis que le rotor, la partie mobile, est relié à l'arbre du ventilateur. Le principe de fonctionnement repose sur l'interaction électromagnétique entre le stator et le rotor. Lorsque la tension est appliquée aux enroulements du stator, un champ magnétique est créé. Ce champ interagit avec les enroulements du rotor, le faisant tourner. Cette rotation est ensuite transmise à l'arbre du ventilateur, entraînant ainsi la roue à aubes.
Le composant de soufflage, c'est-à-dire le ventilateur lui-même, est responsable de la génération du flux d'air. Il se compose d'un boîtier, d'une turbine et d'un diffuseur. La turbine, montée sur l'arbre du rotor, possède plusieurs aubes conçues pour capter et déplacer l'air. La rotation de la turbine crée une différence de pression : une basse pression à l'avant et une haute pression à l'arrière. Cette différence de pression agit comme une force qui pousse l'air à travers le ventilateur, créant ainsi le flux d'air nécessaire au refroidissement ou à la ventilation. Le diffuseur, situé après la turbine, optimise la vitesse et la pression de l'air sortant du ventilateur.

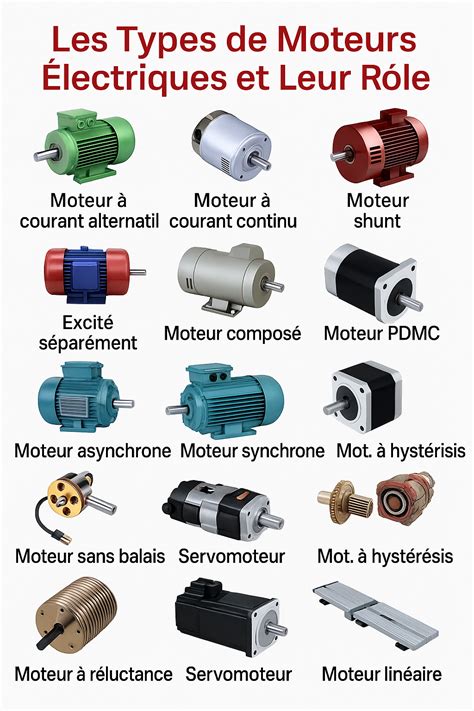

Plusieurs types de moteurs sont utilisés dans les applications de ventilation, chacun présentant des avantages spécifiques :
Le choix entre un moteur CA, CC ou EC dépend de facteurs tels que le coût, les exigences en matière d'efficacité et la nécessité d'un contrôle précis de la température.
Dans les moteurs à cage d'écureuil, qu'ils soient triphasés ou monophasés, le rotor est un assemblage feuilleté doté d'encoches. Des barres conductrices sont logées dans ces encoches et sont reliées de part et d'autre par des couronnes, créant ainsi un court-circuit. Le rendement du moteur est influencé par l'espace disponible pour le bobinage du stator.

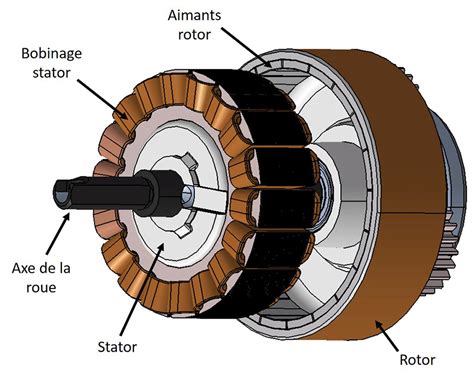

Les moteurs à rotor extérieur sont particulièrement répandus dans le domaine de la ventilation. Dans cette configuration, le rotor tourne autour du stator, qui reste fixe. Cette conception présente l'avantage de supprimer la courroie de transmission, une source de pertes d'énergie. Comme le bobinage est situé au cœur du moteur, sa taille est généralement limitée.
Pour faciliter leur adoption généralisée, ces moteurs ont été équipés de systèmes de réglage de la vitesse de rotation. Ceci est couramment réalisé en agissant sur le glissement du moteur par réduction de la tension d'alimentation. Les moteurs à rotor extérieur, grâce à leur compacité, sont bien adaptés à la fabrication de ventilateurs et peuvent être montés directement sur la roue du ventilateur. Les moteurs à courant continu peuvent également être construits avec cette configuration de rotor extérieur.
Les dimensions principales des moteurs ont été standardisées par les normes CENELEC (Comité européen de normalisation électrotechnique) et CEI (Commission électrotechnique internationale). Cette standardisation couvre les hauteurs et diamètres d'axe, ainsi que les dimensions des supports.
Une surcharge du moteur entraîne une augmentation de la température du bobinage. Si cette température dépasse la limite prévue pour la classe d'isolation choisie, la durée de vie de l'isolation diminue considérablement. Un dépassement de la température limite de 8-10°C peut réduire la durée de vie de l'isolation d'environ la moitié. Il est donc essentiel de choisir un moteur dont la puissance nominale est adaptée à l'application pour garantir sa longévité.
Sur la plaque signalétique d'un moteur triphasé, l'indication de la tension pour un couplage en étoile et en triangle signifie que le moteur peut être utilisé à différentes tensions. Par exemple, à 220 V, le bobinage doit être raccordé en triangle, tandis qu'à 380 V, il peut être couplé en étoile.
Au démarrage, le moteur développe un couple de démarrage et consomme un courant de démarrage nécessaire à la mise en mouvement des masses et à l'accélération jusqu'à la vitesse nominale. Plusieurs modes de démarrage existent pour adoucir ce processus :
Le rendement d'un moteur électrique est fortement influencé par sa puissance nominale : plus la puissance nominale est élevée, plus le rendement est généralement important. Pour tous les moteurs, le rendement chute de manière significative lorsqu'ils fonctionnent à charge partielle.
De plus, un moteur à induction ne tire pas seulement la puissance active du réseau (transformée en travail mécanique), mais aussi de la puissance réactive nécessaire à son excitation, sans que celle-ci ne produise de travail utile.
Le glissement ($s$) dans un moteur asynchrone est défini par la formule : $s = (ns - n) / ns$, où $n_s$ est la vitesse synchrone et $n$ est la vitesse asynchrone. Le glissement est un indicateur clé du fonctionnement du moteur, influençant sa vitesse et son couple.
Au-delà du moteur lui-même, d'autres composants jouent un rôle crucial dans le fonctionnement d'un ventilateur de refroidissement :
L'efficacité d'un ventilateur de refroidissement réside dans sa capacité à fournir un débit d'air adéquat tout en consommant peu d'énergie. Une conception optimisée de la roue minimise les turbulences et maximise la quantité d'air déplacée. De même, un moteur à haut rendement réduit la consommation d'énergie. Les éléments auxiliaires, tels que les carénages, contribuent à contrôler la direction du flux d'air et à réduire les pertes.
Les ventilateurs de refroidissement sont essentiels pour dissiper la chaleur générée par les composants électroniques et les moteurs. Sans cette aide, ces éléments surchaufferaient, entraînant des dysfonctionnements voire la destruction de l'équipement. La capacité d'un ventilateur à dissiper la chaleur dépend également des propriétés thermiques des matériaux avec lesquels il interagit.
Pour assurer la bonne installation et le fonctionnement optimal d'un ventilo-convecteur, divers accessoires sont nécessaires :
En résumé, le moteur du ventilateur de ventilo-convecteur est un composant complexe dont le bon fonctionnement repose sur l'interaction synergique de plusieurs éléments. La compréhension de ces composants, de leurs caractéristiques techniques et des principes de fonctionnement permet d'assurer une performance optimale, une efficacité énergétique accrue et une durée de vie prolongée de ces systèmes essentiels au traitement de l'air.
