Le bon fonctionnement d'un moteur diesel repose sur une multitude de systèmes interconnectés, parmi lesquels le système de refroidissement et de lubrification jouent un rôle prépondérant. Au cœur de ces systèmes, la vanne thermostatique agit comme un chef d'orchestre discret mais essentiel, régulant avec précision la température des fluides pour garantir l'efficacité, la longévité et la fiabilité du moteur. Comprendre son fonctionnement, son entretien et les enjeux liés à sa performance est primordial pour tout professionnel du secteur.
La vanne thermostatique, souvent désignée sous le terme de "calorstat" dans le contexte automobile, est un dispositif autorégulé dont le principe repose sur la dilatation d'un fluide sensible à la température. Au sein de la vanne, un élément thermiquement actif, généralement une cire dilatable encapsulée, est conçu pour modifier son volume de manière linéaire en réponse aux variations de température. Cette expansion ou contraction du volume de la cire est transmise à un piston, qui à son tour actionne le mécanisme d'ouverture ou de fermeture de la vanne.
Le choix de l'élément est intrinsèquement lié à la température de régulation désirée pour le système. La plage de température entre l'ouverture minimale et l'ouverture maximale d'une vanne thermostatique est remarquablement étroite, généralement autour de 8°C. Cette précision permet un contrôle fin des températures, évitant ainsi les oscillations potentiellement dommageables pour le moteur.
Les vannes thermostatiques peuvent être configurées pour opérer selon différents modes, chacun adapté à des applications spécifiques :
Mode "Mixing" (Mélangeuse) : Ce mode est typiquement utilisé pour la régulation de la température de l'huile sur les circuits de graissage des moteurs diesel ou des turbines à vapeur. L'objectif est de maintenir une viscosité de l'huile optimale pour la machine. La vanne mélange l'huile chaude sortant du circuit avec de l'huile plus froide pour atteindre la température de consigne avant qu'elle n'entre dans la machine. La bride A est dirigée vers le moteur.
Mode "Diverting" (Divergeante) : Ce mode est couramment appliqué à la régulation de la température de l'eau de refroidissement en sortie des culasses sur un moteur diesel. La bride A reçoit l'eau chaude qui sort des culasses. Selon la température, la vanne peut soit renvoyer directement l'eau vers le moteur en contournant le réfrigérant (by-pass), soit l'envoyer vers le réfrigérant pour refroidissement. La bride B renvoie l'eau directement au moteur en by-passant le réfrigérant.
Mode "Eau Alimentation de Chaudière" : Dans cette configuration, l'objectif est de réchauffer l'eau entrant dans une chaudière. Les ports A et B communiquent, tandis que les ports A et C peuvent également être en communication. Lorsque la température du fluide est basse, le réfrigérant est contourné. Lorsque la température augmente, le réfrigérant est activé pour chauffer l'eau.
Les techniciens de moteur expérimentés savent que l'entretien préventif régulier est la clé pour garantir la longévité et les performances optimales des équipements. Les avantages d'une telle démarche sont largement documentés, comme en témoigne la multitude de ressources disponibles en ligne. Les fabricants de moteurs, tels que Wärtsilä, Bergen, MAN, et HiMSEN, accordent une importance capitale à la fiabilité de leurs produits et recommandent des programmes d'entretien spécifiques.

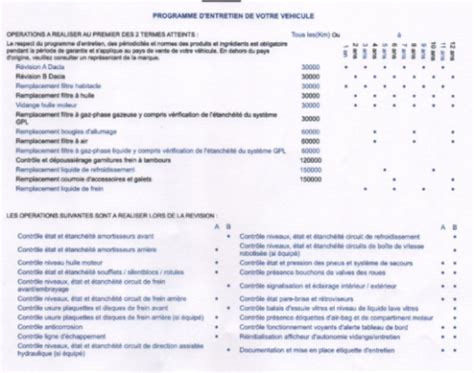

En général, ces fabricants conseillent d'effectuer un entretien des systèmes de refroidissement et de lubrification toutes les 9 000 à 12 000 heures de fonctionnement. Dans le cadre du programme d'entretien du moteur Wärtsilä 32, par exemple, il est spécifiquement recommandé aux opérateurs de nettoyer et d'inspecter les vannes thermostatiques qui font partie intégrante de ces systèmes, toutes les 12 000 heures de fonctionnement.
Lors de l'inspection des systèmes d'eau de refroidissement et d'huile de lubrification de votre moteur, il est impératif de suivre scrupuleusement les recommandations des équipementiers. Ce suivi garantit non seulement des performances optimales, mais contribue également à prévenir les pannes coûteuses et les arrêts de production imprévus.
L'entretien d'une vanne thermostatique implique plusieurs étapes clés :
Test de Fonctionnement : Pour effectuer un test de fonctionnement, il est conseillé de chauffer lentement l'élément dans de l'eau. Il faut alors enregistrer la température à laquelle l'élément commence à s'ouvrir et la température à laquelle il est complètement ouvert. Ces températures doivent ensuite être comparées à celles spécifiées sur l'élément lui-même ou dans le manuel du moteur.
Inspection Visuelle : L'inspection visuelle de l'élément est tout aussi cruciale que le test de fonctionnement. Il faut rechercher des signes d'usure, de corrosion, de rainures, de joints toriques endommagés, de pièces manquantes ou de capuchons cabossés. Un exemple typique de calorstat nécessitant un remplacement présente souvent ces signes de détérioration, contrastant avec un nouveau calorstat en parfait état.
AMOT, un acteur reconnu dans le domaine des solutions de contrôle de température, recommande vivement de remplacer les éléments des vannes thermostatiques lors de tout entretien de routine nécessitant le démontage et l'inspection du système. Cette recommandation s'applique indépendamment des performances observées lors d'un test de fonctionnement, dans le but d'anticiper d'éventuelles défaillances et d'éviter une maintenance imprévue.
Les vannes thermostatiques à élément en cire AMOT, utilisées depuis plus de 70 ans par les principaux fabricants d'équipements, sont reconnues pour leur robustesse et leur fiabilité. Cependant, leur capacité à maintenir une température constante peut diminuer avec le temps. C'est pourquoi leur intégration dans les programmes d'entretien préventif est essentielle pour garantir leur précision.
Les éléments actifs à l'intérieur de la vanne sont soumis à des milliers de cycles de température, ce qui peut réduire leur course fonctionnelle. De plus, l'exposition aux additifs, aux contaminants, à la corrosion électrolytique, à la cavitation ou à un fonctionnement prolongé dans des conditions extrêmes peut réduire leur durée de vie.
Le tableau suivant présente un calendrier de maintenance recommandé par AMOT :
| Délai de livraison / installation | Exigence du kit de joint | Exigence relative aux éléments de remplacement |
|---|---|---|
| Tous les 2 ans conseillé | Uniquement là où une baisse des performances est constatée | Conseillé |
| Tous les 4 ans conseillé | Conseillé | Conseillé |
| Tous les 6 ans | Essentiel | Essentiel |
Note : Si le délai entre la livraison et l'installation est significatif, la date antérieure sera prise en compte.
Pour les applications à risque élevé, sensibles, extrêmes ou à cycle de service élevé, des intervalles d'inspection plus courts sont recommandés, et le remplacement des joints et des éléments à chaque intervalle doit être sérieusement envisagé.
AMOT s'efforce de faciliter l'entretien des vannes thermostatiques en proposant des kits d'entretien prêts à l'emploi. Ces kits contiennent tous les composants nécessaires pour remettre en état la vanne, incluant les nouveaux éléments de contrôle de température et les joints. L'utilisation de ces kits élimine les approximations et garantit l'utilisation de pièces compatibles, assurant un montage précis et fiable.
Le choix du bon kit est crucial et dépend de l'application spécifique, de la taille de la vanne et de la plage de température souhaitée. Contacter AMOT est recommandé si vous n'êtes pas sûr du kit nécessaire pour la prochaine révision de votre système de refroidissement et de lubrification.
Le bon fonctionnement d'une vanne thermostatique AMOT dépend également de la perte de charge à travers celle-ci, qui devrait être d'environ 0,2 bar. Une perte de charge trop faible ou trop importante peut entraîner un fonctionnement défectueux. Il est donc essentiel de choisir la taille de vanne appropriée en fonction des débits véhiculés dans les circuits. Les vannes thermostatiques peuvent être montées dans n'importe quelle position, offrant une flexibilité d'installation. Pour les vannes de plus grande taille, les modèles en 3 pièces offrent un avantage significatif pour la maintenance, permettant un accès aux éléments internes sans devoir démonter entièrement la vanne de la tuyauterie.
Plusieurs signes peuvent indiquer qu'un entretien de la vanne thermostatique est nécessaire :
D'autres signes courants, tels que des périodes d'échauffement prolongées, une régulation de température lente ou irrégulière, ou encore une fumée blanche excessive, peuvent être mal diagnostiqués et attribués à d'autres composants. Pourtant, dans de nombreux cas, la cause sous-jacente est une vanne de régulation de température usée ou défectueuse qui perturbe la régulation des fluides. L'utilisation d'un kit d'entretien permet de résoudre ces problèmes à la source, rétablissant ainsi la température de consigne et les performances du système.
Le circuit de refroidissement est un acteur essentiel au bon fonctionnement du moteur diesel. Il constitue souvent l'une des premières causes de panne lorsqu'il n'est pas correctement entretenu. Au démarrage, le moteur doit monter rapidement en température pour fonctionner efficacement et minimiser la consommation de carburant. Cependant, au-delà d'une certaine température (environ 120°C), certaines pièces du moteur peuvent commencer à se dégrader.
Pour favoriser cette montée en température rapide, une partie du circuit est initialement restreinte par le calorstat. Une fois que le moteur atteint sa température de fonctionnement idéale, le calorstat s'ouvre pour permettre au liquide de refroidissement d'accéder à la totalité du circuit, évitant ainsi la surchauffe. Le liquide chaud sort alors du bloc moteur pour être dirigé vers le radiateur, où il est refroidi par le flux d'air extérieur. Le tableau de bord du véhicule permet de surveiller cette température grâce à l'aiguille de température.
L'utilisation d'additifs pour circuit de refroidissement, tels que ceux proposés par Metal 5, peut aider à prévenir la corrosion en nettoyant en profondeur le système.
En somme, le maintien de la vanne thermostatique, qu'il s'agisse d'un moteur diesel industriel, maritime, ou d'un véhicule, est crucial pour assurer un fonctionnement stable et performant. L'inspection régulière, le nettoyage, le remplacement rapide des éléments défectueux et l'installation correcte sont des pratiques indispensables. Les kits d'entretien AMOT offrent une solution pratique et fiable pour garantir que ces vannes continuent de réguler à la température prévue, minimisant ainsi le risque de temps d'arrêt indésirable et d'arrêts de production coûteux. En adoptant une approche proactive de la maintenance, les professionnels peuvent prolonger la durée de vie de leurs équipements et optimiser leur rendement énergétique et leur fiabilité globale.
