Dans un logement moderne, l'efficacité énergétique et le confort intérieur sont indissociables d'une ventilation mécanique contrôlée (VMC) performante. Cependant, le bon fonctionnement de ce système crucial ne repose pas uniquement sur la puissance du caisson d'extraction. La qualité et l'installation des conduits de ventilation jouent un rôle tout aussi déterminant. C'est là qu'intervient l'importance capitale de la gaine VMC isolée. Ce guide synthétise les bonnes pratiques pour une installation durable et performante, en détaillant pourquoi et comment isoler ces éléments essentiels, quel type de gaine choisir, comment en déterminer le diamètre adéquat, et comment prévenir la condensation, tout en abordant les aides financières disponibles pour la rénovation.
L'air extrait par un système VMC est généralement plus chaud et plus humide que l'air ambiant des volumes non chauffés qu'il traverse, tels que les combles, les garages ou les vides sanitaires. Lorsqu'un conduit de ventilation non isolé parcourt ces zones froides, un phénomène de choc thermique se produit. L'air chaud et humide se refroidit brutalement au contact de la paroi interne du conduit. Sans isolation adéquate, cette différence de température peut entraîner la formation de condensation.
Cette condensation présente plusieurs inconvénients majeurs. Elle peut s'accumuler aux points bas du réseau et ruisseler, humidifiant ainsi l'isolant de toiture. Cette humidité excessive favorise le développement de moisissures, non seulement sur les matériaux de construction, mais aussi à l'intérieur même des conduits, dégradant la qualité de l'air intérieur. De plus, l'humidité peut provoquer la corrosion des éléments métalliques du système VMC, réduisant ainsi sa durée de vie. L'isolation thermique du conduit VMC agit comme une barrière protectrice, limitant ce choc thermique, stabilisant la température de l'air transporté et préservant l'hygiène du réseau.
Au-delà de la gestion de l'humidité, l'isolation des gaines VMC offre un avantage significatif en termes de confort acoustique. L'isolant, souvent associé à une double peau, agit comme un amortisseur sonore. Il atténue les bruits générés par les turbulences de l'air circulant dans le conduit, ainsi que les bruits émanant du caisson d'extraction. Cette réduction de la transmission sonore entre les pièces améliore considérablement le confort acoustique dans les chambres et les espaces de vie, créant un environnement intérieur plus paisible.
Enfin, une gaine isolée, lorsqu'elle est correctement étanchéifiée, minimise les fuites d'air. Ces fuites peuvent entraîner des pertes d'énergie et réduire l'efficacité globale du système. En limitant ces fuites, la gaine isolée contribue à un fonctionnement plus efficient du ventilateur, qui travaille ainsi dans sa plage de rendement optimale, prolongeant sa durée de vie et réduisant sa consommation énergétique.

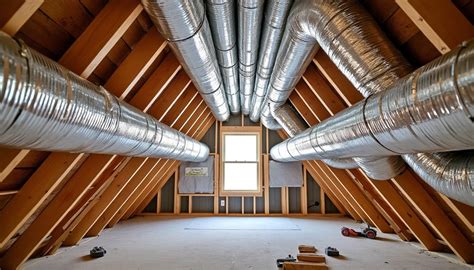

Le marché propose aujourd'hui une variété de gaines isolées adaptées aux systèmes de Ventilation Mécanique Contrôlée, qu'il s'agisse de VMC simple flux ou double flux. Le choix de la gaine dépendra de plusieurs facteurs, notamment du type d'installation (rénovation ou neuf), de l'accessibilité des réseaux et des contraintes techniques spécifiques.
Parmi les solutions les plus courantes, on trouve la gaine flexible pré-isolée. Ce type de conduit est particulièrement apprécié en rénovation pour sa souplesse et sa facilité de mise en œuvre. Son âme intérieure, généralement constituée d'un film d'aluminium ou d'une spire en aluminium, est entourée d'une couche d'isolant, souvent en laine minérale ou en mousse synthétique. Un pare-vapeur extérieur complète cette structure, assurant l'étanchéité à l'humidité. La flexibilité de ces gaines permet de les faufiler aisément à travers les espaces restreints des charpentes fermettes, par exemple.
Une autre option est la gaine semi-rigide en polyéthylène haute densité (PEHD). Ces conduits sont livrés en couronnes et s'emboîtent facilement grâce à des manchons. L'isolation est généralement appliquée après le raccordement des segments, sous forme de manchons isolants. La gaine semi-rigide offre une excellente tenue de forme, ce qui facilite le nettoyage du réseau et assure un meilleur aérodynamisme par rapport à certaines gaines flexibles.
Pour les réseaux principaux et les longues liaisons, la gaine double peau isolée représente une solution robuste et performante. Elle combine une âme intérieure lisse, conçue pour optimiser le débit d'air et minimiser les pertes de charge, avec une enveloppe extérieure résistante. Cette conception la rend idéale pour les conduits qui mènent l'air extrait jusqu'au terminal d'évacuation en toiture.
En termes d'isolation, les épaisseurs couramment rencontrées varient d'environ 25 à 50 mm. Il est essentiel que la gaine soit équipée d'un pare-vapeur intégré pour prévenir l'infiltration d'humidité. Dans les zones climatiques particulièrement froides, ou pour les réseaux d'air neuf dans les systèmes de VMC double flux qui transportent de l'air extérieur potentiellement glacial, il est recommandé d'opter pour une isolation plus généreuse ou pour une gaine dotée d'un pare-vapeur particulièrement performant. L'objectif est de garantir l'absence de condensation, même dans les conditions les plus extrêmes.
Quelle que soit la technologie choisie, la continuité du pare-vapeur aux jonctions entre les différents segments de gaine est primordiale. Il est également crucial de sélectionner une gaine dont les caractéristiques thermiques et le pare-vapeur sont adaptés aux températures de service et au débit d'air spécifiés par le fabricant du caisson VMC.
Le dimensionnement correct du diamètre des gaines VMC isolées est un facteur déterminant pour l'efficacité du système. Un diamètre sous-dimensionné entraînera une augmentation de la vitesse de l'air, générant ainsi plus de bruit et des pertes de charge excessives, obligeant le ventilateur à travailler plus intensément. À l'inverse, un diamètre surdimensionné, bien que limitant les pertes de charge, peut réduire la vitesse de l'air à un point tel que le renouvellement de l'air ne soit plus optimal.
Le diamètre d'une gaine se calcule en fonction du débit d'air à transporter, mais aussi de la longueur du réseau et du nombre de coudes. Les coudes, en particulier, créent des turbulences et augmentent les pertes de charge. En habitat individuel, certains diamètres usuels peuvent servir de repère :
Dans le cas d'une VMC double flux, le dimensionnement peut varier. Les bouches alimentant les pièces de vie (séjour, chambres) sont souvent équipées de conduits semi-rigides de 75 ou 90 mm. Les collecteurs, quant à eux, ainsi que les traversées de paroi importantes, peuvent nécessiter des diamètres de 125 ou 160 mm.
Une règle générale à suivre est que, en cas d'hésitation entre deux diamètres, il est préférable de choisir le plus grand. Un diamètre légèrement supérieur permettra de limiter les pertes de charge et le bruit à débit égal, garantissant ainsi un fonctionnement plus silencieux et plus efficace du système. Il est cependant impératif de se référer aux abaques fournis par le fabricant de la VMC. Ces tableaux techniques indiquent les diamètres de gaines recommandés en fonction des débits de chaque bouche et des caractéristiques du réseau (longueur, nombre de coudes), assurant ainsi un dimensionnement optimal et personnalisé.
La formation de condensation dans les gaines de VMC est un problème récurrent qui peut avoir des conséquences néfastes sur la structure du bâtiment et la qualité de l'air intérieur. Comme mentionné précédemment, la condensation survient lorsque de l'air chaud et humide entre en contact avec une surface froide. Pour l'éviter, une approche préventive combinant plusieurs mesures est nécessaire.
La première stratégie consiste à privilégier un cheminement des gaines dans les volumes chauffés du logement autant que possible. En maintenant les conduits à une température plus élevée, on réduit considérablement le risque de choc thermique et de condensation. Si le passage par des volumes non chauffés, comme les combles, est inévitable, il est alors impératif d'utiliser une gaine isolée VMC. De plus, il faut s'efforcer de minimiser la longueur de ces sections non chauffées en évitant les tracés inutiles et sinueux.
Une autre technique efficace consiste à donner au réseau une légère pente vers un point d'évacuation. Pour les systèmes d'extraction qui débouchent en toiture, une pente douce orientée vers le chapeau de sortie permet à toute eau de condensation qui pourrait se former de ruisseler vers l'extérieur plutôt que de s'accumuler et de potentiellement retourner vers le caisson VMC.
Dans le cas d'une VMC double flux, le caisson d'extraction est généralement équipé d'un drain de condensats. Il est essentiel de s'assurer que ce siphon est correctement raccordé et que les pentes des conduits d'air extrait et d'air neuf ramènent l'eau de condensation vers ce drain, conformément aux instructions du fabricant.
Il est également crucial de traiter spécifiquement les "points froids" du réseau. Cela inclut l'utilisation de manchons isolants sur les piquages métalliques des bouches d'extraction et sur les traversées de toiture. Ces éléments, souvent métalliques, sont particulièrement sujets à la condensation. Un rebouchage soigné autour des sorties extérieures des gaines est également nécessaire pour empêcher les entrées d'air glacial qui pourraient refroidir la gaine à proximité de la sortie.
Enfin, une attention particulière doit être portée à l'étanchéité globale du réseau. Des joints mal réalisés ou des perforations dans la gaine peuvent permettre à l'air humide de s'échapper et de condenser sur les surfaces froides environnantes, ou à l'air froid d'entrer et de refroidir le flux d'air intérieur.
La question du rejet de l'air extrait par la VMC dans les combles est un point de vigilance essentiel. La réponse est un non catégorique : il est formellement interdit de rejeter l'air extrait d'une VMC dans les combles d'un logement.
L'air extrait par le système VMC est, par nature, chargé d'humidité, de polluants, de CO2 et d'odeurs provenant des différentes pièces du logement (cuisine, salle de bain, WC, etc.). Rejeter cet air dans un espace non ventilé et non chauffé comme les combles entraîne une humidification chronique de l'isolant de toiture. Cette humidité excessive crée un environnement propice au développement de moisissures, non seulement sur l'isolant, mais aussi sur la charpente et les matériaux de construction.
À terme, cette humidification chronique peut entraîner des désordres structurels importants, affectant la solidité de la toiture et pouvant même compromettre l'intégrité du bâtiment. De plus, cette pratique contrevient aux règles professionnelles en vigueur dans le domaine de la ventilation et dégrade considérablement la qualité de l'air intérieur, non seulement dans les combles, mais potentiellement dans l'ensemble du logement par remontée d'humidité et de polluants.
Le rejet de l'air doit impérativement être effectué à l'extérieur du bâtiment. Cela se fait généralement via un chapeau de toiture spécifique pour VMC ou une grille murale adaptée. Ces terminaux sont conçus pour assurer une évacuation efficace de l'air et, si nécessaire, être équipés d'un clapet anti-retour pour empêcher les retours d'air extérieur ou la pénétration d'eau de pluie.
Si une maison n'est pas équipée d'un tel système de rejet extérieur, il est impératif de faire installer un terminal conforme aux normes en vigueur et de raccorder correctement la gaine VMC isolée à ce dispositif. Cette démarche est indispensable pour protéger la structure de votre toiture, garantir la qualité de l'air intérieur et assurer le bon fonctionnement et la durabilité de votre système de ventilation.
Le remplacement de conduits de ventilation défectueux par une gaine VMC isolée performante peut s'inscrire dans un projet de rénovation plus global visant à améliorer l'efficacité énergétique et le confort du logement. Dans ce contexte, plusieurs dispositifs d'aides financières peuvent être mobilisés pour alléger le coût de ces travaux.
MaPrimeRénov’ : Il est important de noter que la simple remise à l'identique d'une gaine VMC n'est généralement pas éligible à MaPrimeRénov’. En revanche, l'installation ou le remplacement d'un système de VMC performant, tel qu'une VMC hygroréglable de type B bien dimensionnée ou une VMC double flux avec échangeur de chaleur, peut être subventionné. Ces travaux sont éligibles lorsqu'ils s'intègrent dans un parcours de rénovation globale visant à améliorer significativement la performance énergétique du logement. Le remplacement des gaines isolées est alors considéré comme une partie intégrante du lot "ventilation" ou "couverture-traversées" du devis global. Les conditions usuelles pour bénéficier de MaPrimeRénov’ incluent : un logement construit depuis plus de deux ans, l'utilisation de matériel conforme aux normes et notices des fabricants, l'intervention d'une entreprise certifiée RGE (Reconnu Garant de l'Environnement) dans le domaine de la ventilation, et le démarrage des travaux uniquement après acceptation du dossier.
Primes CEE (Certificats d'Économie d'Énergie) : Les CEE, aussi appelés "prime énergie", peuvent venir compléter le financement lors de la pose d'une VMC hygroréglable B ou d'une VMC double flux, conformément aux fiches d'opérations standardisées en vigueur. Bien que les montants de ces primes soient généralement modestes (allant de quelques dizaines à quelques centaines d'euros, selon la zone climatique, la surface du logement et les revenus du foyer), ils contribuent à réduire le reste à charge pour le propriétaire. Les conditions d'éligibilité incluent l'utilisation de matériel certifié, la fourniture de justificatifs de débit d'air, la preuve d'un rejet extérieur conforme, et une attestation de fin de chantier signée.
Aides Locales : De nombreuses collectivités territoriales, telles que les communautés de communes, les régions ou les départements, proposent des dispositifs d'aides complémentaires. Ces aides peuvent prendre la forme de subventions ciblées, comme un "bonus ventilation saine", une participation au financement d'un diagnostic humidité, ou un complément financier pour le remplacement d'un réseau de ventilation vétuste. Ces aides locales sont souvent cumulables avec MaPrimeRénov’ et les CEE. Elles peuvent également être conditionnées à l'adoption d'une solution de ventilation plus performante, comme une VMC hygroréglable B ou une VMC double flux, incluant l'utilisation de gaines isolées continues, le maintien d'un pare-vapeur performant et un rejet de l'air en toiture ou en façade.
La performance globale d'un système de VMC ne se résume pas à la seule qualité du caisson d'extraction. Le réseau de gaines, par son isolation, son étanchéité et son dimensionnement, joue un rôle décisif. Choisir une gaine isolée VMC adaptée, dimensionner correctement les diamètres, soigner l'étanchéité des raccords et prévoir les pentes nécessaires pour éviter la condensation sont autant de garanties pour assurer un air intérieur sain, des combles secs et un système de ventilation silencieux et durable. Si votre installation de VMC est ancienne, un remplacement ciblé des tronçons les plus problématiques, notamment ceux traversant les combles froids, et la mise en conformité du système de rejet extérieur peuvent suffire à résoudre les problèmes de bruit, d'odeurs et d'humidité.
