L'été s'annonce avec son cortège de températures élevées, poussant chacun à chercher le meilleur moyen de conserver une oasis de fraîcheur dans son intérieur. Parmi les solutions les plus prisées, le climatiseur mobile se distingue par sa flexibilité et son efficacité. Toutefois, une question revient souvent, telle une petite brise curieuse : est-il possible de rallonger le tuyau d'évacuation de ces appareils nomades sans compromettre leur performance ? Ce détail technique, bien que semblant mineur, soulève une problématique plus vaste qu'il n'y paraît. En effet, la facilité d'installation et l'optimisation du confort thermique dépendent en grande partie de la réponse à cette interrogation. Ainsi, avant de se lancer dans l'extension de cet élément vital, il convient de peser les avantages contre les éventuels inconvénients. Serait-il alors envisageable d'étendre son tuyau d'évacuation comme on le désire, ou cette modification risque-t-elle de transformer votre appareil en une source de chaleur plutôt qu'en un havre de fraîcheur ? Rallonger le tuyau d'évacuation d'un climatiseur mobile peut sembler à première vue une tâche secondaire, mais c'est une opération qui cache bien des subtilités et peut avoir un impact considérable sur l'efficacité et le confort de votre système de refroidissement.

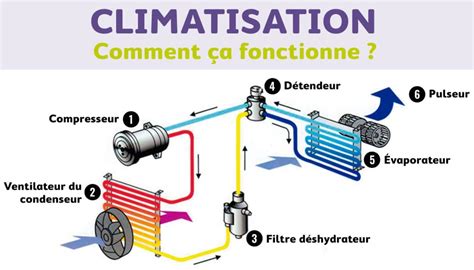

Un climatiseur mobile, qu'il soit monobloc, split ou réversible, dispose toujours d'une gaine d'évacuation. Cet élément est crucial car il permet de rejeter l'air chaud produit lors du processus de refroidissement vers l'extérieur de la pièce. Le fonctionnement d'un climatiseur mobile repose sur un circuit frigorifique contenant un fluide frigorigène. Ce fluide capte les calories de l'air chaud à l'intérieur de la pièce, puis ces calories sont évacuées à l'extérieur via le tuyau d'évacuation. L'air chaud, une fois débarrassé de ses calories, permet ainsi de faire baisser la température intérieure. L'existence de cette gaine impose généralement de laisser la fenêtre légèrement ouverte ou d'installer un évent dans le mur pour permettre l'évacuation de l'air chaud.
Il est important de noter que les climatiseurs mobiles sans évacuation, bien qu'ils existent, ne peuvent pas climatiser une pièce selon une température souhaitée comme le font les appareils munis d'un circuit réfrigérant. Ils fonctionnent plutôt comme des rafraîchisseurs d'air d'appoint et humidificateurs, en faisant passer l'air ambiant à travers un filtre humide. Par conséquent, pour une véritable climatisation, l'évacuation de l'air chaud est indispensable.
L'ajustement de la longueur du tuyau d'évacuation offre une flexibilité d'installation sans pareille. Que vous habitiez dans un petit studio ou une grande maison, chaque espace possède ses propres défis. Un tuyau plus long permet de positionner votre climatiseur mobile exactement là où vous en avez besoin, sans être limité par la proximité d'une ouverture vers l'extérieur. Cette modification apporte une meilleure gestion de l'espace et de l'esthétique de votre intérieur. Un tuyau d'évacuation bien ajusté et discrètement placé contribue à maintenir l'harmonie visuelle de votre espace de vie ou de travail.
Généralement, le conduit d'évacuation d'un climatiseur mobile mesure entre 1 mètre et 3 mètres de longueur. Cette longueur moindre peut contraindre le positionnement de l'appareil, le forçant à être placé très près de la bouche d'évacuation. C'est pourquoi il est souvent judicieux de se munir d'une rallonge pour climatiseur mobile. Cette gaine flexible, d'une longueur de plusieurs mètres, permet de déplacer les climatiseurs mobiles plus loin de la sortie d'air. Une telle rallonge est convenable pour la majorité des climatiseurs mobiles, mais il est crucial de vérifier que le diamètre convient bien à celui de l'appareil.
Si l'extension du tuyau d'évacuation semble attrayante pour des raisons pratiques, il est essentiel de comprendre les implications techniques. Bien que le rallongement d'un tuyau d'évacuation soit faisable, la clé réside dans la manière dont cette extension est gérée. Un tuyau standard de 1,5 m peut, dans certains cas, s'étirer jusqu'à 3 m sans provoquer de dysfonctionnement majeur. Cependant, il est primordial de garder le tuyau aussi droit que possible et d'éviter de le courber excessivement.
Il est essentiel de comprendre que nous manipulons de l'air et non de l'eau. Cette distinction importe parce que l'air, étant moins dense, est moins affecté par des augmentations de la longueur du tuyau, tant que cette extension reste dans le domaine du raisonnable. Néanmoins, il vaut mieux éviter les configurations qui augmentent inutilement la résistance ou la pression dans le système. Autrement dit, une approche linéaire et horizontale est votre meilleure alliée.
Cependant, l'extension excessive du tuyau d'évacuation peut entraîner une diminution de la performance du climatiseur. Le fonctionnement du refroidissement d'air peut être affecté par ce manque de puissance. Une gaine trop longue ou trop coudée peut créer des contraintes sur le système.
Les avis divergent parfois sur les forums concernant la longueur des tuyaux dans les installations de climatisation, notamment pour les systèmes split. Pour certains, la longueur minimale des tubes, généralement aux environs de 3 mètres, est nécessaire pour permettre au gaz de "décompresser" correctement et éviter des risques de casse. Pour d'autres, la longueur minimale est une donnée importante, mais il faut surtout éviter les tuyaux enroulés.
En effet, la longueur des tubes peut influencer la puissance de l'appareil. Pour le gaz R410A, certains estiment qu'il n'y a pas de souci de retour d'huile grâce à la vitesse du fluide, tant que les longueurs minimales et maximales spécifiées par le constructeur sont respectées. Il existe des longueurs minimales et maximales à respecter, et les avis des utilisateurs ne remplacent pas les données constructeur. Un système de climatisation doit avoir une longueur minimale de 3 mètres tout compris pour pouvoir faire décompresser le gaz, autrement il y a un risque de casse. Sur certains modèles, une longueur minimale de 1,50m est obligatoire.

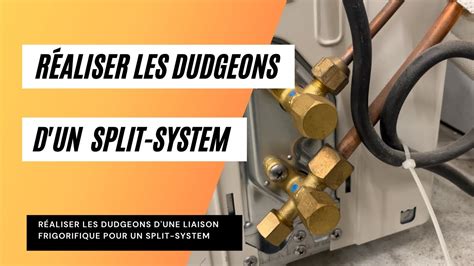

Il est également mentionné que raccourcir les tubes de liaison frigorifique est possible, mais cela nécessite le matériel adéquat, comme une dudgeonnière spécifique aux diamètres des tubes utilisés en froid. Il faut savoir que les liaisons frigorifiques vendues avec les appareils font généralement 5 mètres. Si l'unité intérieure et le compresseur sont placés "dos à dos", il faut une distance minimale de 1,5 mètre. Si vous coupez les tubes, il faudra peut-être vider un peu de gaz dans le compresseur pour éviter une surpression.
Pour les climatiseurs de type split, la question du rallongement des liaisons frigorifiques se pose différemment de celle du tuyau d'évacuation d'un appareil mobile. Il s'agit ici de rallonger les conduites en cuivre qui transportent le fluide frigorigène entre l'unité intérieure et l'unité extérieure.
Plusieurs interrogations émergent :
Il est généralement admis qu'il n'y a pas d'inconvénient majeur à raccourcir les tubes de liaison frigorifique, à condition de disposer du matériel nécessaire. Cependant, certains professionnels jugent peu professionnel d'enrouler les tubes derrière l'unité extérieure, car cela peut entraver la bonne ventilation du condenseur. Il est impératif que le condenseur soit bien ventilé, sans obstacle entre lui et le mur.
Pour un montage propre, raccourcir les tubes est possible. Il faut toutefois réaliser une soudure. L'idéal est de souder sous une légère pression d'azote. La soudure à l'argent, avec une brasure contenant au moins 2% d'argent, est recommandée pour sa résistance aux fluctuations thermiques, particulièrement avec les pompes à chaleur (PAC) qui alternent chaud et froid. Des raccords mécaniques peuvent aussi être utilisés, comme des manchons, mais une soudure est souvent préférée pour une meilleure fiabilité à long terme. Après la soudure, il est indispensable de tirer au vide toutes les tuyauteries.
Au-delà des climatiseurs mobiles et des splits, il est important de comprendre le rôle du dimensionnement des tuyaux dans les systèmes CVC (Chauffage, Ventilation et Climatisation) en général. Les systèmes de climatisation reposent sur une ingénierie précise pour assurer des performances de refroidissement optimales, et l'un des composants essentiels qui influence grandement l'efficacité est le tuyau de climatisation. Ces lignes de réfrigérant constituent le système circulatoire de votre unité CVC, transportant le fluide frigorigène entre les composants intérieurs et extérieurs.
Lorsque la taille des tuyaux de climatisation est incorrecte, cela peut créer des goulots d'étranglement, des déséquilibres de pression et un gaspillage d'énergie, ce qui réduit considérablement l'efficacité globale de votre système. Comprendre la relation entre les dimensions des tuyaux et l'efficacité du refroidissement permet aux propriétaires et aux professionnels du CVC de prendre des décisions éclairées afin d'optimiser les performances tout en minimisant les coûts d'exploitation.
Le système de tuyauterie de climatisation se compose de deux lignes principales :
Chaque ligne remplit une fonction précise dans le cycle de réfrigération, et leur dimensionnement approprié garantit une circulation fluide du réfrigérant sans créer de pertes de pression inutiles ni de restrictions de vitesse. Les installations modernes utilisent généralement des tubes en cuivre en raison de leur excellente conductivité thermique et de leur résistance à la corrosion.
Tuyau trop petit : Un tuyau de climatisation de petite taille crée des chutes de pression excessives qui obligent le compresseur à travailler plus fort afin de maintenir une circulation adéquate du réfrigérant. Cette charge accrue se traduit directement par une consommation d'énergie plus élevée et une capacité de refroidissement réduite. Des études indiquent qu'une augmentation de 10 % de la chute de pression peut entraîner une consommation d'énergie environ 3 à 5 % plus élevée. Cela peut également provoquer une mauvaise remontée d'huile vers le compresseur, pouvant potentiellement entraîner une défaillance prématurée de l'équipement.
Tuyau trop grand : Inversement, un tuyau de climatisation surdimensionné peut entraîner une vitesse réduite du réfrigérant, ce qui peut empêcher un retour adéquat de l'huile vers le compresseur. Des conditions de faible vitesse permettent à l'huile lubrifiante de s'accumuler dans le serpentin de l'évaporateur, réduisant progressivement l'efficacité du transfert thermique et pouvant potentiellement endommager le compresseur. Les tuyauteries surdimensionnées, bien qu'elles réduisent les pertes de pression, peuvent permettre des gains ou pertes de chaleur excessifs pendant le transport du fluide frigorigène, particulièrement dans des espaces non conditionnés.
L'important consiste à choisir des dimensions de tuyau de climatisation qui équilibrent une chute de pression minimale avec une vitesse adéquate du réfrigérant afin d'assurer une circulation fiable de l'huile et des performances optimales du système.
Une conduite de climatisation correctement dimensionnée assure un transfert de chaleur optimal entre le fluide frigorigène et l'environnement ambiant. Lorsque les tuyaux sont trop petits, des vitesses élevées du fluide frigorigène peuvent créer une friction excessive et de la turbulence, ce qui entrave un échange thermique efficace. De plus, des lignes de liquide insuffisamment dimensionnées peuvent subir une formation indésirable de gaz d'évaporation (flash gas), réduisant ainsi la capacité de refroidissement du système et augmentant la consommation d'énergie nécessaire pour maintenir les températures intérieures souhaitées.
L'isolation efficace des conduites de climatisation joue un rôle crucial dans le maintien de l'efficacité du système en empêchant les transferts de chaleur indésirables et la formation de condensation. Les lignes d'aspiration nécessitent une isolation épaisse afin d'éviter le réchauffement du fluide frigorigène et la condensation de l'humidité, tandis que les lignes de liquide doivent être protégées contre les variations de température ambiante pouvant affecter les niveaux de sous-refroidissement. Une isolation en mousse à cellules closes de haute qualité offre une excellente résistance thermique et une protection contre l'humidité pour la plupart des applications résidentielles et commerciales.
Le routage stratégique des tuyaux de climatisation minimise la longueur équivalente tout en évitant les dommages potentiels causés par des facteurs environnementaux ou les mouvements du bâtiment. Les installateurs professionnels utilisent un espacement adéquat des supports pour prévenir le fléchissement et la transmission des vibrations, qui pourraient entraîner des ruptures d’assemblage ou des fuites de fluide frigorigène. Les joints de dilatation en cuivre compensent les mouvements thermiques sur les longues distances, empêchant ainsi la concentration des contraintes qui pourrait compromettre l’intégrité du système avec le temps.
Les inspections routinières des conduites de climatisation permettent d'identifier les problèmes naissants avant qu'ils n'affectent l'efficacité ou la fiabilité du système. Les examens visuels doivent porter sur l'état de l'isolation, l'intégrité des supports et les signes de fuite de réfrigérant autour des raccords et des joints. Les techniciens professionnels utilisent des détecteurs de fuite électroniques et des tests de pression pour vérifier l'intégrité du système et repérer les petites fuites qui pourraient ne pas être immédiatement visibles mais qui pourraient nuire aux performances à long terme.
Les mesures de température et de pression aux emplacements clés des conduites de climatisation fournissent des informations diagnostiques précieuses sur le fonctionnement du système. Des relevés anormaux peuvent indiquer des problèmes de dimensionnement, des obstructions ou un niveau incorrect de réfrigérant nécessitant une attention immédiate. L'analyse de l'évolution de ces mesures dans le temps permet de prévoir les besoins de maintenance et d'optimiser les performances du système avant que les pertes d'efficacité ne deviennent suffisamment importantes pour affecter le confort ou les coûts énergétiques.
Les signes indiquant que votre tuyau de climatisation doit peut-être être remplacé incluent une corrosion visible, des fuites fréquentes de réfrigérant, des performances de refroidissement insuffisantes ou des factures d'énergie plus élevées que la normale. Des techniciens qualifiés peuvent effectuer des tests de pression et des mesures d'efficacité pour déterminer si vos conduites actuelles répondent aux exigences du système. Le remplacement par des tuyaux de climatisation correctement dimensionnés peut améliorer considérablement l'efficacité du système, surtout si votre installation actuelle est sous-dimensionnée.
En conclusion, si l'idée de rallonger le tuyau d'évacuation d'un climatiseur mobile ou les liaisons frigorifiques d'un système split peut sembler une solution pratique, elle doit être abordée avec discernement. Respecter les spécifications du fabricant, privilégier des installations droites et éviter les coudes excessifs sont des principes fondamentaux pour maintenir l'efficacité de votre appareil et assurer votre confort thermique. Le recours à des professionnels qualifiés est souvent la meilleure garantie d'une installation performante et durable.
