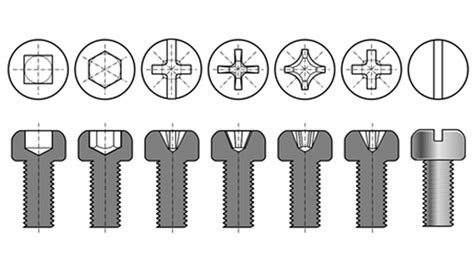

La visserie, souvent perçue comme un domaine complexe et intimidant pour le bricoleur novice, recèle en réalité un univers fascinant de particularités et de vocabulaire spécifique. Comprendre les subtilités des différentes empreintes de vis est essentiel pour garantir des assemblages fiables et durables, que ce soit pour des projets de grande envergure ou des réparations du quotidien. Chaque vis est caractérisée par une tête dotée d'une empreinte, un espace creusé conçu pour accueillir un tournevis et permettre le vissage dans le sens des aiguilles d'une montre. Ces empreintes varient considérablement, influençant le couple de serrage, la résistance à l'usure et l'efficacité globale de la fixation. Si certaines sont omniprésentes, d'autres, plus rares, répondent à des besoins plus spécifiques.
La vis à empreinte fendue, également appelée vis plate, est sans doute la plus reconnaissable. Sa tête présente une simple fente longitudinale, conçue pour être utilisée avec un tournevis plat. Historiquement, elle fut l'empreinte la plus répandue à travers le monde, représentant une solution de fixation simple et accessible. Cependant, cette conception présente des limites notables. La fente, de par sa nature, ne maintient pas fermement l'outil en place, ce qui augmente le risque de glissement et limite le couple de serrage pouvant être appliqué. Cette instabilité rend également l'utilisation d'outils électroportatifs moins efficace et potentiellement risquée. Bien qu'elle soit encore trouvée dans certaines applications, la vis à empreinte fendue tend à être remplacée par des systèmes plus performants.
Inventée en 1933 par J.P. Thompson et commercialisée par la société Phillips Screws, la vis à empreinte cruciforme, ou vis Phillips (souvent abrégée en PH), a marqué une avancée majeure par rapport à la vis à fente. Sa tête arbore une croix caractéristique, facilitant l'insertion du tournevis et réduisant considérablement le risque de dérapage. L'empreinte est auto-centrée, ce qui empêche la vis d' "onduler" lors du vissage et permet une meilleure stabilité. Cette conception a grandement amélioré la qualité des fixations, qu'elles soient manuelles ou automatiques, et permet d'atteindre un couple de serrage plus élevé. Les tailles courantes de vis Phillips sont désignées par PH0, PH1, PH2 et PH3. Le profil de l'empreinte Phillips se termine en pointe, les flancs du tournevis étant effilés. Cette conception, bien qu'améliorant l'engagement, peut entraîner une force axiale lors du serrage ou du desserrage, provoquant l'éjection de l'outil du profil, un phénomène connu sous le nom d'"effet cam-out".
Souvent confondue avec la vis Phillips en raison de leur ressemblance superficielle, la vis Pozidriv (PZ) représente une évolution raffinée du concept cruciforme. La différence clé réside dans la présence de quatre petites encoches supplémentaires, disposées à 45 degrés par rapport aux fentes principales, donnant à l'empreinte un aspect étoilé à huit branches. Cette conception innovante élimine l'"effet cam-out" observé avec les vis Phillips. Les flancs du profil Pozidriv ne sont pas effilés, mais parallèles, ce qui assure un maintien plus sûr de l'outil dans la tête de vis et empêche l'éjection de l'embout en fin de vissage. Les quatre points de contact supplémentaires par rapport au système Phillips facilitent l'application d'un couple de serrage important, réduisent l'usure de la tête de vis et de l'embout, et offrent une transmission de force améliorée. Les tailles courantes de vis Pozidriv sont PZ0, PZ1, PZ2, PZ3 et PZ4. Il est crucial de noter que les tournevis Phillips et Pozidriv ne sont pas interchangeables ; l'utilisation d'un outil inapproprié peut endommager irrémédiablement la tête de vis.
La vis à tête cylindrique avec une empreinte hexagonale creuse est universellement connue sous le nom de vis Allen, ou vis BTR (vis à tête hexagonale creuse Bauer et Schaurte, du nom d'une société française qui les produisait). Son utilisation requiert une clé Allen, dont la taille correspond à la distance entre les côtés opposés de l'hexagone. L'outil peut être centré facilement et en toute sécurité, permettant un vissage en ligne droite et sans "ondulation". Cette vis est particulièrement appréciée pour sa polyvalence et sa capacité à être utilisée dans des endroits difficiles d'accès, notamment grâce à la possibilité de fabriquer des clés Allen coudées. L'empreinte six pans creux permet d'atteindre un couple de serrage élevé, faisant de cette vis un choix privilégié dans l'industrie mécanique pour l'assemblage de machines et d'équipements industriels, ainsi que pour l'assemblage de meubles par les particuliers.
Cependant, l'empreinte hexagonale creuse présente quelques inconvénients. Une contrainte d'entaille significative se produit dans les coins de l'hexagone en cas de forte charge, pouvant endommager l'outil ou la vis. De plus, cette empreinte n'est pas idéale pour les couples très élevés car le diamètre de l'empreinte doit être inférieur au diamètre nominal de la vis. Pour une utilisation en extérieur, elle est moins adaptée car la saleté et l'eau peuvent s'accumuler dans l'empreinte creuse, favorisant la corrosion. L'obstruction par la rouille peut également gêner le serrage.
Pour pallier certains de ces inconvénients, il existe plusieurs variantes de vis à six pans creux. La vis CHC à tête basse permet de réduire les contraintes d'espace de vissage. La vis CHC épaulée est conçue pour assembler des pièces devant pivoter, et la vis CHC à embase crantée offre des caractéristiques spécifiques pour des assemblages plus complexes.
Différentes classes d'acier sont disponibles pour les vis CHC, allant de l'acier brut (classes 8.8, 10.9, 12.9 pour une résistance accrue) à l'acier inoxydable (A2 et A4 pour une résistance à la corrosion), en passant par l'acier zingué blanc et le zinc lamellaire pour une protection anticorrosion supplémentaire.
Contrairement à l'empreinte creuse, la vis à six pans mâle utilise la tête entière de la vis comme surface d'entraînement. L'ouverture, qui correspond à la distance entre les côtés opposés en millimètres ou en pouces, permet l'utilisation de clés polygonales, de clés à fourche ou d'outils à emmancher. Le diamètre utile de la tête de vis étant plus grand que pour le six pans creux, il est possible d'appliquer des couples de serrage très importants. Les outils pour vis à six pans mâle sont généralement plus volumineux, ce qui peut être un inconvénient dans les espaces restreints. Comme pour le six pans creux, des forces d'entaille importantes se produisent au niveau des coins des flancs, pouvant entraîner des déformations de l'empreinte. L'utilisation de clés et de douilles avec des tolérances très faibles est donc recommandée pour un ajustement idéal et une transmission parfaite des forces.
La vis Torx, reconnaissable à sa forme d'étoile à six lobes arrondis, a été conçue pour pallier les limitations des empreintes traditionnelles, notamment l'effet "cam-out". Elle offre une prise exceptionnellement bonne, rendant le glissement de l'outil pratiquement impossible. L'empreinte Torx assure une transmission de force supérieure à la plupart des autres types d'empreintes. Les forces axiales sont éliminées grâce aux arêtes profilées parallèles, qui empêchent l'embout de sortir de la tête de vis lors du vissage. La force étant transmise sur toute la surface et au centre, l'usure est minimisée, permettant même une utilisation par des robots de montage. L'absence d'effet "cam-out" protège la tête de vis, autorisant l'application de couples très élevés. Le vissage est ainsi plus rapide et plus sûr.
La vis Torx Plus est une évolution de l'empreinte Torx, caractérisée par des lobes plus aplatis. Cette modification permet d'atteindre un angle d'entraînement de 0° dans certaines zones, offrant une tenue encore améliorée entre la vis et l'embout. Elle est souvent utilisée sur de plus grandes surfaces, bénéficiant de cette optimisation pour des applications exigeantes.
Pour répondre aux besoins de sécurité, des variantes inviolables des empreintes Torx et Torx Plus ont été développées, désignées par "TR" (Tamper Resistant). Ces vis intègrent un téton central dans l'empreinte, rendant le desserrage impossible sans l'outil spécifique doté d'un logement pour ce téton. Elles sont couramment utilisées dans des environnements où la manipulation non autorisée doit être empêchée, comme dans l'électronique, l'automobile ou encore les constructions ferroviaires.
Peu répandue en France, la vis à empreinte carrée, également appelée vis Robertson, trouve son utilité dans certaines applications de mécanique, d'électricité ou d'électronique. Sa forme carrée sur la tête ne permet cependant pas l'application d'un couple de serrage particulièrement élevé.
La vis à empreinte Spanner, aussi connue sous le nom de "Snake Eyes" ou "double pointe", se distingue par deux encoches latérales rappelant des yeux de serpent. Généralement utilisée pour les vis à métaux ou à tôle, elle ne permet pas un serrage puissant. Sa particularité inviolable la rend impossible à desserrer sans l'embout spécifique, offrant un niveau de sécurité appréciable.
La vis à empreinte fendue croisée se reconnaît par ses deux fentes formant une croix sur la tête. Cette empreinte, moins courante, est une variation de la vis à empreinte fendue classique, souvent rencontrée sur des vis à tête large. Elle ne permet pas d'atteindre un couple de serrage élevé.
La vis à empreinte Frearson est une autre variante de l'empreinte cruciforme, caractérisée par une croix moins prononcée que sur les vis Phillips. Bien que peu répandue, elle est particulièrement appréciée dans le domaine maritime en raison de sa résistance et de sa fiabilité dans des environnements exigeants.
La vis à empreinte One Way est une conception inviolable très peu utilisée en France. Elle se fixe avec un tournevis plat, mais sa particularité l'empêche d'être dévissée avec le même outil. Cette caractéristique la rend adaptée à des applications où le démontage doit être rendu difficile, voire impossible sans intervention spécifique.
Au-delà des variantes spécifiques comme la Torx TR, le marché propose d'autres empreintes inviolables conçues pour renforcer la sécurité. La vis empreinte inviolable Phillips, par exemple, intègre un téton central qui la rend indesserrable sans l'outil adéquat, ajoutant une couche de protection supplémentaire. De même, la vis empreinte hexagonale inviolable combine la robustesse de l'empreinte hexagonale avec un téton central, garantissant une sécurité accrue et une résistance au démontage non autorisé.
Le choix de la bonne empreinte de vis est une étape cruciale pour assurer la fiabilité et la durabilité d'un assemblage. La diversité des profils disponibles - de la traditionnelle vis à fente aux innovations Torx et Pozidriv - offre des solutions adaptées à une multitude d'applications. Comprendre les avantages et les inconvénients de chaque type d'empreinte permet d'optimiser le couple de serrage, de minimiser l'usure des outils et des fixations, et d'améliorer l'efficacité du processus de vissage. Une sélection judicieuse garantit non seulement une fixation solide, mais contribue également à la longévité et à la sécurité de l'ensemble de la structure ou de l'équipement.
