L'installation électrique d'une climatisation est une étape cruciale pour assurer son bon fonctionnement et garantir la sécurité du logement. Avec l'augmentation des périodes de canicule, la popularité des climatiseurs, qu'ils soient fixes ou mobiles, réversibles ou gainables, a considérablement augmenté. Cependant, il est essentiel de comprendre que leur raccordement électrique ne se fait pas à la légère. Une climatisation mal raccordée au réseau électrique peut avoir des conséquences dangereuses, allant des accidents domestiques aux risques d'incendie, en passant par une surconsommation électrique et des coupures de courant. C'est pourquoi il est primordial de respecter les normes en vigueur et de faire appel à un professionnel qualifié.
Installer une climatisation soi-même est techniquement possible, mais cela exige des compétences et un savoir-faire spécifiques, particulièrement en matière d'électricité. L'installation électrique d'un climatiseur requiert de solides connaissances en électricité, et un professionnel possède les compétences nécessaires pour garantir une installation conforme aux normes de sécurité strictes. La norme NF C 15-100, qui s'applique à l'électricité domestique, interdit notamment de brancher la climatisation sur une prise électrique classique. Cet appareil doit bénéficier d'une protection au niveau du tableau électrique et doit donc être alimenté par un circuit dédié.
Faire appel à un professionnel assure une installation fiable et sécurisée, vous protégeant vous-même ainsi que votre logement. De plus, l'électricien installateur est responsable de l'installation en bonne et due forme et aux normes de votre climatisation, ce qui peut également ouvrir droit à des aides financières de l'État. Une climatisation mal raccordée au réseau électrique peut occasionner : des accidents domestiques, un fonctionnement défectueux de l'appareil, des coupures de courant et courts-circuits, un risque d'incendie, et une surconsommation électrique. L'erreur la plus courante que font les non-professionnels est de brancher trop de climatiseurs ou un climatiseur trop puissant qui va faire (au mieux) disjoncter le réseau électrique de la maison.
La sécurité est au cœur de toute installation électrique, et celle d'une climatisation ne fait pas exception. La norme NF C 15-100 est la référence en matière d'électricité domestique en France et impose des règles strictes. Elle stipule clairement que la climatisation doit être alimentée par un circuit dédié, protégé au tableau électrique, et ne peut être branchée sur une prise standard. Cette exigence vise à prévenir les surcharges et à assurer une alimentation stable, sans perturber les autres appareils électriques de la maison. En effet, une climatisation consomme une quantité significative d'énergie, surtout lors des démarrages.
Les normes de sécurité exigées sont également indiquées par l'indice de protection IP, composé de deux chiffres, qui garantit le niveau de protection contre les corps solides et les liquides.
Le circuit électrique dédié au climatiseur est une exigence fondamentale. Ce circuit doit être protégé par un disjoncteur dont l'ampérage est calculé en fonction de la puissance de l'équipement. Les circuits électriques de climatisation doivent être protégés avec des disjoncteurs allant de 10 A jusqu'à 40 A, selon l'appareil. Le type de disjoncteur spécifique pour climatiseur n'est pas standard et doit être indiqué dans la notice de l'appareil.
Par exemple, un disjoncteur de 16 A (soit 16 ampères) correspond à une puissance d'environ 3 600 W (calcul approximatif : 230 V x 16 A). Un disjoncteur de 20 A correspond à environ 4 600 W. Si votre climatiseur consomme 2 000 W, cela donne moins de 9 ampères ; dans ce cas, un disjoncteur de 10 A suffira. S'il consomme 4 000 W, soit environ 17 ampères, un disjoncteur de 20 A sera alors nécessaire. Le choix du disjoncteur repose sur deux éléments essentiels : le calibre, c'est-à-dire l'intensité maximale que le disjoncteur peut supporter, et la puissance de l'appareil.
La "mise à la terre" est un élément de sécurité essentiel qui joue un rôle fondamental dans l'installation électrique de votre climatisation. Elle sécurise l'installation électrique contre tout risque d'électrocution, notamment en cas de défaut d'isolement des fils. Elle réduit également les "fuites électriques" ou champs électriques émis par les différents appareils. La présence obligatoire d'une prise de terre sur votre appareil de climatisation vous permettra de ne pas vous électrocuter. La prise de terre est obligatoire dans toutes les pièces pour toutes les constructions et modifications/rénovations, avec un disjoncteur différentiel de 30 mA. Si certaines de vos pièces ne sont pas équipées de prise de terre, vous devez impérativement faire appel à un électricien pour mettre aux normes votre habitation avant toute installation de climatiseur.

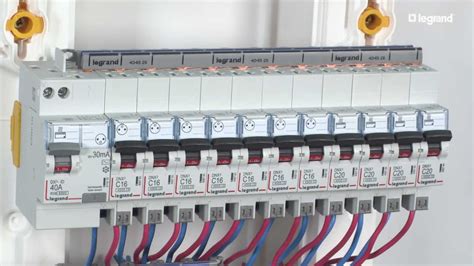

Le tableau électrique, également appelé coffret électrique ou armoire électrique, est indispensable au bon fonctionnement de toute installation électrique, y compris celle d'une climatisation. Il regroupe les dispositifs de protection et de commande qui alimentent les différents circuits du logement.

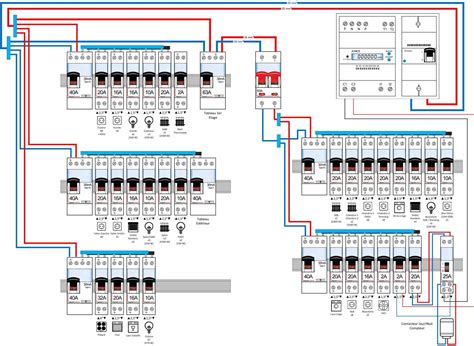

Le tableau électrique d'un logement est généralement alimenté par le réseau public. Il comprend en premier lieu un compteur électrique (par exemple, Linky), suivi d'un disjoncteur de branchement (ou disjoncteur général) qui coupe l'alimentation de l'ensemble du logement en cas de besoin. Différents circuits électriques, protégés par des disjoncteurs divisionnaires (ou magnéto-thermiques), partent ensuite du tableau pour alimenter les différentes pièces et appareils.
Selon la norme électrique NFC 15-100, une installation électrique doit comporter plusieurs types de modules :
Le raccordement électrique d'un climatiseur est une étape qui demande une attention particulière. La puissance de l'alimentation électrique dépend de la puissance du climatiseur. Par exemple, un climatiseur consommant 3 600 W nécessitera une protection adaptée, tout comme un appareil de 4 600 W. Il est essentiel de consulter la notice du constructeur pour dimensionner correctement l'installation.

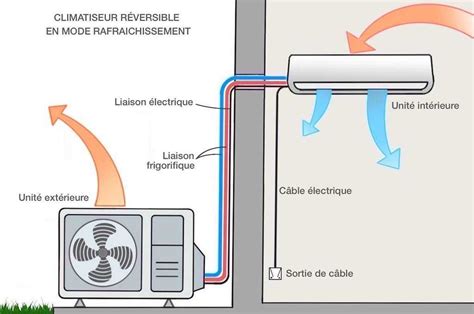

L'alimentation générale se fait généralement côté unité intérieure pour les appareils de faible puissance, et côté unité extérieure pour les plus puissants. On utilise souvent un câble R2V/1000V de 3x2,5 mm².
Bien que l'intervention d'un professionnel soit fortement recommandée, comprendre les étapes générales de l'installation électrique permet d'appréhender le processus :
Dans certains cas, notamment si une climatisation ancienne fonctionne mal ou présente de la condensation, il peut devenir nécessaire d'installer une pompe de relevage pour évacuer l'eau accumulée. Une pompe de relevage s'installe près de l'unité intérieure, lorsqu'il n'y a pas de bac à condensat prévu par le constructeur. Ce dispositif se compose d'une petite pompe et d'un capteur. Son installation est assez technique et faire appel à un professionnel vous évitera de futurs soucis tels que des courts-circuits, du bruit ou des problèmes d'étanchéité.
Le moteur asynchrone triphasé est couramment utilisé en climatisation pour sa fiabilité, sa robustesse et ses faibles exigences d'entretien. La partie fixe (stator) est logée dans un coffret acier, tandis que la partie mobile (rotor) est bobinée ou à cage. Le rotor tourne grâce aux champs magnétiques produits par des tensions alternatives. Les trois enroulements contenus dans le stator dépendent de champs magnétiques indépendants et déphasés (triphasés).
Comprendre le schéma électrique de votre climatisation est essentiel pour sa bonne installation, son bon fonctionnement, sa sécurité, un niveau sonore raisonnable et des économies d'énergie. Face à la complexité technique et aux normes strictes, faire appel à un professionnel qualifié n'est pas une dépense superflue, mais un investissement judicieux pour garantir une installation conforme aux normes de sécurité, un fonctionnement optimal, une consommation énergétique maîtrisée et une tranquillité d'esprit. N'hésitez pas à demander plusieurs devis auprès de professionnels certifiés et à vérifier leurs références avant de faire votre choix.
