Le plancher chauffant, autrefois considéré comme une révolution dans l'habitat collectif dès les années 60, est aujourd'hui un système de chauffage plébiscité pour son confort thermique et son efficacité énergétique. Loin des radiateurs encombrants et des variations de température désagréables, il offre une chaleur homogène et douce. Cependant, pour atteindre le niveau de performance et de confort que nous connaissons aujourd'hui, le plancher chauffant hydraulique a nécessité des années d'évolution et d'adaptations. L'optimisation du "schema chaufferie plancher chauffant" est au cœur de cette réussite, garantissant une diffusion thermique idéale dans chaque pièce.

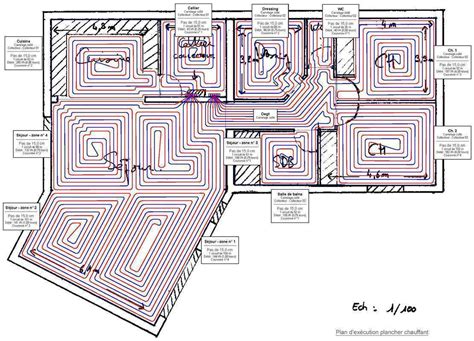

Le calepinage, ou la manière dont les boucles de tubes sont disposées, est une étape cruciale dans l'installation d'un plancher chauffant. Il ne s'agit pas seulement de recouvrir une surface de tubes, mais d'une véritable stratégie pour assurer une répartition homogène de la chaleur et minimiser les pertes d'énergie. Les règles de base du calepinage visent à optimiser la longueur des boucles, leur emplacement par rapport aux murs extérieurs et intérieurs, et leur intégration dans la configuration des pièces.
L'eau circulant dans le système, idéalement chauffée entre 35 et 50°C, doit être dirigée de manière à compenser les déperditions thermiques les plus importantes. C'est pourquoi, si la direction d'écoulement de l'eau n'est pas explicitement indiquée dans le schéma, il est primordial de noter que l'arrivée de l'eau (le circuit le plus chaud) doit se faire le long des murs extérieurs. Cette règle fondamentale permet de concentrer l'apport calorifique là où les pertes d'énergie sont les plus significatives, assurant ainsi une température ambiante plus constante et confortable. La longueur des boucles est également un paramètre essentiel ; elle ne doit généralement pas dépasser 120 mètres pour garantir un bon équilibrage hydraulique et une diffusion thermique optimale sur une surface allant de 12 à 20 m² par boucle, selon le pas choisi.
Les exemples illustrés dans ce guide montrent des réalisations de boucles en fonction de la forme des pièces à équiper, introduisant une nouvelle règle de pose à chaque étape, par ordre croissant de complexité.

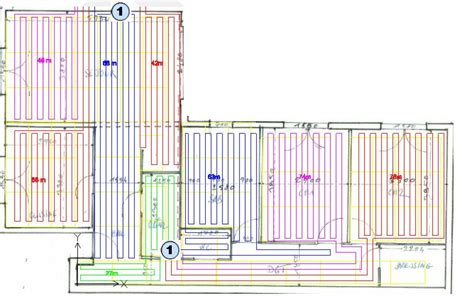

Dans une pièce d'une superficie de 12,1 m², une seule boucle est souvent suffisante. La longueur calculée d'environ 63 mètres (en utilisant une moyenne de 5,2 ml/m²) se trouve inférieure au maximum recommandé, garantissant ainsi une performance optimale. La direction de la boucle est primordiale : elle est conçue de telle sorte que la partie la plus chaude se trouve contre un mur extérieur. Par ailleurs, on minimise les "U" (les changements de direction brusques) en favorisant l'implantation des longueurs de tuyaux parallèles au mur le plus long.
Règle n°1 : Une boucle part des murs extérieurs vers l'intérieur, et on minimise les retours pour une efficacité accrue.

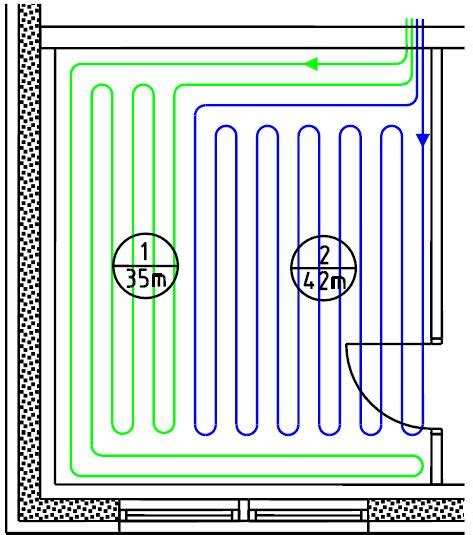

Pour une pièce de 14,2 m², deux circuits peuvent être nécessaires. Dans ce cas, il est essentiel de planifier de manière à ce que les parties les plus chaudes se trouvent le long des murs extérieurs. La boucle courant le long du mur extérieur, subissant plus de déperditions, sera prévue plus courte (par exemple, 35 mètres) que la seconde boucle (par exemple, 42 mètres). Cette différence de longueur permet d'équilibrer l'apport en calories des deux boucles, assurant une température homogène sur toute la surface.
Règle n°2 : La boucle passant près du mur extérieur est plus courte qu'une autre partant d'un mur intérieur pour compenser les déperditions.
Alternativement, un circuit peut être partagé avec une pièce adjacente pour diminuer le nombre total de boucles, ou, exceptionnellement, une seule boucle de 16mm de diamètre, idéalement en paroi de 1,5mm comme le PERT, pourrait être envisagée.

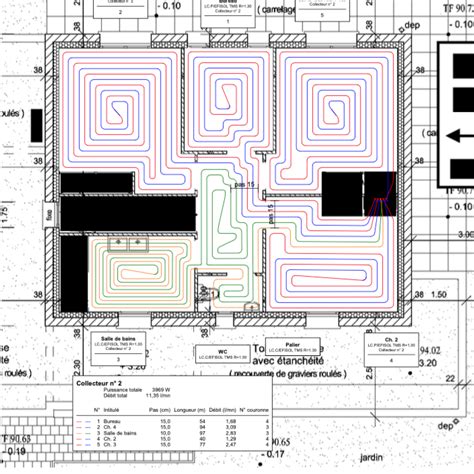

Lorsque l'on partage un circuit entre deux pièces de 14,2 m² chacune, on peut optimiser la longueur des boucles. Par exemple, un circuit bleu peut couvrir 8 m² supplémentaires si nécessaire. Le choix entre des boucles optimisées ou des boucles indépendantes par pièce dépendra de la volonté de pouvoir régler le chauffage individuellement par pièce au niveau du collecteur ou par thermostat.
Règle n°3 : L'optimisation des boucles peut se faire en les partageant entre pièces adjacentes pour une meilleure gestion de l'espace et des ressources.

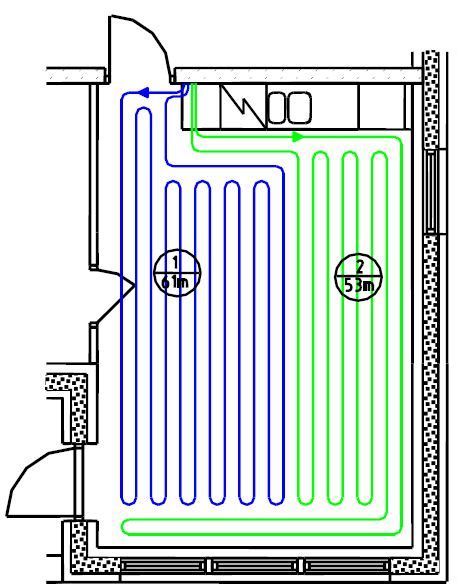

Dans une cuisine de 24,9 m², si une partie (1,8 m²) sous le mobilier de cuisine n'est pas chauffée, la surface à chauffer est de 23,1 m². Le long d'un mur, une bande peut ne pas être chauffée par manque de place pour un aller-retour supplémentaire. Il est alors préférable que ce problème soit localisé le long d'un mur intérieur plutôt que d'un mur extérieur. Pour compenser ce manque de chauffage le long du mur, on veillera à ce que l'arrivée de la boucle se fasse contre ce mur.
Règle n°4 : On positionne les boucles de l'extérieur vers l'intérieur pour conserver le chauffage le long des murs extérieurs. La compensation se fait par l'arrivée de la boucle le long du mur concerné.
Pour un séjour de 17,90 m², deux boucles peuvent être nécessaires. Si le couloir et une salle d'eau y mènent, on peut optimiser la taille des boucles en les prolongeant dans ces zones de passage.
Règle n°5 : L'optimisation des boucles se fait entre plusieurs pièces et particulièrement avec les couloirs menant à la nourrice.
Dans une chambre nécessitant deux boucles, l'optimisation de la forme des boucles peut se faire en fonction de la forme de la pièce et de la position des nourrices. L'objectif est de minimiser les découpes des plaques de plancher chauffant sec.
Règle n°6 : L'optimisation du positionnement des boucles dans une pièce se fait pour minimiser les découpes et le parcours pour arriver à la nourrice.

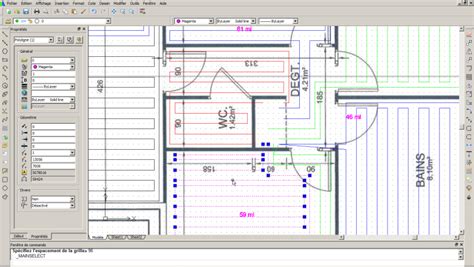

Dans un salon nécessitant trois boucles avec une nourrice excentrée, la pose en canard peut être une solution. La première boucle, la plus éloignée, est créée en premier. Les allers et retours sont ensuite réalisés avec un pas de 20 cm, permettant l'utilisation de plaques droites découpées à la bonne largeur. Les boucles suivantes seront ainsi légèrement moins longues. Cette méthode forme un "couloir" de plusieurs tuyaux de large, optimisant la couverture thermique.
Règle n°7 : La boucle la plus éloignée est créée en premier, puis les boucles suivantes sont réalisées en décalant les allers-retours pour une couverture homogène.
Une pièce de très grande longueur pose le problème de l'optimisation des boucles, car un aller-retour peut facilement dépasser 20 mètres, rendant difficile l'obtention de boucles de 55 à 70 mètres. Dans ce cas, il est judicieux de diviser la pièce en plus petites longueurs pour y adapter le calepinage.
Le plancher chauffant basse température (PCBT) offre un chauffage homogène et un confort d'utilisation élevé. L'eau circule entre 35 et 50°C, la chaleur à la surface du sol n'excédant jamais 28°C et la chaleur ambiante 19°C, procurant le même confort qu'un radiateur à 20°C. Les anciens systèmes chauffaient l'eau à plus de 60°C, causant surchauffe et inconfort.
Le principe est similaire aux radiateurs : l'eau chauffée par une chaudière ou une pompe à chaleur circule dans des tubes (cuivre, métal, polybutène ou PER). La chaleur est diffusée par rayonnement, chauffant murs, meubles et corps massifs, qui restituent ensuite la chaleur à l'air ambiant. Un collecteur permet de régler le débit et la température, et d'effectuer le désembouage périodique.
L'installation comprend des panneaux isolants sur la dalle, le circuit hydraulique, une chape pour la diffusion de chaleur, et un revêtement de sol favorisant cette diffusion (carrelage recommandé, parquet massif à éviter). En rénovation, la pose sèche, où les tubes sont fixés dans des espaces aménagés dans l'isolant, évite de surélever les pièces. L'entretien se limite à un désembouage tous les 5 ans environ.
Certains systèmes sont réversibles et peuvent agir comme climatiseur en été lorsqu'ils sont reliés à une pompe à chaleur réversible, devenant ainsi un plancher rafraîchissant. Ce système est économique, pratique, sain (diffusion par rayonnement) et permet un meilleur aménagement des espaces.
Le prix se situe généralement entre 70 et 110 € par mètre carré, influencé par la nature et le diamètre des tuyaux, le prix du collecteur et les tarifs du chauffagiste.
L'installation d'un plancher chauffant, plus appropriée aux constructions neuves qu'aux rénovations complexes, demande une méthodologie rigoureuse.
Le sol support doit être propre, plan et exempt de débris. Les cloisons, huisseries et bâtis verticaux doivent être installés avant le début des travaux.
Les collecteurs, ou nourrices, sont les éléments centraux du système. Ils doivent être centrés par rapport aux pièces à desservir, idéalement dans des placards ou encastrés. Un collecteur par niveau est prévu, et pour des installations supérieures à 100m², plusieurs collecteurs facilitent la distribution et l'équilibrage hydraulique.
Cette bande assure la désolidarisation de la dalle chauffante des éléments verticaux (murs, poteaux) et agit comme joint de dilatation. Elle est installée sur le pourtour de toutes les pièces et éléments verticaux en contact avec la dalle.
Ces plaques constituent le support thermique du circuit hydraulique. Leur pose se fait pièce par pièce, en respectant l'alignement des plots et en assurant une jonction propre entre les plaques. L'ajustement doit être précis pour éviter l'infiltration de béton.
C'est l'étape centrale. Le réseau hydraulique, composé de boucles individuelles, distribue l'eau chauffée. Les tubes doivent respecter un certain pas (distance entre les tubes) en fonction des besoins en température. Des distances minimales doivent être respectées par rapport aux murs, baignoires, meubles, conduits de cheminée, etc. Toute traversée de mur doit être protégée par un gainage.
Le remplissage se fait circuit par circuit pour faciliter la purge. Il est recommandé d'ajouter de l'antigel à l'eau pour la protéger du gel, du tartre, des algues et de la corrosion. La purge de l'air s'effectue en ouvrant les purgeurs d'air.
Après la mise en eau, un test de pression est essentiel pour vérifier l'étanchéité. Une pompe à épreuve est utilisée pour atteindre une pression minimale de 4 bars, maintenue pendant 48 heures. Une vérification visuelle de l'absence de fuites est également réalisée.
La chape enrobe les tubes et assure la diffusion de la chaleur. Elle doit être réalisée conformément aux normes (DTU), avec un dosage minimum de 350 kg/m³ de béton. L'épaisseur minimale est de 30mm sans joint de fractionnement, ou 40mm avec joint. Les joints de fractionnement sont nécessaires pour les surfaces supérieures à 40m² ou les distances supérieures à 8 mètres. Le séchage de la chape est de 14 jours minimum.
La mise en chauffe ne peut commencer que 14 jours après le coulage de la chape. La température du fluide chauffant est augmentée progressivement sur 10 jours par paliers de 5°C maximum pour éviter les chocs thermiques.
Le choix du revêtement influence la performance thermique. Le carrelage est idéal pour sa conductivité. Les revêtements stratifiés et les parquets contrecollés doivent être spécifiquement adaptés. Le parquet massif est déconseillé. La pose doit être réalisée conformément aux DTU spécifiques à chaque type de revêtement.
La performance et la longévité d'un plancher chauffant dépendent de la qualité des matériaux :
Un entretien régulier est crucial :
La mise en place d'un plancher chauffant hydraulique, bien que technique, est un investissement durable pour un confort thermique exceptionnel et des économies d'énergie significatives. Une conception soignée du "schema chaufferie plancher chauffant", une installation méticuleuse et un entretien régulier sont les clés de sa performance à long terme.
