La gestion du calorifugeage, qu'il s'agisse de réseaux de ventilation ou de canalisations, est une étape fondamentale dans la conception de projets MEP (Mécanique, Électricité, Plomberie) pour garantir l'efficacité énergétique, le confort thermique et le respect des normes. Revit, en tant que logiciel de modélisation des données du bâtiment (BIM), offre des fonctionnalités puissantes pour aborder cette tâche de manière précise et intégrée. Cet article explore en profondeur les méthodes et les subtilités du calorifugeage des gaines de ventilation et des réseaux de canalisations dans Revit, en tirant parti des capacités du logiciel pour optimiser ce processus.
Dans le domaine de la ventilation, l'isolation des gaines joue un rôle crucial dans la prévention des pertes de chaleur ou de froid, la réduction du bruit et la condensation. Revit permet de gérer cette isolation de manière systématique.
Pour isoler un réseau de gaines dans Revit, l'utilisateur doit sélectionner le réseau concerné. Il est crucial de ne pas sélectionner les bouches de ventilation lors de cette opération, car ces éléments ne sont généralement pas isolés dans un réseau de ventilation. Cette exclusion garantit que l'isolation est appliquée uniquement aux sections appropriées des gaines.
Une fois les gaines sélectionnées, l'ajout d'une isolation adéquate est possible. Revit propose une bibliothèque de types d'isolation qui peuvent être assignés aux gaines. Le choix du type et de l'épaisseur de l’isolant est une décision de conception qui dépend de divers facteurs tels que la température de l'air transporté, les conditions ambiantes et les exigences de performance énergétique.
La représentation graphique de cette isolation est également gérée par Revit. Visuellement, l'isolation peut être rendue par des lignes sur le côté des gaines, offrant ainsi une distinction claire entre la gaine nue et la gaine isolée dans le modèle. Cette visualisation est essentielle pour la compréhension du projet et pour la documentation.
Pour une compréhension plus approfondie de la manière d'isoler les réseaux de ventilation dans Revit, une ressource vidéo peut être particulièrement utile :
Un défi fréquemment rencontré par les dessinateurs consiste à gérer le calorifugeage, surtout lors de modifications ou d'ajouts au projet. La création d'une nomenclature pour le calorifugeage peut être une approche, mais elle présente l'inconvénient de nécessiter une mise à jour manuelle à chaque modification ou ajout de section de réseau. Il est alors nécessaire de se rappeler d'ajouter l'isolation à chaque extrémité de réseau nouvellement ajouté, tout en se souvenant de l'épaisseur d'isolant appropriée à utiliser en fonction du diamètre de la gaine.
Des solutions plus automatisées sont recherchées pour pallier cette contrainte. L'exploration de plugins, comme le plugin Armacell mentionné, peut offrir des fonctionnalités avancées pour la gestion de l'isolation. Cependant, la difficulté d'installation de tels outils peut parfois constituer un obstacle.
L'automatisation via des outils tels que Dynamo s'avère être une alternative prometteuse. Il serait ainsi possible de développer des scripts qui permettent au logiciel de piocher dans un tableau les épaisseurs à appliquer en fonction du type de système et du diamètre de la gaine. Cette approche, basée sur des données pré-définies, réduirait considérablement le risque d'erreurs et le temps consacré à la gestion manuelle de l'isolation.
Il est également important de noter que pour des applications spécifiques, comme le désenfumage, l'ajout d'un revêtement à l'intérieur des gaines peut être nécessaire. Revit permet de modéliser ces éléments de manière distincte, offrant ainsi une flexibilité pour répondre à des exigences techniques particulières.
L'isolation des réseaux de canalisations est tout aussi essentielle que celle des gaines de ventilation. Elle vise à maintenir la température des fluides (eau chaude, eau froide, vapeur, etc.), à prévenir la condensation, à réduire les pertes d'énergie et à protéger les canalisations contre le gel. Revit offre une méthodologie claire pour l'application de l'isolation à ces réseaux.

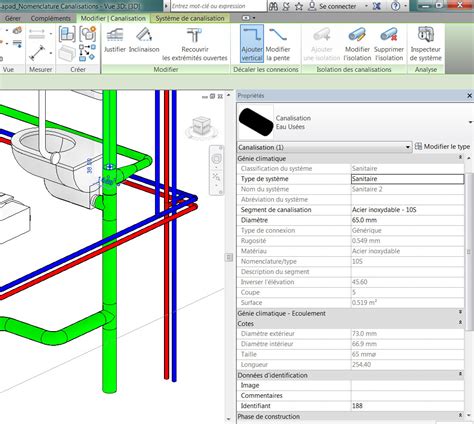

La procédure pour ajouter de l'isolation aux réseaux de canalisations dans Revit commence par le dessin des canalisations et des équipements associés. Une fois le réseau modélisé, l'utilisateur peut procéder à l'ajout de l'isolation. Revit propose une variété de types d'isolation, tels que la mousse phénolique et la laine minérale, chacun avec ses propriétés thermiques spécifiques.
Le choix de l'isolant et la personnalisation de son épaisseur selon les besoins sont des étapes clés. Cette personnalisation est essentielle pour atteindre les performances thermiques souhaitées et pour se conformer aux normes énergétiques en vigueur. Il est possible d'appliquer l'isolation uniformément sur l'ensemble d'un réseau ou d'exclure certains composants, comme les accessoires de canalisation (coudes, tés, réductions), si cela est nécessaire pour des raisons techniques ou de faisabilité.
Comme pour les gaines, Revit offre des options graphiques pour visualiser l'isolation des canalisations. La modification de l'épaisseur des lignes et l'utilisation de couleurs spécifiques permettent d'améliorer la clarté visuelle du modèle. Cette représentation est fondamentale pour la compréhension du projet par tous les intervenants, qu'ils soient techniciens, ingénieurs ou clients. Une bonne visualisation facilite l'identification des éléments isolés et la distinction entre les différents types d'isolation ou les zones nécessitant une attention particulière.
Ces connaissances sont absolument essentielles pour assurer l'efficacité énergétique de vos projets de plomberie et chauffage tout en respectant les normes en vigueur. Une isolation bien conçue et correctement modélisée dans Revit contribue directement à la réduction de la consommation d'énergie, à l'amélioration du confort des occupants et à la diminution des coûts d'exploitation des bâtiments.
Bien que Revit soit un outil puissant pour la gestion du calorifugeage dans les projets MEP, il est pertinent de connaître les alternatives à Revit pour ce type de tâches. Des logiciels comme AutoCAD MEP et Navisworks peuvent également être utilisés dans le processus de conception et de coordination des installations techniques. AutoCAD MEP, par exemple, permet la modélisation 2D et 3D des systèmes CVC (Chauffage, Ventilation et Climatisation) et de plomberie, tandis que Navisworks est principalement utilisé pour la détection des conflits et la revue de projet, des fonctions qui peuvent indirectement aider à la gestion de l'isolation en identifiant les problèmes potentiels d'interférence.
Cependant, l'approche BIM intégrée de Revit offre un avantage significatif en permettant de gérer le calorifugeage directement au sein du modèle 3D du bâtiment. Cette intégration facilite la coordination entre les différentes disciplines (architecture, structure, MEP) et assure que l'isolation est prise en compte dès les premières phases de conception.
Pour aller plus loin dans l'optimisation de la gestion du calorifugeage dans Revit, l'exploration de solutions personnalisées via Dynamo ou de plugins spécialisés reste une voie de développement importante. Ces outils peuvent aider à automatiser les tâches répétitives, à intégrer des bases de données d'isolation spécifiques aux fabricants et à générer des nomenclatures plus précises et dynamiques. L'objectif est de rendre le processus de calorifugeage aussi efficace et intégré que possible dans le flux de travail BIM.
L'adoption de bonnes pratiques et l'utilisation judicieuse des fonctionnalités de Revit, complétées par des outils d'automatisation si nécessaire, permettent de concevoir des installations MEP performantes, économes en énergie et conformes aux exigences réglementaires les plus strictes. La modélisation précise du calorifugeage dans Revit est donc un élément clé pour la réussite d'un projet de construction durable et performant.
