L'intégration d'un système de chauffage par le sol, communément appelé plancher chauffant, représente une solution de confort thermique particulièrement appréciée dans les constructions modernes comme dans les rénovations. Son fonctionnement repose sur la diffusion homogène d'une chaleur douce, principalement par rayonnement, offrant ainsi une sensation de bien-être inégalée par rapport aux systèmes de chauffage traditionnels tels que les radiateurs. La pose d'un plancher chauffant sur une dalle pleine, qu'il s'agisse d'une construction neuve ou d'une rénovation sur un support existant, demande une méthodologie rigoureuse pour garantir son efficacité, sa durabilité et sa conformité aux normes en vigueur. Ce guide détaille les étapes clés de l'installation d'un plancher chauffant hydraulique sur dalle pleine, en s'appuyant sur les préconisations des normes DTU (Documents Techniques Unifiés) et les meilleures pratiques du secteur.

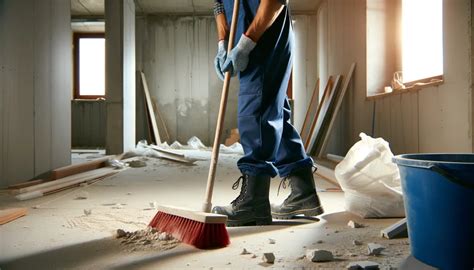

Avant toute intervention sur le système de chauffage lui-même, une préparation méticuleuse du support est primordiale. La dalle pleine doit être rigoureusement propre, plane et exempte de tout débris, poussière ou aspérité. L'objectif est de créer une surface stable et uniforme qui servira de fondation à l'ensemble du système. Il est impératif que les cloisons intérieures et les huisseries soient déjà installées. De même, tous les éléments bâtis verticaux, tels que les cheminées, les conduits de ventilation ou les murs porteurs, doivent être mis en place avant le début des travaux de pose du plancher chauffant. Cette étape garantit que le système sera intégré dans une structure finie et stable, évitant ainsi toute intervention ultérieure qui pourrait compromettre l'intégrité de l'installation.
Conformément aux réglementations, notamment le DTU 70-1 et le DTU 65-8, il est formellement interdit d'intégrer des canalisations électriques ou sanitaires directement dans la dalle flottante. Si de telles canalisations doivent courir sur le support avant la pose de la dalle, elles doivent impérativement être noyées dans un "ravoirage". Le ravoirage est une couche de mortier destinée à niveler le support et à enrober les canalisations, assurant ainsi une surface plane et une protection adéquate. Cette couche doit être réalisée dans le respect strict des normes de construction pour garantir la sécurité et la performance du système.

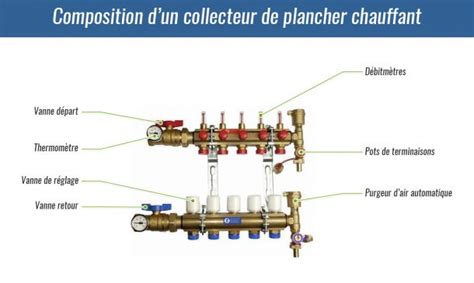

Les collecteurs constituent l'élément central du système de chauffage hydraulique. Ils sont responsables de la distribution de l'eau chauffée vers les différentes boucles de tubes et du retour de l'eau refroidie vers la source de chaleur (chaudière, pompe à chaleur). Leur emplacement est donc d'une importance capitale pour l'efficacité globale du système. Idéalement, les collecteurs sont installés dans des endroits discrets comme des placards, ou peuvent être encastrés dans les murs pour une intégration esthétique et fonctionnelle.
Le positionnement des collecteurs doit être centré par rapport aux pièces qu'ils desservent afin d'optimiser la longueur des circuits et de minimiser les pertes de charge. En règle générale, un ensemble collecteur est prévu par niveau de bâtiment. Cependant, pour les installations dont la surface dépasse 100 m², il est fortement recommandé de mettre en place plusieurs ensembles collecteurs. Cette configuration permet une meilleure répartition hydraulique, facilite l'équilibrage du circuit global et améliore la réactivité du système de chauffage. Un équilibrage précis des débits entre les différentes boucles est essentiel pour assurer une température homogène dans toutes les pièces et optimiser la consommation d'énergie.
La bande de désolidarisation, également appelée bande périphérique, joue un rôle crucial dans l'installation d'un plancher chauffant. Elle agit comme un joint de dilatation et assure l'isolation acoustique et thermique entre la dalle chauffante et les éléments verticaux du bâtiment. Son rôle est multiple : elle isole la dalle chauffante des murs, des poteaux, des cloisons et des autres éléments structurels en contact avec elle, permettant ainsi à la dalle de se dilater librement sous l'effet de la chaleur sans créer de contraintes ou de fissures. Elle agit également comme un joint de dilatation entre le bord du sol chauffant et les traversées (par exemple, les seuils de porte).
Cette bande doit être installée sur tout le pourtour de chaque pièce, en contact avec les murs, les piliers, les bords de cheminée, les emprises d'escalier, et de manière générale, tous les éléments verticaux qui seront en contact avec la future dalle. Sa présence est indispensable pour prévenir les ponts thermiques et acoustiques, et pour garantir la longévité de l'installation. L'épaisseur de la bande périphérique dépendra du type de dalle et des exigences d'isolation, mais elle est généralement composée de matériaux souples et isolants comme la mousse de polyéthylène ou la laine de roche.
La pose des plaques isolantes constitue une étape clé dans la préparation du support thermique du plancher chauffant. Ces éléments forment la base sur laquelle le circuit hydraulique sera disposé. Leur fonction principale est d'empêcher la chaleur de se dissiper vers le bas, dans la structure du bâtiment, et de la diriger vers le haut, dans la pièce à chauffer. Cette isolation est donc fondamentale pour l'efficacité énergétique du système.
La pose des plaques se fait généralement pièce par pièce, en commençant par l'angle opposé à l'entrée de la pièce pour faciliter le travail et minimiser les chutes. Il est conseillé de débuter par les pièces les plus grandes afin d'utiliser judicieusement les chutes pour combler les espaces plus petits, comme ceux situés contre les murs ou dans les placards. Il est essentiel de respecter scrupuleusement l'alignement des plots ou des fixations prévues sur les plaques pour assurer une surface régulière et stable pour la pose ultérieure des tubes.
Dans les zones où les plaques de différentes pièces ne coïncident pas parfaitement, il est nécessaire de réaliser une jonction propre en utilisant les chutes de plaques, puis de les scotcher solidement. Cet ajustement précis est vital pour éviter toute infiltration de béton lors du coulage de la dalle, ce qui pourrait créer des ponts thermiques ou des défauts dans la structure. Les espaces résiduels, notamment autour des éléments verticaux, doivent être comblés avec de la mousse de polyuréthane pour garantir une étanchéité thermique et acoustique complète.

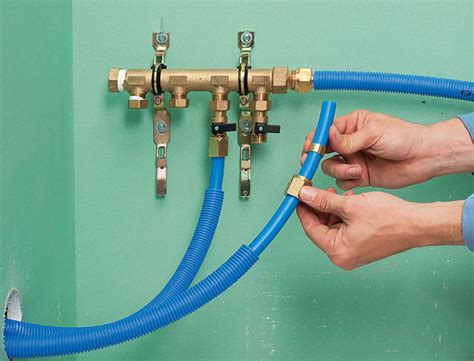

La pose du tube PER (Polyéthylène Réticulé) ou du tube multicouche est l'étape centrale de l'installation du plancher chauffant hydraulique. Le réseau hydraulique, constitué de boucles individuelles, est responsable de la distribution de l'eau chauffée sur toute la surface du plancher. Le tube est fixé sur les plaques isolantes et doit respecter un espacement précis, appelé "pas", qui est déterminé en fonction des besoins en température de chaque pièce.
Le principe de la boucle ou circuit est fondamental : une boucle correspond à la longueur maximale de tube installée, généralement limitée à 120 mètres linéaires, pour chauffer une surface allant de 12 à 20 m², selon le pas choisi. Cette distribution homogène assure une température uniforme sur l'ensemble du sol.
Des distances de sécurité strictes doivent être respectées lors de la réalisation des circuits, conformément au DTU 65.14 :
Toute traversée de mur ou de cloison par le tube doit être protégée par un gainage approprié. Ce gainage doit dépasser d'au moins 100 mm de chaque côté de la cloison pour permettre la libre dilatation du tube et assurer une protection mécanique et thermique adéquate.
La mise en eau du circuit hydraulique est une étape critique qui précède le coulage de la chape. Elle permet de vérifier l'absence d'air dans le réseau et de s'assurer de son bon fonctionnement avant de le "verrouiller" sous la chape. Le remplissage doit être effectué circuit par circuit pour faciliter la purge complète de l'air.
Il est recommandé d'ajouter un mélange d'antigel à l'eau. Ce mélange, généralement composé d'un volume d'antigel pour trois volumes d'eau, assure une protection contre le gel (essentiel si l'installation est réalisée en période froide ou dans des zones sujettes au gel), prévient le tartre, la formation d'algues et la corrosion des éléments métalliques du système, garantissant ainsi une performance optimale et une longévité accrue du système de chauffage.
Le test de pression du circuit hydraulique est une étape absolument essentielle pour valider l'installation du plancher chauffant avant la mise en place de la chape d'enrobage. Il permet de détecter toute fuite potentielle qui, si elle n'était pas corrigée à ce stade, pourrait entraîner des dégâts coûteux et complexes à réparer une fois la chape coulée.

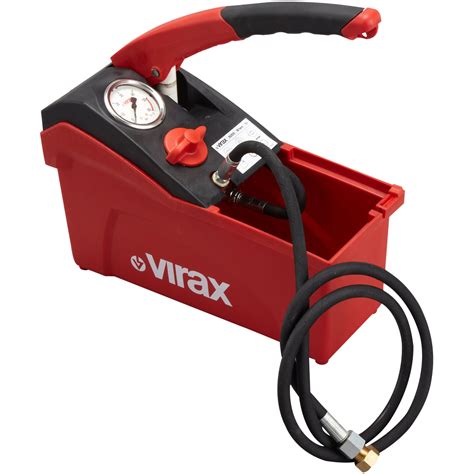

Après la mise en eau et la purge complète, il faut vérifier l'étanchéité de l'ensemble du plancher chauffant. Pour cela, on raccorde une pompe à épreuve au circuit hydraulique. La pompe est actionnée jusqu'à atteindre une pression minimale de 4 bars. L'installation est ensuite laissée sous pression pendant une période de 48 heures.
Il est possible qu'un réajustement de la pression soit nécessaire après quelques heures. Cela est dû à l'élasticité des matériaux (tubes, raccords) qui peuvent se détendre légèrement sous la pression. L'objectif est de vérifier qu'il n'y a aucune diminution significative de la pression hydraulique pendant ces 48 heures, ce qui confirmerait que l'installation est parfaitement étanche. Une vérification visuelle attentive de l'ensemble des circuits, depuis le départ jusqu'au retour au collecteur, permet de s'assurer de l'absence de toute trace de fuite, même minime. Si un léger resserrement des raccords s'avère nécessaire, il doit être effectué avec précaution.

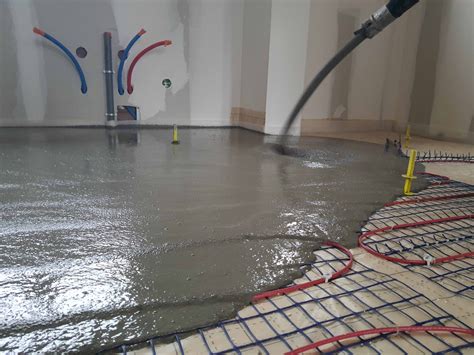

La mise en œuvre de la chape d'enrobage est l'étape qui finalise la structure thermique du plancher chauffant. Cette chape, coulée sur les tubes, a pour rôle d'enrober le circuit hydraulique, de le protéger mécaniquement et d'assurer une diffusion homogène de la chaleur dans la pièce.
Lors de la phase d'enrobage et pendant la prise du béton, plusieurs conditions strictes doivent être respectées pour garantir la qualité et la durabilité de la chape :
La chape doit être réalisée conformément aux prescriptions du DTU. Son dosage en ciment doit être d'au moins 350 kg/m³ de béton. Un dosage conseillé est de 350 kg/m³ de béton avec 4% de fluidifiant, soit environ 1,41 litre par m³ de béton, pour faciliter sa mise en œuvre et assurer une bonne homogénéité.
L'épaisseur de la chape au-dessus du tube PER est un paramètre important pour la performance du système :
Les joints de fractionnement sont essentiels pour prévenir la fissuration de la dalle. Ils sont obligatoires pour toutes les surfaces supérieures à 40 m² et pour toutes les distances supérieures à 8 mètres. Un joint de fractionnement doit également être prévu au seuil de porte. Il interrompt la continuité de la dalle sur une partie ou la totalité de son épaisseur, y compris le revêtement de sol, afin de gérer les contraintes de retrait et de dilatation. Ces joints complètent l'action des treillis anti-retrait ou des fibres ajoutées au béton.
Le temps de séchage de la chape est d'une durée minimale de 14 jours avant la mise en chauffe du plancher.
La mise en chauffe du plancher chauffant ne peut intervenir qu'après un délai de séchage minimum de 14 jours suivant le coulage de la chape. Ce délai est crucial pour permettre au béton d'atteindre une résistance mécanique suffisante et d'éliminer l'humidité résiduelle.
La température du fluide chauffant (eau provenant de la chaudière ou de la pompe à chaleur) ne doit pas être augmentée brutalement. Elle est montée progressivement jusqu'à atteindre la température de fonctionnement nominale sur une période d'environ 10 jours. Cette montée en température s'effectue par paliers successifs, avec une augmentation maximale de 5°C par palier.
Ce protocole de montée en température progressive est fondamental pour plusieurs raisons :
Dans le cas d'une chape liquide, il est recommandé de se référer à l'avis technique du CSTB (Centre Scientifique et Technique du Bâtiment) correspondant au produit utilisé, car les conditions de mise en œuvre et de mise en chauffe peuvent varier.
La pose du revêtement de sol constitue l'étape finale de l'installation du plancher chauffant. Le choix du revêtement est déterminant pour la performance thermique du système, car il influence directement la capacité du sol à restituer la chaleur dans la pièce. Il est donc impératif de sélectionner un revêtement compatible avec le chauffage au sol.
La pose du revêtement ne peut être réalisée qu'après une période de mise en température de la dalle (environ 10 jours de chauffe progressive) suivie d'un arrêt du chauffage pendant au moins 24 heures. Cette procédure permet à la dalle d'atteindre une température stable et de s'assurer qu'il n'y a plus de mouvement lié à la dilatation thermique.
Différents types de revêtements de sol peuvent être posés sur un plancher chauffant, chacun avec ses spécificités et les normes à respecter :
Revêtements scellés (Carrelage, Pierre Naturelle) : Ces revêtements, comme le carrelage, offrent une excellente conductivité thermique, ce qui en fait un choix privilégié pour les planchers chauffants. Leur pose doit être réalisée conformément au DTU 52.1, en utilisant des colles et des mortiers adaptés aux planchers chauffants, qui doivent rester souples pour accompagner les dilatations.
Revêtements stratifiés : Les revêtements stratifiés et leurs sous-couches doivent avoir fait l'objet d'un Avis Technique favorable du CSTB pour une utilisation sur plancher chauffant. Il est essentiel de choisir des produits spécifiquement conçus pour cet usage, qui garantissent une bonne transmission de la chaleur et une résistance aux variations de température.
Plancher Bois : Les parquets en bois doivent être conformes à la norme NF P 63-203-1. Les bois ayant une forte densité et une faible inertie thermique sont généralement recommandés. Il est souvent conseillé de poser un parquet contrecollé plutôt qu'un parquet massif, car il est moins sensible aux variations d'humidité et de température. La pose sera réalisée conformément au DTU 51.2. Il est important de noter qu'une phase de mise en chauffe du plancher chauffant durant deux semaines est généralement requise avant la pose du parquet, suivi d'un arrêt du chauffage pendant la pose.
Revêtements collés (autres que carrelage et parquet) : La pose de ces revêtements s'effectue après la période de mise en température de la dalle et l'arrêt du chauffage. Les conditions de pose dépendent du type spécifique de revêtement et doivent suivre les éléments suivants :

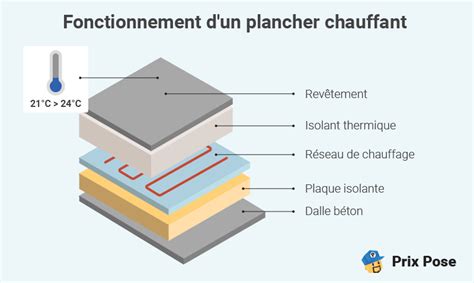

Le plancher chauffant est un système de chauffage intégré à la structure même du bâtiment, fonctionnant généralement à basse température (environ 35°C en sortie de générateur de chaleur). La dalle béton emmagasine la chaleur et la restitue par rayonnement, créant un confort thermique exceptionnel. Les évolutions techniques ont permis de développer des solutions pour intégrer les tuyaux du plancher chauffant directement dans la dalle de compression, simplifiant le chantier et réduisant l'épaisseur totale du complexe de sol. Cette technique, conforme au NF DTU 65.14 P2, impose des contraintes strictes comme la régulation pièce par pièce, une température de sol ne dépassant pas 28°C, et une épaisseur minimale de béton de 4 cm au-dessus des tubes, nécessitant une dalle de compression d'environ 7 cm. Les systèmes modernes intègrent des rupteurs périphériques et de refend pour améliorer l'isolation et la performance globale.
Concernant la pose sur des supports anciens, comme des dalles béton existantes, des solutions existent, souvent basées sur l'ajout d'isolants et de systèmes de diffusion de chaleur adaptés, tels que les systèmes Caleosol, qui permettent une intégration sur divers types de sols, y compris des dalles peu isolées ou même des planchers bois. L'objectif est toujours de maximiser la diffusion de la chaleur vers le haut tout en minimisant les pertes vers le bas.
Il est important de noter que le plancher chauffant électrique, bien que plus rapide à installer et offrant une chauffe rapide, est généralement moins économique sur le long terme et n'est pas éligible aux aides financières, contrairement aux systèmes hydrauliques qui, bien que plus complexes à installer, offrent une meilleure efficacité énergétique et un confort plus constant.
