L'environnement intérieur d'un espace, qu'il s'agisse d'une résidence, d'un bureau ou d'un lieu commercial, est fortement influencé par la qualité de sa ventilation. Au cœur des systèmes de ventilation mécanique, les bouches d'aération jouent un rôle crucial en assurant la diffusion de l'air. Parmi les composants essentiels qui garantissent une distribution d'air optimale et un confort acoustique, le plénum de ventilation phonique pour les espaces à deux pièces, souvent désigné dans le contexte des systèmes gainables, mérite une attention particulière. Cet élément, bien que parfois méconnu du grand public, est un maillon central dans l'architecture d'un système CVC (Chauffage, Ventilation et Climatisation), contribuant de manière significative à l'efficacité énergétique, à la réduction du bruit et au bien-être des occupants.

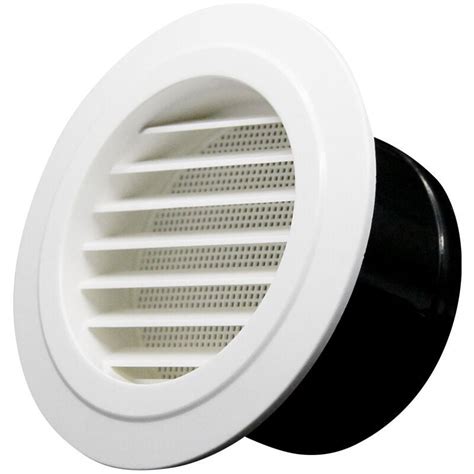

Avant de plonger dans les spécificités du plénum phonique, il est important de saisir le rôle des autres éléments constitutifs d'un système de ventilation. Les bouches d'aération sont les points de contact entre le système de ventilation et l'espace à ventiler. Elles se divisent en deux catégories principales : les bouches d'amenée d'air (ou de soufflage) et les bouches de reprise d'air (ou d'extraction). Certaines bouches, plus polyvalentes, peuvent remplir les deux fonctions. Ces dernières sont souvent intégrées dans les plafonds, notamment les grilles plafonnières encastrées dans des faux plafonds, respectant fréquemment les dimensions standard de 60 x 60 cm pour s'adapter aux plafonds modulaires. Elles peuvent également être montées sur des gaines apparentes et être équipées d'ailettes fixes ou réglables pour diriger le flux d'air.
Le positionnement stratégique des bouches de pulsion et d'extraction est fondamental pour garantir une distribution homogène de l'air dans la pièce. Ce placement dépend d'une multitude de paramètres, allant de la géométrie de la pièce aux caractéristiques du système de ventilation, ce qui justifie souvent le recours à un expert en ventilation. L'objectif est d'assurer que la vitesse du flux d'air au niveau de la bouche de pulsion soit suffisamment élevée (environ 2 m/s) pour produire un jet d'air conséquent, permettant à la veine d'air d'accrocher au plafond et de se diffuser efficacement. Ce contrôle de la veine d'air, que ce soit avec de l'air réchauffé ou refroidi, est primordial pour maintenir un confort constant, indépendamment des saisons.
Le plénum, dans le contexte de la ventilation, est un élément terminal qui assure le raccordement entre la bouche d'aération et la gaine. Sa mise en place n'est pas systématique et dépend du type de bouche et de son mode de montage. Le plénum de reprise, en particulier, est une pièce maîtresse des réseaux gainables, qu'ils soient dédiés à la climatisation, à la ventilation ou au chauffage. Il se présente généralement sous la forme d'un caisson doté d'un piquage, qui peut être latéral ou elliptique.
La fonction première du plénum est de connecter l'unité intérieure aux réseaux de gaines. Lorsque les flux d'air circulent, le caisson du plénum agit comme une chambre de décompression. Cette fonction est loin d'être anodine : en créant une dépression contrôlée, le plénum de reprise facilite et homogénéise la distribution de l'air. De nos jours, la majorité des caissons de plénum sont conçus avec une isolation acoustique intégrée, un aspect crucial pour répondre aux exigences de confort phonique dans les espaces modernes. Les structures de ces caissons sont principalement fabriquées en acier galvanisé par les usines.
Associé à la bouche d'extraction, le plénum de reprise joue un rôle essentiel dans la régulation de la circulation de l'air, en contrôlant sa vitesse, son intensité et son volume. Le caisson remplit ainsi une double fonction : il récupère les flux d'air et les dirige vers l'unité centrale, où se trouve le système de traitement de l'air. C'est dans cette unité que l'air est purifié, débarrassé des bactéries et des allergènes, avant d'être réinjecté dans l'espace par la grille de soufflage. Le plénum de reprise est donc, concrètement, une zone de collecte qui contribue activement à l'amélioration des performances énergétiques globales du système.
Dans le domaine de l'amélioration du confort intérieur, deux notions distinctes mais complémentaires sont à considérer : l'absorption phonique et l'isolation acoustique. L'absorption phonique concerne la capacité d'un matériau à absorber les ondes sonores, réduisant ainsi la réverbération et le niveau sonore ambiant. L'isolation acoustique, quant à elle, vise à empêcher la transmission du son d'un espace à un autre. Si l'activité exercée dans un espace requiert un haut niveau de confidentialité, une isolation phonique renforcée devient impérative.
Les équipes spécialisées dans la pose de plafonds, comme celles de Kytom mentionnées dans les informations fournies, intègrent souvent des solutions visant à optimiser ces deux aspects. Les plénums peuvent être conçus avec des matériaux absorbants ou isolants pour atténuer le bruit généré par le système de ventilation lui-même ou le bruit transmis via les conduits. Cette capacité à intégrer un isolant acoustique est un avantage majeur, particulièrement lorsqu'il s'agit de diffuseurs linéaires, et n'est pas toujours disponible avec les diffuseurs standards à collet intégral. Pourtant, ces derniers sont fréquemment installés au-dessus des zones occupées, accentuant l'importance d'une conception acoustiquement performante.
Une question récurrente dans le domaine de la ventilation concerne la pertinence du plénum par rapport à un simple collet intégré. L'utilisation d'un plénum pressurisé, associé à une face de diffusion performante, résout plusieurs problèmes liés à une distribution d'air inégale. Sans plénum, des écrasements ou des angles dans le conduit flexible alimentant le diffuseur peuvent entraîner une diffusion d'air non homogène dans la pièce. Certains diffuseurs peuvent projeter un volume d'air excessif à une vitesse trop élevée, créant des zones de courant d'air inconfortables et des portées aléatoires. Ces désagréments thermiques peuvent déclencher une cascade de plaintes de la part des occupants, engendrant une augmentation des coûts de maintenance et d'exploitation. De plus, ces variations de vitesse augmentent considérablement le niveau de bruit généré par les diffuseurs.
L'utilisation d'un plénum pressurisé, combiné à des diffuseurs à haute induction (tels que les modèles AXO, NEX, OTO et PLAY mentionnés), permet d'obtenir une diffusion d'air uniforme à 360 degrés, indépendamment de la direction du flux d'air entrant dans le plénum. Cette uniformité garantit un confort thermique optimal pour tous les occupants.
Certains avancent que les problèmes de conduits écrasés ou anguleux à l'entrée du diffuseur pourraient être évités par une installation adéquate. Cependant, la réalité de nombreux bâtiments rend cette approche difficilement réalisable. L'espace limité dans les faux plafonds empêche souvent de respecter les normes, comme le Standard 70 de l'ASHRAE, qui préconise un conduit droit sur une longueur équivalente à trois fois son diamètre avant l'entrée du diffuseur. Pour un conduit de 10 pouces de diamètre, cela nécessiterait une longueur verticale droite d'au moins 30 pouces.
C'est dans ce contexte que les plénums, tels que les modèles PERFAIR pour diffuseurs carrés, rectangulaires ou ronds, offrent une solution flexible. Ils sont disponibles avec des connexions sur le dessus ou sur le côté. De plus, des solutions innovantes comme le PERFAIR-XS ont été développées spécifiquement pour les plafonds avec un espace très restreint, optimisant la diffusion d'air même avec seulement 6 pouces d'espace disponible. Cette adaptabilité est essentielle pour améliorer l'efficacité énergétique et le confort des occupants dans des configurations architecturales complexes.
Le choix du bon plénum, que ce soit en termes de fabrication ou de configuration de piquage, est directement lié à l'installation spécifique et à la surface de la pièce à ventiler. Pour les espaces de moins de 15 m², un petit plénum, par exemple de dimensions 300 x 150 mm ou 300 x 100 mm, est généralement suffisant. En revanche, pour des pièces excédant 20 m², un plénum de plus grande dimension est recommandé pour assurer une distribution d'air adéquate. Cette adaptation du dimensionnement contribue à l'efficacité du système et à la satisfaction des occupants.
En résumé, le plénum de ventilation phonique pour les espaces à deux pièces est un composant multifonctionnel d'une importance capitale. Il ne se contente pas de connecter la gaine à la bouche d'aération ; il agit comme un régulateur de flux, une chambre de décompression, et un élément clé pour l'amélioration de l'isolation acoustique. En résolvant les problèmes de distribution d'air inégale, en surmontant les contraintes d'espace dans les installations, et en contribuant à la réduction du bruit, le plénum est un investissement judicieux pour optimiser le confort des occupants, l'efficacité énergétique et la performance globale des systèmes de ventilation dans une grande variété d'environnements. L'intégration de solutions phoniques performantes, comme celles offertes par les plénums modernes, est un gage de bien-être et de productivité dans les espaces de vie et de travail.
