La puissance aéraulique spécifique, couramment abrégée en SFP (de l'anglais Specific Fan Power), est une métrique fondamentale dans l'évaluation de l'efficacité énergétique des systèmes de ventilation, en particulier au sein des centrales de traitement d'air (CTA). Elle représente la puissance électrique totale consommée par les ventilateurs d'une CTA, exprimée en kilowatts (kW), divisée par le débit d'air qu'ils traitent, qu'il s'agisse de l'air soufflé ou de l'air extrait, en fonction de la valeur la plus élevée de ces deux débits. En connaissant le coût de l'électricité, ce coefficient devient un indicateur précieux du coût opérationnel du système de ventilation.
L'importance du SFP réside dans sa capacité à quantifier directement l'énergie consommée par unité de volume d'air déplacé. Un SFP plus bas indique un système plus efficace, nécessitant moins d'énergie pour accomplir la même tâche de ventilation. Les systèmes de ventilation jouent un rôle crucial dans le renouvellement et l'assainissement de l'air intérieur des bâtiments, assurant ainsi le confort et le bien-être des occupants tout en apportant l'air neuf nécessaire. La ventilation mécanique, en particulier, utilise des ventilateurs pour créer un mouvement d'air dynamique, compensant les pertes de charges aérauliques inhérentes au passage de l'air dans les conduits.
Il est important de noter qu'il existe plusieurs définitions du SFP, ce qui peut parfois prêter à confusion. Cependant, la tendance générale observée au cours des dernières décennies est une réduction significative des valeurs de SFP. Il y a environ trente ans, les valeurs de SFP étaient fréquemment supérieures à 3 kW/m³/s. Aujourd'hui, on observe une amélioration notable, avec des valeurs généralement comprises autour de 1,5 kW/m³/s, voire moins dans les systèmes les plus performants. Cette évolution est principalement motivée par la nécessité impérative de réduire la consommation d'énergie et, par conséquent, les émissions de dioxyde de carbone (CO2), contribuant ainsi aux efforts mondiaux de lutte contre le changement climatique.
La formule du SFP met en évidence la relation étroite entre la pression du réseau aéraulique et l'efficacité globale du système. Plus précisément, le SFP est une fonction de la pression totale (Pt) et du rendement du ventilateur. Les ventilateurs et les moteurs modernes ont atteint des niveaux de développement élevés, offrant des rendements considérables tout en répondant au besoin croissant de flexibilité en matière de débit d'air et de pression.
La pression dans un réseau aéraulique peut être décomposée en plusieurs composantes :

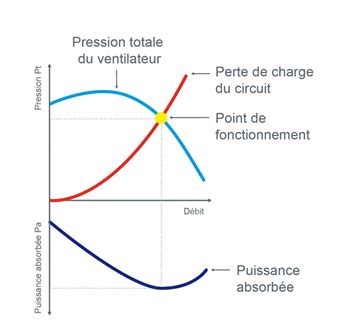

Les courbes de performance des ventilateurs, qui illustrent la relation entre le débit d'air et la pression statique, sont des outils essentiels pour la sélection d'un ventilateur adapté à une application spécifique. Typiquement, ces courbes montrent que la pression statique diminue à mesure que le débit d'air augmente. Un ventilateur sélectionné opère généralement à sa pression statique comme point de fonctionnement.
Statistiquement, la plupart des ventilateurs sélectionnés pour les systèmes de ventilation travaillent avec une pression totale oscillant entre 500 Pa et 700 Pa. Cependant, il n'est pas rare d'observer des cas où cette pression dépasse largement les 700 Pa. Il est intuitif de comprendre que plus la pression requise est élevée, plus le SFP sera élevé, car le ventilateur devra fournir plus d'énergie pour vaincre cette résistance.
La pression totale est composée d'une partie correspondant aux pertes de charge internes de la centrale de traitement d'air (CTA) et d'une partie correspondant à la pression externe du réseau aéraulique. La pression externe moyenne observée du côté du soufflage est d'environ 300 Pa, et du côté de l'extraction, elle est d'environ 280 Pa.
Prenons un exemple concret pour illustrer l'impact de la pression sur le SFP. Si une unité de traitement d'air comprend des fonctions de chauffage et de refroidissement, et qu'elle fonctionne avec une pression externe de 150 Pa, la SFPv (puissance spécifique ventilateur) pourrait être de 1,5 kW/m³/s. Dans ce scénario, la pression externe représente environ 32% de la SFPv. Si la pression externe augmente à 350 Pa, la SFPv monte à 2,0 kW/m³/s, avec la pression externe représentant alors 57% de cette valeur. Cette analyse souligne l'importance critique de minimiser les pertes de charge dans le réseau aéraulique pour optimiser le SFP.
La perte de charge dans un réseau aéraulique est directement proportionnelle à la vitesse de l'air. Par conséquent, si le SFP est poussé à des niveaux très bas, cela implique inévitablement une réduction de la vitesse de l'air. Bien que cela puisse sembler bénéfique en termes de consommation d'énergie, une vitesse trop faible peut entraîner des problèmes de stabilité du flux d'air, voire compromettre l'efficacité de la ventilation dans certaines conditions.
Les statistiques montrent une corrélation claire entre la pression du réseau aéraulique et le débit d'air. Les grands débits d'air desservent souvent de grands systèmes, caractérisés par des gaines longues et complexes, ce qui entraîne naturellement des pressions plus élevées. Pour illustrer, des réseaux aérauliques à haute pression peuvent avoir une pression totale (Pt) supérieure à 5000 Pa.
L'unité de mesure de la pression dans le Système International (SI) est le pascal (Pa). Auparavant, on utilisait fréquemment le millimètre de colonne d'eau (mm CE), qui correspondait à la déviation lue sur un tube en U pour une pression de 1 kg/m².

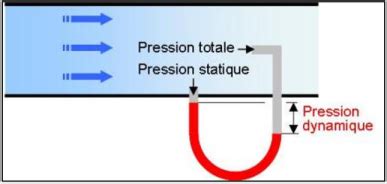

La relation entre la pression dynamique (Pd) et la vitesse de l'air (v) est décrite par le théorème de Bernoulli. Cette relation est influencée par la densité de l'air (ρ), qui varie avec la température.
Il est essentiel de comprendre que les caractéristiques du soufflage ne sont pas simplement l'inverse de celles de l'aspiration. Tout flux d'air génère des perturbations autour de lui, un phénomène appelé induction, qui entraîne l'air ambiant. L'utilisation de flux d'air rapides peut être exploitée à l'intérieur des conduits, notamment grâce à l'effet Venturi, qui permet de créer des éjecteurs capables d'une forte aspiration par induction en utilisant de l'air comprimé.
Les pertes de charge sont considérées comme une perte d'énergie qui doit être compensée pour assurer le déplacement du fluide. Dans un circuit aéraulique simple, avec un ventilateur intercalé dans un conduit de diamètre uniforme, le ventilateur fournit un débit sous une pression statique suffisante pour équilibrer le système. La pression statique diminue dans la conduite en amont du ventilateur (dépression) et augmente à sa sortie, avant de diminuer à nouveau en aval. La pression dynamique est créée dès le passage dans la hotte d'aspiration et se stabilise dans la première partie du circuit où la vitesse de l'air est constante.
Dans un circuit aéraulique plus complexe, où les gaines ont des diamètres différents, les vitesses de passage et les pressions dynamiques varient. La perte de charge engendrée par les frottements sur les gaines se traduit par une diminution de la pression statique. Simultanément, la pression dynamique évolue inversement à la section des gaines : elle diminue lorsque le flux d'air entre dans une zone de diamètre supérieur.
Une règle générale stipule que la perte de charge d'une gaine ronde augmente proportionnellement à sa longueur et en fonction du carré de la vitesse de passage de l'air. Par exemple, dans une gaine lisse de 350 mm de diamètre et 10 m de longueur, une vitesse d'air de 6 m/s (débit de 2100 m³/h) entraîne une perte de charge de 20 Pa. Si la vitesse triple à 18 m/s (débit de 6300 m³/h), la perte de charge sera multipliée par neuf, atteignant environ 180 Pa. Cette relation souligne l'importance de choisir des diamètres de gaines appropriés pour minimiser les pertes de charge, surtout à des débits élevés.
Au-delà des systèmes de ventilation centraux, d'autres dispositifs aérauliques jouent un rôle dans la gestion de l'air intérieur. Les déstratificateurs, par exemple, sont des brasseurs d'air installés au plafond de bâtiments de grande hauteur (supérieure à 4 mètres). Leur fonction est de rabattre l'air chaud accumulé en hauteur vers le bas, permettant ainsi de réaliser des économies d'énergie significatives sur le chauffage, pouvant atteindre jusqu'à 30 %.
Les rideaux d'air sont conçus pour créer une barrière invisible qui stoppe les flux d'air entrants et sortants d'un local. Ils sont couramment utilisés dans les locaux commerciaux, hôtels, bâtiments industriels et chambres froides. Il existe des modèles muraux, suspendus, ou même encastrés dans les faux plafonds pour une discrétion accrue.
Le débit, qui représente la quantité de fluide passant dans une section donnée par unité de temps, est une notion fondamentale. Bien qu'il soit souvent mesuré en mètres cubes par heure (m³/h) pour les débits couramment traités, il est conceptualisé comme le produit de la vitesse de circulation du fluide et de la surface de l'orifice de passage.
Les mouvements de l'air peuvent être induits par des différences de densité, un phénomène connu sous le nom de convection naturelle. L'air chaud, étant moins dense, monte, tandis que l'air froid, plus dense, descend. Ce phénomène est particulièrement perceptible au-dessus des sources de chaleur (radiateurs, projecteurs) et le long des parois froides (fenêtres). Dans les espaces intérieurs, la convection forcée générée par les ventilateurs est généralement plus puissante, mais la convection naturelle ne doit pas être négligée. En l'absence de mouvement d'air ou lorsque les mouvements sont lents, l'air forme des couches superposées, l'air le plus chaud se trouvant au plafond.
Dans l'atmosphère, les différences de pression entre deux points créent des mouvements d'air, générant ainsi les vents. L'air se déplace toujours d'une zone de haute pression vers une zone de basse pression. Les variations de température contribuent à ces différences de pression.
Il est également important de considérer les spécificités liées à la conception et au fonctionnement des équipements. Par exemple, la différence entre la puissance nominale d'un moteur (par exemple, 7 kW ou 10 kW) et sa puissance réelle de fonctionnement peut influencer sa température de bobinage et sa durée de vie. Une augmentation de la température du bobinage peut entraîner une diminution de la durée de vie du moteur.
Enfin, des facteurs environnementaux tels que l'altitude du site peuvent également avoir un impact. Une température ambiante de 40°C et une altitude maximale de 1 000 m sont des conditions qui doivent être prises en compte dans la sélection et la conception des systèmes aérauliques pour garantir leur performance optimale.
L'optimisation du SFP est un objectif majeur dans la conception et la rénovation des bâtiments. Elle passe par une sélection rigoureuse des ventilateurs, une conception soignée des réseaux aérauliques pour minimiser les pertes de charge, et une utilisation judicieuse des technologies de ventilation. En comprenant pleinement les facteurs qui influencent la puissance aéraulique spécifique, les professionnels peuvent concevoir des systèmes plus efficaces, plus économiques et plus respectueux de l'environnement.
