Le plancher chauffant hydraulique représente une solution de chauffage particulièrement appréciée pour son confort homogène et son efficacité énergétique. Au cœur de ce système se trouve un réseau complexe de tuyaux formant de nombreuses boucles, chacune jouant un rôle précis dans la diffusion de la chaleur. La compréhension de ces boucles, de leur nombre et de leur agencement est fondamentale pour une installation performante et durable.

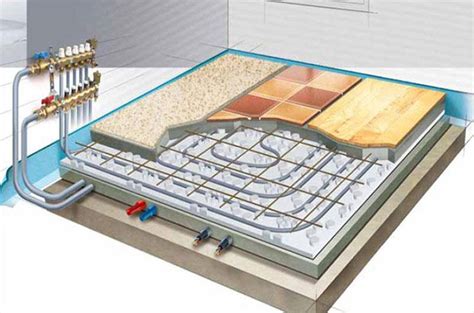

Le plancher chauffant hydraulique est un système ingénieux qui repose sur la circulation d'eau chaude à travers un réseau de tuyaux intégrés dans le sol. Ce réseau, souvent comparé à des "serpentins", est minutieusement installé dans un coffrage, protégé par une couche d'isolant thermique, puis recouvert de béton. Par-dessus cette chape de béton vient se poser le revêtement de sol final.
Chaque circuit hydraulique, ou boucle, est relié à un élément central : le collecteur. Ce dernier est le véritable chef d'orchestre du système. Il reçoit l'eau chauffée du générateur de chaleur - qu'il s'agisse d'une chaudière à condensation ou basse température, d'une pompe à chaleur air-eau ou géothermique, ou encore de capteurs solaires - et assure sa distribution régulée vers chaque boucle. Il prend également en charge le retour de l'eau refroidie, prête à être réchauffée. Les énergies renouvelables sont de plus en plus privilégiées pour alimenter ces systèmes, offrant ainsi une solution de chauffage écologique et économique.

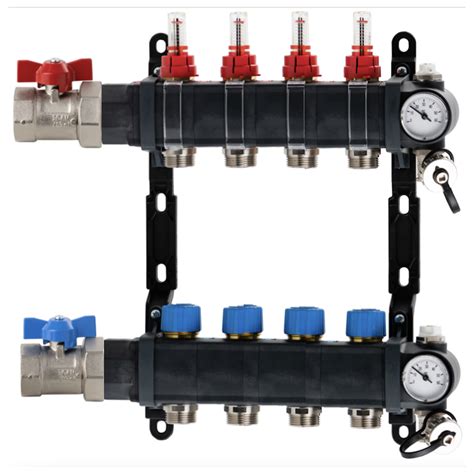

Le collecteur est un composant essentiel qui garantit le bon fonctionnement et la performance du plancher chauffant. Il est généralement constitué de deux "nourrices", des tuyaux principaux où se connectent les différentes boucles. Ces nourrices sont équipées de vannes dont le nombre est directement lié au nombre de boucles de l'installation.
Chaque boucle est dotée d'une vanne de réglage en départ. Cette vanne permet d'ajuster le débit d'eau chaude pour éviter tout risque de surchauffe et prévenir les bruits indésirables qui pourraient survenir en cas de débit trop élevé ou mal régulé. En retour, une vanne de contrôle permet de réduire ou de bloquer le débit de l'eau ayant déjà circulé dans la boucle. Enfin, une vanne d'arrêt générale, située à l'entrée et à la sortie du bloc collecteur, permet de fermer l'ensemble du système en une seule manipulation, ce qui est particulièrement utile pour les opérations de maintenance ou en cas d'urgence.
Pour un suivi précis, deux thermomètres, qu'ils soient à cadran ou numériques, sont intégrés au collecteur. Ils permettent de contrôler la température de l'eau circulant dans le système, de réaliser des diagnostics de fonctionnement et d'évaluer la performance globale du plancher chauffant. De plus, chaque collecteur est équipé d'un "pot de terminaison", à l'aller comme au retour, intégrant un purgeur d'air et un système de vidange. Ces éléments sont indispensables pour éliminer l'air emprisonné dans le circuit, ce qui pourrait nuire à l'efficacité du chauffage, et pour permettre la vidange complète du système lorsque nécessaire.
Les collecteurs pour plancher chauffant peuvent être livrés pré-assemblés, prêts à être raccordés, ou être assemblés sur site par les installateurs. Le choix des matériaux influence le coût et les fonctionnalités. Les collecteurs métalliques, fabriqués en inox ou en laiton nickelé, sont généralement les plus économiques. Leur principal inconvénient réside dans leur manque de modularité, rendant les extensions futures plus complexes.
Les collecteurs en matériau composite, bien que plus coûteux, présentent l'avantage d'être plus légers et plus faciles à manipuler, simplifiant ainsi l'installation. L'équipement des collecteurs peut également varier pour améliorer le confort et la maintenance. L'installation d'un purgeur automatique, par exemple, facilite grandement le processus de purge et de désembouage des circuits.
Pour une régulation fine de la température pièce par pièce, les vannes peuvent être équipées de têtes électrothermiques (servomoteurs). Associées à un thermostat d'ambiance ou à un appareil de régulation centralisé, elles permettent d'ajuster précisément le chauffage dans chaque espace selon les besoins.
Il existe également des solutions innovantes conçues pour optimiser l'espace. Le collecteur compact REHAU, par exemple, est fabriqué en polyamide et se compose d'éléments doubles regroupant le départ et le retour des circuits sur un même module. Cette conception permet une économie d'espace maximale. De plus, ce type de collecteur intègre des débitmètres à lecture directe et une bague de mémorisation du débit réglé, facilitant grandement le réglage des débits individuels. Pour une flexibilité accrue, ses vannes peuvent permettre un raccordement horizontal ou vertical, et ses pattes de fixation ainsi que ses raccords rapides simplifient le montage sans nécessiter d'outillage spécifique. Pour les projets d'agrandissement, un module d'extension est disponible, permettant d'ajouter facilement de nouveaux circuits au collecteur, qui peut également être doté de moteurs thermiques pour une régulation pièce par pièce.
Le choix du collecteur le plus adapté à un projet spécifique peut s'avérer complexe, compte tenu de la diversité des matériaux et des accessoires disponibles.
Le nombre de boucles nécessaires pour un plancher chauffant dépend de plusieurs facteurs, notamment la surface à chauffer et la puissance requise par mètre carré. En l'absence de données précises sur les déperditions thermiques par pièce, une hypothèse courante est que le plancher devra pouvoir délivrer une puissance de 100 W/m². Cette valeur représente généralement la puissance maximale qu'un plancher chauffant peut fournir tout en respectant les normes européennes en vigueur.
Pour une boucle couvrant une surface de 12 m², le débit d'eau nécessaire peut être calculé. Si l'on considère une puissance de 100 W/m², la puissance totale pour cette boucle serait de 12 m² * 100 W/m² = 1200 W. La puissance d'une boucle est souvent calculée en divisant la puissance totale à délivrer par la différence de température de l'eau (Delta T) et par le pouvoir calorifique de l'eau. Une valeur typique de Delta T pour un plancher chauffant est d'environ 5°C. Le pouvoir calorifique de l'eau est d'environ 1,1628 Wh/l/°C. Le débit serait donc de :
Débit = Puissance / (Delta T * Pouvoir Calorifique)Débit = 1200 W / (5°C * 1,1628 Wh/l/°C) ≈ 206,4 litres par heure.
Converti en litres par minute, cela donne : 206,4 l/h / 60 min/h ≈ 3,44 l/min.
Ce débit est généralement admissible pour des tuyaux de 12 mm et de 16 mm de diamètre. Cependant, pour des tuyaux de 12 mm, il est crucial de s'assurer que la pompe de circulation peut fournir une perte de charge d'au moins 80 kPa.
La taille de la boucle, c'est-à-dire sa longueur réelle dans le sol (les sections hors sol ne sont pas prises en compte), peut être déterminée à partir du plan d'installation ou en calculant la surface de la pièce si une boucle correspond à une seule pièce. Par exemple, si la longueur réelle d'une boucle est de 50 mètres et que la longueur de référence pour une boucle de 12 m² est de 67 mètres, le débit calculé serait :
Débit calculé = (Longueur réelle / Longueur de référence) * Débit de référenceDébit calculé = (50 m / 67 m) * 3,5 l/min ≈ 2,6 l/min.
La température de l'eau a une importance capitale pour la puissance délivrée. Plus la température de départ est basse, plus la puissance sera faible. Les calculs de débit doivent donc prendre en compte ce paramètre. Si la température de départ est plus basse que celle initialement prévue, il faudra ajuster le débit en conséquence, potentiellement par une règle de trois.

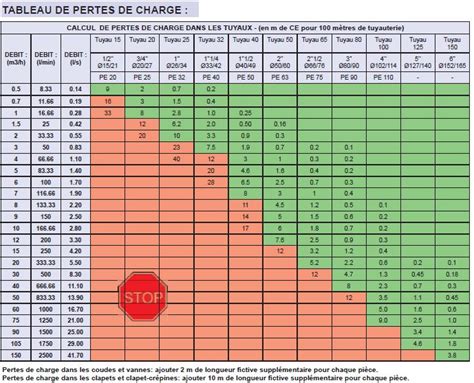

Voici un tableau illustrant les pertes de charge (en bars ou en mètres d'eau) pour un tuyau de diamètre 16 mm en fonction du débit et de la longueur :
Le réglage des débits peut s'avérer complexe car l'ouverture ou la fermeture d'une boucle influence le débit des autres. Le réglage final doit idéalement être effectué lors des périodes de froid intense, lorsque le système est sollicité à son maximum.
L'utilisation de thermostats est essentielle pour une régulation efficace. Un débit de boucles trop faible peut endommager le circulateur. Dans ce cas, l'installation d'un by-pass sur le collecteur est recommandée, quelle que soit sa position.
Certains fabricants proposent des solutions intégrées, comme les pompes à chaleur monobloc auto-installables. Ces systèmes sont conçus pour une installation simplifiée, ne nécessitant pas l'intervention d'un frigoriste, avec seulement un boîtier électronique de contrôle à installer à l'intérieur. Le départ (débitmètre) doit généralement rester ouvert en permanence, sauf pour isoler un circuit spécifique. Il est important de noter que le débitmètre ne permet pas un réglage du débit en lui-même. Les thermostats connectés offrent quant à eux la possibilité de réduire la consommation d'énergie jusqu'à 20%.
Le calepinage, c'est-à-dire la manière dont les boucles de tuyaux sont disposées dans le sol, est une étape cruciale pour assurer une diffusion homogène de la chaleur et optimiser l'efficacité du système. Les exemples de calepinage illustrent différentes configurations en fonction de la forme des pièces.
Une règle fondamentale est que l'arrivée d'eau chaude (le circuit le plus chaud) doit se faire le long des murs extérieurs, là où les pertes d'énergie sont les plus importantes. Cette disposition permet de compenser ces déperditions. Les exemples de calepinage sont souvent présentés par ordre de complexité croissante, introduisant progressivement de nouvelles règles de pose. Une bulle sur les schémas représente généralement le numéro de la boucle et sa longueur en mètres.
Règle n°1 : Une boucle part des murs extérieurs vers l'intérieur, en minimisant les retours. Ceci assure que les zones les plus froides reçoivent l'eau la plus chaude.
Cas d'une pièce unique avec une seule boucle : Pour une pièce de 12,1 m², une boucle d'environ 63 mètres peut être réalisée, ce qui est inférieur à la longueur maximale autorisée. La boucle est tracée de manière à ce que la partie la plus chaude soit contre le mur extérieur, et les courbes en "U" sont minimisées en favorisant des longueurs parallèles aux murs longs.
Cas d'une pièce unique avec deux boucles : Pour une pièce de 14,2 m², deux boucles peuvent être nécessaires. Dans ce cas, il est important que la boucle longeant le mur extérieur soit légèrement plus courte que l'autre pour équilibrer l'apport calorifique entre les deux boucles.
Règle n°2 : La boucle passant près du mur extérieur est plus courte qu'une autre partant d'un mur intérieur. Cette règle permet d'ajuster la diffusion de chaleur en fonction des pertes thermiques spécifiques à chaque zone.
Cas d'une boucle commune entre deux pièces : Il est possible d'optimiser la longueur des boucles en les faisant passer d'une pièce à l'autre. Cela peut réduire le nombre total de boucles et simplifier le raccordement au collecteur. Cependant, le choix entre optimiser les boucles ou préférer des boucles par pièce doit être fait en fonction de la volonté d'un réglage fin par pièce.
Calepinage optimisé le long d'un mur : Dans une cuisine de 24,9 m², si une partie sous le mobilier de cuisine (1,8 m²) n'est pas chauffée, la surface à chauffer est de 23,1 m². Une bande le long d'un mur peut ne pas être chauffée s'il n'y a pas assez de place pour un aller-retour supplémentaire. Il est alors crucial que cette zone soit de préférence le long d'un mur intérieur, et que l'arrivée de la boucle se fasse contre ce mur pour compenser le manque de chaleur.
Règle n°3 : On positionne les boucles de l'extérieur vers l'intérieur pour conserver le manque de chauffage le long du mur extérieur. Pour compenser, l'arrivée de la boucle se fait le long du mur extérieur.
Calepinage optimisé entre plusieurs pièces : Dans un séjour de 17,90 m², deux boucles peuvent être nécessaires. Si le parcours vers le collecteur passe par un couloir et une salle d'eau, il est possible d'optimiser la taille des boucles en les prolongeant dans ces zones de passage.
Règle n°4 : L'optimisation des boucles se fait entre plusieurs pièces, et particulièrement avec les couloirs menant au collecteur.
Optimisation pour minimiser les découpes : Dans une chambre nécessitant deux boucles, la forme des boucles peut être optimisée en fonction de la forme de la pièce et de la position des collecteurs, afin de minimiser les découpes des plaques de plancher chauffant sec.
Règle n°5 : L'optimisation du positionnement des boucles dans une pièce se fait pour minimiser les découpes et le parcours pour arriver au collecteur.
Calepinage en pose en canard : Cette technique est utilisée lorsque le collecteur est excentré. La première boucle, la plus éloignée, est créée en premier. Les allers et retours sont ensuite réalisés avec un pas régulier. Cette méthode permet d'utiliser des plaques droites découpées à la bonne largeur et d'optimiser la longueur des boucles suivantes.
Règle n°6 : La boucle la plus éloignée est créée en premier. Le détail de la pose en canard montre comment les boucles sont agencées en utilisant les plaques et des retours intégrés ou associés pour former un ensemble cohérent.
Calepinage dans des pièces très longues : Les pièces de grande longueur posent le problème d'optimisation des boucles, car un aller-retour peut dépasser 20 mètres. Pour obtenir des boucles de 55 à 70 mètres, il peut être nécessaire de diviser la pièce en plusieurs sections. Les calculs de débit et de pertes de charge, comme mentionnés précédemment, restent pertinents dans ces configurations.
Le pas de pose, qui correspond à l'espacement entre les tuyaux, varie en fonction de l'emplacement des boucles au sein de la pièce.
Dans certains cas rares, un pas de pose de 5 cm peut être utilisé, mais cela peut entraîner une température de sol dépassant les 28 °C, ce qui est généralement déconseillé. Un pas de 5 cm est plutôt réservé aux zones peu fréquentées.
Des distances de sécurité doivent être respectées pour placer les tubes :
Il est important de noter que l'espacement entre les tubes ne doit pas dépasser 35 cm dans les habitations ou bureaux recevant du public, afin d'éviter une température de sol trop hétérogène.
Le pas de pose influence directement la longueur de tube nécessaire par mètre carré :
Ces longueurs sont des moyennes et peuvent varier en fonction de la configuration spécifique de chaque pièce et du tracé des boucles.
Il existe deux types principaux de planchers chauffants : électrique et hydraulique (à eau). Le système à eau, décrit dans cet article, utilise des tuyaux dans lesquels circule de l'eau chauffée. Les tuyaux sont appelés circuits, boucles ou sections. Grâce aux collecteurs, la chaleur est dirigée vers chaque circuit, et la quantité de chaleur envoyée peut être régulée individuellement. Cela permet d'adapter le chauffage à chaque pièce selon les besoins.
Les collecteurs pour plancher chauffant sont généralement disponibles en acier, laiton ou plastique.
Il est essentiel de choisir un collecteur en fonction du nombre de boucles souhaité pour le système de chauffage central et de la taille de l'espace à chauffer. Cependant, il est primordial de ne pas fixer le nombre exact de circuits avant d'avoir conçu le système et consulté un professionnel. Cette étape permet d'optimiser le confort d'utilisation et la régulation, tout en anticipant d'éventuelles pannes.
Les collecteurs doivent être équipés de vannes permettant d'ouvrir/fermer chaque boucle pour un réglage précis de l'énergie thermique. Dans les systèmes modernes, ces vannes peuvent être remplacées par des actionneurs électriques associés à un contrôleur pour une automatisation complète. Il faut absolument éviter les collecteurs sans vannes, donc sans possibilité de régulation des boucles.
Certains collecteurs, comme ceux proposés par Nordic Tec, sont entièrement équipés : corps, vannes d'arrêt avec thermomètres, débitmètres, vannes de vidange et raccords. Ils sont disponibles en versions de 2 à 12 voies. Les débitmètres sur chaque circuit indiquent le niveau de débit du fluide, permettant un ajustement précis. La présence d'une vanne de purge et de vidange est également un atout pour l'efficacité et la prévention des pannes.
Le dimensionnement du collecteur et de ses raccords PEX doit être discuté avec un professionnel. Les sorties PEX des collecteurs ont généralement une taille de 3/4", et l'adaptateur doit correspondre au diamètre des boucles.
Le prix bas peut être tentant, mais il ne doit pas être le seul critère. Les collecteurs de mauvaise qualité, souvent importés d'Asie, peuvent s'avérer moins performants et durables que les modèles nationaux. Les prix varient de 70-100 € pour des collecteurs à 2 circuits à 200-300 € pour des modèles à 12 circuits (sans pompe de circulation, qui représente un coût supplémentaire d'environ 150 €).
Les dimensions du collecteur sont importantes, car il est souvent installé dans une armoire en saillie ou encastrée. L'armoire doit être compatible avec la taille du collecteur. Dans les maisons unifamiliales, l'alimentation du collecteur repose généralement sur un tuyau de 1 pouce. Il est donc conseillé de consulter un professionnel avant de commander l'appareil pour éviter toute surprise lors de l'installation.
Plusieurs paramètres techniques influencent la performance d'un plancher chauffant :
Le calcul précis des charges thermiques, y compris les déperditions par les murs extérieurs, les fenêtres, la ventilation et l'occupation humaine, est essentiel pour un dimensionnement correct.
Certains systèmes de plancher chauffant peuvent être réversibles, offrant une fonction de rafraîchissement en été. Ceci est rendu possible par la circulation d'eau légèrement plus fraîche dans les tuyaux. Cependant, cette fonction nécessite une attention particulière pour éviter la condensation.
La température de surface du sol ne doit pas descendre en dessous du point de rosée de l'air ambiant pour éviter la formation de condensation. Cela impose des limites sur la température de l'eau circulant dans le système de rafraîchissement. Des systèmes de déshumidification intégrés ou une régulation très fine sont souvent nécessaires.
Le calcul des charges thermiques estivales prend en compte les apports solaires, la chaleur dégagée par les occupants, l'éclairage et les équipements électriques. La capacité de rafraîchissement dépend de la surface du plancher, du pas de pose et de la température de l'eau.
En résumé, le nombre de boucles d'un plancher chauffant hydraulique est déterminé par la conception globale du système, visant à équilibrer confort, efficacité énergétique et contraintes techniques. La compréhension du rôle de chaque composant, du collecteur aux boucles individuelles, est essentielle pour une installation réussie et une performance optimale sur le long terme.
