Le vide sanitaire, cet espace souvent méconnu entre le sol et le premier plancher de votre habitation, joue un rôle fondamental dans la salubrité et la durabilité de votre construction. Loin d'être un simple espace perdu, il est au cœur d'enjeux techniques majeurs, notamment en ce qui concerne la plomberie et la ventilation. La présence d'un vide sanitaire, qu'elle soit rendue obligatoire par la nature du terrain ou choisie délibérément, impose le respect de normes strictes, dont la compréhension est essentielle pour tout propriétaire ou futur acquéreur. Ces normes, disséminées dans divers Documents Techniques Unifiés (DTU), visent à garantir la performance, la sécurité et le confort de votre logement. L'une des préoccupations centrales lorsqu'il s'agit d'un vide sanitaire est sa ventilation. Une ventilation adéquate est indispensable pour prévenir l'humidité, les moisissures et assurer la qualité de l'air, tant pour la structure du bâtiment que pour le bien-être des occupants. Parallèlement, le bon fonctionnement des installations sanitaires de votre maison repose sur un principe tout aussi vital : la ventilation des canalisations d'évacuation. Ces deux aspects, bien que distincts, sont intrinsèquement liés par la nécessité de maintenir des pressions équilibrées et d'assurer la bonne circulation de l'air, garantissant ainsi l'absence de nuisances olfactives et le bon écoulement des eaux usées.
Le vide sanitaire, défini comme l'espace entre le sol et le premier plancher du bâtiment, peut être accessible ou non. Sa construction est soumise à des règles précises, notamment en cas de présence de termites. Le DTU 60.1, axé sur la plomberie sanitaire, stipule que les canalisations situées dans un vide sanitaire doivent être accessibles pour permettre leur surveillance et leur réparation. C'est une mesure de bon sens visant à anticiper les problèmes et à faciliter l'entretien. Le DTU 65.10 aborde spécifiquement l'accessibilité des vides sanitaires, exigeant une hauteur libre minimale de 0,60 mètre et la présence d'une trappe ou d'un portillon d'accès. Ces dispositions visent à garantir que les interventions techniques, qu'elles concernent la plomberie ou d'autres réseaux, puissent être effectuées dans des conditions optimales, sans nécessiter de travaux invasifs.
La ventilation d'un vide sanitaire est un aspect crucial qui ne peut être négligé. Des normes spécifiques sont établies pour déterminer les surfaces de ventilation nécessaires, calculées par rapport à la surface au sol du vide sanitaire. Ces ventilations sont considérées comme obligatoires. Il existe deux approches principales pour assurer cette ventilation :
Dans les cas où l'air du vide sanitaire n'est pas suffisamment renouvelé, l'installation d'un déshumidificateur peut s'avérer nécessaire. Cet appareil permet d'absorber l'excès d'humidité, contribuant ainsi à la salubrité et à la durabilité du logement en prévenant la formation de moisissures et la dégradation des matériaux. Les DTU relatifs aux vides sanitaires imposent des modes de calcul précis pour déterminer la surface recommandée pour les aérations, permettant de catégoriser les vides sanitaires selon leur degré de ventilation. Une ventilation adéquate du vide sanitaire est donc un gage de qualité de vie pour les habitants de la maison.
Au-delà de la ventilation du vide sanitaire, un autre système de ventilation, tout aussi vital, concerne les canalisations d'évacuation des eaux usées et des eaux-vannes. Une bonne évacuation des eaux provenant de la salle de bains, de la cuisine, et des toilettes est impossible sans une ventilation primaire efficace. Son rôle est de prévenir les variations de pression dans les colonnes de chute, un phénomène qui peut avoir des conséquences désagréables et coûteuses.
Sans ventilation de chute, le passage d'une masse d'eau importante dans un tuyau d'évacuation (comme lors d'une chasse d'eau) peut créer une forte dépression. Cette aspiration peut vider les siphons, laissant remonter des mauvaises odeurs dans les pièces. Pour éviter ce "désiphonnage", une ventilation avec une prise d'air extérieure est impérative pour compenser l'appel d'air dans les canalisations.
Il existe deux types de ventilation de chute : la primaire et la secondaire. La ventilation primaire est la plus importante.
Dans une maison, les eaux usées (eaux grises) et les eaux-vannes (provenant des toilettes) sont évacuées par des colonnes de chute. Pour un fonctionnement optimal, ces colonnes doivent être prolongées jusqu'à l'air libre, généralement en toiture. C'est ce qu'on appelle la ventilation primaire. Elle favorise le bon écoulement des liquides et empêche l'effet de siphonnement.
Votre maison est traversée par une multitude de réseaux : eau, air, gaz, électricité. Pour acheminer ces fluides et ces énergies en toute sécurité, des conduits et des gaines sont utilisés. Comprendre leurs rôles et savoir les choisir est essentiel pour le confort et la performance de votre logement.
Un conduit désigne un tuyau servant à guider l'écoulement d'un fluide (air, eau, gaz) ou le passage de câbles. Il peut être de forme rectangulaire ou circulaire et fabriqué à partir de divers matériaux. Une gaine, quant à elle, est un volume fermé, généralement accessible, qui renferme un ou plusieurs conduits. Son rôle est spécifiquement de protéger le passage de fils, de câbles et de fluides. Il est important de noter que dans certains contextes, les termes "conduit" et "gaine" peuvent être utilisés de manière interchangeable.

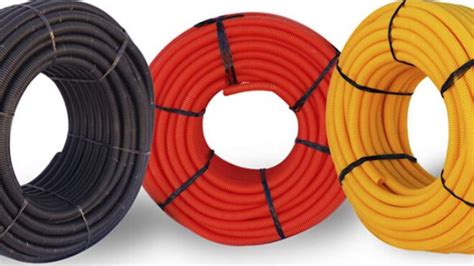

Dans le domaine de l'électricité, les termes "conduits" et "gaines" sont souvent synonymes, bien que l'on préfère parler de "gaine électrique". Leur fonction principale est de protéger les fils et les câbles électriques. Régies par la norme NF C 15-100, elles doivent résister à l'humidité, au poinçonnement, à la compression et au feu. Les gaines électriques peuvent être apparentes ou encastrées.
On distingue principalement :
Les conduits de plomberie acheminent l'eau chaude et froide vers les points d'eau (évier, lavabo, douche, etc.) et évacuent les eaux usées. Ils peuvent également servir à la distribution d'eau pour le chauffage central.
Ces conduits sont essentiels pour réguler la température de votre logement et assurer un bon confort thermique.
Pour le dimensionnement et l'installation de ces systèmes, il est indispensable de faire appel à un chauffagiste ou un climaticien.
Conçus pour évacuer les fumées des appareils de chauffage (chaudières, poêles, cheminées), ils peuvent être à simple ou double paroi. L'installation est régie par les DTU 24.1 et 24.2.

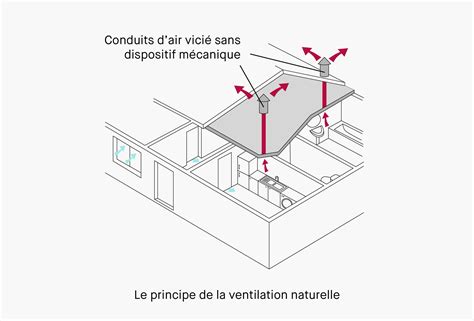

Ils permettent de distribuer l'air sain et d'évacuer l'air vicié. Si la ventilation naturelle suffit dans certaines maisons anciennes, les constructions récentes, très bien isolées, nécessitent une ventilation mécanique.
Les conduits de ventilation peuvent être flexibles (PVC souple) ou rigides (PVC rigide, acier galvanisé).
Revenons sur l'aspect fondamental de la ventilation primaire des chutes d'eau. Un tuyau d'évacuation est normalement à une pression d'air neutre par rapport à l'atmosphère. Lorsque l'eau s'écoule dans un tuyau vertical, elle comprime l'air devant elle, créant une pression positive qui doit être libérée. Sans cette libération, la pression se reporte sur les gardes d'eau des siphons en aval, risquant de les vider. Inversement, lorsque la colonne d'eau chute, l'air doit pouvoir passer derrière le flux pour éviter une pression négative (aspiration).
Le but de la conduite de ventilation est de contrôler cette pression dans la tuyauterie pour empêcher que de l'air vicié ne s'échappe du réseau d'eaux usées et n'entre dans le bâtiment.
Les eaux noires et les eaux grises peuvent être évacuées dans une canalisation séparée ou une canalisation unique. Le contrôle de la pression est assuré par un apport d'air dans les chutes. Les colonnes de chute sont prolongées en ventilations primaires extérieures, au-dessus de la toiture. Alternativement, des clapets aérateurs peuvent être utilisés.
Dans les bâtiments de trois étages ou plus, un écart de pression positif (air plus important dans la conduite que dans l'ambiance) peut entraîner la remontée d'eaux usées dans les appareillages, provoquant la perte de la garde d'eau du siphon. Les conduites de ventilation placées parallèlement aux canalisations d'évacuation préviennent cette anomalie. Les clapets aérateurs peuvent également être employés dans cette configuration.
Les clapets aérateurs, aussi appelés clapets anti-vide, sont des dispositifs qui s'ouvrent lors des dépressions pour laisser entrer l'air, puis se referment. Ils sont utilisés lorsque la sortie directe vers le toit n'est pas possible pour toutes les chutes. Ils doivent être placés au point le plus haut possible de l'installation, au-dessus de tous les appareils raccordés à la chute.
Il est important de noter que les installations individuelles dans les appartements, dont les chutes collectives sont déjà ventilées, ne sont pas concernées par cette obligation de ventilation primaire individuelle. Les installations à double chute, obligatoires dans les collectifs et fortement conseillées dans les individuels, offrent une meilleure gestion des débits.
L'installation d'un système de ventilation de chute, qu'il s'agisse d'une ventilation primaire ou de l'utilisation de clapets, nécessite une compréhension précise des normes et des techniques.
Les gargouillements dans les canalisations, les odeurs désagréables d'égout, ou un vidage lent des appareils sont souvent le signe d'un dysfonctionnement de l'évent de plomberie. L'évent de plomberie est un tuyau vertical qui relie le système de drainage à l'air libre, se terminant par une cheminée d'évent sur le toit.
Causes des dysfonctionnements :
Inspection et Entretien :
Au-delà des aspects techniques liés à la plomberie, l'aération générale des logements est un enjeu de santé publique. Boucher les aérations des fenêtres est une fausse bonne idée. Les entrées d'air, généralement situées au-dessus des fenêtres, et les bouches d'extraction, dans les pièces humides, sont régies par la réglementation (arrêté du 24 mars 1982).
Un air non renouvelé dégrade la qualité de l'air intérieur, favorise la stagnation des polluants et peut entraîner des problèmes de santé, notamment en cas de présence d'appareils de chauffage émettant du monoxyde de carbone. La condensation, couplée à un air vicié, est un terreau fertile pour les moisissures et les champignons.

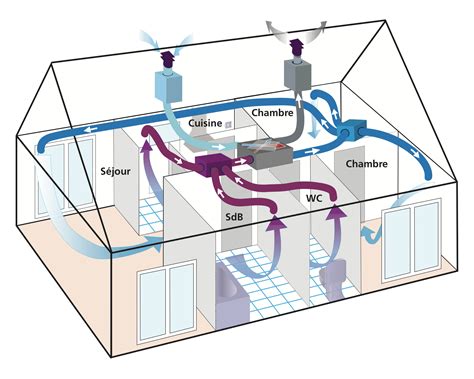

Pour dépolluer votre intérieur, aérez quotidiennement. Privilégiez l'installation d'une VMC lors de travaux de rénovation ou de construction. Le changement de fenêtres pour du double vitrage améliore l'isolation, mais ne doit pas se faire au détriment de la ventilation.
Le vide sanitaire et la ventilation des systèmes d'évacuation des eaux usées sont deux domaines techniques qui, bien que distincts, partagent un objectif commun : assurer la salubrité, la durabilité et le confort de votre logement. Le respect des normes DTU, le choix des matériaux appropriés, une installation soignée et un entretien régulier sont les clés pour prévenir les problèmes d'humidité, les nuisances olfactives et les dysfonctionnements coûteux. Faire appel à des professionnels qualifiés est la garantie d'une installation conforme et performante. L'intégration harmonieuse de ces systèmes est essentielle pour un habitat sain et performant.
