La pompe à chaleur (PAC) s'est imposée comme une solution de chauffage et de rafraîchissement de plus en plus populaire, offrant une alternative économique et écologique aux systèmes traditionnels. Son principe de fonctionnement, basé sur la thermodynamique, permet de transférer l'énergie présente dans l'environnement extérieur vers l'intérieur d'un logement. Cet article explore en détail les composants essentiels d'une pompe à chaleur, son cycle de fonctionnement, les différents types disponibles, ainsi que les aspects techniques liés à son installation et à sa performance.
Les Composants Essentiels d'une Pompe à Chaleur
Une pompe à chaleur est un système complexe dont le bon fonctionnement repose sur l'interaction de plusieurs éléments clés, répartis entre l'unité extérieure et l'unité intérieure.
L'Unité Extérieure : Le Cœur de la Captation Thermique
L'unité extérieure est le module chargé de capter les calories de l'environnement. Elle abrite plusieurs composants cruciaux pour le cycle thermodynamique :
- L'Évaporateur : C'est le premier point de contact avec la source d'énergie (air, eau ou sol). L'évaporateur puise la chaleur de cette source. Cette chaleur est ensuite conduite dans un système de tuyauterie où circule un fluide frigorigène. Ce fluide, même par des températures extérieures négatives, reste toujours plus froid que l'environnement et est capable de capter les calories. Sous l'effet de la chaleur absorbée, le fluide passe de l'état liquide à l'état gazeux.
- Le Ventilateur : Dans les systèmes aérothermiques (air-air et air-eau), le ventilateur joue un rôle essentiel en aspirant l'air extérieur et en le faisant circuler à travers l'évaporateur, facilitant ainsi la capture des calories.
- Le Compresseur : Constituant le cœur de la pompe à chaleur, le compresseur, entraîné par un moteur électrique, aspire le fluide frigorigène maintenant à l'état gazeux. Il augmente considérablement la pression de ce gaz, ce qui a pour effet d'élever sa température. Le fluide devient ainsi hautement pressurisé et sa chaleur peut être efficacement transférée au système de chauffage.
- Le Détendeur : Après sa compression, le fluide frigorigène, chaud et sous haute pression, passe par le détendeur. Cet organe agit comme un réducteur de pression. Cette détente permet de refroidir davantage le fluide, le préparant ainsi à capter à nouveau la chaleur de l'environnement dans l'évaporateur. La pression chute, et le fluide peut alors revenir au point de départ du cycle.
- Le Raccordement Électrique : L'alimentation électrique est indispensable pour le fonctionnement du compresseur, du ventilateur et des autres composants électroniques.
- Les Vannes 4 voies d'Inversion de Cycle : Montées spécifiquement sur les pompes à chaleur air-eau, ces vannes régulent le mélange de l'eau chaude et de l'eau froide, permettant notamment l'inversion du cycle pour le mode rafraîchissement.
- Les Raccordements Frigorigènes : Les connexions pour le liquide frigorigène et le gaz frigorigène assurent l'étanchéité et la circulation du fluide dans le circuit fermé.
L'Unité Intérieure : Diffusion de la Chaleur et Interface Utilisateur
L'unité intérieure est responsable de la diffusion de la chaleur dans le logement et sert d'interface de commande. Elle contient :
- Le Condenseur : C'est dans le condenseur que le fluide frigorigène, chaud et sous haute pression, cède sa chaleur au circuit de chauffage du bâtiment. Le fluide passe alors de l'état gazeux à l'état liquide. Dans les PAC air-eau, il transmet cette chaleur à l'eau du circuit. Dans les PAC air-air, il réchauffe l'air diffusé par les unités intérieures.
- Le Tableau de Commande et le Coffret Électrique : Ces éléments regroupent l'électronique de contrôle de la pompe à chaleur, permettant de gérer les différents modes de fonctionnement, la température, la programmation, et d'afficher les informations relatives à l'appareil.
- L'Appoint Électrique : Intégré dans certaines unités intérieures, l'appoint électrique sert de chauffage complémentaire lorsque les besoins sont supérieurs à la capacité de la PAC, ou en cas de températures extérieures extrêmement basses.
Le Cycle Thermodynamique : Le Secret de la PAC

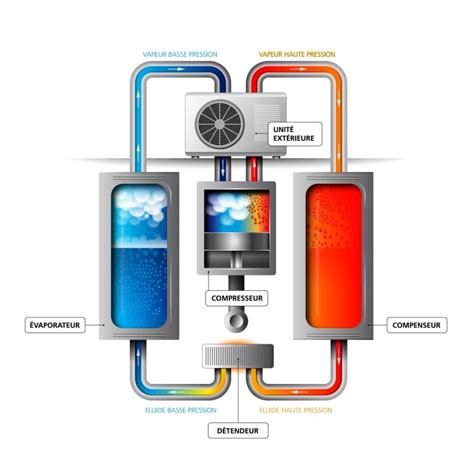

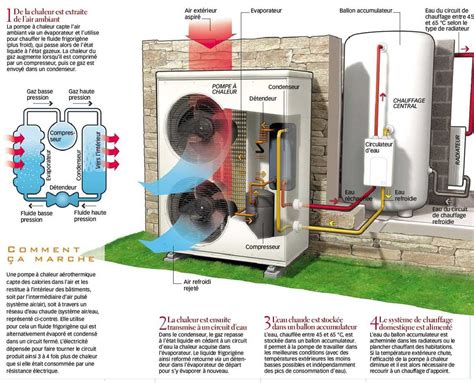

Le fonctionnement d'une pompe à chaleur repose sur un cycle thermodynamique continu, impliquant la circulation d'un fluide frigorigène dans un circuit fermé. Ce cycle est le même pour tous les types de pompes à chaleur, qu'elles soient aérothermiques, géothermiques ou hybrides.
Les Étapes Clés du Cycle
- Captation des Calories (Évaporation) : Le fluide frigorigène, à l'état liquide et à basse pression, circule dans l'évaporateur. Il absorbe les calories présentes dans la source d'énergie extérieure (air, eau ou sol). Cette absorption de chaleur provoque son évaporation, le transformant en gaz à basse pression.
- Compression : Le fluide frigorigène gazeux est aspiré par le compresseur. Celui-ci augmente sa pression, ce qui élève considérablement sa température. Le gaz devient alors chaud et sous haute pression.
- Transfert de Chaleur (Condensation) : Le fluide frigorigène chaud et sous pression circule ensuite vers le condenseur. Dans cet échangeur de chaleur, il cède ses calories au circuit de chauffage du bâtiment (eau ou air). Au contact du circuit de chauffage, le fluide frigorigène se refroidit et se condense, passant de l'état gazeux à l'état liquide. Il libère ainsi une quantité d'énergie supplémentaire.
- Détente : Le fluide frigorigène, désormais liquide mais toujours sous haute pression, passe à travers le détendeur. Cet appareil réduit sa pression, provoquant une chute rapide de sa température.
- Retour à l'Évaporation : Le fluide frigorigène, froid et à basse pression, retourne à l'évaporateur pour recommencer le cycle, prêt à capter de nouvelles calories.
Le fonctionnement de la pompe à chaleur en moins de 6 minutes !
Les Différents Types de Pompes à Chaleur
Le principe de fonctionnement de la pompe à chaleur se décline sous différentes technologies, chacune exploitant une source d'énergie renouvelable distincte.
Pompes à Chaleur Aérothermiques
Ces systèmes puisent leur énergie dans l'air extérieur.
- Pompe à Chaleur Air-Eau : Elle capte la chaleur de l'air extérieur et la restitue sous forme d'eau chaude dans le circuit de chauffage central (radiateurs, plancher chauffant). Ce type de PAC peut également produire de l'eau chaude sanitaire (ECS) et, pour certains modèles réversibles, assurer le rafraîchissement. Le rendement est optimal lorsqu'elle est couplée à des émetteurs basse température.
- Pompe à Chaleur Air-Air : Elle capte la chaleur de l'air extérieur et la diffuse directement dans le logement sous forme d'air chaud (ou froid en mode réversible) via des unités intérieures (splits). Elle ne produit pas d'eau chaude sanitaire.
Pompes à Chaleur Géothermiques
Ces systèmes exploitent la chaleur du sol ou de l'eau.
- Pompe à Chaleur Sol-Eau (ou Géothermique) : Elle capte la chaleur du sol grâce à des capteurs enterrés (horizontaux ou verticaux). Cette chaleur est ensuite transférée à un circuit d'eau pour le chauffage et la production d'ECS. Elle offre un rendement très stable car la température du sol varie peu.
- Pompe à Chaleur Eau-Eau : Elle extrait la chaleur d'une source d'eau, comme une nappe phréatique, un lac ou une rivière. Cette énergie est ensuite restituée au système de chauffage du bâtiment. Ce type de PAC est particulièrement performant mais nécessite un accès à une source d'eau adaptée.
Pompes à Chaleur Hybrides
La pompe à chaleur hybride associe une pompe à chaleur (généralement air-eau) à une chaudière à condensation (gaz ou fioul). Ce système optimise la production de chaleur en choisissant, en fonction des conditions, le mode de chauffage le plus performant et le plus économique.
Les Composants Secondaires pour un Fonctionnement Optimisé
Au-delà des éléments principaux, d'autres composants contribuent à l'optimisation et au bon fonctionnement de la pompe à chaleur.
- Le Vase d'Expansion : Il compense les variations de volume de l'eau dans le circuit de chauffage dues aux changements de température, en recueillant les excédents.
- Le Débitmètre : Il contrôle le passage du fluide frigorigène dans le circuit, assurant un débit optimal.
- La Vanne Hydrobloc : Régule la pression, le débit et le niveau de pompage de l'eau dans le circuit hydraulique.
- Le Manomètre Mécanique : Permet de visualiser en temps réel la pression dans le circuit de chauffage.
- Le Filtre Magnétique Air Extérieur : Dans certains systèmes, il retient les particules métalliques présentes dans l'air ambiant avant qu'elles n'entrent dans le circuit.
- La Bouteille Anti-coups de Liquide : Protège le compresseur contre les éventuelles remontées de liquide frigorigène dans la conduite d'aspiration.
- Le Ballon d'Eau Chaude Sanitaire (ECS) : Souvent intégré à l'unité intérieure, il permet de stocker l'eau chaude produite par la PAC pour une disponibilité immédiate.
Performance et Choix d'une Pompe à Chaleur
Plusieurs facteurs influencent la performance d'une pompe à chaleur, notamment sa technologie, son installation et l'adéquation avec le système de chauffage existant.
Le Raccordement au Système de Chauffage
Le choix d'une pompe à chaleur est étroitement lié au système de chauffage existant.
- Émetteurs Basse Température : Les PAC basse température, comme les modèles air-eau, sont plus performantes lorsqu'elles sont couplées à des émetteurs diffusant une chaleur douce, tels que les planchers chauffants ou les radiateurs chaleur douce. Ces systèmes fonctionnent avec des températures d'eau plus basses (environ 35-45°C).
- Émetteurs Haute Température : Si votre circuit de chauffage existant nécessite une eau dont la température dépasse 60°C (radiateurs anciens, par exemple), il sera plus judicieux d'envisager une PAC hybride ou une PAC géothermique haute température, car les PAC aérothermiques classiques peinent à atteindre ces températures de manière efficace.
- Rafraîchissement : Certaines PAC air-eau, grâce à des ventilo-convecteurs compatibles, peuvent également assurer une fonction de rafraîchissement en été. Le fonctionnement est alors inversé : l'unité intérieure diffuse de l'air frais.
Le Fluide Frigorigène et son Impact Environnemental
Le fluide frigorigène est essentiel au transfert de chaleur. Cependant, il s'agit souvent de gaz à effet de serre (GES).
- R410A : C'est un fluide couramment utilisé, mais sa nocivité pour le climat le rendra interdit à la vente à partir du 1er janvier 2025.
- R32 : Il équipe la plupart des PAC de nouvelle génération. Bien que son Potentiel de Réchauffement Global (PRG) soit inférieur à celui du R410A, son interdiction n'est pas encore programmée avant 2030.
- Fluides Naturels : Certains modèles haut de gamme utilisent des fluides frigorigènes d'origine naturelle, considérés comme plus respectueux de l'environnement.
Il est impératif que la manipulation des fluides frigorigènes soit exclusivement réalisée par des professionnels qualifiés en raison de leur impact environnemental.
L'Installation et l'Entretien
Une installation correcte et un entretien régulier sont cruciaux pour garantir la performance, la longévité et la sécurité de la pompe à chaleur.
- Installation : Le choix et l'installation d'une PAC doivent être réalisés par un professionnel qualifié, en tenant compte de vos émetteurs de chaleur, de votre projet (rénovation ou construction) et de vos besoins énergétiques.
- Entretien : L'entretien des pompes à chaleur est obligatoire tous les deux ans. Il vise à assurer l'étanchéité du circuit frigorifique et à vérifier les performances de l'appareil. Un entretien annuel est recommandé pour une optimisation continue.
Comprendre le Fonctionnement en Cas de Températures Froides
L'efficacité d'une pompe à chaleur en hiver, notamment lors de températures extérieures basses, dépend de sa conception et de sa technologie. Les modèles performants sont capables de capter des calories même lorsque la température extérieure est négative. Le Coefficient de Performance (COP) d'une PAC indique la quantité de chaleur produite pour chaque kWh d'électricité consommée. Un COP élevé, souvent constaté pour les modèles géothermiques dont la source de chaleur est plus stable, garantit une meilleure efficacité énergétique. Les PAC aérothermiques, bien que leur COP puisse diminuer par temps très froid, restent une solution viable et économique, surtout si elles sont bien dimensionnées et associées à des émetteurs basse température.
Les Aspects Électroniques et le Dépannage

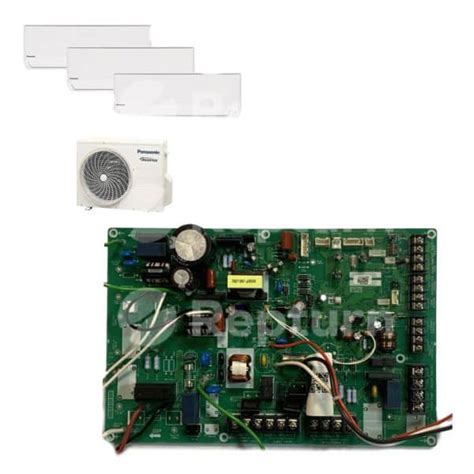

Le bon fonctionnement de la pompe à chaleur repose également sur l'intégrité de ses cartes électroniques. Ces composants sont essentiels à la régulation, au contrôle et à la communication entre les différents modules de l'appareil.
Les Cartes Électroniques
Dans une pompe à chaleur split (ou bi-bloc), le cycle thermodynamique est réparti entre deux unités : l'unité extérieure et l'unité intérieure.
- L'Unité Intérieure : Elle abrite généralement la carte de contrôle, la carte d'alimentation, et parfois l'appoint électrique. La carte de contrôle gère les fonctions de l'appareil, la régulation de la température via les sondes, et la réception des commandes de la télécommande.
- L'Unité Extérieure : Elle peut contenir une carte de puissance, une carte inverter (pour le contrôle de la vitesse du compresseur), et la carte mère qui centralise les commandes. Dans certains cas, une seule platine peut regrouper plusieurs de ces fonctions.
Dépannage et Réparation des Cartes Électroniques
Les pannes liées aux cartes électroniques peuvent survenir suite à des fluctuations électriques, l'usure ou des conditions environnementales difficiles. Les symptômes peuvent inclure des messages d'erreur, l'absence de communication entre les unités, ou un fonctionnement erratique de l'appareil.
- Diagnostic : Un diagnostic précis est la première étape pour identifier la cause de la panne. Il peut s'agir d'un composant défectueux sur la carte (diode, résistance, condensateur, processeur), d'une coupure de circuit, d'un court-circuit, ou d'un problème de communication entre les modules.
- Réparation : La réparation des cartes électroniques de PAC est une alternative économique et écologique au remplacement complet. Des entreprises spécialisées proposent la réparation des cartes mères, des cartes de puissance, et d'autres platines électroniques, garantissant ainsi la prolongation de la durée de vie de l'équipement. Ce processus implique le remplacement des composants défectueux, la réfection des soudures, et des tests de qualité rigoureux avant la remise en service.
- Composants Clés pour le Diagnostic : Lors d'une panne, des composants tels que le pont de diodes, l'IGBT (Transistor Bipolaire à Grille Isolée), l'IPM (Module de Puissance Intelligent) ou les diodes de puissance sont souvent examinés. Leur test, généralement à l'aide d'un multimètre en mode "test de diode", permet d'identifier d'éventuels courts-circuits ou circuits ouverts.
L'intervention sur ces composants demande une expertise technique pointue et le respect des normes de sécurité, notamment en raison des tensions élevées présentes dans ces circuits.
Conclusion : Un Investissement pour le Confort et l'Écologie
La pompe à chaleur représente une technologie de chauffage et de rafraîchissement performante et respectueuse de l'environnement. Comprendre son fonctionnement, ses composants, et les différents types disponibles permet de faire un choix éclairé en fonction de ses besoins et de son habitation. Bien que l'investissement initial puisse être conséquent, les économies d'énergie réalisées sur le long terme, les aides financières disponibles et l'impact écologique réduit en font une solution de plus en plus attrayante pour le confort domestique moderne.
