La production de chauffage et, dans certains cas, d'eau chaude sanitaire (ECS) est assurée par les chaudières modernes. Parmi les systèmes d'évacuation des fumées, la chaudière à ventouse, également appelée chaudière à flux forcés ou chaudière étanche, présente des spécificités importantes en matière de sécurité et de performance. Contrairement à une chaudière traditionnelle qui utilise un conduit de cheminée pour l'évacuation des fumées issues de la combustion, la chaudière à ventouse est équipée d'un conduit double-flux. Ce système ingénieux aspire l'air extérieur via un premier conduit, tandis qu'un ventilateur intégré rejette les fumées de combustion à travers un second conduit. Cette configuration assure une étanchéité parfaite du circuit de combustion, améliorant ainsi la sécurité de l'installation et les performances énergétiques.
Le principe de fonctionnement de la chaudière à ventouse repose sur un double conduit concentrique. Ce conduit permet simultanément l'apport d'air extérieur nécessaire à la combustion et l'évacuation des produits de cette combustion. L'air est aspiré par le conduit extérieur, tandis que les fumées sont expulsées par le conduit intérieur. Ce système peut être installé de manière horizontale (sortie en façade) ou verticale (sortie en toiture), le choix dépendant des caractéristiques spécifiques du logement.
L'étanchéité de la chaudière à ventouse est un atout majeur. Elle évite le prélèvement de l'air de la pièce où est installée la chaudière, éliminant ainsi le risque d'intoxication au monoxyde de carbone et améliorant la qualité de l'air intérieur. De plus, cette étanchéité contribue à une réduction des consommations d'énergie, estimée à environ 4 % par rapport aux chaudières raccordées à une cheminée traditionnelle. C'est pourquoi on parle souvent de "chaudière étanche" pour désigner ce système, par opposition à la "chaudière cheminée" qui, elle, prélève l'air dans la pièce où elle est installée et est raccordée au conduit de la cheminée.

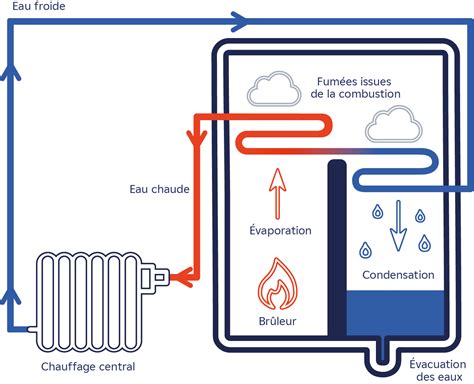

Il est important de noter que la chaudière à ventouse n'est pas un modèle de chaudière distinct de la chaudière à condensation. Au contraire, ces deux technologies sont souvent combinées pour optimiser les performances énergétiques. Une chaudière à condensation, qu'elle fonctionne au gaz, au fioul ou au bois, récupère l'énergie contenue dans la chaleur des fumées de combustion. Cette chaleur latente, normalement évacuée par la cheminée, est utilisée pour préchauffer l'eau de retour du circuit de chauffage, ce qui améliore significativement le rendement de l'installation.
L'association d'une chaudière à condensation avec un système de ventouse permet une évacuation des fumées plus efficace et plus sûre. Les chaudières à condensation génèrent des fumées plus froides et potentiellement chargées de condensats (eau issue de la vapeur d'eau contenue dans les fumées). Le système de ventouse, grâce à son fonctionnement en pression positive, facilite l'évacuation de ces fumées, même dans des conduits plus longs ou avec des coudes.
La mise en place d'une chaudière à ventouse est encadrée par des réglementations strictes visant à garantir la sécurité des occupants et le bon fonctionnement de l'installation. L'arrêté du 27 avril 2009 et le décret n° 2009-649 du 9 juin 2009 précisent les normes de mise en place et d'entretien de ces appareils.
Selon le décret n° 2009-649 du 9 juin 2009, toute chaudière dont la puissance est comprise entre 4 et 400 kW doit faire l'objet d'un entretien annuel obligatoire par un professionnel certifié. Si le ramonage du dispositif de ventouse n'est pas obligatoire dans le même sens qu'une cheminée traditionnelle, un entretien régulier par un professionnel est indispensable pour assurer le bon fonctionnement et la sécurité de l'appareil.
La norme NF DTU 61.1 (réglementation des installations gaz en habitation) et la norme NF DTU 24.1 fixent les règles essentielles concernant l'implantation d'une ventouse de chaudière. Ces normes définissent notamment les distances de sécurité à respecter, la hauteur d'installation, le nombre de coudes autorisés, la pente du conduit et la longueur maximale admissible.
L'installation de la ventouse peut se faire de deux manières principales :
Le choix entre ces deux options dépend de la configuration du logement, des contraintes architecturales et des réglementations locales.
Le respect des distances de sécurité est primordial pour éviter tout risque d'intoxication, d'incendie ou d'explosion. Les principales règles à observer sont les suivantes :
Il est crucial de se référer à la notice technique du fabricant de la chaudière, car certains constructeurs peuvent préconiser des distances de sécurité plus importantes.
Le diamètre d'une ventouse de chaudière gaz est généralement exprimé par deux chiffres, indiquant le diamètre du conduit intérieur (évacuation des fumées) et le diamètre du conduit extérieur (admission de l'air). Les diamètres les plus courants sont 60/100 mm et 80/125 mm.
La longueur maximale admissible pour un conduit de ventouse dépend de plusieurs facteurs : le modèle de chaudière, le type de combustion, le diamètre du conduit et le nombre de coudes. La norme NF DTU 61.1 autorise un maximum de deux coudes à 90° pour un conduit de ventouse. Chaque coude réduit la longueur maximale autorisée du conduit. Il est essentiel de consulter la notice du fabricant pour connaître les spécificités de votre appareil.
Dans le cas des chaudières à condensation, la pente du conduit de fumée est un élément clé. Elle doit être inclinée vers l'appareil, généralement entre 3 et 5 %. Cette inclinaison permet aux condensats de s'écouler correctement, d'être recueillis et évacués vers le réseau d'eau usée, évitant ainsi l'accumulation d'eau dans le conduit qui pourrait nuire au bon fonctionnement de la chaudière et à sa sécurité.
L'entretien annuel par un professionnel certifié est une obligation légale pour les chaudières dont la puissance est comprise entre 4 et 400 kW. Cet entretien garantit le bon fonctionnement de l'appareil, la sécurité de l'installation et permet de détecter d'éventuels dysfonctionnements avant qu'ils ne deviennent critiques.
Dans les anciennes chaudières à brûleur atmosphérique, un système de sécurité "anti débordement" ou "anti-refoulement" était intégré pour détecter un mauvais tirage du conduit de fumée et mettre l'appareil en sécurité. Cette sécurité, souvent placée dans le coupe-tirage, visait à détecter une température anormalement élevée, signe d'une mauvaise évacuation des gaz de combustion.
Avec la généralisation des chaudières à circuit de combustion étanche (ventouse), ce risque de refoulement dans le local d'installation est considérablement réduit, voire éliminé, grâce à l'étanchéité du système. Cependant, la vigilance et l'entretien régulier restent indispensables.
L'installation d'une chaudière à ventouse présente des avantages économiques. Outre la réduction de la consommation d'énergie mentionnée précédemment, le taux de TVA applicable peut varier. Depuis le 1er mars 2025, l'achat et la pose d'une chaudière à ventouse sont soumis à un taux de TVA de 20 %. Cependant, le taux de TVA pour la réparation d'une chaudière demeure à 5,5 %, ce qui peut rendre la maintenance plus abordable.

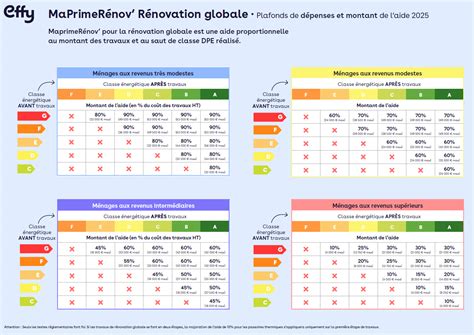

Il est également intéressant de noter que, bien que les aides financières pour l'installation de chaudières à gaz aient été supprimées, il existe d'autres équipements de chauffage plus économes et performants qui sont éligibles aux aides à la rénovation énergétique.
L'installation d'une chaudière à ventouse, ainsi que de son système d'évacuation des fumées, doit impérativement être réalisée par un professionnel qualifié, de préférence certifié RGE (Reconnu Garant de l'Environnement). Cette démarche garantit une installation conforme aux normes en vigueur, une sécurité optimale, le bon fonctionnement de l'appareil et la validité de la garantie constructeur.
Le professionnel suit un processus rigoureux comprenant :
À l'issue de l'installation, le professionnel délivre un certificat de conformité, document essentiel pour la garantie de l'équipement. Faire appel à un expert chauffagiste, comme ENGIE Home Services, est recommandé en cas de panne ou pour toute intervention sur votre système de chauffage.
En résumé, la chaudière à ventouse représente une solution moderne et sécurisée pour le chauffage domestique. Son système d'évacuation étanche, souvent associé à la technologie à condensation, offre des performances énergétiques accrues et une sécurité renforcée. Le respect scrupuleux des normes d'installation et l'entretien régulier par des professionnels qualifiés sont les garants d'un fonctionnement optimal et durable de votre équipement.
