Le plancher chauffant révolutionne le confort thermique des habitations en diffusant une chaleur douce et homogène. Loin des radiateurs traditionnels qui chauffent l'air par convection, le plancher chauffant fonctionne par rayonnement, réchauffant les surfaces et les objets de manière progressive et agréable. Cette technologie, bien que discrète, nécessite une supervision attentive pour garantir son efficacité optimale et maîtriser la consommation énergétique. Cet article explore les différentes facettes du plancher chauffant, de ses types à sa gestion avancée via des systèmes de supervision, en passant par les outils de diagnostic et d'optimisation.
Le principe fondamental du plancher chauffant réside dans sa capacité à chauffer une grande surface à basse température. Contrairement aux systèmes de chauffage traditionnels qui opèrent à haute température sur de petites surfaces (comme les radiateurs), le plancher chauffant diffuse une chaleur douce et uniforme, créant une sensation de confort inégalée. Cette diffusion à basse température permet une consommation d'énergie comparable, voire inférieure, à celle des systèmes plus anciens, tout en améliorant significativement le bien-être des occupants. La chaleur rayonnante monte du sol, réchauffe les objets et les personnes directement, et participe à maintenir une température ambiante stable et homogène dans toute la pièce.
Le marché propose aujourd'hui deux technologies distinctes de planchers chauffants électriques, chacune avec ses spécificités :
Cette solution se distingue par son chauffage à basse température, synonyme d'économies d'énergie et d'un confort d'utilisation accru. Il se caractérise par une émission rapide de chaleur, ce qui le rend particulièrement apprécié lors des périodes de travaux ou pour des besoins de chauffage ponctuels. Son coût d'installation est généralement économique, et la régulation de la température s'avère simple et intuitive. Pour une utilisation optimale et une bonne maîtrise de la consommation énergétique, il est toutefois crucial que le logement soit correctement isolé. Une bonne isolation permet de conserver la chaleur plus longtemps, réduisant ainsi les besoins en chauffage et les dépenses associées.
Le plancher chauffant électrique à accumulation fonctionne en complémentarité avec d'autres équipements de chauffage. Il exploite la capacité du béton à stocker la chaleur. Pendant les heures creuses, lorsque l'électricité est moins chère, il accumule l'énergie thermique émise par inertie. Cette chaleur stockée est ensuite restituée progressivement pendant la journée. Si l'inertie du système s'avère insuffisante, notamment lors de périodes de grand froid où les températures extérieures sont basses, d'autres équipements de chauffage prennent le relais pour maintenir le confort souhaité.
L'avènement de la domotique a transformé la manière de gérer le chauffage domestique. Pour les utilisateurs équipés d'un plancher chauffant électrique, de nombreuses solutions permettent désormais de contrôler le système à distance, de programmer des cycles de chauffe, d'envoyer des ordres de chauffage depuis un smartphone, et surtout, de réduire significativement la facture énergétique.
Le marché regorge de dispositifs domotiques conçus pour répondre à ces besoins de contrôle avancé. Les thermostats programmables pour plancher chauffant électrique sont devenus des éléments essentiels pour optimiser le confort et les économies. Ces systèmes permettent une personnalisation poussée des réglages, adaptant la température de chaque pièce aux rythmes de vie des occupants.

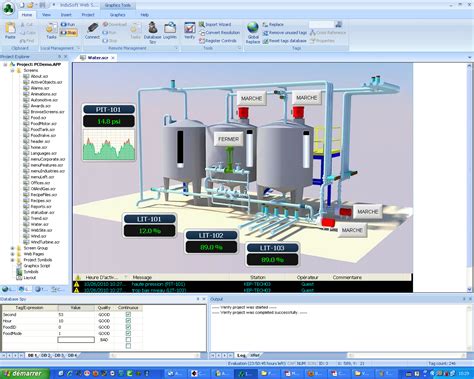

Pour les installations plus complexes, des systèmes comme IQVISION Supervisor offrent une solution de gestion centralisée. Cette plateforme logicielle est conçue pour gérer les bâtiments au niveau de l'entreprise, mais ses principes s'appliquent également à des installations résidentielles de pointe. IQVISION Supervisor peut intégrer des contrôleurs d'autres marques (comme Trend), des périphériques tiers, et des protocoles Internet au sein d'une architecture logicielle unifiée.
Ses fonctionnalités incluent l'enregistrement centralisé des données, l'archivage, la gestion des alarmes, le suivi des performances, la planification maître, et la gestion de bases de données à l'échelle du système. L'intégration aux applications logicielles de l'entreprise permet une analyse approfondie de la consommation d'énergie dans les bâtiments. De plus, IQVISION fournit des outils d'ingénierie graphique performants pour le développement d'applications personnalisées. La prise en charge de HTML5 assure la compatibilité avec une large gamme d'appareils connectés à Internet (ordinateurs, tablettes, smartphones), offrant ainsi une flexibilité d'accès et de visualisation. L'outil de migration de système intégré simplifie considérablement le temps de configuration en permettant l'importation des données système existantes depuis des outils d'ingénierie antérieurs.
L'invisibilité du plancher chauffant, bien qu'étant un atout majeur en termes d'esthétique et de confort, peut parfois poser des défis en matière de diagnostic en cas de dysfonctionnement. Comment s'assurer que le système fonctionne correctement sans pouvoir visualiser directement les éléments chauffants ? La réponse réside dans l'utilisation de technologies de pointe, notamment la caméra infrarouge.
Dans un système de plancher chauffant, la chaleur est transmise via des canalisations d'eau chaude ou des fils électriques dissimulés sous le revêtement de sol. Le rayonnement invisible monte du sol sous forme de vagues de chaleur, réchauffant les objets environnants qui, à leur tour, réémettent cette chaleur. Les systèmes de chauffage par rayonnement sont reconnus pour leur efficacité à chauffer une maison, améliorer le confort et réduire les factures d'énergie.
Cependant, des défaillances peuvent survenir, liées à la fabrication de la chape, à la mise en place des canalisations, ou à des problèmes de transport d'énergie. Ces défauts, souvent cachés, peuvent être rapidement détectés à l'aide d'une caméra infrarouge. Au lieu d'une inspection laborieuse des pompes et d'une analyse indirecte, la thermographie offre un aperçu immédiat de l'ensemble du système de chauffage au sol grâce à la chaleur qu'il émet.
Valerio Di Stefano, concepteur et ingénieur italien spécialisé dans la gestion des énergies et la thermographie, a acquis une caméra infrarouge FLIR E8 pour effectuer des audits énergétiques sur les systèmes rayonnants. Il souligne l'importance de cet outil pour identifier les anomalies qui pourraient échapper à une inspection visuelle classique.
Les images thermiques permettent de visualiser les différences de température sur la surface du plancher. Par exemple, des anomalies dans la répartition de la chaleur peuvent indiquer des variations dans l'épaisseur de la chape, des problèmes d'adhésif utilisé pour les finitions, ou des variations thermiques anormales sur une courte distance de canalisation.
Il est également pertinent de s'interroger sur l'intérêt d'installer un chauffage par le sol sous du mobilier fixe. L'argument principal contre cette pratique est le risque de condensation ("transpiration") des meubles de cuisine, ainsi que le chauffage des meubles et de leur contenu. Inversement, l'installation de canalisations sous le mobilier peut augmenter l'inertie du système, rendant la régulation de température moins réactive. De plus, cela peut entraver la circulation du flux thermique vers les zones occupées, engendrant une perte d'efficacité énergétique.
La caméra FLIR E8 est un modèle compact et facile à utiliser, offrant une prise de température instantanée. Elle est équipée d'un détecteur de 320x240 pixels et d'un objectif sans mise au point, avec une interface intuitive permettant d'accéder aux réglages, modes d'imagerie et outils de mesure. Sa fonction MSX® améliore la qualité des images thermiques en superposant des détails de la caméra visible sur l'image infrarouge en temps réel. La FLIR E8 se révèle utile non seulement pour l'inspection des planchers chauffants, mais aussi pour d'autres applications comme le contrôle des panneaux solaires.

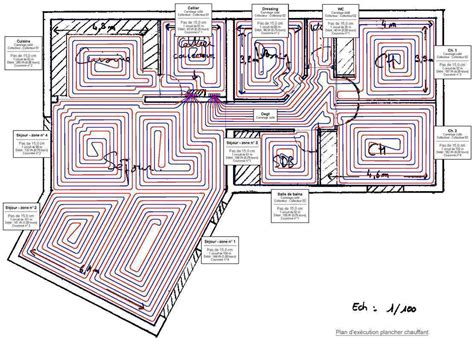

Pour les professionnels comme pour les particuliers souhaitant maîtriser leur projet, la compréhension des schémas d'installation de plancher chauffant est une étape fondamentale. Ces plans techniques détaillent les composantes essentielles et décryptent les symboles, facilitant ainsi la lecture et la mise en œuvre des systèmes électriques et hydrauliques.
Un schéma d'installation de plancher chauffant est une représentation graphique qui inclut divers symboles et indications techniques :
Chaque élément est crucial pour garantir une installation conforme et performante. Le respect du tracé des circuits, de l'espacement entre les câbles ou tubes, et des indications de raccordement est impératif.
L'identification du type de plancher chauffant sur un schéma est primordiale, car les configurations électriques et hydrauliques diffèrent radicalement :
Un schéma hydraulique sera plus riche en détails concernant la circulation des fluides, tandis qu'un schéma électrique se concentrera sur le câblage, les protections et les accessoires électriques.
La compréhension d'un plan technique repose sur la connaissance des matériaux et équipements qui le composent :
Un schéma d'installation sert de guide précis pour chaque phase de la pose :
Chaque étape est cruciale pour éviter les défauts tels que les zones froides, les fuites ou la surconsommation.
La régulation thermique et la maintenance sont des aspects déterminants pour la qualité du confort et la durabilité du système. Les schémas dédiés à cette phase mettent en lumière :
Un entretien régulier, incluant la purge annuelle et la vérification des éléments de régulation, prolonge la durée de vie du plancher chauffant et maintient un confort optimal.
Les planchers chauffants, nés il y a plus de 50 ans, ont connu une évolution technologique significative. Initialement développés dans les années 1960 comme systèmes hydrauliques avec de gros tubes noyés dans un ravoirage, ils ont évolué vers les planchers chauffants basse température (PCBT) à partir de la fin des années 1970. Ces derniers se caractérisent par des tubes plus petits et plus nombreux, une régulation personnalisée, et une diffusion de la chaleur par rayonnement.

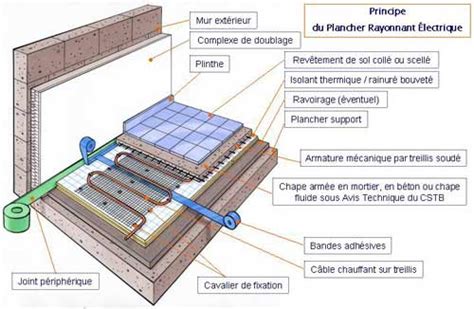

Le plancher rayonnant électrique (PRE) est une variante utilisant des câbles chauffants intégrés dans des trames. Ces systèmes sont asservis à une régulation thermostatique pièce par pièce, offrant des plages de fonctionnement personnalisées. La pose et le raccordement doivent respecter des normes strictes, notamment la norme NF C 15-100.
L'intégration des planchers chauffants dans des systèmes domotiques avancés, comme ceux basés sur le protocole KNX et des plateformes de supervision telles que Lifedomus, ouvre de nouvelles perspectives de contrôle et d'optimisation. La gestion des vannes de chauffage via des actionneurs KNX, pilotés par des sondes de température disséminées dans les pièces, permet une régulation fine.
Les modes de configuration des actionneurs, tels que la commutation (tout ou rien) et le mode proportionnel (PWM - Pulse Width Modulation), offrent différentes approches de contrôle. Le mode PWM, en particulier, permet une modulation plus précise de l'ouverture des vannes, en envoyant un pourcentage d'ouverture sur une durée déterminée. La configuration de la durée de cycle et du pourcentage d'ouverture est cruciale pour obtenir une régulation stable et réactive, notamment pour les planchers chauffants dont l'inertie est plus importante que celle des radiateurs.
La distinction entre thermostats virtuels (logiciels) et thermostats physiques (matériels) est importante dans ces systèmes. Les thermostats virtuels, intégrés dans des plateformes comme Lifedomus, peuvent simuler le comportement d'un thermostat en utilisant des algorithmes d'hystérésis ou PI (Proportionnel-Intégral). Cependant, la commande PWM des actionneurs KNX est souvent plus performante que la commande TOR (Tout ou Rien) des thermostats virtuels basiques.
Pour une régulation optimale, l'utilisation de thermostats KNX intégrés aux actionneurs, ou de modules dédiés, est recommandée. Ces dispositifs calculent la valeur PWM à envoyer à l'actionneur, en se basant sur des algorithmes PI adaptés aux caractéristiques du système de chauffage (inertie, temps de réponse). La loi d'eau, souvent configurée au niveau de la chaudière, peut également être prise en compte pour ajuster la température de l'eau de chauffage en fonction des conditions extérieures, optimisant ainsi l'efficacité globale du système.
En résumé, le plancher chauffant, qu'il soit électrique ou hydraulique, représente une solution de chauffage moderne et confortable. La supervision via des systèmes domotiques et l'utilisation d'outils de diagnostic comme la thermographie permettent d'en optimiser le fonctionnement, d'assurer sa pérennité et de réaliser des économies d'énergie substantielles. La compréhension des schémas d'installation et des principes de régulation est essentielle pour une gestion efficace de ce système de chauffage performant.
