L'installation d'une pompe à chaleur (PAC) air/air, qu'il s'agisse d'un système monosplit ou multisplit, implique la connexion d'une unité extérieure à une ou plusieurs unités intérieures via des liaisons frigorifiques. Ces tuyaux, généralement en cuivre, acheminent le fluide frigorigène essentiel au fonctionnement de l'appareil. Cependant, la longueur de ces liaisons suscite de nombreux débats parmi les professionnels et les utilisateurs, soulevant des questions quant à son impact sur la performance, la fiabilité et la durabilité du système. Cet article se propose d'explorer en détail les enjeux liés à la longueur des liaisons frigorifiques, en s'appuyant sur les principes du fonctionnement des PAC et les retours d'expérience.

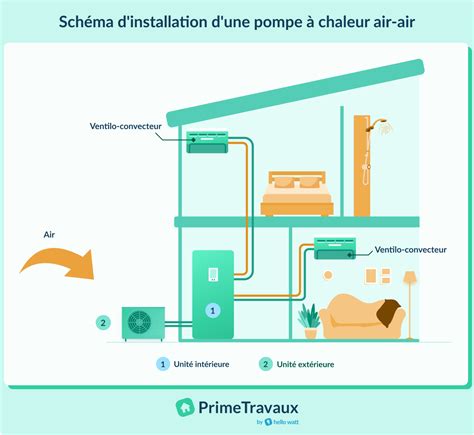

Avant d'aborder la question de la longueur des liaisons, il est primordial de comprendre le fonctionnement de base d'une pompe à chaleur air/air. Ce système repose sur un cycle thermodynamique impliquant un fluide frigorigène. Ce fluide circule en circuit fermé entre l'unité extérieure et l'unité intérieure.
Le cycle se décompose en plusieurs étapes clés :
Dans le cas d'une pompe à chaleur réversible, le cycle peut être inversé pour réaliser une fonction de climatisation, où les calories sont extraites de l'air intérieur pour être rejetées à l'extérieur.
La question de la longueur minimale et maximale des liaisons frigorifiques est un sujet récurrent sur les forums spécialisés et lors des installations. Les avis divergent, et il est essentiel de comprendre les raisons de ces divergences pour prendre des décisions éclairées.
Certains professionnels avancent que raccourcir la longueur des tubes peut légèrement augmenter la puissance de l'appareil. L'idée est de minimiser les pertes de charge et de transfert d'énergie dans les tuyaux. Dans les cas où les unités intérieure et extérieure sont placées "presque dos à dos", une liaison très courte, voire d'un mètre, peut sembler logique et efficace. Pour certains, notamment avec les fluides frigorigènes modernes comme le R410A (et plus récemment le R32), la vitesse du fluide permettrait d'éviter les problèmes de retour d'huile, même avec des longueurs réduites.
Cependant, cette approche présente des risques si elle n'est pas encadrée par les préconisations du fabricant. En effet, une longueur excessivement courte peut compromettre le bon fonctionnement du cycle thermodynamique.
La majorité des fabricants spécifient une longueur minimale pour les liaisons frigorifiques, généralement aux alentours de 3 mètres. Cette exigence n'est pas arbitraire et répond à des impératifs techniques précis :
Les manuels d'installation des fabricants, comme ceux de Daikin (par exemple, pour les modèles RXF35, bien que certains soient en R32), précisent souvent ces longueurs minimales. Pour certains modèles, une longueur minimale de 1,50 mètre peut être requise, tandis que pour d'autres, comme certains Hitachi mentionnés, c'est 3 mètres qui est la norme. Ignorer ces recommandations, même avec des fluides modernes, peut mener à des dysfonctionnements.

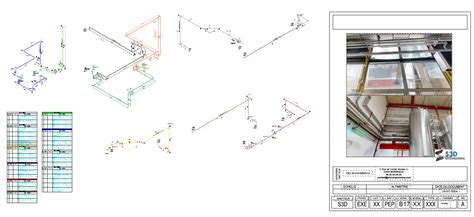

Il existe également des longueurs maximales à ne pas dépasser. Ces limites sont dictées par la capacité du système à maintenir la pression et la température du fluide frigorigène sur de longues distances. Au-delà d'une certaine longueur, les pertes de charge augmentent, la performance du système diminue, et il peut être nécessaire d'ajouter une charge de fluide supplémentaire, ce qui doit être fait par un professionnel qualifié. De plus, le "rab de tuyaux enroulés" est souvent déconseillé. Des tuyaux enroulés de manière excessive peuvent créer des contraintes mécaniques, des points de pliure qui entravent la circulation du fluide, et potentiellement des points chauds ou froids localisés, nuisant à l'efficacité globale.
Une installation dont les longueurs de liaisons frigorifiques ne respectent pas les préconisations du fabricant peut entraîner une série de problèmes :
L'installation "dos à dos", où l'unité extérieure est placée très près de l'unité intérieure, est techniquement réalisable. Cependant, elle impose une vigilance accrue quant au respect de la longueur minimale de liaison. Même si l'espace est limité, il faut s'assurer que la longueur totale des tubes (incluant les liaisons entre les unités et les éventuels tuyaux de raccordement à l'installation existante) respecte le minimum requis par le fabricant.
Le cas d'un utilisateur qui a installé une unité intérieure "presque dos à dos" avec une unité extérieure, ne prévoyant qu'un mètre de liaison frigorifique, est une situation qui justifie une attention particulière. Si le professionnel qui a réalisé l'installation affirme que son travail est conforme, il est essentiel de vérifier si cette conformité a été validée par le fabricant de l'appareil pour cette configuration spécifique.
Face à la complexité des systèmes de pompes à chaleur et aux subtilités de leur installation, l'intervention d'un professionnel qualifié est primordiale. Il est le garant du respect des normes, des préconisations des fabricants, et de la sécurité de l'installation. Un installateur certifié RGE (Reconnu Garant de l'Environnement) est particulièrement recommandé, car il atteste d'une expertise reconnue dans le domaine de la rénovation énergétique et des systèmes de chauffage écologiques.
Lors du choix d'un installateur, il est conseillé de demander un devis détaillé, de vérifier les références, et de s'assurer qu'il prendra en compte toutes les spécificités de votre installation, y compris la longueur des liaisons frigorifiques. Les avis des "copains" ou les conseils glanés sur des forums, bien qu'utiles pour s'informer, ne remplacent pas l'expertise d'un professionnel qui connaît les caractéristiques précises de votre appareil.
Le type de fluide frigorigène utilisé a une incidence sur les spécificités d'installation. Le R410A, largement utilisé pendant de nombreuses années, est un réfrigérant HFC (hydrofluorocarbone) efficace mais avec un potentiel de réchauffement global (PRG) non négligeable. Le R32, plus récent, est un HFC avec un PRG plus faible, et il est souvent considéré comme plus respectueux de l'environnement.
Bien que ces fluides modernes favorisent le retour d'huile, il est incorrect de penser qu'ils éliminent totalement le besoin de respecter des longueurs minimales de liaison. Les impératifs liés à la décompression du fluide, à la stabilité du cycle et à la protection du compresseur demeurent. Les fabricants continuent d'établir des spécifications précises pour ces fluides, et il est impératif de s'y conformer.
La longueur des liaisons frigorifiques dans une installation de pompe à chaleur air/air est un paramètre technique crucial qui ne doit pas être négligé. Si une installation "dos à dos" avec des liaisons courtes peut sembler attrayante pour des raisons d'esthétique ou d'espace, elle doit impérativement respecter les longueurs minimales et maximales préconisées par le fabricant de l'appareil. Ignorer ces recommandations peut entraîner une diminution des performances, une usure prématurée des composants, et des pannes coûteuses. Le choix d'un professionnel qualifié et le respect scrupuleux des notices d'installation sont les clés d'un système performant, fiable et durable.
