Face à l'augmentation constante des dépenses énergétiques, le choix d'un système de chauffage performant et économique est devenu une nécessité pour de nombreux foyers. Parmi les solutions disponibles sur le marché, la pompe à chaleur (PAC) air-air se distingue par sa capacité à chauffer en hiver et à rafraîchir en été. Cependant, une installation réussie repose sur une compréhension approfondie de son câblage électrique, un aspect souvent négligé mais crucial pour la sécurité et l'efficacité de l'appareil. Cet article explore en détail le câblage des pompes à chaleur air-air, en abordant les aspects techniques, normatifs et pratiques pour garantir une installation optimale.
La pompe à chaleur air-air est un système thermodynamique qui capte les calories présentes dans l'air extérieur, même par basse température, pour les transformer en chaleur et la diffuser à l'intérieur d'un logement. Inversement, en mode climatisation, elle capte les calories de l'air intérieur pour les rejeter à l'extérieur. Le système se compose généralement de deux éléments principaux : une unité extérieure et une ou plusieurs unités intérieures (appelées "splits").
L'unité extérieure, souvent de forme rectangulaire avec un ventilateur, est responsable de l'échange thermique avec l'air ambiant. Son installation nécessite un percement en façade et un espace d'environ 1m². Elle peut être posée au sol sur une dalle stable ou fixée au mur, sur un balcon, une terrasse ou dans un jardin. Il est important de tenir compte du bruit potentiel de cette unité et de l'éloigner des fenêtres, notamment celles des chambres et des pièces de vie, ou d'installer un habillage acoustique.
Les unités intérieures, ou "splits", sont chargées de diffuser l'air chauffé ou rafraîchi dans les différentes pièces. Elles sont contrôlables et programmables via une télécommande. Le type le plus courant est le split mural, fixé en hauteur sur un mur, idéal pour un faible encombrement. D'autres types existent, comme ceux se fixant en partie basse d'un mur. Il est essentiel de veiller à ce qu'aucun obstacle (meubles, par exemple) ne gêne la diffusion de l'air autour de ces unités. Généralement, jusqu'à cinq splits peuvent être connectés à une seule unité extérieure.
Techniquement, une pompe à chaleur air-air fonctionne à l'électricité. Le raccordement entre l'unité extérieure et les unités intérieures se fait en direct. En termes de branchement électrique, la PAC air-air est considérée comme un circuit spécialisé. Cela implique qu'elle doit bénéficier d'une ligne dédiée et directe depuis le tableau électrique du logement.
Le choix du disjoncteur différentiel associé à ce circuit est un point de vigilance majeur. Contrairement à ce qui pourrait être le cas pour un four ou un lave-vaisselle, le choix du disjoncteur pour une PAC est plus complexe et doit tenir compte des caractéristiques spécifiques de l'appareil. Il existe des modèles de pompes à chaleur fonctionnant en monophasé (230V) et d'autres en triphasé (400V).

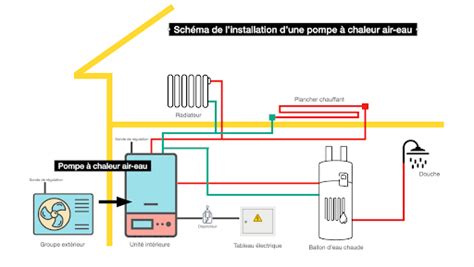

Une pompe à chaleur doit être alimentée directement au tableau électrique par une ligne dédiée, protégée par un disjoncteur différentiel. La majorité des PAC air-air ou air-eau sont "bi-bloc", c'est-à-dire composées de deux unités reliées par une liaison frigorifique. Elles doivent être raccordées par un branchement électrique avec une ligne dédiée. Si la PAC est "monobloc", tous les composants sont regroupés dans une seule unité extérieure. Dans ce cas, le module intérieur est relié au circuit de chauffage central de l'habitation ou à un ballon tampon.
Le courant monophasé est le plus répandu dans les foyers français. Il s'agit d'un circuit à deux fils fournissant un courant de 230 volts (V) et supportant une puissance maximale de 12 kilovoltampères (kVA). Si votre tableau électrique est monophasé, vous pouvez raccorder une PAC monophasée via une ligne dédiée, à condition que la puissance de votre abonnement électrique (3, 6, 9 ou 12 kVA) soit suffisante pour l'ensemble de vos appareils en fonctionnement.
Le courant triphasé, quant à lui, fournit un courant alternatif de 400 V et supporte jusqu'à 18 kVA. Contrairement au monophasé, la puissance triphasée est répartie sur trois circuits de 6 kVA chacun. Cette configuration est plus stable et idéale pour les installations électriques importantes, comme dans le cas de grandes surfaces à chauffer ou pour alimenter des PAC de forte puissance (10 à 12 kW). Le triphasé est plus onéreux et généralement réservé aux installations commerciales ou industrielles, mais peut être pertinent pour les particuliers ayant des besoins électriques élevés.
Il est possible de modifier la puissance de raccordement, voire de passer du monophasé au triphasé ou inversement, mais cela implique l'intervention du gestionnaire de réseau et engendre des coûts. Pour une PAC monophasée, il est important de vérifier la puissance souscrite auprès de son fournisseur d'électricité et de s'assurer que l'ensemble des équipements électriques en fonctionnement ne dépasse pas cette puissance.

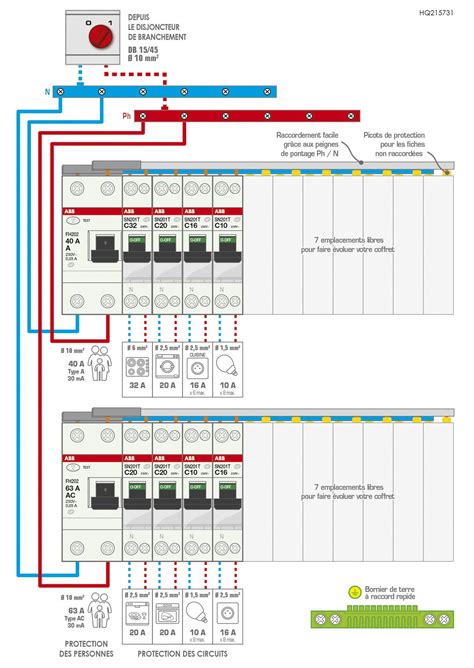

Le disjoncteur joue un rôle essentiel dans la protection de vos équipements électriques en coupant l'alimentation en cas de surcharge ou de court-circuit. Pour une pompe à chaleur, dont les moteurs peuvent avoir des pics d'intensité au démarrage, un disjoncteur de courbe D est particulièrement recommandé. Ce type de disjoncteur tolère un courant plus important sur une courte période (quelques millisecondes) par rapport à un disjoncteur de courbe C, plus classique pour les appareils domestiques légers.
Le calibre du disjoncteur, exprimé en ampères (A), doit être adapté à la puissance de la PAC. La formule pour le calculer est : Intensité (I en A) = Puissance de la PAC (P en Watts) / Tension (V en Volts). Par exemple, pour une PAC de 7 kW (7000 W) sur un réseau monophasé de 230 V, l'intensité est de 7000 / 230 = 30,43 A. Il convient alors de choisir un calibre supérieur, soit un disjoncteur de 32A courbe D.
La norme NF C 15-100 impose également l'installation d'interrupteurs différentiels de type A, AC et F pour garantir la sécurité des occupants et le bon fonctionnement de la PAC. Le type F, par exemple, protège spécifiquement les pompes de piscine, les pompes à chaleur ou les climatisations.
L'installation électrique d'une pompe à chaleur doit impérativement respecter les normes en vigueur, notamment la norme NF C 15-100. Cette norme régit les installations électriques basse tension dans les logements français et vise à garantir la sécurité des personnes et des biens. Elle impose des règles strictes concernant le câblage, la protection des circuits, la mise à la terre, et la limitation des intensités de démarrage des moteurs.
La norme NF C 15-100 préconise de limiter les intensités de démarrage des moteurs pour éviter des perturbations excessives sur le réseau électrique. L'intensité maximale de démarrage des moteurs est de 45A en monophasé et de 60A en triphasé. Le non-respect de ces normes peut entraîner des risques d'incendie, d'électrocution, et peut avoir des conséquences sur les indemnisations par l'assurance. De plus, une installation non conforme peut empêcher le raccordement au réseau public ou la mise en location du logement.
D'autres normes comme EN 61000-3-3 (fluctuations de tension) et EN 61000-3-2 (émissions harmoniques) sont également pertinentes. Les travaux impactant le réseau électrique doivent être validés par une attestation de conformité Consuel.
Un branchement électrique incorrect d'une pompe à chaleur peut entraîner plusieurs problèmes :
En cas de déclenchement répété du disjoncteur, il est crucial d'identifier la cause du problème. Cependant, pour des raisons de sécurité, il est fortement recommandé de faire appel à un professionnel qualifié.
L'installation d'une pompe à chaleur air-air, et plus particulièrement son câblage électrique, requiert des connaissances techniques spécifiques et doit être réalisée dans le respect des normes de sécurité. Il est donc fortement conseillé de faire appel à un installateur qualifié RGE (Reconnu Garant de l'Environnement) ou RGE QualiPAC.
Un professionnel qualifié saura :
Faire appel à un professionnel permet non seulement d'assurer une installation sécurisée et performante, mais aussi de bénéficier des garanties et des assurances nécessaires. Il est recommandé de demander plusieurs devis (au minimum trois) avant de choisir son installateur.
La pompe à chaleur air-air s'avère être un choix économe en énergie par rapport à d'autres systèmes de chauffage. Les modèles récents affichent une faible consommation d'énergie et un excellent Coefficient de Performance (COP), généralement compris entre 3 et 7. Le COP, ou plus précisément le SCOP (Seasonal Coefficient of Performance) qui reflète mieux la réalité du fonctionnement saisonnier, est un indicateur d'efficacité énergétique. Un SCOP supérieur ou égal à 3,9 est souvent requis pour certaines aides.
Selon l'ADEME, la consommation électrique d'une PAC varie entre 35 et 51 kWh/m² par an en moyenne. Pour maîtriser cette consommation, il est essentiel de choisir une PAC correctement dimensionnée, adaptée à la surface à chauffer, et de veiller à son emplacement optimal.
Des solutions existent pour optimiser la consommation et améliorer l'efficacité énergétique :
Pour garantir la longévité de votre pompe à chaleur et assurer la sécurité de votre logement, un entretien régulier est indispensable. Un entretien biannuel par un professionnel qualifié est obligatoire. En dehors de ces interventions, vous pouvez vérifier l'état des câbles et dépoussiérer l'équipement. Une bonne maintenance prévient les dysfonctionnements, optimise les performances et réduit la consommation d'énergie.
En somme, le câblage d'une pompe à chaleur air-air est une étape technique qui demande rigueur et respect des normes. En comprenant les enjeux électriques, en choisissant les bons composants et en faisant appel à des professionnels qualifiés, vous assurez une installation performante, sécurisée et économique pour votre confort thermique tout au long de l'année.
