L'installation d'un système de chauffage performant est essentielle pour garantir un confort optimal dans votre logement, surtout lorsqu'il s'agit de systèmes complexes comme le plancher chauffant. Le régulateur Siemens RVP201, associé à une sonde extérieure, est un composant clé pour une gestion efficace de votre installation. Cet article explore en détail le fonctionnement, le réglage et l'optimisation de ce système, en s'appuyant sur les informations techniques et les retours d'expérience d'utilisateurs.
Le régulateur Siemens RVP201, souvent mentionné dans les manuels techniques comme faisant partie de la série RVP201/211, est conçu pour la régulation d'installations de chauffage de petite taille. Il agit comme le "cerveau" de votre système, interprétant les données des sondes et commandant les différents éléments pour maintenir la température souhaitée. Le RVP201 se distingue par sa capacité à réguler la température de départ ou de chaudière, et peut, dans sa version RVP211, gérer la production d'eau chaude sanitaire (ECS).
Ce régulateur est compatible avec une variété de systèmes de diffusion de chaleur, incluant les radiateurs, les convecteurs, et particulièrement le chauffage par le sol, comme c'est le cas pour une installation complexe avec plancher chauffant.
Une installation correcte est primordiale pour le bon fonctionnement du RVP201. Le manuel d'installation fournit des directives précises pour le montage du socle et du régulateur lui-même.
Le socle du régulateur peut être fixé de plusieurs manières :
Dans tous les cas, il est crucial de s'assurer que les câbles ne sont pas soumis à une tension excessive et que les lignes de raccordement vers les actionneurs (vanne, pompe) et les sondes sont acheminées de manière appropriée, notamment en évitant de les faire courir parallèlement aux câbles secteur pour prévenir les interférences électromagnétiques. Les longueurs maximales de câble pour les sondes sont spécifiées en fonction du diamètre du câble en cuivre (par exemple, 50 mètres pour un câble de 0,5 mm²).
Le câblage doit être effectué selon le schéma de raccordement de l'installation. Les connexions comprennent :
Il est important de noter que les lignes de raccordement vers le brûleur et la pompe de circulation sont sous tension secteur. La classe de protection II (EN 60730) doit être respectée pour les câbles de sonde.
Une fois le socle câblé, le régulateur RVP201 est clipsé dessus. Il est essentiel de s'assurer de son bon positionnement et de fixer les vis de maintien pour assurer un contact électrique fiable.
La phase de mise en service est cruciale pour adapter le régulateur aux spécificités de votre installation de chauffage, notamment pour un plancher chauffant.
Les réglages se font à l'aide de codeurs et de potentiomètres, accessibles après avoir retiré une éventuelle horloge de programmation. Ces réglages incluent :
Avant de mettre le système sous tension, il est impératif de vérifier le bon fonctionnement des actionneurs :
Une fois les vérifications effectuées :

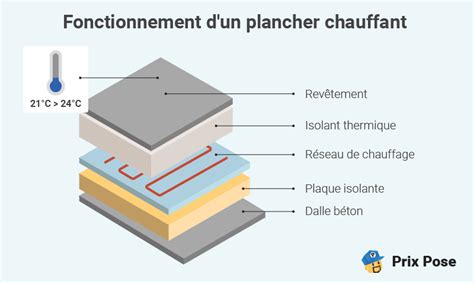

Le plancher chauffant, en raison de son inertie thermique, nécessite une approche spécifique pour le réglage du régulateur RVP201.

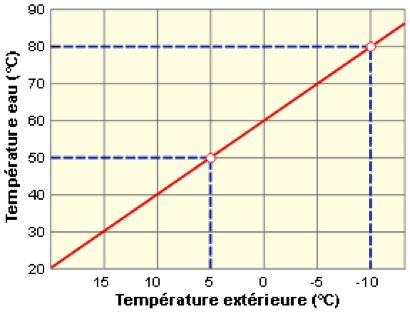

La pente de la courbe de chauffe est un paramètre essentiel. Pour un plancher chauffant, une pente plus faible (par exemple, 0.5 au lieu de la valeur par défaut de 0.7) est souvent recommandée pour éviter les surchauffes et les variations trop brusques de température. Il est conseillé de réaliser ces réglages par temps "standard" (ni trop chaud, ni trop froid à l'extérieur).
L'utilisation du bouton "soleil" pour ajuster la température ambiante est un moyen efficace de trouver le point de consigne idéal. Cependant, avec un plancher chauffant, il faut être patient. Les modifications de réglage peuvent prendre jusqu'à 2 jours pour se manifester pleinement en raison de l'inertie du système. Il est donc recommandé d'apporter des ajustements progressifs et d'attendre avant de modifier à nouveau.
L'influence de la température ambiante permet au régulateur de réagir aux conditions réelles dans la maison. Le réglage de l'abaissement nocturne (bouton "lune") permet de réduire la température pendant les périodes de moindre occupation, contribuant ainsi aux économies d'énergie.
Le RVP201 propose diverses fonctions pour optimiser le confort et l'efficacité énergétique.
La fonction "Override" permet de outrepasser temporairement les réglages programmés. Elle est particulièrement utile pour ajuster manuellement la température pour une durée déterminée, jusqu'à ce que le prochain événement programmé prenne effet.
L'intégration d'une horloge (hebdomadaire ou digitale) permet de définir des plages horaires de fonctionnement avec des températures différentes pour le jour et la nuit. Après une coupure de courant, l'horloge se remet à l'heure de manière accélérée, et peut être réinitialisée manuellement.
Le régulateur dispose d'un mode "Éco" qui vise à réduire la consommation d'énergie. Ce mode peut avoir différentes fonctions, comme une réduction de la température ambiante ou une limitation de la température de départ. La fonction ECO 1 est principalement active en été, tandis que la fonction ECO 2 réagit aux fluctuations de température de courte durée.
Une fonction de protection hors gel est intégrée pour éviter que la température de l'installation ne descende en dessous d'un seuil critique, même lorsque le régulateur est arrêté.
Certains problèmes peuvent survenir, et des solutions sont généralement disponibles en consultant le manuel ou la FAQ.
Si le thermostat ne s'allume pas, il faut vérifier l'alimentation électrique et l'état des piles. Si le thermostat ne réagit pas aux changements de température, il convient de vérifier son emplacement (à l'abri des courants d'air ou de sources de chaleur) et le bon fonctionnement des capteurs.
En cas d'affichage d'une erreur, il est conseillé de consulter le manuel pour identifier le code et la cause probable (problème de capteur, d'alimentation, etc.). Une réinitialisation de l'appareil peut parfois résoudre le problème.
La réinitialisation s'effectue généralement en appuyant sur un bouton dédié (souvent situé à l'arrière) pendant une dizaine de secondes.
Le régulateur Siemens RVP201 est un outil puissant pour gérer efficacement un système de chauffage complexe, notamment un plancher chauffant. Une compréhension approfondie de ses réglages, une installation soignée et une approche patiente pour l'optimisation, en particulier pour les systèmes à inertie comme le plancher chauffant, sont les clés pour obtenir un confort thermique optimal et des économies d'énergie significatives. Il est toujours recommandé de se référer au manuel d'utilisation spécifique pour des instructions détaillées relatives à votre modèle et à votre installation.
