L'installation d'un système de climatisation peut sembler complexe, surtout pour ceux qui n'ont pas d'expérience technique. Cependant, les unités Mitsubishi MSZ-HR50VF sont conçues pour simplifier ce processus, offrant une solution de confort thermique efficace et accessible pour votre domicile ou votre entreprise. Ce guide détaillé vous accompagnera étape par étape, de la préparation minutieuse à la configuration finale, en passant par les aspects cruciaux de l'installation des unités intérieure et extérieure, ainsi que les raccordements électriques et frigorifiques. Nous aborderons également les spécificités techniques et les conseils pratiques pour assurer une performance optimale de votre climatiseur Mitsubishi.
Préparation et Vérification Avant l'Installation
Une installation réussie commence par une préparation rigoureuse. La phase de vérification avant l'installation de votre climatiseur Mitsubishi MSZ-HR50VF est une étape cruciale qui garantit le bon fonctionnement de l'appareil et prévient les problèmes techniques futurs. Cette préparation minutieuse est essentielle pour assurer une performance optimale et une longévité accrue de votre système.
Outils et Matériel Nécessaires pour une Installation Réussie
Pour réaliser correctement l'installation de votre climatiseur Mitsubishi, vous aurez besoin d'une gamme d'outils. Bien que certains puissent être spécialisés, beaucoup sont des outils courants que vous pourriez déjà posséder. Voici une liste des équipements indispensables :
- Perceuse avec des forets adaptés au type de mur (béton, brique, plâtre).
- Niveau à bulle pour assurer l'horizontalité parfaite des supports et des unités.
- Clés plates et clés Allen de différentes tailles pour serrer les raccords et les fixations.
- Tournevis cruciformes et plats pour les connexions électriques et le montage de certains composants.
- Pince à dénuder pour préparer les fils électriques.
- Mètre ruban pour des mesures précises des distances et des longueurs de tuyaux.
- Détecteur de montants (si nécessaire) pour fixer solidement les supports muraux sur des cloisons sèches.
- Outil de cintrage de tubes pour éviter de plier ou d'écraser les tuyaux frigorifiques.
- Clé dynamométrique pour serrer les raccords frigorifiques au couple spécifié par le fabricant.
- Pompe à vide pour évacuer l'air et l'humidité des circuits frigorifiques.
- Manifold de mesure pour vérifier la pression du réfrigérant.
Il est également important de disposer des consommables nécessaires :
- Tuyaux frigorifiques en cuivre de diamètre approprié (9.52 mm pour le gaz et 6.35 mm pour le liquide, selon les spécifications du MSZ-HR50VF).
- Gaine d'isolation thermique pour les tuyaux frigorifiques.
- Câble électrique conforme aux normes (section appropriée pour l'alimentation et la communication entre les unités).
- Colliers de serrage et fixations robustes pour sécuriser les tuyaux et les câbles.
- Kit de montage mural pour l'unité intérieure.
- Pieds antivibratiles ou support pour l'unité extérieure.
- Tuyau d'évacuation des condensats.
Liste de Contrôle Essentielle pour la Vérification Avant Pose
Avant de commencer les travaux d'installation, parcourez attentivement cette liste de vérifications essentielles pour anticiper d'éventuelles complications :
- Compatibilité Électrique : Assurez-vous que l'alimentation électrique de votre domicile est compatible avec les spécifications du climatiseur Mitsubishi MSZ-HR50VF. Vérifiez que le disjoncteur est dédié et de la bonne ampérage. La tension d'entrée AC est de 230 V et la fréquence de 50 Hz.
- Solidité du Mur : Vérifiez la solidité du mur qui accueillera l'unité intérieure. Il doit être capable de supporter le poids de l'appareil (environ 9 kg) et les vibrations potentielles.
- Règlement de Copropriété : Si vous habitez en appartement, consultez le règlement de copropriété concernant l'installation d'appareils en façade, notamment pour l'unité extérieure.
- Distance entre Unités : Mesurez précisément la distance entre l'emplacement prévu pour l'unité intérieure et l'emplacement de l'unité extérieure. Cela déterminera la longueur nécessaire des tuyaux de raccordement (la longueur maximale de tuyau autorisée est un facteur important à considérer pour le bon fonctionnement).
- Emplacement de l'Unité Intérieure : L'unité intérieure doit être installée dans un espace clos, idéalement à une hauteur minimale de 2,3 mètres du sol, loin des sources de chaleur directe (radiateurs, lumière du soleil) et des obstacles qui pourraient gêner la circulation de l'air.
- Emplacement de l'Unité Extérieure : L'unité extérieure doit être installée sur une surface plane et stable, à l'abri des intempéries directes si possible, et avec un espace suffisant autour pour une bonne circulation de l'air (minimum 50 cm des murs et obstacles). Elle doit également être placée de manière à minimiser les nuisances sonores pour les voisins.
- Passage des Tuyaux : Prévoyez le passage des tuyaux frigorifiques et du câble électrique entre les deux unités. Un trou d'environ 65-70 mm de diamètre est généralement nécessaire dans le mur. Assurez-vous que ce passage est réalisé avec soin pour éviter toute dégradation des matériaux.
- Outils et Matériaux : Vérifiez que vous disposez de tous les outils et matériaux nécessaires listés précédemment.
Installation de l'Unité Intérieure du Climatiseur Mitsubishi MSZ-HR50VF
Une fois la préparation terminée, passons à l'installation physique de l'unité intérieure. Un guide d'installation bien suivi vous permettra d'éviter les erreurs courantes et d'assurer un montage correct pour une efficacité maximale.

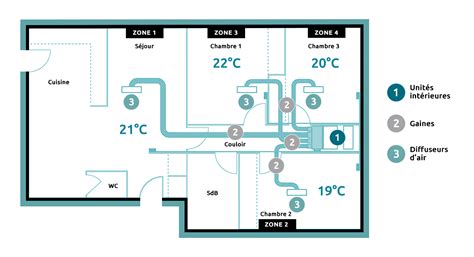

Positionnement Optimal pour une Efficacité Maximale
Le positionnement de l'unité intérieure est un facteur déterminant pour l'efficacité de votre système de climatisation. Voici les critères essentiels à considérer pour un placement idéal :
- Hauteur : Installez l'unité intérieure à une hauteur recommandée entre 2,3 et 2,7 mètres du sol.
- Distance du Plafond : Respectez une distance minimale de 15 cm par rapport au plafond pour permettre une bonne diffusion de l'air.
- Espace de Circulation : Assurez un espace d'au moins 1 mètre devant l'unité pour une circulation d'air fluide et une distribution homogène de l'air conditionné dans la pièce.
- Éloignement des Sources de Chaleur/Froid : Évitez de placer l'unité près de sources de chaleur directe (radiateurs, appareils électroménagers dégageant de la chaleur, exposition directe au soleil) ou de sources de froid intense (proximité immédiate d'une fenêtre ouverte en hiver).
- Éviter les Obstacles : Aucun meuble ou objet ne doit obstruer le flux d'air sortant de l'unité.
- Proximité des Connexions : Tenez compte de la longueur des tuyaux frigorifiques et du câble électrique nécessaires pour le raccordement à l'unité extérieure.
- Qualité de l'Air : Positionnez l'unité dans une zone où la qualité de l'air est raisonnable, bien que le filtre à air intégré contribue à purifier l'air ambiant.
Fixation et Sécurisation du Support Mural
L'unité intérieure Mitsubishi MSZ-HR50VF se fixe sur un support mural spécifique. Assurez-vous que ce support est solidement ancré dans le mur pour supporter le poids de l'unité (9 kg) et résister aux vibrations.
- Marquage des Trous : Utilisez le gabarit fourni par Mitsubishi pour marquer précisément les points de perçage sur le mur. Assurez-vous que le support est parfaitement de niveau à l'aide du niveau à bulle.
- Perçage : Percez les trous avec une mèche adaptée au type de mur. Pour les murs en béton ou en brique, utilisez des chevilles appropriées. Pour les cloisons sèches, il est recommandé d'utiliser des chevilles spéciales ou de fixer le support sur les montants muraux si possible.
- Fixation du Support : Vissez solidement le support mural au mur. Vérifiez sa stabilité en exerçant une légère pression.
- Accrochage de l'Unité : Une fois le support solidement fixé, vous pouvez accrocher l'unité intérieure en suivant les indications du manuel Mitsubishi. Assurez-vous qu'elle est bien enclenchée et sécurisée.
Le passage des tuyaux frigorifiques et du câble électrique se fait généralement par un trou percé dans le mur, situé derrière l'unité intérieure. Assurez-vous que ce trou est bien positionné et que les tuyaux et câbles y passeront aisément sans être pincés ou endommagés.

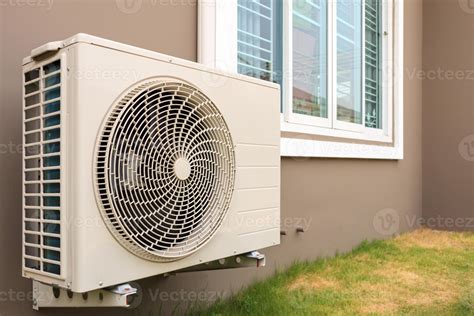

Installation de l'Unité Extérieure de votre Climatisation Mitsubishi
L'installation de l'unité extérieure est une étape tout aussi cruciale que celle de l'unité intérieure. Son emplacement et sa fixation déterminent non seulement l'efficacité énergétique de votre appareil, mais aussi sa durabilité et le niveau de nuisance sonore pour votre environnement.
Critères de Choix pour l'Emplacement de l'Unité Extérieure
Le positionnement de l'unité extérieure est primordial pour garantir un fonctionnement optimal et minimiser les désagréments. Voici les principaux points à considérer :
- Surface Stable et Plane : L'unité extérieure doit être installée sur une surface plane et stable, idéalement sur des pieds antivibratiles pour réduire les vibrations transmises au sol. Elle peut également être fixée sur un support mural spécifique pour unités extérieures.
- Circulation d'Air : Un espace suffisant autour de l'unité est essentiel pour une bonne circulation de l'air. Respectez une distance minimale de 50 cm par rapport aux murs, aux clôtures et à tout autre obstacle. Cela permet une meilleure évacuation de la chaleur en été et une meilleure aspiration de l'air en hiver.
- Protection contre les Intempéries : Bien que conçues pour résister aux conditions extérieures, les unités extérieures bénéficient d'une protection supplémentaire. Évitez l'exposition directe et prolongée au soleil intense, qui peut augmenter la température de fonctionnement. Si possible, installez un petit auvent au-dessus de l'unité. Protégez-la également des fortes chutes de neige ou de la glace.
- Nuisances Sonores : Placer l'unité extérieure loin des fenêtres des chambres à coucher et des zones de vie communes, ainsi que des voisins, permet de minimiser les nuisances sonores. Le niveau de bruit de l'unité extérieure n'est pas spécifié dans les informations fournies pour le MSZ-HR50VF, mais il est toujours préférable de choisir un emplacement discret.
- Accessibilité pour la Maintenance : Assurez-vous que l'unité extérieure est accessible pour les interventions de maintenance futures (nettoyage, vérifications techniques).
- Évacuation des Condensats : Vérifiez que le système d'évacuation des condensats de l'unité extérieure est correctement orienté pour éviter l'accumulation d'eau, qui pourrait endommager l'appareil ou la façade du bâtiment.
Techniques d'Installation Anti-vibration et Protection contre les Intempéries
Pour assurer la longévité et le bon fonctionnement de l'unité extérieure, il est recommandé d'utiliser des solutions anti-vibratiles.
- Pieds Antivibratiles : Ces supports en caoutchouc ou en néoprène absorbent une grande partie des vibrations produites par le compresseur, réduisant ainsi le bruit et protégeant la structure du bâtiment.
- Supports Muraux : Des supports muraux renforcés, souvent équipés d'amortisseurs, peuvent être utilisés pour fixer l'unité extérieure à un mur.
- Auvent de Protection : Un petit auvent peut protéger l'unité des pluies battantes, de la neige et de l'accumulation de débris, tout en permettant une circulation d'air adéquate.
Il est important de s'assurer que tous les raccords et fixations sont réalisés avec des matériaux résistants à la corrosion, surtout si vous habitez dans une région côtière où l'air salin peut dégrader les composants métalliques.

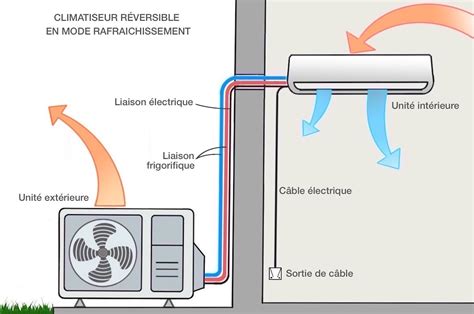

Raccordement Électrique et Frigorifique de votre Système Mitsubishi
Le raccordement des liaisons frigorifiques et électriques est une étape délicate qui requiert précision et respect des normes de sécurité. Un raccordement incorrect peut compromettre l'efficacité de l'appareil et présenter des risques.
Procédure de Connexion des Liaisons Frigorifiques
Les tuyaux frigorifiques permettent la circulation du fluide frigorigène (R410A dans ce cas) entre les deux unités.
- Préparation des Tubes : Déroulez soigneusement les tubes en cuivre de l'unité intérieure à l'unité extérieure. Évitez les coudes trop serrés qui pourraient restreindre le flux. Utilisez un outil de cintrage si nécessaire.
- Évasement des Extrémités : Réalisez un évasement (flare) sur les extrémités des tubes en cuivre à l'aide d'une clé à évaser. L'évasement doit être régulier et sans bavure.
- Raccordement : Connectez les tubes évasés aux raccords des unités intérieure et extérieure. Appliquez une fine couche d'huile frigorifique sur les surfaces de contact pour assurer une étanchéité parfaite.
- Serrage : Serrez les écrous des raccords à l'aide d'une clé dynamométrique, en respectant le couple de serrage spécifié par le fabricant (généralement indiqué dans le manuel d'installation). Un serrage excessif peut endommager les raccords, tandis qu'un serrage insuffisant entraînera des fuites.
- Isolation : Isolez correctement les tuyaux frigorifiques avec la gaine thermique fournie. Cette isolation permet de prévenir la condensation et de maintenir l'efficacité énergétique.
- Test d'Étanchéité : Avant de mettre l'appareil sous tension, il est impératif de tester l'étanchéité du circuit frigorifique. Cela se fait généralement en appliquant une légère pression d'azote sec dans les tuyaux et en vérifiant l'absence de fuites avec une solution savonneuse ou un détecteur électronique de fuites.
Le réfrigérant R410A utilisé dans ce modèle est un fluide frigorigène HFC (Hydrofluorocarbone) qui est moins nocif pour la couche d'ozone que les anciens réfrigérants comme le R22, mais il contribue à l'effet de serre. Il est crucial de ne pas libérer ce gaz dans l'atmosphère lors de l'installation ou de la maintenance.
Branchements Électriques Sécurisés
Les branchements électriques relient l'unité intérieure et l'unité extérieure au réseau électrique et assurent la communication entre elles.
- Couper l'Alimentation : Assurez-vous que l'alimentation électrique générale est coupée avant toute intervention.
- Connexion à l'Unité Extérieure : Connectez le câble d'alimentation et le câble de communication à l'unité extérieure selon le schéma de câblage fourni dans le manuel. Respectez la polarité des fils.
- Connexion à l'Unité Intérieure : Faites passer le câble de communication et le câble d'alimentation (si l'unité extérieure alimente l'unité intérieure) jusqu'à l'unité intérieure et connectez-les aux borniers appropriés.
- Mise à la Terre : Assurez-vous que le système est correctement mis à la terre pour garantir la sécurité en cas de défaut électrique.
- Vérification : Vérifiez la solidité de toutes les connexions et l'absence de fils dénudés apparents.
Il est fortement recommandé de faire appel à un électricien qualifié pour cette étape, surtout si vous n'êtes pas familier avec les installations électriques. Les normes de sécurité électrique évoluent, et il est essentiel de s'assurer que l'installation est conforme aux réglementations en vigueur.
Configuration et Test de votre Climatiseur Mitsubishi après Installation
Une fois l'installation physique terminée, la configuration et les tests sont les dernières étapes pour garantir le bon fonctionnement et le confort de votre système.
Paramétrage de la Télécommande et des Fonctionnalités Intelligentes
La télécommande fournie avec le Mitsubishi MSZ-HR50VF vous permet de contrôler toutes les fonctions de l'appareil.
- Mise sous Tension : Après avoir rétabli l'alimentation électrique, allumez l'appareil à l'aide de la télécommande.
- Réglage de la Température : Utilisez les boutons haut et bas pour ajuster la température souhaitée en mode refroidissement ou chauffage.
- Sélection des Modes : Choisissez entre les modes "Cool" (refroidissement), "Heat" (chauffage), "Fan" (ventilation seule) et "Dry" (déshumidification).
- Mode Confort Nuit : Le mode "Sleep" (confort nuit) ajuste automatiquement la température pour un sommeil optimal tout en réalisant des économies d'énergie.
- Minuteur : Programmez le minuteur pour que l'appareil s'allume ou s'éteigne à des heures prédéfinies.
- Auto-Ventilateur : Le mode "Auto-Fan" ajuste automatiquement la vitesse du ventilateur en fonction de la température ambiante.
Le modèle MSZ-HR50VF intègre la technologie Inverter, qui permet d'ajuster la puissance du compresseur en continu pour maintenir une température stable et réduire la consommation d'énergie. Les valeurs SEER (Seasonal Energy Efficiency Ratio) et SCOP (Seasonal Coefficient of Performance) indiquent l'efficacité énergétique globale de l'appareil. Pour le MSZ-HR50VF, le SEER est de 6.5 et le SCOP est de 4.3 (pour la saison de chauffage moyenne), ce qui le classe dans la catégorie d'efficacité énergétique A++.
Diagnostic des Problèmes Courants et Solutions de Dépannage Rapide
Même avec une installation parfaite, des problèmes mineurs peuvent survenir. Voici quelques solutions rapides pour les problèmes les plus fréquents :
- L'appareil ne s'allume pas : Vérifiez que l'alimentation électrique est correctement branchée et que le disjoncteur n'est pas déclenché. Assurez-vous que la télécommande fonctionne (piles chargées).
- Le climatiseur est bruyant : Inspectez les fixations de l'unité intérieure et extérieure pour vous assurer qu'elles sont bien serrées. Nettoyez les filtres à air, car un encrassement peut provoquer des bruits inhabituels.
- Faible refroidissement ou chauffage : Les filtres à air encrassés sont la cause la plus fréquente. Nettoyez-les régulièrement (toutes les deux semaines est recommandé). Vérifiez également que les bouches d'aération ne sont pas obstruées.
- Codes d'erreur à l'écran : Si un code d'erreur s'affiche sur la télécommande ou l'unité, consultez le manuel d'utilisation pour identifier la nature du problème et les actions à entreprendre.
Le Mitsubishi MSZ-HR50VF est un appareil fiable conçu pour offrir un confort thermique efficace. En suivant attentivement ce guide d'installation et en respectant les consignes du fabricant, vous vous assurerez une utilisation optimale de votre climatiseur pour les années à venir.
