Dans le domaine de la ventilation et de la climatisation, la mesure précise de la pression est fondamentale pour garantir le bon fonctionnement et l'efficacité des systèmes aérauliques. La prise de pression, qu'elle soit utilisée dans des conduits de désenfumage ou pour surveiller l'environnement d'un ventilateur, joue un rôle crucial dans le diagnostic et la maintenance de ces installations. Cet article explore en détail le concept de prise de pression aéraulique, ses différentes typologies, les principes physiques qui la sous-tendent, et son application concrète dans les réseaux de ventilation.
Avant de plonger dans les spécificités des prises de pression aérauliques, il est essentiel de saisir les concepts fondamentaux de la pression. La pression est définie comme la force exercée par unité de surface. Dans les systèmes aérauliques, l'air, en tant que fluide, exerce une pression sur les parois des conduits et les composants du système.
Il existe plusieurs types de références pour mesurer la pression :
L'unité de mesure standard de la pression dans le Système International est le Pascal (Pa), en l'honneur de Blaise Pascal. Un Pascal équivaut à un Newton par mètre carré (N/m²). Historiquement, d'autres unités comme le millimètre de colonne d'eau (mm CE) étaient utilisées.
La prise de pression aéraulique est un dispositif conçu pour mesurer la pression à l'intérieur d'un réseau de ventilation ou autour d'un composant tel qu'un ventilateur. Elle permet un relevé précis et fiable de la pression, généralement via un tube cristal de petit diamètre (par exemple, 5 mm de diamètre intérieur) connecté à un pressostat d'air.

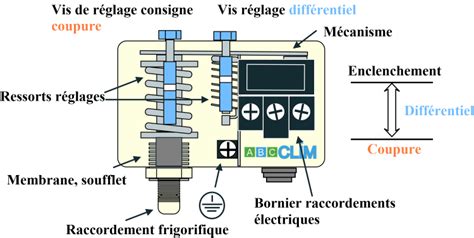

Le pressostat d'air est le composant clé qui surveille la pression. Une variation de pression détectée par le pressostat peut signaler plusieurs problèmes potentiels :
Les témoignages d'utilisateurs comme Julien D., qui souligne l'« installation ultra-rapide et précise » et la « très bonne qualité » de la version inox, attestent de la praticité et de la robustesse de ces dispositifs. Un autre utilisateur mentionne un « excellent produit, robuste et fiable, conforme à nos attentes techniques », soulignant ainsi la fiabilité des mesures obtenues.
Dans les systèmes de désenfumage, la prise de pression est particulièrement importante. Ces systèmes sont conçus pour évacuer rapidement la fumée en cas d'incendie, et leur bon fonctionnement est une question de sécurité vitale. Un relevé précis de la pression dans les conduits de désenfumage permet de s'assurer que le ventilateur fonctionne à la bonne vitesse et avec la bonne force pour évacuer efficacement la fumée. Une pression insuffisante pourrait compromettre l'évacuation, tandis qu'une pression excessive pourrait endommager le système ou créer des nuisances sonores.
Dans un système aéraulique, le ventilateur est le moteur qui met l'air en mouvement. Son rôle est de fournir l'énergie nécessaire pour compenser la différence de pression totale entre la prise d'air extérieure et la bouche de sortie (ou inversement pour l'extraction). Cette différence de pression est appelée la « hauteur manométrique » du ventilateur.
La résistance du réseau de distribution d'air, qui doit être surmontée par le ventilateur, dépend de plusieurs facteurs :

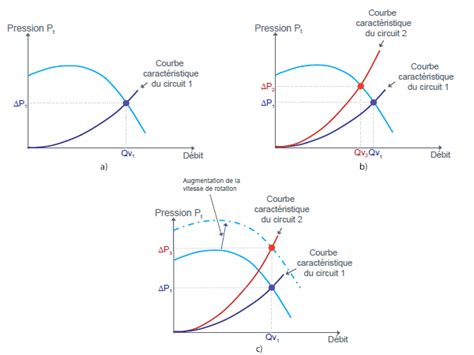

Lorsque l'on branche un ventilateur sur un circuit de ventilation, il atteint un point de fonctionnement stable où la pression qu'il fournit équilibre exactement la résistance du circuit. Ce point est déterminé par l'intersection des courbes caractéristiques du ventilateur (relation entre débit et pression) et de la courbe de perte de charge du réseau.
Il est crucial de distinguer deux composantes de la pression générée par un ventilateur :
La Pression Totale (Pt) est la somme de la pression statique et de la pression dynamique : Pt = Ps + Pd.
Les courbes de performance des ventilateurs illustrent la relation entre le débit d'air et la pression statique. Elles montrent généralement que la pression statique diminue à mesure que le débit d'air augmente. Ces courbes sont essentielles pour sélectionner le ventilateur adapté à chaque application.
Les pertes de charge sont une conséquence inévitable du mouvement de l'air dans un réseau aéraulique. Elles représentent une perte d'énergie due aux frottements de l'air contre les parois des conduits et aux turbulences créées par les changements de direction, les obstacles ou les variations de section. Ces pertes doivent être compensées par le ventilateur pour maintenir le débit d'air souhaité.
La règle de base est que la perte de charge d'une gaine augmente :
Un exemple concret illustre ce phénomène : un écoulement dans une gaine lisse de 350 mm de diamètre et 10 m de longueur, à une vitesse de 6 m/s, entraîne une perte de charge de 20 Pa pour un débit de 2100 m³/h. Si la vitesse est portée à 18 m/s (trois fois plus), le débit sera également triplé (6300 m³/h), mais la perte de charge augmentera considérablement, atteignant environ 180 Pa (neuf fois plus).
Cet aspect est particulièrement important lors de la conception de systèmes de ventilation. Un aspirateur dont le sac est trop plein, par exemple, génère une perte de charge accrue, rendant l'appareil moins efficace. De même, un conduit bouché crée un "accident" dans le réseau, provoquant une perte de charge si importante que l'air n'est plus aspiré correctement.
L'air peut se déplacer non seulement par convection forcée (générée par un ventilateur), mais aussi par convection naturelle. Ce phénomène est dû aux différences de densité de l'air, notamment liées à la température. L'air chaud, moins dense, a tendance à monter, tandis que l'air froid, plus dense, a tendance à descendre. Ce mouvement naturel, bien que moins puissant que celui généré par un ventilateur, n'est pas négligeable. On l'observe au-dessus des sources de chaleur (radiateurs, projecteurs) et le long des parois froides (fenêtres), où l'air froid descend et s'étale au sol.
Dans l'atmosphère, les différences de pression entre les points créent des mouvements d'air, formant les vents. L'air se déplace toujours d'une zone de haute pression vers une zone de basse pression. Ces variations de pression sont influencées par des facteurs tels que la température.
Dans les installations de ventilation, notamment dans les immeubles collectifs, il est essentiel de prévoir un pré-dimensionnement adéquat du système. Cela permet de garantir que le ventilateur pourra compenser les pertes de charge prévues, ainsi que les imprévus liés aux coudes, aux changements de section et aux éventuelles malfaçons lors de l'installation.
Dans le neuf, le pré-dimensionnement est d'ailleurs obligatoire, que ce soit pour l'habitat collectif ou individuel, avec des normes telles que la RE2020.

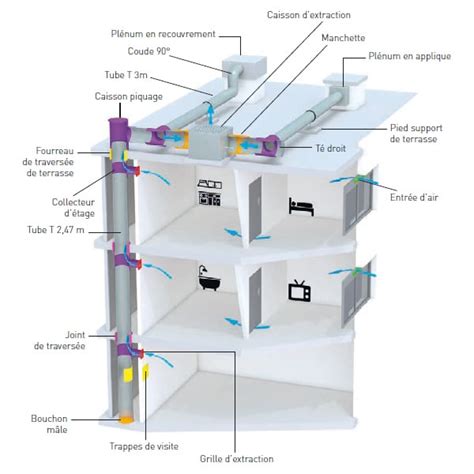

Dans certains cas, comme dans les colonnes de ventilation d'immeubles, des régulateurs de débit peuvent être installés pour limiter la pression sur les bouches situées à proximité du ventilateur. Cela permet d'éviter un débit excessif et un bruit accru dans ces zones, tout en assurant une distribution plus homogène de l'air dans tout le réseau.
Les modifications apportées au réseau de ventilation, même apparemment anodines, peuvent avoir des conséquences significatives. L'exemple d'un locataire bouchant sa bouche de ventilation avec un linge pour économiser sur le chauffage illustre ce propos. Bien que la ventilation représente une part non négligeable des déperditions thermiques d'un logement (environ 20%), boucher une bouche principale compromet gravement la qualité de l'air intérieur et peut entraîner des risques pour la santé.
Au niveau de la colonne de ventilation, ce "bouchon" agit comme un obstacle. Si le ventilateur n'est pas réglé pour compenser cette modification, il continuera à fonctionner avec la même pression, redistribuant ainsi la pression sur les autres bouches du réseau. Les bouches les plus proches du ventilateur, qui recevaient initialement une pression légèrement supérieure, verront cette pression augmenter encore, entraînant une augmentation du bruit rayonné. Ce phénomène, s'il se généralise dans un immeuble où plusieurs locataires bouchent leur ventilation, peut créer un inconfort acoustique important et dégrader la performance globale du système.
Le débit d'air est la quantité de fluide qui traverse une section donnée par unité de temps. Il est le produit de la vitesse de circulation de l'air et de la surface de la section de passage. L'unité la plus couramment utilisée pour mesurer le débit d'air dans les systèmes aérauliques est le mètre cube par heure (m³/h).
Les caractéristiques du soufflage, c'est-à-dire la manière dont l'air est diffusé dans un espace, sont complexes. L'utilisation de flux d'air rapides, par exemple, peut créer des perturbations et un phénomène d'entraînement de l'air environnant, connu sous le nom d'induction. L'effet Venturi, qui utilise l'air comprimé pour créer des éjecteurs de grande puissance par induction, est une application de ce principe.
Pour mesurer la vitesse de l'air et comprendre les relations entre pression dynamique et vitesse, le tube de Pitot est un instrument couramment utilisé. Il s'agit d'une aiguille creuse placée parallèlement au flux d'air. La pression exercée sur l'extrémité ouverte de l'aiguille permet de mesurer la pression dynamique. Un second conduit, percé de trous périphériques, permet de mesurer la pression statique.
Selon le théorème de Bernoulli, il existe une relation directe entre la pression dynamique (Pd) et la vitesse du courant d'air (v), relation qui dépend de la densité de l'air (ρ) et donc de sa température. Des schémas de courbes d'isovitesse d'air montrent comment la vitesse de l'air décroît rapidement avec la distance à l'aspiration, surtout dans une gaine simple. L'utilisation d'une collerette peut améliorer la répartition de la vitesse.
La prise de pression aéraulique est bien plus qu'un simple outil de mesure ; c'est un élément indispensable pour la compréhension, le diagnostic et l'optimisation des systèmes de ventilation. Qu'il s'agisse de garantir la sécurité des bâtiments grâce au désenfumage, d'assurer le confort thermique et la qualité de l'air intérieur, ou d'optimiser l'efficacité énergétique des installations, une mesure précise de la pression est la clé. Comprendre les différents types de pression, les phénomènes de pertes de charge et l'impact des modifications sur le réseau permet aux professionnels de concevoir, installer et maintenir des systèmes aérauliques performants et fiables.
