Le confort thermique au sein d'un bâtiment est une préoccupation majeure, et les systèmes de planchers chauffants et rafraîchissants (PCRBT) se sont imposés comme une solution de plus en plus populaire. Ces systèmes, dissimulés sous le revêtement de sol, offrent une diffusion douce et homogène de la chaleur en hiver et une fraîcheur bienvenue en été. Cependant, pour garantir leur efficacité et leur bon fonctionnement, une compréhension approfondie de leur conception, de leur mise en œuvre et, surtout, de leur réglage hydraulique est indispensable. Cet article se propose de décortiquer les aspects essentiels du réglage hydraulique des planchers chauffants, en s'appuyant sur les principes fondamentaux et les normes en vigueur, afin de permettre une installation réussie et un confort durable.
Les Fondements du Plancher Chauffant : Comprendre le Principe
Avant de plonger dans les subtilités du réglage hydraulique, il est crucial de saisir les principes de base qui régissent le fonctionnement des planchers chauffants hydrauliques. Ces systèmes reposent sur la circulation d'eau chaude (pour le chauffage) ou d'eau refroidie (pour le rafraîchissement) à travers un réseau de tubes noyés dans la dalle ou sous le revêtement de sol. L'objectif est de créer une grande surface d'échange thermique, permettant une restitution progressive et uniforme de la température souhaitée.
Les éléments clés d'un PCRBT comprennent :
- L'isolation : Une isolation thermique performante, tant par le sol que sur les côtés, est primordiale pour limiter les déperditions de chaleur vers le sous-sol ou les murs, et ainsi optimiser l'efficacité énergétique du système.

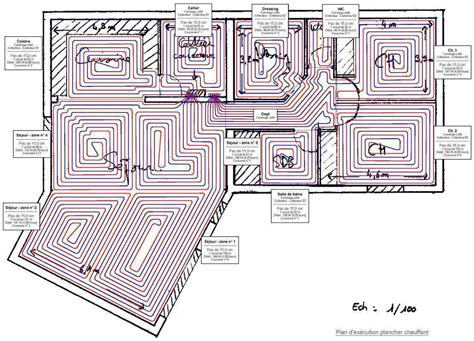

- Les tubes : Généralement en matériaux synthétiques (PE-RT, PER, PEX) ou en cuivre, ils sont disposés en boucles sur une surface définie. Le choix du matériau et du diamètre des tubes est déterminant pour la résistance à la pression et à la température, ainsi que pour la conductivité thermique.
- Les raccords : Ils assurent la liaison entre les différentes boucles de tubes et le collecteur. La fiabilité et l'étanchéité des raccords sont essentielles pour prévenir toute fuite.
- Les collecteurs : Ces dispositifs distribuent l'eau chauffée ou refroidie vers les différentes boucles et permettent de la collecter une fois son passage effectué. Ils sont souvent équipés de vannes permettant un réglage indépendant de chaque circuit.
- La couche de diffusion : Une chape ou un mortier de pose est appliqué sur les tubes pour assurer une bonne diffusion de la chaleur et protéger le réseau.
- Les revêtements de sol : Le choix du revêtement de sol a un impact sur la performance thermique du système. Les matériaux à faible résistance thermique sont préférables pour une diffusion optimale de la chaleur.
- Le liquide caloporteur : Il s'agit généralement d'eau, mais des additifs peuvent être ajoutés pour prévenir le gel ou la corrosion.
Le fonctionnement d'un PCRBT est intrinsèquement lié aux phénomènes thermiques et hydrauliques. La montée en température ou en fraîcheur de la pièce dépend de la quantité d'énergie échangée, qui est elle-même influencée par le débit d'eau circulant dans les tubes, la différence de température entre l'eau et l'air ambiant, et la surface d'échange. C'est là que le réglage hydraulique prend toute son importance.
Le Dimensionnement : La Clé d'une Installation Réussie

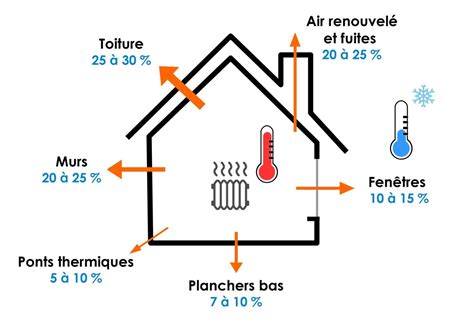

Avant même de penser au réglage, une étape cruciale est le dimensionnement correct de l'installation. Cette démarche vise à déterminer la puissance thermique nécessaire pour chauffer ou rafraîchir chaque pièce, en tenant compte de divers facteurs tels que l'isolation du bâtiment, les apports solaires, les déperditions thermiques, et le type d'occupation des locaux. Le respect des normes françaises et européennes, telles que le NF DTU 65.14 et la norme NF EN 1264, est impératif à ce stade.
Le dimensionnement hydraulique consiste ensuite à calculer le débit d'eau nécessaire pour chaque circuit de plancher chauffant afin d'atteindre la puissance thermique requise. Ce calcul prend en compte :
- La température de départ et de retour de l'eau.
- La température ambiante souhaitée.
- La surface de la pièce et la densité de pose des tubes.
- Les caractéristiques thermiques des matériaux constituant le plancher.
Un dimensionnement précis permet d'éviter des problèmes courants tels que les zones trop chaudes ou trop froides, une consommation d'énergie excessive, ou un confort thermique insuffisant. Il est la base sur laquelle repose un réglage hydraulique efficace.
Le Réglage Hydraulique : L'Art de l'Équilibrage
Le réglage hydraulique, souvent appelé équilibrage hydraulique, est le processus qui consiste à ajuster les débits d'eau dans chaque circuit de plancher chauffant pour qu'ils correspondent aux besoins spécifiques de chaque zone ou pièce. L'objectif est d'assurer que chaque circuit reçoive la quantité d'eau nécessaire pour délivrer la puissance thermique calculée lors du dimensionnement. Un déséquilibrage hydraulique peut entraîner des dysfonctionnements majeurs :
- Surchauffe ou sous-chauffe : Les circuits les plus proches de la source de chaleur (chaudière ou pompe à chaleur) auront tendance à recevoir un débit plus important, entraînant une surchauffe dans ces zones, tandis que les circuits plus éloignés seront sous-alimentés, provoquant une sous-chauffe.
- Inconfort thermique : Des variations de température importantes entre les pièces, voire au sein d'une même pièce, peuvent survenir.
- Consommation d'énergie accrue : Le système peut fonctionner en permanence sans atteindre le confort souhaité, gaspillant ainsi de l'énergie.
- Bruits : Un débit d'eau mal régulé peut générer des bruits désagréables dans les tuyauteries.
Les Outils du Réglage Hydraulique
Pour réaliser un réglage hydraulique précis, plusieurs outils sont utilisés :

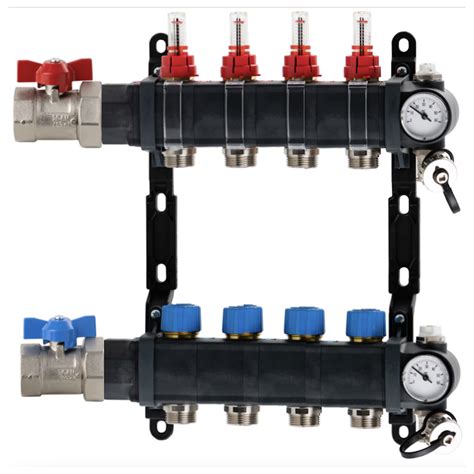

- Les vannes de réglage sur les collecteurs : Chaque boucle de plancher chauffant est connectée à un collecteur, généralement équipé de vannes réglables. Ces vannes permettent de limiter le débit d'eau dans chaque circuit. Les vannes peuvent être manuelles ou thermostatiques.
- Les débitmètres : Certains collecteurs sont équipés de débitmètres intégrés, qui indiquent le débit d'eau réel circulant dans chaque boucle. Cela permet un réglage visuel et plus précis.
- Les thermostats d'ambiance : Bien qu'ils ne règlent pas directement l'hydraulique, les thermostats d'ambiance jouent un rôle crucial dans le contrôle global du système. Ils commandent l'ouverture et la fermeture des vannes thermostatiques (si présentes) ou envoient des signaux à la régulation centrale pour ajuster la température de l'eau produite par la source de chaleur.
- La pompe de circulation : La pompe, dont la vitesse peut être réglée, assure la circulation de l'eau dans le réseau. Son dimensionnement et son réglage sont essentiels pour garantir la pression et le débit nécessaires à l'ensemble des circuits.
La Méthode de Réglage
Le réglage hydraulique s'effectue généralement en plusieurs étapes :
- Préparation : Avant toute intervention, s'assurer que le système est rempli, purgé de tout air, et que la température de l'eau est stable.
- Réglage initial : Ouvrir complètement les vannes de réglage de tous les circuits. Laisser le système fonctionner pendant un temps suffisant pour que les températures se stabilisent.
- Mesure et ajustement : Utiliser les débitmètres pour lire le débit de chaque circuit. Si des débitmètres ne sont pas présents, des méthodes de mesure indirectes peuvent être utilisées, comme la mesure de la différence de température entre le départ et le retour de chaque boucle, ou l'utilisation d'outils de diagnostic spécifiques.
- Ajustement des vannes : En fonction des mesures, ajuster les vannes de réglage pour atteindre le débit nominal calculé pour chaque circuit. Si un circuit a un débit trop élevé, on ferme légèrement sa vanne. Inversement, si le débit est trop faible, on ouvre la vanne. Ce processus est itératif et demande de la patience.
- Vérification finale : Une fois le réglage effectué, il est important de laisser le système fonctionner pendant une période prolongée et de vérifier que les températures dans toutes les pièces sont homogènes et conformes aux attentes.
Il est important de noter que le réglage hydraulique n'est pas une opération ponctuelle. Il peut être nécessaire de le réajuster périodiquement, notamment en cas de modifications apportées à l'installation, de changement de revêtement de sol, ou si des problèmes de confort apparaissent.
Les Phénomènes Thermiques et Hydrauliques Impliqués
La compréhension des phénomènes thermiques et hydrauliques est fondamentale pour maîtriser le réglage d'un plancher chauffant.
Phénomènes Thermiques :
- Transfert de chaleur : La chaleur est transférée de l'eau circulant dans les tubes au revêtement de sol, puis à l'air ambiant par rayonnement et convection. L'efficacité de ce transfert dépend de la conductivité thermique des matériaux, de la surface d'échange et de la différence de température.
- Inertie thermique : Les planchers chauffants, en raison de la masse de la dalle, possèdent une inertie thermique importante. Cela signifie qu'ils mettent du temps à monter en température et à refroidir. Cette inertie assure une diffusion douce et stable de la chaleur, mais implique aussi une réactivité moins immédiate aux changements de consigne.
- Température de surface : Pour un confort optimal, la température de surface du sol doit rester dans une plage acceptable (généralement entre 23°C et 28°C pour le chauffage). Un réglage hydraulique inadéquat peut entraîner des surchauffes locales.
Phénomènes Hydrauliques :
- Pression et débit : La pompe de circulation génère une pression qui permet à l'eau de circuler à travers le réseau de tubes. Le débit est la quantité d'eau qui traverse un circuit par unité de temps. L'équilibrage hydraulique vise à ajuster les débits pour qu'ils soient appropriés à chaque circuit.

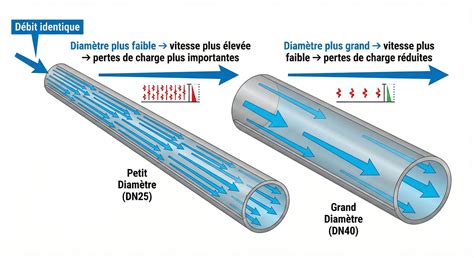

- Pertes de charge : La circulation de l'eau dans les tuyaux, les raccords, et les vannes entraîne des pertes de charge (une diminution de la pression). Ces pertes doivent être prises en compte lors du dimensionnement et du réglage pour s'assurer que la pompe est capable de fournir le débit requis à tous les circuits.
- Phénomène de thermosiphon : Dans certaines configurations, une circulation naturelle de l'eau peut s'établir en raison des différences de densité dues à la température. Bien que moins déterminant que la pompe, ce phénomène peut influencer le comportement du système.
La Mise en Œuvre : Des Bases Solides pour un Réglage Efficace
La réussite du réglage hydraulique dépend aussi grandement de la qualité de la mise en œuvre des différents composants du PCRBT. Une installation mal réalisée peut rendre un réglage précis quasi impossible.
- Pose des tubes : Le respect des espacements et des courbures prévus lors du dimensionnement est essentiel. Des tubes mal posés peuvent créer des contraintes mécaniques et affecter la distribution de la chaleur.
- Étanchéité des raccords : Toute fuite, même minime, peut perturber le fonctionnement du système et entraîner des problèmes d'approvisionnement en eau des boucles concernées, affectant le réglage.
- Qualité de la chape : Une chape bien réalisée, sans bulles d'air et homogène, assure une bonne transmission de la chaleur des tubes vers le revêtement de sol.
- Intégration des éléments de régulation : Les sondes de température, les thermostats et les vannes doivent être installés conformément aux préconisations du fabricant pour garantir une régulation efficace.
Le nouveau NF DTU 65.14 et le CPT n° 3164 pour les planchers réversibles ont été conçus pour améliorer la qualité et la fiabilité des installations, en intégrant des exigences plus strictes sur la conception et la mise en œuvre.
Remplissage et aération du chauffage au sol
L'Entretien : Assurer la Durabilité du Système
Un plancher chauffant, une fois correctement réglé, nécessite un entretien minimal, mais régulier, pour garantir sa longévité et son efficacité.
- Purge du système : Il est conseillé de purger le système une fois par an, généralement avant la période de chauffe, afin d'éliminer l'air qui aurait pu s'accumuler et qui pourrait nuire à la circulation de l'eau et à l'efficacité du chauffage.
- Vérification des organes de régulation : S'assurer que les thermostats fonctionnent correctement et que les vannes thermostatiques ne sont pas bloquées.
- Contrôle visuel : Inspecter les collecteurs et les raccords pour détecter d'éventuelles fuites ou signes de corrosion.
- Nettoyage des filtres : Si le système comporte des filtres, il est important de les nettoyer régulièrement pour éviter l'encrassement.
Un entretien adéquat, combiné à un réglage hydraulique bien effectué dès l'installation, permet de profiter pleinement des avantages d'un système de plancher chauffant et rafraîchissant pendant de nombreuses années.
Conclusion : L'Importance d'une Approche Globale
Le réglage hydraulique d'un plancher chauffant n'est pas une simple opération technique, mais une démarche globale qui englobe la conception, le dimensionnement, la mise en œuvre et l'entretien. S'appuyer sur les normes en vigueur, comprendre les phénomènes thermiques et hydrauliques impliqués, et utiliser les outils appropriés sont les clés d'une installation performante et d'un confort thermique optimal. Cet ouvrage, résolument tourné vers des applications pratiques, offre toutes les informations nécessaires pour maîtriser ces aspects, permettant ainsi de réaliser des installations de chauffage et de rafraîchissement par les planchers en toute conformité et avec une efficacité maximale. La diffusion de la passion de la culture passe aussi par la maîtrise des savoir-faire techniques, contribuant à un habitat plus confortable et plus économe en énergie.
