Le gradient géothermique est un concept fondamental pour appréhender la température interne de notre planète et son potentiel énergétique. Il désigne la variation de la température avec la profondeur sous la surface terrestre. Ce paramètre intéresse autant les chercheurs que les professionnels du secteur, car il renseigne sur le flux thermique émis par la Terre et l’énergie potentielle à exploiter dans certaines régions.

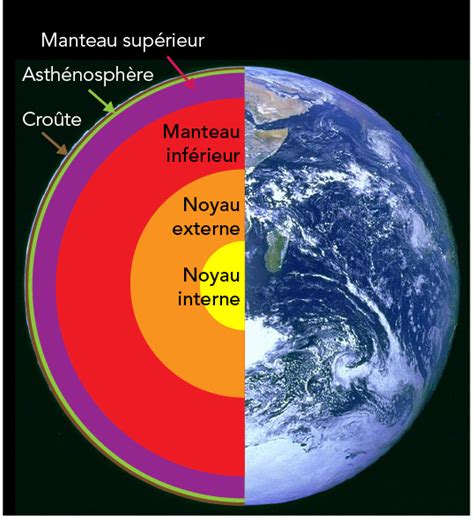

Étudier le gradient géothermique consiste à analyser la manière dont la température évolue avec la profondeur. Plus on descend dans le sol, plus la température augmente, mais cette hausse n’est ni uniforme, ni strictement linéaire selon les endroits. Cette augmentation progressive de la température est principalement due à la chaleur interne de la Terre, générée par la désintégration radioactive des éléments présents dans le manteau et le noyau, ainsi que par la chaleur résiduelle de la formation de la planète.
Une mesure fiable nécessite un enregistrement de la température à plusieurs niveaux lors d’une mesure en forage. Cette approche multi-profondeur évite toute surestimation ou sous-estimation liée à des anomalies superficielles ou à des influences saisonnières. Les variations de température à faible profondeur peuvent être significativement influencées par les conditions météorologiques, l'ensoleillement, ou même la présence d'eau souterraine peu profonde. Ces facteurs peuvent masquer la tendance générale de l'augmentation de température due au flux de chaleur terrestre intrinsèque.
Pour mesurer efficacement le gradient géothermique, la méthode la plus courante reste la mesure en forage. Ce procédé repose sur l’installation de capteurs de température à différentes profondeurs afin de suivre précisément la variation de la température avec la profondeur. Certains techniciens procèdent par paliers réguliers, notant scrupuleusement la température à chaque étape. Le choix des points de mesure dépend du but recherché, mais aussi des contraintes techniques et géologiques. En général, une progression régulière, par exemple tous les 10 mètres, assure une couverture homogène du profil thermique du sous-sol. Chaque température enregistrée doit être associée précisément à sa profondeur correspondante.
On utilise souvent des thermomètres électroniques robustes, conçus spécifiquement pour supporter les variations de pression et d’humidité typiques du sous-sol. L’avantage de ces dispositifs connectés réside dans leur capacité à réaliser un enregistrement continu plutôt qu’à intervalles fixes. Un enregistrement continu permet de mieux identifier les variations subtiles de température et d'obtenir une courbe plus lisse, réduisant ainsi l'incertitude dans le calcul du gradient.
Une fois tous les points de mesure recueillis, l’étape suivante consiste à établir graphiquement la courbe reliant la température à la profondeur. À l’aide d’un logiciel tableur, il suffit de saisir chaque couple température/profondeur puis de tracer la courbe de régression obtenue. L’unité classique employée reste le k/km (kelvin par kilomètre) ou parfois le k/m, selon l’échelle retenue. Le kelvin est l'unité de température thermodynamique du Système international d'unités. Bien que le degré Celsius soit couramment utilisé pour les mesures quotidiennes, le kelvin est préféré dans les contextes scientifiques et d'ingénierie pour les calculs de flux de chaleur, car il représente une échelle absolue.
Avec Excel, il est simple d’entrer toutes les valeurs recueillies, puis de générer un graphique de type nuage de points. En ajoutant une droite de tendance, le logiciel calcule automatiquement le coefficient directeur, soit le gradient géothermique recherché. La droite de tendance la plus couramment utilisée pour ce type de données est la droite de régression linéaire, qui cherche à minimiser la somme des carrés des écarts entre les points de données réels et les valeurs prédites par la droite. Le coefficient directeur de cette droite représente la pente de la courbe, qui est précisément le gradient géothermique.
Il arrive que la courbe de régression ne soit pas parfaitement linéaire. Dans ce cas, certaines explications peuvent émerger : présence d’une nappe phréatique, alternance de couches rocheuses à conductivité variable ou perturbations liées à l’activité humaine récente. La présence d'une nappe phréatique, par exemple, peut entraîner des mouvements d'eau qui redistribuent la chaleur, créant des anomalies locales. De même, des couches de roches avec des propriétés de conduction thermique différentes (par exemple, des alternances de granite et d'argile) influenceront la manière dont la chaleur se propage verticalement. Les activités humaines, telles que l'enfouissement de déchets chauds, l'exploitation minière ou même la circulation de fluides dans des réseaux souterrains, peuvent également perturber le gradient thermique naturel. Une analyse affinée des données fournit des indications utiles sur le potentiel énergétique du site ainsi que sur la structure thermique du sous-sol à l’endroit étudié.
De nombreux facteurs influencent le gradient géothermique localement. Le flux géothermique régional conditionne également la valeur finale observée. Les contextes volcaniques actifs présentent souvent des gradients très marqués (plusieurs dizaines de kelvin par kilomètre), alors que d’autres régions stables affichent des chiffres plus modestes. Dans les zones volcaniques, la proximité de magma chaud ou de systèmes hydrothermaux actifs entraîne une augmentation significative de la température du sous-sol, même à faible profondeur. À l'inverse, dans les cratons continentaux stables, loin des limites de plaques tectoniques actives, le flux de chaleur est généralement plus faible et plus constant.
Au-delà du contexte géologique général, d'autres facteurs peuvent modifier le gradient :
Un calcul fiable du gradient obtenu grâce à une mesure en forage soignée offre la première estimation du flux géothermique disponible sur un site donné. Le flux géothermique est la quantité d'énergie thermique traversant une unité de surface par unité de temps. Il est généralement exprimé en milliwatts par mètre carré (mW/m²). Le gradient géothermique et la conductivité thermique du sous-sol permettent d'estimer ce flux via la loi de Fourier : Flux = -conductivité thermique × gradient géothermique.
Relier la variation de la température avec la profondeur aux ressources énergétiques exploitables conditionne la viabilité de nombreux projets d’aménagement. Le gradient géothermique est un indicateur clé pour l'évaluation du potentiel de l'énergie géothermique.
En plus de l'énergie, la compréhension du gradient géothermique est cruciale pour d'autres domaines :
Le calcul du coefficient de transmission thermique "U" d'une paroi, en W/m²K, selon la méthode de calcul de l'annexe VII de la méthode PER (PEB wallonne), basée principalement sur la norme NBN EN ISO 6946:2008, est un exemple d'application connexe dans le domaine de l'efficacité énergétique des bâtiments. Ce calcul est essentiel pour évaluer les pertes de chaleur à travers l'enveloppe d'un bâtiment. Bien que distinct du gradient géothermique, il partage la préoccupation de la transmission de la chaleur. Ce fichier est également disponible en version dynamique avec une base de donnée séparée. La version dynamique de l’outil intègre une mise à jour plus fréquente des données (exemple le lambda λ des différents matériaux). Cette feuille de calcul offre la possibilité d’exécuter un calcul détaillé du coefficient U afin de tenir compte des pertes par transmission thermique pour les planchers en contact direct avec le sol. Cet outil analyse les risques liés à l’isolation par l’intérieur de murs en brique. Calculer le temps de retour d’une isolation thermique de paroi. Une évaluation approchée du niveau K, complétée de quelques informations relatives aux systèmes de ventilation et à l’étanchéité à l’air, pour faire un premier bilan énergétique. Ces aspects, bien que centrés sur la thermique des bâtiments, démontrent l'importance de comprendre et de quantifier les transferts de chaleur dans diverses applications.
