Les fluides frigorigènes sont au cœur du fonctionnement des systèmes de climatisation et de réfrigération. Ces substances, capables d'absorber la chaleur à basse température et basse pression pour la libérer ensuite à plus haute température et pression, sont essentielles au conditionnement de l'air et au maintien de la chaîne du froid. Cependant, leur manipulation, leur stockage et leur récupération soulèvent des questions importantes tant sur le plan technique qu'environnemental. Cet article se propose d'explorer en détail ces aspects, en s'appuyant sur les informations fournies, pour offrir une compréhension complète des enjeux liés aux fluides frigorigènes.

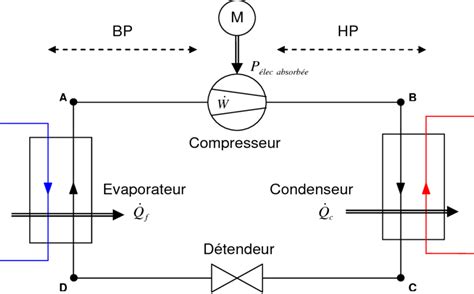

Un fluide frigorigène se définit par sa capacité à transporter la chaleur. Il absorbe les calories d'un environnement à basse température et basse pression, puis les libère dans un environnement à température et pression plus élevées. Cette propriété est le fondement du cycle frigorifique. Dans le contexte de la climatisation, ce fluide circule dans un circuit fermé, subissant des changements d'état et de pression pour refroidir l'air ambiant. L'efficacité d'un système de climatisation ou d'une chambre froide dépend en grande partie des caractéristiques du fluide frigorigène utilisé, ainsi que de la conception adaptée de son système de refroidissement et de sa structure de compresseur.
La climatisation, qu'elle soit destinée au confort domestique ou à des applications professionnelles comme les chambres froides, repose sur un fluide frigorigène spécifique. Ce fluide, en circulant, capte la chaleur à l'intérieur de l'espace à refroidir et la rejette à l'extérieur. La performance et la longévité de l'appareil sont directement liées à la bonne gestion de ce fluide. Il est donc primordial de prendre en compte le type de fluide frigorigène lors de l'achat d'une chambre froide, par exemple, car certains fluides peuvent nécessiter des équipements spécifiques ou avoir un impact environnemental plus important. Bien que certains fluides frigorigènes soient considérés comme sûrs, il est toujours conseillé de surveiller attentivement la capacité de refroidissement de l'équipement.
Les fluides frigorigènes sont rechargeables, et cette opération est souvent nécessaire au cours de la durée de vie d'un système. Avant de procéder à une nouvelle charge en gaz, il est impératif de s'assurer que le circuit de climatisation ne contient aucun résidu de gaz. Cette étape cruciale vise à atteindre un vide quasi total au sein du circuit, généralement à l'aide d'une pompe à vide. Une fois le circuit purgé, la station de récupération est utilisée pour introduire la nouvelle charge de fluide frigorigène.

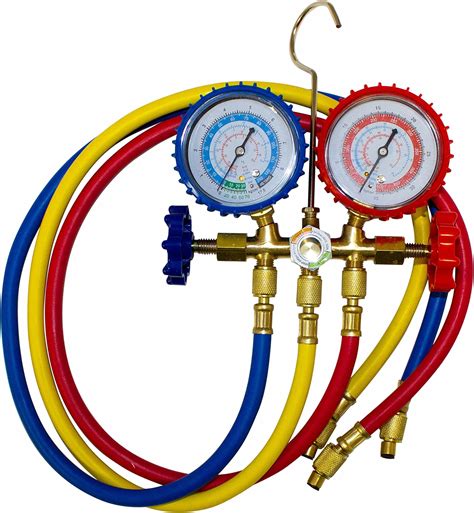

Pour garantir la quantité précise de gaz à introduire, il est indispensable de se référer aux données fournies par le fabricant de l'équipement. La procédure de chargement implique l'activation de vannes spécifiques et la mesure des pressions à l'aide d'un manifold connecté à l'installation. Après le chargement, une période de fonctionnement d'au moins 15 minutes est nécessaire pour permettre au compresseur de tourner de manière optimale et d'atteindre un équilibre des pressions. Des relevés de pression sont effectués en mode froid, puis en mode chaud, et il est essentiel de s'assurer que la pression ne soit pas trop basse.
Il existe des kits spécialement conçus pour faciliter les travaux de recharge de fluide frigorigène. Ces kits sont conçus pour être transportables, garantissant que le produit conserve son efficacité. Avant de faire appel à un professionnel, il est recommandé d'identifier précisément le type d'entretien nécessaire pour sa chambre froide. Pour recharger une climatisation réversible, il est important de comprendre la raison de la recharge, le type de fluide à utiliser, et surtout la quantité exacte en poids. Le prix d'une recharge de fluide frigorigène peut varier considérablement, allant de 350 euros à plus de 500 euros, en fonction de la chambre froide. Il est fortement conseillé de faire appel à un professionnel qualifié pour assurer le bon conditionnement de votre chambre froide.
La question du stockage des bouteilles de gaz frigorigène est d'une importance capitale, tant pour la sécurité des personnes que pour la protection de l'environnement. Les locaux dédiés au stockage peuvent accueillir un nombre variable de bouteilles, parfois équipés de protections coupe-feu. En règle générale, le stockage à l'extérieur est privilégié, car il assure une ventilation naturelle adéquate. Les abris ouverts sur au moins deux côtés sont considérés comme des solutions de stockage extérieur conformes.

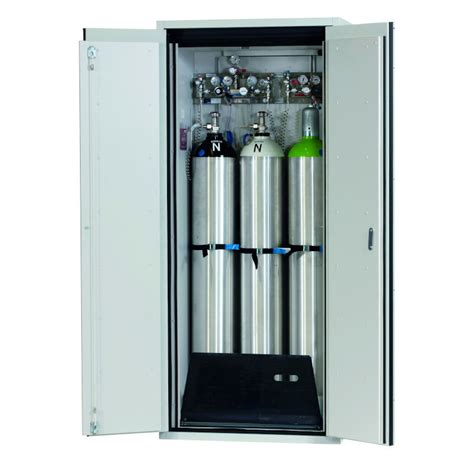

Une distance de sécurité minimale de 2 mètres doit être respectée entre les bouteilles contenant des gaz inflammables et celles contenant des gaz comburants. Pour des quantités plus modestes, des armoires classiques, naturellement ventilées, peuvent suffire. Cependant, si le stockage doit être effectué à proximité ou à l'intérieur des bâtiments, il est impératif d'opter pour des armoires coupe-feu de 30 ou 90 minutes, conformes à la norme 14470-2. Ces armoires peuvent sécuriser le stockage de plusieurs dizaines de bouteilles de 50 litres. Le branchement à un ventilateur est fortement recommandé pour prévenir l'accumulation de gaz potentiellement explosifs.
Pour les grandes quantités, des locaux de stockage sans protection coupe-feu doivent impérativement être installés à l'extérieur des bâtiments pour garantir une circulation d'air satisfaisante. Les locaux grillagés conviennent également, à condition d'être situés en dehors des bâtiments. Les armoires et locaux coupe-feu sont construits à partir de panneaux spécifiques. Des solutions existent pour le stockage intérieur comme extérieur.
La récupération des fluides frigorigènes est une étape incontournable lors de toute intervention sur les systèmes de climatisation et de réfrigération. Cette opération consiste à extraire les gaz présents dans un circuit pour les stocker dans une bouteille dédiée. Elle est essentielle lors de la maintenance, de la réparation ou de la mise hors service d'une installation.
Les fluides frigorigènes, notamment les HFC (hydrofluorocarbures), sont de puissants gaz à effet de serre, contribuant au réchauffement climatique lorsqu'ils sont libérés dans l'atmosphère. Les réglementations en vigueur imposent des mesures strictes pour limiter ces émissions. La récupération doit être effectuée à chaque fois que le circuit frigorifique est ouvert.
Il existe plusieurs méthodes pour récupérer les fluides frigorigènes. La méthode standard est souvent utilisée pour les systèmes de petite taille ou les interventions rapides. Elle consiste à récupérer le fluide sous forme de vapeur. Les étapes incluent le branchement des manomètres pour contrôler le flux, puis l'activation de la station de récupération.
Pour les systèmes de grande capacité, la méthode "push-pull" est particulièrement efficace pour récupérer les fluides frigorigènes liquides. Cette technique utilise une station de récupération pour créer une différence de pression entre la bouteille de récupération et le système. La préparation implique la connexion de la station à l'unité, puis le raccordement du tuyau de sortie à la bouteille de récupération avant de démarrer la station.
Dans le cas où une climatisation est hors service (HS), une station de récupération, une balance et une bouteille de récupération sont nécessaires. Le branchement du manifold permet de constater la pression. Si aucune pression n'est détectée, cela indique une fuite importante, expliquant le non-fonctionnement. La mise en route de la climatisation en mode froid, ou en mode maintenance, permet au compresseur d'aspirer le gaz et de le transférer dans la bouteille haute pression. Le manifold indiquera une pression négative une fois le gaz récupéré. Il faut alors fermer la vanne du gros tuyau.
Une préoccupation technique récurrente concerne la purge des flexibles de la pompe de récupération. Il est recommandé de purger le fluide frigorigène présent entre la pompe et la vanne d'isolement. Ce fluide doit être récupéré à l'aide d'une station de récupération fixe en atelier, qui l'injecte sous forme gazeuse dans une bouteille dédiée ("mélange divers") afin d'éviter son échappement dans l'atmosphère.
Le métier de frigoriste ou climaticien est d'ailleurs bien plus réglementé que, par exemple, l'agrément pour l'installation d'une conduite de gaz. Les professionnels agréés doivent déclarer les quantités de fluides frigorigènes achetées, cédées, détruites ou stockées annuellement.
Le recyclage des fluides frigorigènes est une étape cruciale pour minimiser leur impact environnemental. Il s'agit de traiter les fluides usagés pour les remettre en conformité avec les spécifications des fluides neufs. Cela implique la séparation de l'huile, le filtrage pour réduire la teneur en eau, l'acidité et les particules solides, notamment à l'aide de filtres déshydrateurs jetables.
L'analyse chimique des fluides frigorigènes est systématiquement requise pour vérifier qu'ils atteignent les spécifications requises. Ces procédures sont similaires à celles utilisées sur les sites de régénération ou de production. Pour la régénération, l'utilisation de compresseurs à piston sec est impérative, même si la récupération vapeur peut être réalisée avec diverses machines.
Le débit de récupération en kg/h est directement lié au volume balayé du compresseur. Tant que de la vapeur saturée est pompée, le débit est bon. Cependant, lorsqu'il n'y a plus de liquide, le débit chute considérablement, prolongeant la durée de récupération. Il est conseillé de ne pas descendre en dessous de 500 mbar absolu. Certaines machines avancées, équipées de pompes à vide en série, permettent une récupération proche de 100% du fluide, bien qu'elles soient plus coûteuses et volumineuses.
La machine de récupération doit être dimensionnée en fonction de la puissance de l'installation. Certaines machines sont capables de pomper 100% de liquide sans dispositif externe de restriction de débit, en aspirant la phase gazeuse et en la remplaçant immédiatement par du liquide, permettant ainsi un débit très important.
Le recyclage de bouteilles de gaz réfrigérant inconnues, et potentiellement contenant du R22, nécessite des précautions particulières en raison des implications environnementales et de sécurité.
Il est important de noter que depuis 2020, la production et l'importation de R22 sont interdites dans de nombreux pays, y compris l'Union européenne.
Le réfrigérant est un gaz potentiellement dangereux, et son stockage ne doit jamais être pris à la légère. Que ce soit du R-134A, R-410A, R-22 ou tout autre type, des mesures et précautions appropriées doivent être prises :
Il appartient à chaque professionnel de prendre les précautions nécessaires lors du stockage de ces produits.
En tant que professionnel, chaque intervention doit être méticuleusement planifiée et documentée. L'utilisation d'un logiciel de gestion peut s'avérer indispensable pour gagner du temps dans la gestion quotidienne des opérations liées aux fluides frigorigènes.
La gestion des fluides frigorigènes, de leur stockage à leur récupération et leur recyclage, est un aspect technique et réglementaire essentiel dans les métiers du froid et de la climatisation. Une compréhension approfondie des propriétés de ces gaz, des méthodes de manipulation sécurisées, et des réglementations en vigueur est primordiale pour garantir la sécurité, la performance des équipements, et la protection de l'environnement. Faire appel à des professionnels qualifiés et utiliser des équipements adaptés sont les clés d'une gestion réussie et responsable des fluides frigorigènes.
