La ventilation mécanique contrôlée (VMC) est une composante essentielle de toute habitation moderne, assurant le renouvellement de l'air intérieur et contribuant ainsi à la santé des occupants et à la préservation du bâti. Au cœur de ces systèmes, les gaines de ventilation jouent un rôle primordial dans le transport de l'air, qu'il s'agisse d'extraction ou d'insufflation. Cet article se propose d'explorer en détail le monde des gaines VMC, en se concentrant particulièrement sur le diamètre de 60 mm et la pléthore d'accessoires qui permettent de construire des réseaux aérauliques performants et durables.

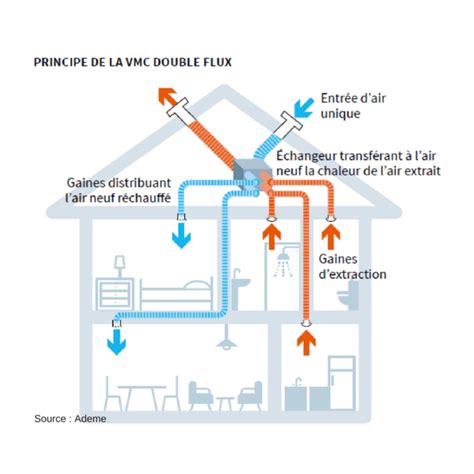

La mise en place d'une VMC est non seulement une recommandation de confort, mais aussi une obligation légale dans de nombreuses constructions. Son objectif principal est d'assurer un renouvellement constant de l'air, évacuant l'humidité et les polluants générés par les activités quotidiennes (cuisine, douches, respiration, etc.) et introduisant de l'air frais de l'extérieur. Les gaines sont les artères de ce système, acheminant l'air entre les différentes pièces de la maison et l'unité centrale de ventilation. La performance globale du système VMC dépend donc intrinsèquement de la qualité et de la bonne conception du réseau de gaines.
Pour avoir confiance dans vos installations, il est important d’opter pour des gaines de ventilation à même de supporter un soufflage important dans le cadre domestique ou professionnel. Le choix du matériau, du diamètre, de la rigidité et de l'isolation de ces conduits est déterminant pour garantir une bonne qualité de l'air, une efficacité énergétique optimale et un confort acoustique appréciable. Ignorer ces aspects peut entraîner une surconsommation d'énergie, une mauvaise évacuation de l'humidité, des problèmes de condensation, voire une dégradation prématurée du bâtiment.
Si de nombreux diamètres de tuyaux de VMC existent, cela commence généralement à 60 mm, 80 mm, puis 100, 125, 150 et jusqu'à 160 mm. Le diamètre de 60 mm est souvent rencontré dans les installations VMC individuelles, particulièrement pour le raccordement des bouches d'extraction dans les sanitaires ou les petites pièces. Il est également une dimension courante pour les conduits souples utilisés dans certaines configurations spécifiques, notamment pour relier des terminaux ou pour des applications où l'espace est restreint.
Le Conduit souple PVC Ø60 mm L6 m 814082 Unelvent est un exemple typique de ce type de produit. Fabriqué en PVC gris avec une armature hélicoïdale en fil d'acier, il est spécifiquement conçu pour les installations de VMC individuelles. Sa longueur de 6 mètres offre une certaine flexibilité lors de l'installation.
Il est important de noter que l'utilisation de conduits souples présente des avantages, notamment leur coût abordable. Cependant, il est recommandé de ne pas utiliser des conduits souples de plus de 6 m de long, surtout dans les maisons à étages, car cela peut entraîner des pertes de charge importantes et réduire l'efficacité du système. De plus, les gaines souples sont très fragiles à l'installation. C'est pourquoi il est crucial de bien étirer la gaine lors de l'installation pour obtenir une surface aussi lisse que possible, minimisant ainsi les pertes de charge.

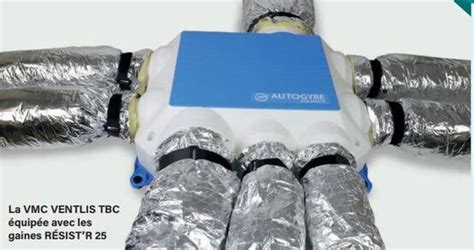

Les gaines souples constituent une catégorie importante dans le domaine de la ventilation. Elles sont avantageuses en raison de leur coût abordable et de leur facilité de manipulation dans des configurations complexes ou des espaces restreints.
On retrouve une grande variété de gaines souples sur le marché, chacune adaptée à des besoins spécifiques :
Malgré leurs avantages, les gaines souples présentent des inconvénients notables. Leur fragilité à l'installation requiert une attention particulière pour éviter les perforations ou les écrasements qui altéreraient le flux d'air. De plus, une utilisation prolongée de gaines souples non isolées peut entraîner des problèmes de condensation. La présence d'eau est créée par la différence de température entre l'air chaud extrait des pièces humides et l'air froid extérieur. C'est le phénomène de condensation à l'intérieur des conduites. Si vous avez accès au réseau avec l'ensemble des gaines, la solution pour supprimer la condensation est d'isoler l'ensemble des conduits ou de noyer les conduits dans l'isolant au plus près du volume chauffé. Les gaines souples, si elles sont vraiment très anciennes, ne peuvent pas être nettoyées. Il faut donc vérifier que la ventilation fonctionne bien après 10 ans. Si les débits nécessaires sont atteints, le réseau d'extraction peut être conservé, le réseau d'insufflation dans le cas des VMC double-flux peut être remplacé par un réseau propre. Si les débits nécessaires ne sont pas atteints, c'est que le réseau est détérioré ou qu'il a été mal dimensionné.
Les gaines semi-rigides représentent une alternative intéressante aux gaines souples, offrant un meilleur compromis entre flexibilité, robustesse et performance aéraulique.
Le Conduit semi-rigide Alflex galvanisé ø80 mm L3 m 11091801 de Aldes est un exemple de conduit semi-rigide en tôle d'acier électro-zinguée agrafée en spirale. Il est idéal pour le passage en combles horizontales ou le raccordement des terminaux longs. Sa rigidité assure une bonne résistance mécanique entre le réseau rigide et la bouche pour les longueurs importantes, avec un rayon de cintrage de 1D.
Un autre avantage majeur des gaines semi-rigides est leur perte de charge négligeable dans le réseau. La gaine semi-rigide étant très robuste, il est impossible de la déchirer ou de l'écraser, ce qui permet une installation plus rapide et sans contrainte. Ces conduits sont également plus faciles à nettoyer que les gaines souples, et leur durée de vie est généralement supérieure. Les gaines en PEHD peuvent être nettoyées et leur durée de vie est sans doute largement supérieure à 30 ans.
Les conduits rigides, souvent en acier galvanisé ou en PVC, offrent la meilleure performance aéraulique avec des pertes de charge minimales. Ils sont particulièrement adaptés pour les installations où la robustesse et la durabilité sont primordiales, ainsi que pour les réseaux principaux.
Bien que plus économique que le réseau semi-rigide en PEHD, le réseau rigide est plus long à installer. Par ailleurs, les éléments en PVC ne sont pas neutres : ils peuvent dégager des Composés Organiques Volatils (COV) dans l'air. Il est donc crucial de choisir des matériaux de qualité et adaptés à l'usage.
La Dérivation PVC 867676 Unelvent, une culotte de 3 piquages, permet de relier le conduit principal de 150 mm avec 2 conduits de 125 mm. La Croix équerre 90° Galva avec joints Ø2x125 / 2x125 mm 529300 Atlantic est un accessoire pour conduits rigides circulaires en acier galvanisé, facile à installer et dont l'étanchéité est améliorée grâce aux joints.
La construction d'un réseau VMC efficace ne se limite pas au choix des gaines. Une multitude d'accessoires sont nécessaires pour assurer le bon fonctionnement, l'étanchéité, la fixation et l'équilibrage du système.

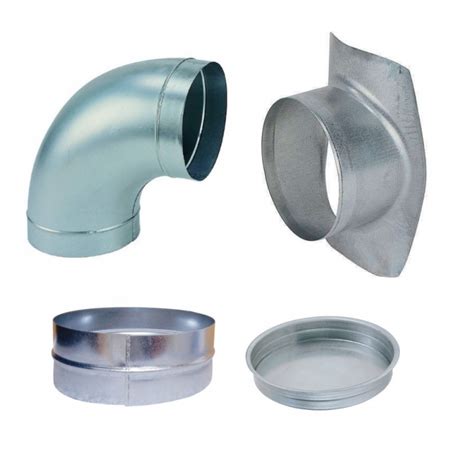

L'étanchéité du réseau est fondamentale pour éviter les fuites d'air et garantir que l'air transporté atteigne sa destination. Les raccords et manchons sont essentiels à cet effet.
La fixation des gaines est essentielle pour maintenir le réseau en place et éviter les vibrations ou les mouvements qui pourraient endommager les conduits ou générer du bruit.
Pour fermer des sections de réseau ou assurer l'évacuation de l'air, divers bouchons et sorties sont utilisés.

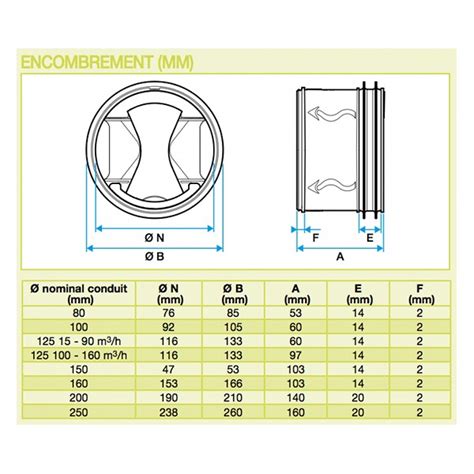

Le bon fonctionnement d'une VMC repose sur un équilibrage précis des débits d'air entre les différentes pièces. Des régulateurs et registres permettent d'ajuster ces débits.
Le marché de la ventilation évolue constamment, proposant des solutions adaptées à des besoins spécifiques et intégrant des innovations pour améliorer la performance et le confort.
Le bruit généré par la circulation de l'air et les déperditions thermiques sont des préoccupations majeures.
La durée de vie d'un réseau VMC dépend de la qualité des matériaux utilisés et de la maintenance. Il est bon de nettoyer les gaines de VMC tous les 10 ans. Si elles sont souples, elles ne peuvent pas être nettoyées, il faut donc vérifier que la ventilation fonctionne bien après cette période. Si les débits nécessaires sont atteints, le réseau d'extraction peut être conservé. Si les débits nécessaires ne sont pas atteints, c'est que le réseau est détérioré ou qu'il a été mal dimensionné. Les gaines en PEHD peuvent être nettoyées et leur durée de vie est sans doute largement supérieure à 30 ans.
Le coût d'un réseau avec ses accessoires bien dimensionné peut varier considérablement. Pour une VMC simple flux de taille standard, il faut compter jusqu'à 1 000 euros. Pour une VMC double-flux, ce coût peut atteindre 2 000 euros. Ces estimations incluent généralement les gaines, les raccords, les bouches, l'unité centrale et la pose.
Il est important de noter que de nombreux produits ont vu leur prix baisser récemment. Par exemple, le prix initial d'un produit était de 185,47€ TTC, et le prix actuel est de 157,50€ TTC. D'autres articles ont connu des réductions encore plus significatives, passant de 577,00€ TTC à 291,00€ TTC. Ces variations de prix peuvent rendre l'investissement dans un système VMC plus accessible.
En conclusion, le choix des gaines VMC et de leurs accessoires, notamment dans le diamètre 60 mm et ses différentes déclinaisons, est une étape cruciale pour garantir un système de ventilation performant, sain et durable. Une compréhension approfondie des matériaux, des types de conduits et des accessoires disponibles, ainsi qu'une installation soignée, sont les clés d'un environnement intérieur sain et confortable. N'hésitez pas à consulter nos différents articles sur la qualité de l'air et la ventilation pour approfondir vos connaissances.
