Les véhicules modernes, y compris la robustesse de la Peugeot 205 diesel, dépendent d'un réseau complexe de composants électriques pour assurer leur bon fonctionnement. Parmi ces éléments essentiels, le ventilateur de refroidissement du moteur joue un rôle crucial dans la prévention de la surchauffe, particulièrement sous forte sollicitation ou dans des conditions de conduite difficiles. Lorsque ce ventilateur cesse de fonctionner, un fusible grillé est souvent la cause première. Cet article explore en profondeur les raisons pour lesquelles un fusible de ventilateur peut griller sur une Peugeot 205 diesel, comment diagnostiquer le problème, et les mesures à prendre pour assurer la longévité du système. Nous examinerons les spécificités des modèles 205, en nous appuyant sur les informations techniques disponibles, pour offrir une compréhension détaillée aux passionnés comme aux techniciens.
Un fusible grillé agit comme un dispositif de sécurité, interrompant le circuit électrique lorsqu'un courant excessif est détecté, protégeant ainsi les composants plus coûteux d'un dommage permanent. Pour le ventilateur de refroidissement sur une Peugeot 205 diesel, plusieurs facteurs peuvent conduire à la destruction d'un fusible.
L'une des raisons les plus fréquentes est un court-circuit dans le circuit du ventilateur lui-même. Cela peut survenir si le câblage du ventilateur est endommagé, provoquant un contact direct entre les fils ou entre un fil et la masse du véhicule. L'usure normale, les vibrations constantes ou une installation incorrecte d'accessoires peuvent compromettre l'intégrité des fils. Il est vital de vérifier que la section des fils est en accord avec l'intensité de l'équipement rajouté, surtout lors de l'ajout de nouveaux équipements électriques.
Une autre cause significative est un dysfonctionnement du moteur du ventilateur. Si le moteur de ventilateur est bloqué mécaniquement (par exemple, par des débris) ou si ses roulements sont usés et créent une résistance excessive, il tentera de tirer plus de courant que ce pour quoi le fusible est conçu. Un test direct du ventilateur sur la batterie, effectué brièvement et avec prudence, peut aider à déterminer s'il tourne librement ou s'il est bloqué, une fois débranché du circuit et après avoir essayé de faire tourner l'hélice à la main.
La sollicitation excessive du système électrique peut également entraîner la surchauffe et la rupture d'un fusible. Dans le cas de la Peugeot 205, certains composants, comme les moteurs d’essuie-glace ou la pompe lave-glace, sont alimentés via des boîtiers porte-fusibles. Cependant, pour des équipements de très forte consommation électrique, comme un compresseur de gonflage embarqué, il est conseillé de privilégier un branchement direct sur l'alternateur, car leur forte intensité ne permet pas de les brancher sur les boîtiers porte-fusibles d'origine. Le fait de brancher des accessoires supplémentaires sans tenir compte de leur consommation peut surcharger le circuit existant.
Enfin, des connexions défectueuses ou corrodées au niveau des cosses des relais de commande, qui sont fortement sollicitées par la forte intensité du ventilateur, peuvent créer une résistance anormale et ainsi augmenter le courant consommé, conduisant à la fusion du fusible. Il est important de porter une attention particulière à ces connexions.

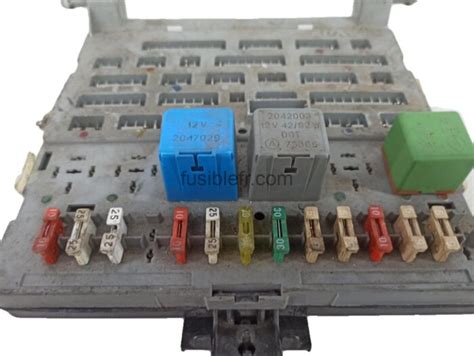

La Peugeot 205, selon les millésimes et les options, peut posséder plusieurs boîtes à fusibles. La boîte principale se trouve généralement dans l'habitacle, au-dessus de la boîte à gants, sur le côté gauche de la planche de bord. Cependant, certains modèles peuvent également avoir une boîte à fusibles dans le compartiment moteur.
Pour identifier le fusible spécifique du ventilateur de refroidissement, il est essentiel de consulter le schéma de disposition des fusibles de votre véhicule. Ce schéma est souvent imprimé sur le couvercle de la boîte à fusibles ou dans le manuel du propriétaire. Les informations fournies indiquent que le fusible numéro 2, d'une intensité de 25.0A, est souvent associé au système de climatisation, aux sièges chauffants, aux indicateurs de direction, et, de manière cruciale, au ventilateur. Il est donc primordial de vérifier ce fusible en premier lieu.
Si le fusible est grillé (le filament métallique à l'intérieur sera rompu), il doit être remplacé par un nouveau fusible de même ampérage. L'utilisation d'un fusible d'ampérage supérieur est une erreur dangereuse qui peut entraîner des dommages graves au système électrique et un risque d'incendie. Il est recommandé de vérifier tous les fusibles connectés au composant correspondant, car certains composants peuvent avoir plusieurs fusibles.
Si, après le remplacement du fusible, celui-ci grille à nouveau rapidement, cela indique un problème sous-jacent plus grave qui nécessite un diagnostic approfondi. Cela pourrait être lié au moteur du ventilateur, à un court-circuit dans le câblage, ou à un problème avec le relais du ventilateur.
Si le fusible est intact ou si le remplacement ne résout pas le problème, l'étape suivante consiste à examiner le moteur du ventilateur et son circuit d'alimentation.
Comme mentionné précédemment, il est possible de tester le moteur du ventilateur directement sur la batterie. Il faut d'abord s'assurer que le ventilateur n'est pas bloqué en essayant de faire tourner l'hélice à la main lorsque le moteur est froid et débranché. Si l'hélice tourne librement, un test bref avec une connexion directe aux bornes de la batterie peut confirmer si le moteur fonctionne électriquement. Si le moteur ne tourne pas dans ce cas, il est fort probable qu'il soit défectueux et doive être remplacé.
Le câble du ventilateur part généralement du boîtier fusible compartiment moteur. Il est important de suivre ce câble pour identifier d'éventuels dommages. La réparation de fils endommagés doit être effectuée avec soin, en utilisant des connecteurs appropriés et en s'assurant que l'isolation est parfaite pour éviter tout nouveau contact avec la masse ou d'autres fils.
Dans certains cas, pour accéder au ventilateur et à son câblage, il peut être nécessaire de retirer le radiateur. Cela représente une intervention plus complexe qui peut nécessiter une vidange du système de refroidissement.
L'installation d'équipements supplémentaires sur une Peugeot 205 diesel, qu'il s'agisse d'accessoires pour le raid ou d'autres dispositifs, demande une attention particulière au câblage électrique. Il est conseillé de dissocier les alimentations de manière à ce que la perte d'un fusible n'entraîne pas la perte de la totalité des autres circuits ajoutés. Cela implique souvent la création de circuits dédiés avec leurs propres fusibles.
Certains accessoires, comme le Terratrip, ne sont pas de gros consommateurs électriques mais peuvent générer des interférences. Les indicateurs supplémentaires, en raison de leur faible consommation, peuvent être alimentés par un 12V accessoire ou contact, via un fusible distinct.
Il est également utile de se familiariser avec les différents types de fusibles et relais utilisés sur la 205. Les relais, comme le R3 (893A) pour les essuie-glaces ou le R5 (761) pour les lève-vitres AV, jouent un rôle clé dans la commande de circuits à forte consommation. Un relais défectueux peut également causer des problèmes électriques, y compris la surchauffe et la rupture d'un fusible.
Hans Angermeier, un technicien expérimenté, souligne l'importance des procédures de réparation de base. Comprendre le fonctionnement des fusibles et savoir les localiser et les remplacer est une compétence fondamentale pour tout propriétaire de véhicule. La vidéo montrant comment localiser des fusibles grillés dans la boîte à fusibles de votre Peugeot 205 1986 et l'emplacement du schéma de la boîte à fusibles est une ressource précieuse.
En cas d'anomalie électrique sur votre 205, la première étape du diagnostic devrait toujours être la vérification des fusibles, car leur contrôle est relativement simple et leur remplacement peu coûteux. Si le problème persiste après avoir remplacé un fusible grillé, il est recommandé de consulter un professionnel qualifié pour éviter d'aggraver la situation.
Pour faciliter l'accès au compartiment moteur, notamment pour des interventions en hauteur, l'utilisation d'une plateforme élévatrice compacte peut s'avérer très utile. Cela permet de travailler plus confortablement et en toute sécurité.
En résumé, le bon fonctionnement du ventilateur de refroidissement d'une Peugeot 205 diesel dépend d'un circuit électrique sain. Un fusible grillé est souvent le symptôme d'un problème sous-jacent, qu'il s'agisse d'un court-circuit, d'un moteur défectueux, ou d'une surcharge du système. Une approche méthodique de diagnostic, en commençant par la vérification des fusibles et en progressant vers l'examen des composants du circuit, permettra de résoudre efficacement le problème et de maintenir votre véhicule en parfait état de marche.
