La fraise monobloc en carbure micrograin, spécifiquement le grade K20, représente une solution technique sophistiquée pour une large gamme d'opérations d'usinage de production. Conçue avec une queue cylindrique et une coupe au centre, cet outil offre une polyvalence remarquable, permettant notamment les opérations de fraisage en plongée, une capacité essentielle pour de nombreuses applications industrielles modernes. Sa conception technique garantit précision et efficacité sur une multitude de matériaux, faisant d'elle un choix privilégié pour les professionnels de l'usinage.
La structure même de la fraise monobloc carbure micrograin (grade K20) est optimisée pour la performance. La queue cylindrique assure une intégration aisée et stable dans les porte-outils standards, tandis que la coupe au centre est une caractéristique déterminante. Cette dernière permet à la fraise de pénétrer verticalement dans la matière sans nécessiter de mouvement d'approche latéral, ouvrant ainsi la voie aux opérations de fraisage en plongée. Cette capacité est cruciale pour la création de poches, de rainures profondes ou pour des changements de direction rapides lors du contournage.
Les tolérances dimensionnelles sont également un aspect clé de sa conception technique. La fraise est dotée d'une tolérance de queue h6, garantissant un ajustement précis et une répétabilité dimensionnelle élevée lors du montage et du démontage. Cette précision est fondamentale pour maintenir la stabilité de l'outil et la qualité des surfaces usinées, surtout dans les environnements de production où les cadences sont élevées et les exigences de qualité strictes. Parallèlement, la partie taillée de la fraise bénéficie d'une tolérance h10, assurant une bonne précision dimensionnelle de la pièce usinée.

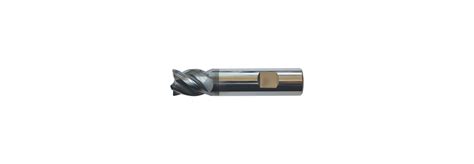

Pour les diamètres égaux ou supérieurs à 6 mm, la fraise est équipée d'un méplat Weldon. Ce méplat est une caractéristique de sécurité et de performance essentielle. Il offre une surface plane sur la queue de la fraise, permettant un serrage plus sûr et plus fiable dans les mandrins et porte-outils. Le serrage par méplat Weldon empêche la rotation de l'outil au sein de son support, même sous des contraintes de coupe importantes, minimisant ainsi le risque de défaillance de l'outil et garantissant une transmission de puissance optimale.
Cette fraise, généralement à 4 dents, est conçue pour maximiser les débits copeaux tout en maintenant un excellent état de surface. Le nombre de dents et la géométrie des arêtes de coupe sont étudiés pour une évacuation efficace des copeaux, réduisant ainsi l'accumulation de chaleur et la contrainte sur l'outil et la pièce.
La fraise monobloc carbure micrograin est explicitement dédiée aux travaux de production, ce qui implique une utilisation intensive dans des environnements où l'efficacité, la répétabilité et la durée de vie de l'outil sont primordiales. Sa polyvalence lui permet d'aborder diverses opérations d'usinage avec une grande fiabilité.
Le rainurage est l'une des applications principales. Qu'il s'agisse de rainurage en plongée, où la fraise pénètre directement dans la matière pour créer une rainure, ou de rainurage en passant, où la fraise progresse latéralement pour former la rainure, cet outil excelle dans les deux configurations. La capacité de plongée, grâce à sa coupe au centre, est particulièrement avantageuse pour la création rapide de rainures sans nécessiter de mouvements complexes d'approche.
Le contournage, une autre opération clé, bénéficie également de la conception de cette fraise. Le contournage implique la définition de formes extérieures ou intérieures d'une pièce. La précision dimensionnelle de la fraise, couplée à sa stabilité de serrage (notamment grâce au méplat Weldon), permet d'obtenir des contours nets et précis, essentiels pour l'assemblage et la fonctionnalité des pièces finies.
En outre, la conception de cette gamme de fraises est spécifiquement pensée pour obtenir des débits-copeaux maximum. Cela signifie qu'elle est capable d'enlever une quantité importante de matière par unité de temps, ce qui est un facteur déterminant pour la productivité dans les ateliers d'usinage. Cette capacité est le résultat d'une combinaison de facteurs, incluant la géométrie des dents, l'angle de coupe et la qualité du matériau carbure.
La véritable force de la fraise monobloc carbure micrograin réside dans sa capacité à travailler efficacement une large gamme de matériaux. Elle est conçue pour exceller sur des substrats variés, allant des aciers à haute résistance aux fontes, tout en offrant également de bons résultats sur les aciers inoxydables.
Pour les aciers, elle est particulièrement performante sur ceux dont la résistance peut atteindre jusqu'à 140 daN/mm². Cette catégorie inclut de nombreux aciers de construction, aciers traités thermiquement et certains aciers à outils. La capacité de l'outil à gérer ces matériaux exigeants témoigne de sa robustesse et de la qualité du carbure micrograin utilisé. Ce type de carbure, caractérisé par une granulométrie fine, offre une combinaison supérieure de ténacité et de dureté, permettant de résister à l'abrasion et aux chocs mécaniques propres à l'usinage des aciers durs.
Les aciers inoxydables, connus pour leur ténacité et leur tendance à écrouir, représentent un défi pour de nombreux outils de coupe. La conception de cette fraise monobloc, avec une géométrie optimisée pour une bonne évacuation des copeaux et une dissipation thermique efficace, permet de limiter l'écrouissage et d'obtenir un état de surface satisfaisant, même sur ces alliages récalcitrants.
Les fontes, qu'elles soient grises ou nodulaires, sont également dans le champ d'application de cet outil. La fraise est capable de travailler ces matériaux, souvent abrasifs, tout en maintenant une bonne durée de vie et une qualité de finition appréciable.
L'objectif constant de cette gamme de fraises est d'atteindre des débits-copeaux maximum sur la majorité de ces matériaux, tout en garantissant un bon état de surface. Obtenir un équilibre entre l'enlèvement de matière rapide et une finition de qualité est souvent le Saint Graal de l'usinage. Cette fraise monobloc, grâce à sa conception et à la qualité de son matériau, s'approche de cet idéal, la rendant particulièrement adaptée aux exigences de la production de masse où chaque paramètre compte. La combinaison du grade K20, un carbure micrograin reconnu pour sa résistance à l'usure, et d'une géométrie de coupe étudiée, permet de repousser les limites de performance sur un large spectre de substrats métalliques.
Pour exploiter pleinement le potentiel de la fraise monobloc carbure micrograin, plusieurs facteurs doivent être pris en compte. Le choix des paramètres de coupe - vitesse de rotation, avance et profondeur de passe - est crucial. Ces paramètres doivent être ajustés en fonction du matériau usiné, de la géométrie de la fraise et de la machine-outil utilisée. Une approche de réglage spécifique, souvent basée sur des données constructeur ou des essais, permet d'atteindre les débits-copeaux maximum annoncés tout en préservant la durée de vie de l'outil.
L'évacuation des copeaux joue un rôle prépondérant dans la performance globale. Une bonne gestion des copeaux permet d'éviter les ré-usinages, les défauts de surface et l'usure prématurée de la fraise. L'utilisation d'un liquide de coupe approprié, appliqué de manière efficace, est souvent recommandée, surtout lors de l'usinage de matériaux difficiles comme les aciers inoxydables ou les alliages à haute température. Le liquide de coupe aide à refroidir l'outil et la pièce, à lubrifier la zone de coupe et à évacuer les copeaux, contribuant ainsi à un meilleur état de surface et à une durée de vie prolongée de la fraise.
La qualité du carbure micrograin, grade K20, est un gage de performance. Ce grade spécifique est réputé pour sa haute résistance à l'usure abrasive, ce qui le rend idéal pour l'usinage prolongé de matériaux durs. La structure micrograin confère à la fois une grande dureté, essentielle pour maintenir le tranchant, et une ténacité suffisante pour résister aux chocs et aux contraintes mécaniques lors des opérations de fraisage, notamment en plongée. Cette combinaison de propriétés est fondamentale pour assurer la répétabilité et la précision requises dans les applications de production en série.
La conception à 4 dents, combinée à la coupe au centre, permet des cycles d'usinage rapides. Les quatre dents assurent une bonne couverture de la surface à usiner, tandis que la coupe centrale autorise des descentes directes, réduisant le temps de cycle pour la création de poches ou de rainures. Cette efficacité opérationnelle est un avantage économique majeur dans les environnements de production où le temps machine est un coût significatif.
L'état de surface obtenu est également un critère de performance majeur. La fraise monobloc carbure est conçue pour laisser une finition de qualité, réduisant potentiellement le besoin d'opérations d'usinage secondaires comme le polissage ou le rodage. Ceci est le résultat d'une géométrie de coupe affûtée, d'une finition de surface de l'outil et d'une évacuation optimale des copeaux, qui minimisent les vibrations et les défauts de surface.
La tolérance h6 sur la queue garantit un centrage parfait dans le porte-outil, ce qui est essentiel pour la précision du mouvement de coupe et pour minimiser les vibrations. Une bonne concentricité de l'outil réduit l'usure irrégulière et améliore la qualité de la surface usinée. La tolérance h10 sur la partie taillée assure que les dimensions finales de la pièce sont conformes aux spécifications, un point crucial pour les tolérances serrées dans de nombreuses industries, comme l'automobile ou l'aéronautique.
Enfin, la présence du méplat Weldon pour les diamètres supérieurs à 6 mm est une caractéristique de sécurité et de performance indispensable. Il assure un maintien ferme de la fraise dans son porte-outil, prévenant toute rotation parasite, même lors d'opérations à forte contrainte. Cela se traduit par une meilleure fiabilité, une sécurité accrue pour l'opérateur et une durée de vie prolongée de l'outil, car les risques de dommages dus à un serrage insuffisant sont considérablement réduits.
La combinaison de ces caractéristiques fait de la fraise monobloc carbure micrograin (grade K20) un outil de choix pour les ateliers de production cherchant à optimiser leurs processus d'usinage, en particulier pour les opérations de rainurage, de contournage et de fraisage en plongée, sur une large variété de matériaux métalliques. Sa conception technique est un parfait exemple de l'ingénierie au service de la performance industrielle.
