L'installation et le bon fonctionnement d'une chaudière à gaz, qu'elle soit à tirage naturel ou à ventouse, dépendent intrinsèquement de la conformité et de la performance de son conduit de fumée. En Belgique, des normes strictes régissent ces installations afin de garantir la sécurité des occupants, la protection de l'environnement et l'efficacité énergétique des appareils de chauffage. Comprendre ces réglementations est essentiel pour toute installation, qu'il s'agisse d'une nouvelle construction ou d'une rénovation.

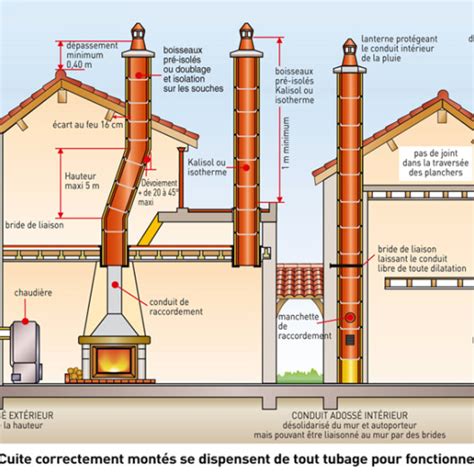

Historiquement, les conduits de fumée étaient souvent construits en matériaux traditionnels comme la pierre, la brique ou le ciment, et intégrés directement dans la structure des habitations. Cependant, l'évolution technologique des appareils de chauffage et des méthodes de construction modernes a nécessité une adaptation des normes. Aujourd'hui, les conduits en acier inoxydable sont privilégiés pour leur meilleure adaptation aux exigences actuelles.
Il est crucial de noter que les normes NBN B61-001 et NBN B61-002 de 2019 ont été abrogées le 8 avril 2021 et remplacées par les NBN/DTD B61-001 et NBN/DTD B 61-002 : 2021. Ces nouvelles normes sont les documents de référence pour les installations de chauffage en Belgique.
Les prescriptions générales relatives aux installations de chauffage sont principalement régies par deux normes :
Ces normes couvrent des aspects essentiels tels que les espaces d'installation, les amenées d'air et l'évacuation des fumées.
La nécessité d'un local dédié, appelé chaufferie, dépend de la puissance de l'installation. Pour les puissances supérieures à 70 kW, une chaufferie est obligatoire. Pour les puissances inférieures, la norme NBN B61-002 différencie les exigences selon que la puissance est supérieure ou inférieure à 30 kW et si l'appareil de combustion est étanche ou non-étanche.
L'objectif de la ventilation de la chaufferie est double : évacuer la chaleur dégagée par les appareils et les tuyauteries (limiter la température locale à 40°C) et, pour les chaudières non-étanches, fournir l'air nécessaire à une combustion optimale. Le débit minimal de ventilation requis est de 0.72 m³/h par kW, avec un minimum de 25.2 m³/h.
Le conduit de fumée, ou conduit de cheminée, est un élément fondamental pour le bon fonctionnement et la sécurité d'un appareil de chauffage. Sa fonction principale est d'évacuer les produits de combustion, qui peuvent être chauds ou, dans le cas des chaudières à condensation, plus froids et potentiellement acides.
La norme NBN B61-001, dans sa version initiale, supposait un tirage naturel, où la différence de pression et la température des fumées créent un flux ascendant. Cela impose des contraintes sur la hauteur et l'environnement du débouché de cheminée pour éviter les perturbations. La norme NBN B61-002, plus récente, intègre la notion de ventilateur qui force le débit, assurant ainsi une évacuation plus contrôlée.
La norme établit des règles précises concernant la position du débouché de la cheminée par rapport aux obstacles environnants. Un obstacle est généralement considéré comme tel s'il est plus haut que le débouché de la cheminée. La figure ci-dessous illustre des exemples d'obstacles et de non-obstacles.

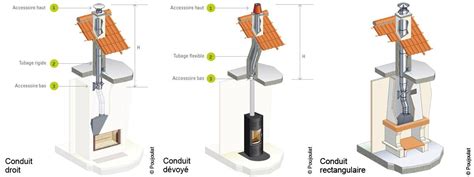

Le tubage consiste à insérer un tube (souvent en acier inoxydable) dans un conduit de cheminée existant ou à créer un conduit indépendant. Pour les chaudières à gaz, et particulièrement pour les chaudières à condensation, le tubage est souvent obligatoire. Il assure l'étanchéité, la résistance à la corrosion (due aux fumées acides des chaudières à condensation) et améliore le tirage. La norme NF DTU 24.1 est le document de référence pour l'installation des conduits de fumée et précise les règles à suivre, notamment l'interdiction de raccorder plusieurs équipements sur un même conduit.
Les chaudières à condensation, très performantes énergétiquement, rejettent des fumées refroidies et acides. Leur système d'évacuation doit être adapté pour résister à cette humidité et à cette acidité.
Le calcul du diamètre d'un conduit de fumée est complexe et dépend de nombreux paramètres physiques. Bien que des abaques pré-calculés soient disponibles dans les normes pour des configurations standards, il est vivement recommandé de faire appel à un expert. Ces abaques sont valables tant que les conditions réelles de fonctionnement sont plus favorables que les conditions de calcul. Pour les conduits circulaires, il est conseillé de choisir un diamètre proche de la moyenne entre le diamètre minimum et maximum admis.
La norme donne des abaques calculés sur la base de la norme EN 13384-1 pour le dimensionnement des conduits desservant une seule chaudière.
L'entretien régulier et le ramonage des conduits de fumée sont obligatoires en Belgique.
Un conduit bien entretenu assure une meilleure circulation de l'air, favorise la consommation de combustible et réduit les émissions polluantes.
Le conduit de fumée joue un rôle primordial dans la sécurité de l'habitation. Il doit protéger les biens et les personnes des émanations gazeuses et de la propagation du feu. Sa résistance aux hautes températures, aux chocs thermiques, à l'humidité, à la corrosion et aux agressions extérieures est essentielle. L'isolation du conduit est également un facteur clé pour prévenir les risques d'incendie.
Les conduits de fumée en acier inoxydable, comme ceux proposés par certains fabricants spécialisés, offrent une résistance accrue à ces agressions, garantissant ainsi sécurité et longévité. Leur légèreté, leur facilité d'installation et leur démontabilité simplifient l'entretien et le remplacement.
Face à la complexité des réglementations, il est fortement recommandé de faire appel à un professionnel qualifié pour l'installation, la maintenance ou la mise en conformité de votre système de conduit de fumée. Un chauffagiste agréé pourra vous conseiller sur le choix des matériaux, le dimensionnement du conduit et le respect des normes en vigueur, garantissant ainsi la sécurité, la performance et la durabilité de votre installation de chauffage au gaz.
L'installation d'une chaudière à gaz, surtout à condensation, implique des exigences techniques précises pour le conduit d'évacuation. Le respect des normes belges garantit non seulement la sécurité des occupants mais optimise également le rendement énergétique de l'appareil, contribuant ainsi à des économies d'énergie et à une réduction de l'impact environnemental.
