Dans le monde complexe de la gestion, de la technologie et de l'industrie, la capacité à représenter et à comprendre les processus est primordiale. Que ce soit pour cartographier des échanges financiers, analyser des flux d'information, ou optimiser des chaînes de production, les diagrammes de flux se révèlent être des outils indispensables. Un diagramme de flux, également connu sous le nom de flowchart ou logigramme, est une représentation graphique d'un processus, d'un circuit ou d'un enchaînement d'étapes. Cependant, il est crucial de comprendre que tous les diagrammes de flux ne sont pas identiques, et leur mauvaise utilisation peut entraîner des erreurs d'analyse et de communication.
Qu'est-ce qu'un Diagramme de Flux ?
Un diagramme de flux est un schéma visuel qui explique un processus ou un flux de travail en utilisant des symboles et des définitions standardisés. Il permet de créer une représentation graphique claire des différentes étapes et des points de décision d'un processus, offrant ainsi une vue d'ensemble de haut niveau. Ce format, populaire depuis de nombreuses années, est utilisé dans divers domaines, de l'ingénierie à la gestion de projet, en passant par la programmation informatique et l'économie-gestion.
Les diagrammes de flux sont généralement créés à l'aide de divers symboles représentant des actions, des matériaux, des entrées et des sorties. L'utilisation d'un diagramme de flux peut grandement simplifier la compréhension et la gestion des processus, même les plus complexes.
Les Avantages Clés de l'Utilisation des Diagrammes de Flux
L'adoption des diagrammes de flux dans la gestion des processus apporte de nombreux bénéfices :
- Clarté Visuelle : Le principal avantage réside dans la capacité à comprendre des opérations complexes à travers un format simple et intuitif. Les symboles et les connexions visuelles rendent les processus immédiatement compréhensibles.
- Communication Améliorée : En simplifiant les opérations complexes avec des symboles clairs, les diagrammes de flux facilitent la communication d'informations qui seraient autrement difficiles à expliquer verbalement ou par écrit. Ils constituent un langage universel pour décrire les processus.
- Documentation Rigoureuse : Ils servent d'excellent moyen pour documenter les tâches à accomplir et les procédures. L'utilisation de logigrammes numériques permet d'intégrer une documentation sans papier directement dans le workflow.
- Optimisation des Processus : En visualisant un processus, il devient plus facile d'identifier les goulots d'étranglement, les étapes redondantes, les gaspillages ou les points d'amélioration potentiels. Cela mène à une chaîne de valeur plus efficace.
- Prise de Décision Éclairée : Les diagrammes de flux, en particulier ceux incluant des points de décision, aident à évaluer les différents scénarios possibles et à choisir la meilleure voie à suivre.
Quand Utiliser un Diagramme de Flux ?
Les diagrammes de flux sont incroyablement polyvalents et trouvent leur utilité dans une multitude de contextes et de secteurs :
- Conception et Planification de Processus : Lors de l'élaboration d'un nouveau processus, la documentation de chaque étape et événement séquentiel est facilitée par un diagramme de flux, améliorant la compréhension globale du projet.
- Analyse et Compréhension des Processus : Les entreprises utilisent des diagrammes de flux pour analyser des processus complexes, s'inspirer d'exemples existants pour structurer leurs actions et atteindre leurs objectifs.
- Communication de Processus : Dans de nombreuses organisations, l'envoi d'un diagramme de flux détaillé peut remplacer avantageusement des réunions longues et chronophages, servant d'outil de communication visuelle extrêmement efficace.
- Programmation Informatique : Dans le domaine du code, les diagrammes de flux sont cruciaux pour planifier la logique des algorithmes, concevoir des architectures logicielles et dépanner des programmes, garantissant un parcours de codage clair et efficient.
- Environnements d'Apprentissage : Les enseignants utilisent les logigrammes pour transformer des théories complexes en segments visuels digestes, rendant l'apprentissage plus interactif et accessible.
- Optimisation de la Fabrication : En ingénierie industrielle, ces diagrammes servent de plans détaillés pour chaque étape de la production d'un produit, de sa conception à sa réalisation, permettant d'optimiser l'allocation des ressources et d'identifier les goulots d'étranglement.
- Stratégies Marketing : Les diagrammes de flux servent de canevas stratégique pour délimiter les pipelines de vente et les tunnels de conversion, aidant les équipes à aligner leurs efforts et à identifier les points de friction.
- Support Technique et Dépannage : Un diagramme de flux de dépannage guide à travers une séquence logique pour diagnostiquer et corriger des erreurs, particulièrement utile dans le support technique.
- Gestion de Projet : Ils aident à visualiser l'enchaînement des tâches, à définir les responsabilités et à anticiper les dépendances entre les différentes phases d'un projet.
les outils qualité. Flowchart, Diagramme de flux. (part 4/7)
Les Types de Diagrammes de Flux les Plus Courants
Il existe une grande variété de diagrammes de flux, chacun adapté à des besoins spécifiques. Voici quelques-uns des types les plus courants :
- Diagramme de Flux de Processus (Process Flowchart) : Le type le plus basique et le plus courant, détaillant chaque étape d'un processus. Il est souvent enseigné en économie-gestion.
- Diagramme de Flux Financier (Financial Flowchart) : Se concentre exclusivement sur les mouvements d'argent au sein d'un système ou entre différents acteurs.
- Diagramme de Flux des Domaines (Domain Flowchart) : Particulièrement efficace pour identifier les zones de friction ou de blocage entre différents services ou départements.

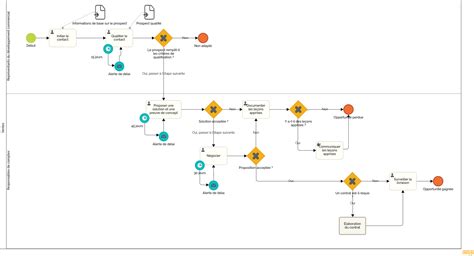

- Diagramme de Flux Multi-fonctionnel (Swimlane Flowchart) : Aussi appelé diagramme en couloirs, il est très utile pour visualiser les contributions de chaque département et les relations de bout en bout au sein d'un projet. Chaque couloir représente une personne, un service ou une équipe.
- Diagramme de Flux d'Algorithme (Algorithm Flowchart) : Représente visuellement la série d'actions formant un algorithme, agissant comme un plan pour passer d'un problème à sa solution.
- Diagramme de Flux Oui/Non (Yes/No Flowchart) : Utilisé pour planifier et exécuter des projets en cartographiant des décisions binaires de manière graphique.
- Diagramme de Flux de Développement Produit (Product Development Flowchart) : Guide les équipes de l'idéation à la finalisation d'un produit, favorisant une collaboration efficace.
- Diagramme de Flux de Conception (Design Process Flowchart) : Délimite les étapes du concept à la livraison finale dans un processus créatif, incluant le brainstorming, les croquis, les maquettes et les révisions.
- Diagramme de Flux de Production (Production Flowchart) : Dans la fabrication, il visualise l'ensemble du processus, des matières premières aux produits finis, optimisant l'allocation des ressources et identifiant les goulots d'étranglement.
- Diagramme de Flux "Si Alors" (If Then Flowchart) : Outil polyvalent de résolution de problèmes qui expose différents scénarios basés sur diverses conditions, idéal pour décider de la réponse appropriée à une action.
- Diagramme de Flux de Dépannage (Troubleshooting Flowchart) : Guide à travers une séquence logique pour diagnostiquer et corriger des erreurs, particulièrement utile dans le support technique.
- Diagramme de Flux État Actuel vs État Futur (Current State vs Future State Flowchart) : Permet de visualiser où l'on en est aujourd'hui et où l'on veut être demain, idéal pour la planification stratégique.
- Diagramme de Flux d'Interface Utilisateur (UI Flowchart) : Essentiel pour concevoir des interfaces intuitives, cartographiant le flux des interactions des utilisateurs au sein d'une application.
- Diagramme de Flux de Données (Data Flow Diagram - DFD) : Utilisé pour cartographier la manière dont les données circulent dans un système d'information ou un processus, comblant le fossé de communication entre développeurs et utilisateurs.
- Diagramme de Workflow (Workflow Diagram) : Trace une séquence efficace d'événements ou de processus aboutissant à un résultat cohérent et de qualité, souvent utilisé pour définir des procédures standardisées.
- Arbre de Décision (Decision Tree) : Cartographie les différents choix possibles et leurs conséquences, aidant à identifier la meilleure route à suivre face à plusieurs résultats potentiels.
- Diagramme de Flux Oui/Non (Yes/No Flowchart) : Simple et direct, il est utilisé pour visualiser des processus basés sur des décisions binaires.

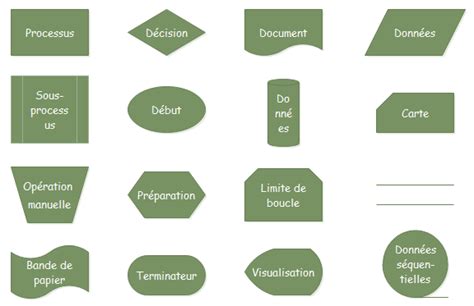

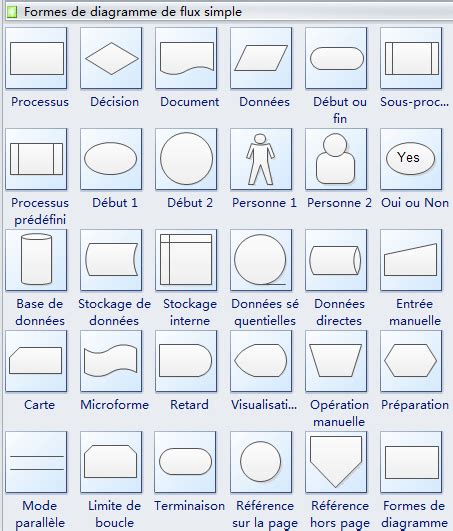

Les Symboles Essentiels d'un Diagramme de Flux
La clarté d'un diagramme de flux repose sur l'utilisation de symboles standardisés. Voici les plus fondamentaux :
- Ovale (ou Rectangle Arrondi) : Représente le Terminal, marquant le début ou la fin d'une séquence.
- Parallélogramme : Indique une Entrée (Input) ou une Sortie (Output) de données ou de matériaux.
- Rectangle : Représente une Action ou un Processus, une tâche spécifique à accomplir.
- Losange : Indique un Point de Décision, une question qui mène généralement à deux chemins alternatifs (souvent "Oui" ou "Non").
- Lignes de Flux (Flèches) : Elles représentent la Direction prise dans la séquence, connectant les différents symboles et guidant le lecteur à travers le processus.
D'autres symboles existent pour des représentations plus spécifiques, comme le symbole de Données (parallélogramme incliné ou cylindre pour une base de données), le symbole de Document (rectangle avec un bord inférieur ondulé), le symbole de Sous-routine (rectangle avec des barres verticales doubles), ou le symbole de Connecteur (petit cercle) pour relier des parties d'un diagramme. L'utilisation d'une légende est essentielle pour expliquer les symboles utilisés, surtout s'ils sortent des standards les plus courants.
Créer un Diagramme de Flux Efficace
La création d'un diagramme de flux efficace suit généralement plusieurs étapes :
- Définir l'Objectif : Avant de commencer, il est crucial de comprendre pourquoi le diagramme est créé. Quels processus doivent être expliqués ? Quels résultats sont attendus ? Il est préférable de ne pas essayer d'atteindre trop d'objectifs dans un seul diagramme.
- Utiliser un Modèle : Commencer avec un modèle de diagramme de flux peut fournir une structure solide et garantir l'utilisation de symboles standardisés, faisant gagner du temps et assurant une base cohérente.
- Identifier et Lister les Tâches : Lister toutes les tâches d'un processus dans l'ordre chronologique où elles sont exécutées.
- Organiser et Dessiner : Utiliser les symboles appropriés pour représenter chaque tâche, décision, entrée et sortie. Connecter ces symboles avec des lignes et des flèches pour illustrer le déroulement séquentiel. Un rectangle arrondi marque le début, et un autre la fin. Pour les décisions, utiliser des losanges et indiquer clairement les chemins possibles sur les flèches sortantes.
- Vérifier et Valider : Parcourir virtuellement ou physiquement le diagramme pour s'assurer qu'il est complet et correct. Il est fortement recommandé de le faire valider par les personnes directement impliquées dans le processus décrit.
- Optimiser : Une fois le diagramme créé et validé, l'analyser pour identifier les étapes redondantes, inutiles, trop compliquées, ou manquantes. Répondre à ces questions permet de proposer des pistes d'amélioration.
- Maintenir à Jour : Les processus évoluent, et les diagrammes de flux doivent refléter ces changements. Une révision régulière permet de s'assurer que le diagramme reste pertinent et précis.
L'utilisation d'outils numériques comme Miro ou Canva simplifie grandement le processus de création, de collaboration et de mise à jour des diagrammes de flux, offrant des fonctionnalités de glisser-déposer, des bibliothèques de modèles et des options de partage en temps réel.
La Production en Flux : Une Application Concrète des Principes de Flux
Le concept de flux ne se limite pas aux diagrammes. Dans le domaine industriel, la production en flux a révolutionné la fabrication. Ce principe de fabrication systematise le transport des pièces d'un poste de travail à un autre, organisant la disposition des installations en fonction du flux de travail. Les matériaux et les pièces traversent des stations de traitement définies dans un ordre prédéterminé, le plus souvent via des systèmes automatisés comme des convoyeurs.
La production en flux se caractérise par :
- Décomposition en Étapes : Le processus de production est décomposé en étapes de travail individuelles, chacune effectuée à une station spécifique.
- Flux Continu : Les matières premières ou composants passent successivement par différentes stations, le flux des matériaux suivant un modèle continu.
- Temps de Cycle : Un temps de cycle détermine la vitesse de l'ensemble du processus, chaque étape devant être complétée dans ce délai.
- Coordination : Les différentes stations sont coordonnées dans l'espace et le temps pour garantir un flux constant.
- Spécialisation : Les ouvriers effectuent des activités définies à chaque poste, conduisant à une routine et une qualité constante.
- Productivité Élevée et Délais Courts : La structure claire permet une planification précise, une intégration optimale de la fourniture de matériel et du contrôle qualité, réduisant ainsi les taux d'erreur et les délais de production.
Différence avec la Production par Lots : Contrairement à la production en flux où les pièces se déplacent en continu, la production par lots traite des groupes de pièces (lots) les uns après les autres. La production en flux utilise généralement des systèmes de transport automatisés, tandis que la production par lots repose davantage sur des processus manuels, entraînant des temps d'attente et un stockage intermédiaire.
Types de Production en Flux :
- Systèmes Rigides : Adaptés aux grandes quantités de produits identiques.
- Systèmes Flexibles : Permettent des variantes au sein d'une famille de produits.
- Production à Flux Intermittent : Utilise un cycle de temps fixe pour synchroniser le rythme, assurant un flux constant mais pouvant entraîner des temps d'attente dans les stations plus rapides.
- Production en Ligne : Les postes de travail sont disposés le long d'une ligne imaginaire, le flux de matières suivant cette direction sans embranchements, facilitant la surveillance et le contrôle.
Avantages : Augmentation de la productivité, délais de traitement réduits, stocks réduits, planification facilitée, contrôles qualité systématiques.
Inconvénients : Les perturbations dans une station affectent l'ensemble de la chaîne, les changements de produits sont complexes et coûteux, la rigidité rend les ajustements à court terme difficiles, et les processus monotones peuvent être physiquement éprouvants pour les employés.
En conclusion, qu'il s'agisse de visualiser des processus administratifs, de gérer des flux de données complexes, ou d'optimiser des chaînes de fabrication, les diagrammes de flux et les principes de flux continus sont des outils fondamentaux pour améliorer l'efficacité, la clarté et la prise de décision dans presque tous les domaines d'activité. Leur compréhension et leur application judicieuse sont essentielles pour naviguer dans le paysage opérationnel moderne.
