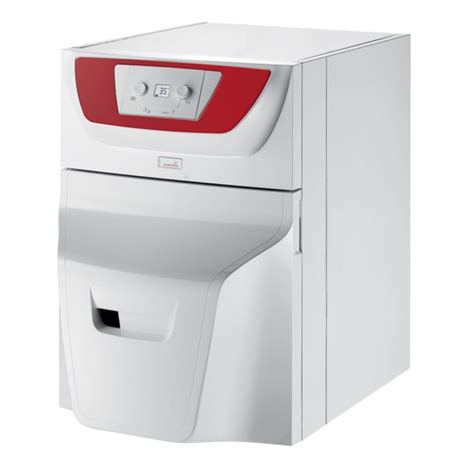

Les chaudières au fioul Chappée Sempra Nova représentent une solution de chauffage fiable et performante, conçue pour répondre aux besoins des habitations individuelles. Que vous possédiez un modèle Sempra Nova classique ou la version à condensation HTE, ce guide complet vous fournira les informations essentielles pour une installation correcte, un entretien régulier et une utilisation optimale de votre appareil. Nous aborderons les aspects techniques, les consignes de sécurité, les procédures d'installation et de mise en service, ainsi que les conseils pour optimiser votre confort et réaliser des économies d'énergie.
Comprendre la Chaudière Chappée Sempra Nova
La gamme Sempra Nova, déclinée en plusieurs modèles tels que les Sempra Nova I 22/29/36/46 et les Sempra Nova HTE 2-19/24/32 FF, se distingue par sa robustesse et son efficacité. Ces chaudières au sol fonctionnent au fioul et sont conçues pour assurer le chauffage des locaux, avec la possibilité d'intégrer la production d'eau chaude sanitaire via un préparateur externe.
Caractéristiques Techniques Essentielles
Les caractéristiques techniques varient selon les modèles, mais quelques points clés sont à souligner :
- Puissance Thermique Utile : Les modèles Sempra Nova offrent une plage de puissance adaptée à différentes tailles de logements. Par exemple, les Sempra Nova I 22 et I 29 délivrent respectivement 22,4 kW et 29,8 kW en régime haute température, tandis que les modèles HTE 2-19, HTE 2-24 et HTE 2-32 FF couvrent des puissances nominales allant de 19 kW à 32 kW.
- Rendements : Les versions HTE (Haute Technologie Énergétique) se distinguent par leurs rendements élevés, notamment en régime basse température, ce qui contribue à une meilleure efficacité énergétique. Le rendement Hi pour la HTE 19 à 100% de Pn est de 96,4%, et peut même dépasser 100% en mode chauffage à 30% de Pn (101,5%), grâce à la récupération de la chaleur latente des fumées.
- Pression et Température : La pression maximale de service est généralement de 0,3 MPa (3 bars), et la température maximale de l'eau peut atteindre 90°C.
- Raccordements Hydrauliques : Les chaudières sont équipées de raccords standardisés pour le départ et le retour chauffage (G 1"), ainsi que pour le retour de recirculation (G 3/4") sur certains modèles. Les dimensions varient, par exemple, la Sempra Nova I 22 mesure 1033 mm de hauteur, tandis que la HTE 2-19 FF avec ballon de 110L atteint 1427 mm.
- Caractéristiques des Sondes : Les sondes de température, de type NTC 10 kΩ, permettent une régulation précise de la température de l'eau. Les tableaux des notices détaillent la relation entre la température et la résistance de ces sondes.
Principaux Composants d'une Chaudière Sempra Nova
La compréhension des composants de la chaudière est fondamentale pour son bon fonctionnement et son entretien :
- Tableau de Commande : C'est le centre de contrôle de la chaudière, permettant de régler les paramètres, de visualiser les informations et de gérer les modes de fonctionnement. Les modèles peuvent être équipés du tableau de commande MK1 ou MK2, offrant différentes interfaces de navigation et de réglages.
- Interrupteur Marche/Arrêt : Permet de mettre l'appareil sous tension ou hors tension.
- Corps de Chauffe : C'est le cœur de la chaudière où la combustion du fioul a lieu, transférant la chaleur à l'eau du circuit de chauffage.
- Brûleur : Le composant responsable de la combustion du fioul, équipé d'un système d'allumage et d'un détecteur de flamme.
- Emplacement de la Carte Électronique : La carte électronique gère le fonctionnement de la chaudière, interprète les signaux des sondes et des commandes, et pilote les différents composants.
- Buse de Fumées : Orifice d'évacuation des produits de combustion vers le conduit de cheminée.
- Thermostat de Sécurité : Dispositif de protection qui coupe l'alimentation de la chaudière en cas de surchauffe. Certains modèles disposent d'un thermostat à réarmement manuel.
- Siphon : Présent sur les modèles à condensation (HTE), il permet de collecter et d'évacuer les condensats.
Consignes de Sécurité : Priorité Absolue
La sécurité est primordiale lors de l'installation, de l'utilisation et de l'entretien de toute chaudière. Chappée insiste sur le respect de plusieurs points cruciaux :
- Intervention par un Professionnel Qualifié : Seul un professionnel qualifié est autorisé à intervenir sur la chaudière et l'installation de chauffage. Toute manipulation par une personne non habilitée peut entraîner des risques graves et annuler la garantie.
- Mise à la Terre : La chaudière doit impérativement être raccordée à la terre de protection, conformément aux normes en vigueur. Cette mise à la terre doit être effectuée avant tout branchement électrique.
- Protection contre le Gel : La chaudière doit être installée dans un local à l'abri du gel. En cas d'absence prolongée du logement et de risque de gel, il est recommandé de vidanger la chaudière et l'installation de chauffage.
- Eau Chaude Sanitaire : Prendre des précautions avec l'eau chaude sanitaire, car sa température peut dépasser 65 °C selon les réglages, présentant un risque de brûlure.
- Étiquettes et Plaquettes Signalétiques : Ne jamais enlever ou recouvrir les étiquettes et plaquettes signalétiques. Elles doivent rester lisibles tout au long de la durée de vie de l'appareil.
- Alimentation Électrique : Avant toute intervention sur l'appareil, il est impératif de couper l'alimentation électrique au niveau du disjoncteur. Respecter les polarités indiquées aux bornes (Phase, Neutre, Terre).
De quoi est constitué un chauffage central ?
Installation de la Chaudière Sempra Nova
L'installation d'une chaudière au fioul est une opération complexe qui doit être réalisée dans le respect strict des réglementations locales et nationales.
Choix de l'Emplacement
L'emplacement idéal doit prendre en compte plusieurs facteurs :
- Conformité Réglementaire : Respecter les directives légales concernant la position des bouches d'évacuation des gaz de combustion et de l'orifice d'aspiration de l'air.
- Stabilité et Support : La chaudière doit être installée sur une structure solide et stable, capable de supporter son poids, y compris lorsqu'elle est remplie d'eau et avec les équipements annexes.
- Encombrement : Prévoir un espace suffisant autour de la chaudière pour assurer une bonne accessibilité lors des opérations d'entretien et de maintenance. Les notices fournissent des schémas détaillés des dimensions et des dégagements nécessaires.
- Aération : La chaufferie doit disposer d'une aération suffisante pour l'arrivée de l'air de combustion, conformément aux réglementations en vigueur (DTU P 45-204).
Raccordements Hydrauliques et Fioul
Les raccordements hydrauliques concernent le circuit de chauffage (départ et retour) et, le cas échéant, le circuit d'eau chaude sanitaire.
- Circuit de Chauffage : Les chaudières peuvent gérer un circuit de chauffage direct, un circuit avec vanne mélangeuse, ou une combinaison des deux, potentiellement avec un préparateur d'eau chaude sanitaire. Des cartes électroniques optionnelles (comme la SCB-04) peuvent être nécessaires pour les configurations complexes.
- Raccordement Fioul : Le brûleur est généralement livré pour un raccordement bitube (aspiration et retour vers la citerne). L'utilisation d'un filtre fioul intégré est recommandée pour éviter l'encrassement du gicleur. Un filtre désaérateur peut également être conseillé.
- Vase d'Expansion : Le volume du vase d'expansion doit être calculé en fonction du volume total de l'installation de chauffage pour absorber les variations de pression dues à la dilatation de l'eau.
Raccordements Électriques
Les raccordements électriques doivent être effectués hors tension par un professionnel qualifié, en respectant scrupuleusement les schémas électriques fournis et les normes en vigueur (NFC 15-100).
- Alimentation Principale : La chaudière est alimentée par un câble prémonté. Si ce câble est endommagé, il doit être remplacé par le fabricant ou un professionnel qualifié.
- Connexions des Composants : Les différents composants comme les pompes de chauffage, les sondes de température (départ, retour, extérieure, ECS), les vannes mélangeuses, les thermostats d'ambiance ou de sécurité, et les éventuelles cartes électroniques optionnelles sont raccordés aux borniers prévus sur la carte électronique principale (CU-OH04) ou optionnelle.
- Séparation des Câbles : Il est crucial de séparer les câbles des sondes des câbles des circuits 230V pour éviter toute interférence ou danger.
Fumisterie
Le raccordement au conduit de fumées est une étape critique pour l'évacuation sécurisée des gaz de combustion. Différents types de raccordements sont possibles (Type B, Type C), chacun avec ses spécificités :
- Type B (Air comburant pris dans la chaufferie) : Utilisation de conduits rigides ou flexibles. La section des conduits doit être adaptée au modèle de chaudière (par exemple, 160 mm minimum pour une gaine ronde sur certains modèles).
- Type C (Air comburant pris à l'extérieur) : Systèmes "ventouse" concentriques ou avec conduits séparés.
Il est impératif d'utiliser des conduits de fumées adaptés aux températures potentiellement basses et aux risques de condensation, et de respecter les longueurs maximales autorisées (Lmax).
Mise en Service de la Chaudière
La mise en service est une étape obligatoire qui assure le bon fonctionnement initial de la chaudière et la configuration correcte de ses paramètres. Elle intervient lors de la première utilisation, après une période d'arrêt prolongée, ou après une intervention majeure.
Procédure Générale
La mise en service comprend plusieurs phases :
- Rinçage et Remplissage de l'Installation : Une installation neuve ou de moins de 6 mois doit être rincée. L'installation de chauffage doit ensuite être remplie d'eau jusqu'à une pression recommandée (entre 0,15 et 0,18 MPa, soit 1,5 et 1,8 bar).
- Purge : Il est essentiel de purger complètement le circuit de chauffage pour éliminer l'air et garantir un fonctionnement optimal.
- Cycle de Démarrage : Lors de la première mise sous tension, la chaudière effectue un cycle de démarrage pendant lequel l'afficheur présente des informations pour vérification (version du tableau de commande, scan des options raccordées).
- Sélection du Type d'Installation : Le technicien sélectionne le numéro correspondant au type d'installation. Cette étape permet la configuration automatique des paramètres nécessaires au bon fonctionnement du tableau de commande (pente de la courbe de chauffe, température maximale du circuit, etc.).
- Vérification de la Combustion : Le technicien contrôle la combustion, y compris la position des électrodes d'allumage et l'écartement correct.
- Explication à l'Utilisateur : Le professionnel doit expliquer à l'utilisateur le fonctionnement de l'installation, de la chaudière et du régulateur.
Utilisation et Réglages des Tableaux de Commande
Les chaudières Sempra Nova peuvent être équipées de deux types de tableaux de commande : MK1 et MK2.
Navigation dans les Menus
Sur les deux tableaux de commande, un premier appui sur une touche allume le rétro-éclairage de l'écran. Si aucune touche n'est actionnée pendant environ 3 minutes, le rétro-éclairage s'éteint.
- Tableau MK1 : L'accès aux menus se fait généralement via la touche "ECHAP" ou une touche dédiée. La navigation se fait en faisant défiler les informations ou les options.
- Tableau MK2 : La navigation est plus structurée, avec des menus comme "Information", "Utilisateur", "Installateur", "Forçage Manuel", et "Dérangements". L'accès aux sous-menus se fait par des appuis successifs sur les touches appropriées. La validation des sélections se fait généralement avec la touche "VALIDATION".
Réglages Courants
- Température de Chauffage : Il est possible de régler la température de départ du circuit de chauffage, souvent via une touche dédiée ou dans le menu "Utilisateur". La "courbe de chauffe" permet d'ajuster la température de départ en fonction de la température extérieure pour optimiser le confort et les économies d'énergie.
- Eau Chaude Sanitaire (ECS) : Si la chaudière est associée à un préparateur d'ECS, il est possible de régler la température de consigne de l'eau chaude sanitaire.
- Programmation Horaire : Les tableaux de commande permettent de définir des plages horaires de fonctionnement pour le chauffage et/ou la production d'ECS, permettant d'adapter le fonctionnement aux besoins de l'utilisateur et de réaliser des économies.
Entretien Annuel : Un Gage de Durabilité et de Performance
Un entretien régulier de la chaudière est indispensable pour garantir sa longévité, sa sécurité et son efficacité énergétique.
Interventions Recommandées
- Inspection et Nettoyage : Il est fortement recommandé de faire inspecter et entretenir la chaudière au moins une fois par an par un professionnel qualifié. Cette opération comprend le nettoyage du corps de chauffe, du brûleur et des autres composants.
- Vérification de la Combustion : Le technicien procède à une vérification de la combustion pour s'assurer que les paramètres sont optimaux et que les émissions polluantes sont minimisées.
- Ramonage : Un ramonage du conduit de fumées doit être effectué au moins une fois par an, conformément à la réglementation en vigueur.
- Contrôle de l'Installation Hydraulique : Vérification de la pression de l'eau dans l'installation, contrôle de l'étanchéité et purge des circuits si nécessaire.
- Contrôle des Dispositifs de Sécurité : Vérification du bon fonctionnement des thermostats de sécurité et autres dispositifs de protection.
Fréquence des Opérations
- Entretien Annuel : Obligatoire au moins une fois par an par un professionnel qualifié.
- Remplissage et Purge : Remplir et purger l'installation deux fois par an peut suffire à maintenir une pression hydraulique adéquate. Si un appoint d'eau est fréquemment nécessaire, il faut contacter l'installateur, car cela peut indiquer une fuite.
Gestion des Dérangements et Codes d'Erreur
En cas de dysfonctionnement, la chaudière peut afficher des messages d'erreur ou des codes de blocage sur le tableau de commande.
Messages d'Erreur Courants
Les notices techniques fournissent une liste détaillée des codes d'erreur et de leurs significations. Parmi les codes fréquemment rencontrés, on peut citer :
- H02.26 : Peut indiquer un problème de démarrage ou de fonctionnement du brûleur.
- B33 : Souvent lié à un défaut de combustion ou à une sonde défaillante.
- REINIT : Peut signaler un problème de réinitialisation ou un écoulement d'eau.
Procédure en Cas de Dérangement
- Consulter la Notice : Identifier le code d'erreur affiché et se référer à la section "En cas de dérangement" de la notice d'utilisation ou d'installation pour comprendre la cause probable.
- Redémarrage : Sur certains modèles, un redémarrage de l'appareil (en appuyant sur une touche pendant quelques secondes) peut résoudre un blocage temporaire.
- Contacter un Professionnel : Si le problème persiste ou si le code d'erreur indique un défaut majeur, il est impératif de contacter un professionnel qualifié. Tenter de réparer soi-même peut être dangereux et annuler la garantie.
Économies d'Énergie et Optimisation
Pour réduire votre consommation de fioul et améliorer le confort de votre logement, plusieurs conseils peuvent être appliqués :
- Isolation du Logement : Une bonne isolation des murs, des fenêtres et de la toiture est la première étape pour réduire les besoins en chauffage.
- Entretien Régulier : Une chaudière bien entretenue fonctionne de manière plus efficace.
- Utilisation Intelligente de la Régulation : Adaptez la température de consigne à vos besoins réels et utilisez la programmation horaire pour éviter de chauffer inutilement.
- Isolation des Radiateurs : Installer des panneaux réflecteurs derrière les radiateurs peut aider à diriger la chaleur vers la pièce plutôt que vers le mur.
- Vérification des Aérations : Ne pas obstruer les aérations, car elles sont essentielles à une bonne combustion et à la sécurité de l'appareil.
En suivant attentivement les instructions de ce guide et en vous référant aux notices spécifiques de votre modèle Chappée Sempra Nova, vous assurerez un fonctionnement sûr, performant et durable de votre système de chauffage. La collaboration avec des professionnels qualifiés pour l'installation, l'entretien et les dépannages reste la garantie d'un confort optimal et de la pérennité de votre investissement.
