Le choix d'un ventilateur, souvent qualifié de "cœur" d'un système de ventilation, est une décision cruciale qui impacte directement la performance énergétique, le confort acoustique et la qualité de l'air d'un bâtiment. Au-delà de sa fonction première de déplacer l'air, le ventilateur est un composant complexe dont les caractéristiques techniques, souvent résumées dans une "fiche technique", dictent son adéquation à une application donnée. Comprendre ces spécifications permet d'optimiser la consommation d'énergie, de minimiser les nuisances sonores et d'assurer une ventilation efficace sur le long terme.

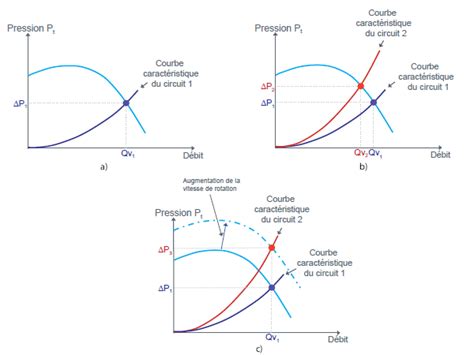

Au cœur de la fiche technique d'un ventilateur se trouvent ses courbes caractéristiques. Ces graphiques, essentiels pour la sélection, dépeignent la relation entre le débit d'air que le ventilateur peut fournir et la pression dynamique qu'il doit générer pour vaincre les résistances du réseau de distribution. En d'autres termes, ils indiquent la pression qu'il faut exercer pour mettre l'air en mouvement à travers les conduits, filtres, et autres obstacles. La pression dynamique est une composante de la pression totale que le ventilateur doit fournir pour assurer le bon fonctionnement du système.
La sélection d'un ventilateur commence par l'identification du débit d'air requis et de la perte de charge totale du réseau. Une fois ces paramètres définis, on consulte les courbes caractéristiques pour trouver les ventilateurs capables de délivrer le débit et la perte de charge souhaités. L'objectif est ensuite de sélectionner le ventilateur dont la pression dynamique est la plus faible au débit voulu. Cette approche permet de minimiser la hauteur manométrique totale à fournir par le ventilateur, ce qui se traduit par une consommation d'énergie réduite. Il est important de noter que, pour des performances équivalentes, un ventilateur de plus grande taille aura généralement une pression dynamique plus faible.
Les normes et réglementations jouent un rôle significatif dans la sélection des ventilateurs. Le cahier des charges 105 de la Régie des bâtiments, par exemple, impose des limites sur la pression dynamique maximale et le rendement minimum que doit atteindre le ventilateur à son point de fonctionnement. L'Annexe C3 de la PEB (Performance Énergétique des Bâtiments) exprime également des exigences quant au rendement des ventilateurs. La valeur de 1250 W.m⁻³·s est mentionnée comme la valeur maximale acceptable pour la puissance spécifique, représentant la situation la plus défavorable du point de vue énergétique. Pour les ventilateurs à débit variable, le "105" recommande d'évaluer deux points de fonctionnement : le débit maximum et 60 % de celui-ci, afin de garantir le respect des rendements requis dans différentes conditions d'utilisation.
Il existe plusieurs types de ventilateurs, chacun ayant ses propres caractéristiques et avantages. Les ventilateurs à aubages recourbés vers l'avant et ceux à aubages recourbés vers l'arrière sont parmi les plus courants. Un premier ventilateur, doté d'aubages recourbés vers l'avant, peut demander une puissance électrique de 1,8 kW en fonctionnement nominal, avec un rendement de 67 %. En comparaison, un deuxième ventilateur, avec des aubages recourbés vers l'arrière, ne demande que 1,4 kW pour fournir le même débit sous la même différence de pression, grâce à un rendement de 84 %. Cependant, ce dernier peut présenter un coût d'acquisition supérieur de 40 %.
A priori, les ventilateurs centrifuges à aubes recourbées vers l'arrière sont généralement plus performants en termes de rendement que ceux à aubes recourbées vers l'avant. Ils sont donc à conseiller, sauf lorsque l'encombrement prime sur l'efficacité énergétique. Leur surcoût initial est très rapidement rentabilisé par la diminution des consommations électriques, et ce surcoût est souvent minime par rapport au coût global d'une installation de ventilation neuve.
La courbe caractéristique des ventilateurs à aubes recourbées vers l'avant est généralement plus plate, ce qui signifie que le débit varie significativement pour de faibles variations de pression. À l'inverse, les ventilateurs à aubes recourbées vers l'arrière présentent une courbe caractéristique plus pentue. Il est donc généralement conseillé d'opter pour des ventilateurs à aubes recourbées vers l'arrière, sauf dans des cas spécifiques où la régulation du débit par étranglement est envisagée, bien que cette solution soit peu recommandée. Dans ces cas, l'utilisation d'un ventilateur à aubes avant peut permettre de grandes variations de débit avec de faibles mouvements du registre.
Pour évaluer la qualité des solutions, il est possible de comparer le rendement proposé aux valeurs minimales imposées par des organismes tels que la SIA (Société suisse des ingénieurs et architectes).
La manière dont la puissance du moteur est transmise à la roue du ventilateur a un impact significatif sur l'efficacité globale. La transmission directe est sans conteste la plus performante, avec des pertes moindres (généralement entre 2 et 5 %). Elle élimine les coûts d'installation et de maintenance associés aux poulies et courroies, tels que la surveillance et le remplacement des courroies.
Cependant, la transmission directe nécessite un système pour adapter la vitesse de rotation du moteur à celle requise par le ventilateur. Les convertisseurs de fréquence sont de plus en plus utilisés à cette fin. Ils offrent l'avantage de permettre un réglage précis de la vitesse à tout moment, un démarrage en douceur, et une surveillance complète du moteur. Leur coût, bien qu'encore élevé pour des puissances importantes, tend à diminuer avec la démocratisation de ces appareils.
Lorsque la transmission par courroies est choisie, il est recommandé d'utiliser des poulies aussi grandes que possible. Une grande poulie réduit l'usure de la courroie en minimisant sa flexion lors de l'enroulement. Elle permet également de transmettre plus de force qu'une petite poulie. Il faut éviter les courroies multiples, préférant un nombre réduit de courroies avec de grandes poulies plutôt que plusieurs courroies avec de petites poulies. Les fabricants optent parfois pour des courroies multiples pour faire face à l'effort au démarrage. Les courroies de section trop faible (type SPZ) doivent être évitées car elles sont facilement surchargées et s'usent rapidement.
Les moteurs asynchrones équipent la majorité des ventilateurs actuels, et leurs rendements ne présentent pas de différences majeures entre eux. Plus récemment, des moteurs à courant continu sont apparus sur le marché, offrant des rendements nettement supérieurs. Actuellement, en raison de leur production à plus faible échelle, les moteurs à courant continu sont plus coûteux que leurs homologues asynchrones. Par exemple, le surcoût d'un ventilateur domestique à courant continu peut être de l'ordre de 100 €.
La conception et l'installation du ventilateur et de son raccordement au réseau de distribution sont également des facteurs déterminants pour l'efficacité et la performance. La section de sortie du ventilateur doit être adaptée au plus près à la section du conduit de distribution. L'idéal est un ventilateur hélicoïde débouchant dans un conduit de même section que son diamètre.
Pour minimiser les pertes, la section du raccord entre le ventilateur et le conduit doit être comprise entre 87,5 % et 107,5 % de la section de sortie du ventilateur. De plus, l'angle du raccord ne doit pas dépasser 15° pour un convergent et 7° pour un divergent.
Il est préférable de raccorder le ventilateur directement au gainage de distribution plutôt que de laisser la sortie de ce dernier libre dans le caisson du groupe. Dans le cas où la sortie est libre, la pression dynamique disponible à la sortie du ventilateur est perdue et non transformée en pression statique, en raison de l'absence de contraction des veines d'air lorsqu'elles débouchent dans le plenum du caisson. Ceci peut entraîner une surconsommation, comme illustré par un exemple où la différence de consommation entre un raccordement direct et un raccordement libre peut atteindre 11 %.
Il est également recommandé de prévoir, à la sortie du ventilateur, une section de gaine droite suffisamment longue avant le premier changement de direction, idéalement au moins deux fois le diamètre de la roue du ventilateur.

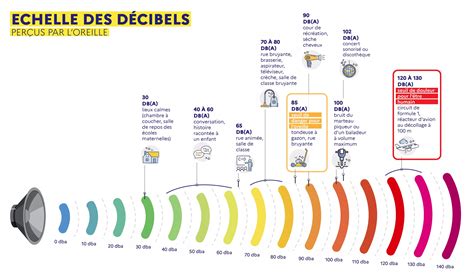

La production de bruit par les ventilateurs est une préoccupation majeure, surtout dans les environnements sensibles. Pour comparer le bruit émis par différents ventilateurs, il faut se référer à leur puissance acoustique (LW), qui est généralement indiquée dans les catalogues des fabricants.
Dans un système de ventilation où un réseau d'air est installé entre le ventilateur et les locaux, la situation est moins critique. Les réflexions internes de l'onde acoustique se produisent, la gaine absorbe en partie le bruit (notamment les hautes fréquences), et l'ajout d'absorbants supplémentaires (silencieux) est possible. Cependant, la présence d'un silencieux augmente la perte de charge du réseau, entraînant une consommation d'énergie accrue tout au long de la durée de vie de l'installation. Il est donc tout intérêt à choisir un ventilateur ayant le meilleur rendement au point de fonctionnement pour limiter la puissance sonore. En effet, plus un ventilateur crée de turbulences, plus son rendement se dégrade et plus il génère du bruit. Cette relation est particulièrement marquée dans les installations "haute pression".
Le local technique, où est généralement installé le ventilateur, est intrinsèquement bruyant. Il est essentiel de confiner le bruit à sa source. L'utilisation de caissons de traitement d'air à doubles parois, dont les caractéristiques acoustiques peuvent être ajustées par l'épaisseur des tôles et de l'isolant intérieur, est une solution. Le local technique devrait être placé de préférence sous des zones moins sensibles (pièces de service, circulations communes) plutôt que sous des locaux où le niveau sonore doit être limité. Si cette implantation n'est pas possible, les murs mitoyens et la dalle devront être suffisamment robustes pour respecter les objectifs acoustiques des locaux sensibles. L'ajout de matériaux absorbants sur les parois du local technique peut limiter la réflexion des sons, réduisant ainsi le bruit global. Doubler la surface équivalente d'absorption dans le local ne diminue le niveau sonore que de 3 dB.
La taille du local technique joue également un rôle important en acoustique. Une accessibilité suffisante doit être assurée pour permettre la maintenance et le remplacement ultérieur du matériel.
Les ventilateurs en rotation peuvent générer des vibrations, qui peuvent se transmettre à la structure du bâtiment et causer des nuisances. Un ventilateur tournant à 1 500 tours/minute, par exemple, peut provoquer des vibrations de 25 Hz. Des systèmes de dalle flottante peuvent être utilisés pour isoler les vibrations, mais leur mise en œuvre est complexe, nécessitant une absence totale de contact avec la structure environnante.
Parfois, des contraintes d'espace imposent le choix d'un ventilateur plus petit mais tournant à une vitesse plus élevée. Ce critère de choix va cependant à l'encontre de la recherche de performances optimales et de réduction du bruit et des vibrations.
En résumé, la sélection et l'installation d'un ventilateur impliquent une analyse approfondie de nombreux facteurs, allant des caractéristiques aérodynamiques aux considérations acoustiques et vibratoires. Une compréhension détaillée de la fiche technique du ventilateur, combinée à une conception soignée du système de ventilation, est essentielle pour garantir une performance optimale et un confort durable.
