L'installation d'un système de climatisation gainable, tel que le modèle FBA60A de Daikin, requiert une attention particulière à chaque composant pour garantir une performance optimale et une intégration discrète dans l'environnement intérieur. Parmi ces éléments cruciaux, le plénum de soufflage joue un rôle déterminant dans la manière dont l'air conditionné est distribué dans les différentes pièces. Ce composant, souvent méconnu du grand public, est essentiel pour assurer une diffusion homogène et efficace de l'air, contribuant ainsi au confort thermique global. Cet article se propose d'explorer en détail le plénum de soufflage spécifiquement conçu pour le climatiseur gainable Daikin FBA60A, en mettant en lumière ses caractéristiques techniques, son importance dans le système, et les éléments associés à son installation.

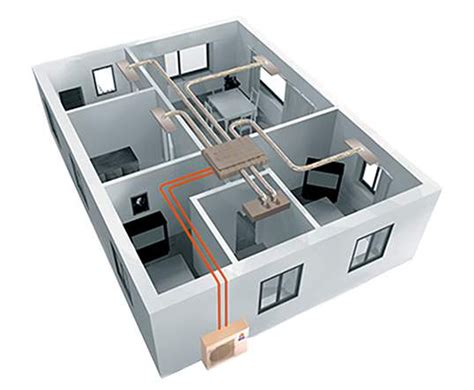

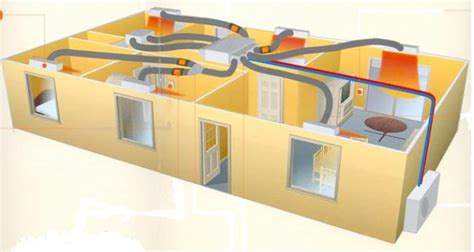

Le plénum de soufflage, dans le contexte d'un système de climatisation gainable, est une boîte de répartition qui se connecte à la sortie d'air de l'unité intérieure du climatiseur. Son objectif principal est de diviser le flux d'air traité par l'unité en plusieurs conduits, permettant ainsi de desservir différentes zones ou pièces d'un bâtiment. Il agit comme un carrefour, assurant que l'air conditionné est acheminé de manière équilibrée vers les grilles de soufflage installées dans chaque espace.
Dans le cas spécifique du Daikin FBA60A, le plénum de soufflage est conçu pour s'adapter parfaitement aux spécificités techniques de cet appareil. Il est généralement fabriqué en acier, un matériau robuste et durable, et bénéficie d'une finition galvanisée pour une meilleure résistance à la corrosion. L'un des aspects clés d'un plénum est le nombre et la taille de ses piquages, qui déterminent combien de conduits peuvent y être connectés et leur diamètre. Pour le modèle FBA60/71 A de Daikin, il est précisé qu'il comprend "4 piquages de D= 200 MM + 2 piquages de D= 160 MM". Cette configuration offre une grande flexibilité d'installation, permettant de connecter des conduits de différents diamètres pour s'adapter aux besoins spécifiques de chaque zone à climatiser. Les diamètres de 200 mm et 160 mm suggèrent la capacité de ce plénum à gérer des débits d'air variés, essentiels pour les unités de puissance comme le FBA71A / ARXM71N9 DAIKIN, d'une puissance de 6,80 kW / 7,50 kW (Puissance restituée Kw à -10° C).
Le plénum de soufflage en acier pour l'appareil FBA60/71 A de Daikin, référencé sous des codes tels que BLLS-FBA60/71A, est un composant technique précis. Sa conception vise à optimiser la distribution de l'air, un facteur essentiel pour l'efficacité énergétique et le confort. La mention "Multiple de vente 1 Sélectionner la quantité P. Min: 1 P. | Multiple: 1 P. Min: 1 P. | Multiple: 1 P." indique que ce produit est généralement vendu à l'unité et qu'il n'y a pas de contrainte de quantité minimale ou de multiples d'achat spécifiques, simplifiant ainsi le processus d'acquisition pour les installateurs et les distributeurs.
La structure du plénum avec ses multiples piquages de différents diamètres est une caractéristique technique majeure. Les 4 piquages de 200 mm sont probablement destinés aux conduits principaux qui alimentent de plus grandes zones ou qui nécessitent un débit d'air plus important, tandis que les 2 piquages de 160 mm peuvent être utilisés pour des zones plus petites ou des applications spécifiques. Cette modularité permet aux professionnels d'adapter l'installation aux plans architecturaux et aux exigences thermiques de chaque espace.
Il est également important de noter que le plénum est souvent livré avec des accessoires essentiels pour une installation complète et conforme. Les grilles de reprise, par exemple, sont mentionnées comme étant de couleur blanche pour une discrétion accrue et se montent en applique ou en faux plafond (plaque de plâtre). Elles sont livrées avec un filtre, qui joue un rôle crucial dans la purification de l'air, et un plénum galvanisé à entrée arrière, qui assure une connexion étanche et sécurisée avec les conduits.
L'installation d'un système gainable Daikin, incluant le plénum de soufflage, ne s'arrête pas à l'unité intérieure et aux grilles. Plusieurs autres éléments sont nécessaires pour garantir le bon fonctionnement et la pérennité de l'installation.
Les Tuyaux Frigorifiques Doubles sont indispensables pour connecter l'unité intérieure à l'unité extérieure. La taille de ces tuyaux est cruciale et doit correspondre aux spécifications du fabricant. Les informations fournies mentionnent deux tailles différentes : "Tuyaux Frigorifiques Doubles 3/8 - 5/8" et "Tuyaux Frigorifiques Doubles 1/4 - 1/2 M1". Il est impératif de choisir la bonne dimension en fonction du modèle spécifique de climatiseur et de son unité extérieure pour assurer un transfert optimal du réfrigérant et éviter toute perte de performance ou dommage matériel. Les dimensions indiquées correspondent aux diamètres extérieurs des tubes en pouces.
Les grilles de soufflage sont les éléments visibles dans chaque pièce, par lesquels l'air conditionné est diffusé. Il est mentionné des "grilles de soufflage double déflexion (mural ou plafond) ont une finition et de cotes de raccordement identiques". La double déflexion permet d'orienter le flux d'air dans deux directions, offrant ainsi une meilleure répartition de l'air dans la pièce et un confort accru pour les occupants. La possibilité de les monter en mural ou au plafond ajoute à la flexibilité de conception.
Pour assurer la bonne circulation de l'air, il est également nécessaire de disposer de conduits d'air isolés, qui transportent l'air du plénum vers les grilles de soufflage, et des conduits de reprise qui ramènent l'air de la pièce vers l'unité intérieure. La sélection des diamètres de conduits est directement liée à la capacité du plénum et aux débits d'air requis pour chaque zone.
La mention de "cache groupe contemporains en ALU de couleur blanc (RAL9010) adapté selon la taille de votre unité extérieure" souligne l'importance de l'esthétique et de l'intégration discrète des composants extérieurs. Ces caches permettent de dissimuler l'unité extérieure, souvent perçue comme inesthétique, tout en assurant une ventilation adéquate pour son bon fonctionnement.
L'installation d'un système gainable Daikin, et plus particulièrement du plénum de soufflage, exige une expertise technique. Le choix du bon plénum, la sélection des diamètres de conduits appropriés, et l'étanchéité des connexions sont autant de facteurs qui influencent directement l'efficacité énergétique du système et le confort des occupants.
Il est essentiel de respecter les normes en vigueur lors de la réalisation de l'installation. Cela concerne le câblage électrique, l'installation des conduits frigorifiques, et l'ensemble des raccordements. L'utilisation de "câbles électriques pour réaliser votre installation dans les normes en vigueur" est donc une préoccupation légitime pour garantir la sécurité et la conformité de l'installation.
Le positionnement du plénum est également un aspect technique à ne pas négliger. Il est généralement installé dans un espace accessible, tel qu'un faux plafond, un grenier ou un vide sanitaire, pour faciliter la maintenance et les éventuels réglages. L'accès aux filtres pour leur nettoyage ou remplacement régulier est également un point à considérer lors de la conception de l'installation.
La configuration des piquages du plénum, comme mentionné précédemment (4x200mm + 2x160mm), permet une grande adaptabilité. Par exemple, un installateur pourrait choisir d'utiliser les piquages de 200 mm pour desservir les pièces principales comme le salon et les chambres, et les piquages de 160 mm pour des espaces plus petits comme les salles de bains ou les couloirs. La longueur et le diamètre des conduits reliant le plénum aux grilles doivent être calculés pour minimiser les pertes de charge, c'est-à-dire la perte de pression de l'air due à la friction dans les conduits. Des conduits trop longs ou trop étroits peuvent réduire le débit d'air et augmenter la consommation d'énergie.
Le choix des composants annexes au climatiseur gainable Daikin FBA60A est aussi important que le choix de l'unité elle-même. Une "Grille et plénum latéral 160 mm dim." suggère l'existence de solutions spécifiques pour des configurations particulières, où le plénum pourrait être positionné latéralement par rapport aux conduits.
La qualité des matériaux utilisés pour les conduits, les grilles, et les isolants est primordiale pour assurer l'efficacité thermique et acoustique du système. Des conduits bien isolés empêchent les pertes de chaleur ou de froid pendant le transport de l'air, tandis qu'une bonne isolation acoustique minimise le bruit de circulation de l'air, contribuant ainsi à un environnement intérieur plus silencieux et confortable.
Les professionnels de l'installation de systèmes CVC (Chauffage, Ventilation et Climatisation) disposent d'outils et de logiciels de calcul pour dimensionner correctement les conduits et choisir les accessoires les plus adaptés. Ils tiennent compte de facteurs tels que la puissance du climatiseur, la taille des pièces, le niveau d'isolation du bâtiment, et les préférences des occupants pour concevoir un système performant et personnalisé.
La disponibilité de pièces détachées et d'accessoires comme les grilles, les filtres, et les plénums, auprès de distributeurs spécialisés tels que Rexel (mentionné par la référence Réf Rexel :BLLS-FBA60/71A), est un atout majeur pour les professionnels. Cela garantit la continuité des projets et la possibilité de maintenance à long terme.
En somme, le plénum de soufflage pour le climatiseur gainable Daikin FBA60A est bien plus qu'un simple boîtier de connexion. C'est un élément central du système de distribution d'air, dont la conception technique et la compatibilité avec les autres composants déterminent l'efficacité globale de la climatisation. Sa configuration avec des piquages de différents diamètres offre une flexibilité appréciable pour s'adapter aux contraintes architecturales et aux besoins spécifiques de chaque projet.
L'intégration réussie d'un système gainable Daikin repose sur une sélection rigoureuse de tous ses éléments : l'unité intérieure et extérieure, le plénum de soufflage, les tuyaux frigorifiques, les conduits d'air, les grilles de soufflage et de reprise, ainsi que les systèmes de contrôle. Le choix de composants de qualité, l'installation par des professionnels qualifiés, et le respect des normes en vigueur sont les garants d'un système performant, durable et d'un confort optimal pour les occupants. L'ensemble de ces éléments, lorsqu'ils sont correctement coordonnés, permettent de transformer un simple appareil de climatisation en un système de confort thermique intégré et discret.
