Le chauffage au sol est un véritable atout pour le confort thermique. Il diffuse la chaleur de manière homogène, éliminant les zones froides et rendant l’intérieur plus agréable. De plus, il libère de l’espace en supprimant les radiateurs encombrants et optimise l’efficacité énergétique du logement, ce qui aide à réduire la consommation. Ce système repose sur un réseau de tuyaux hydrauliques ou de câbles électriques dissimulés sous le revêtement de sol. Un plancher chauffant repose sur plusieurs composants qui assurent une diffusion homogène de la chaleur. Il se compose principalement d’une couche isolante, de tuyaux de chauffage et d’une chape, chacun jouant un rôle clé dans son efficacité. La couche isolante, installée en premier, limite les pertes de chaleur vers le sol et optimise sa diffusion dans la pièce. Sans cette barrière, une partie de l’énergie se dissiperait inutilement, réduisant ainsi les performances du système. Les tuyaux de chauffage, souvent en polyéthylène réticulé, sont ensuite posés sur l’isolant. Ils transportent l’eau chaude qui diffuse la chaleur sous le sol. Leur disposition, en serpentin ou en spirale, est conçue pour éviter les zones froides et garantir une température uniforme. Enfin, la chape recouvre l’ensemble. Elle protège les tuyaux et assure une surface plane pour le revêtement de sol. Selon les besoins, on peut opter pour une chape traditionnelle, fluide ou anhydrite, chacune influençant la performance thermique et le temps de séchage. Le choix dépend des exigences techniques et du niveau de confort recherché. Grâce à cette conception optimisée, le plancher chauffant constitue une solution de chauffage moderne et performante.
L'épaisseur d’un plancher chauffant est un paramètre essentiel qui influence directement le confort thermique, la performance énergétique et la faisabilité de l’installation, particulièrement en rénovation où chaque centimètre compte. Elle résulte de la superposition de plusieurs couches, chacune ayant une fonction spécifique. Comprendre la composition et l’épaisseur de chaque élément est crucial pour faire un choix éclairé et garantir un système de chauffage performant et durable. L'épaisseur totale d'un plancher chauffant résulte donc de l’addition de plusieurs couches : isolant, système chauffant et chape.

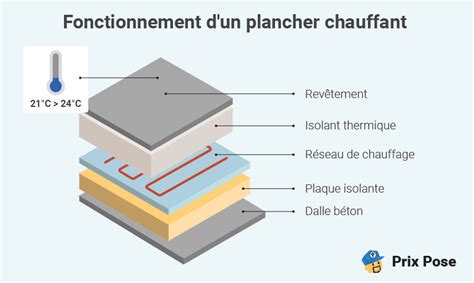

Le chauffage au sol est un système complexe dont l'épaisseur totale est déterminée par l'agencement et l'épaisseur de ses composants principaux : la couche isolante, le système de diffusion de chaleur (tuyaux hydrauliques ou câbles électriques) et la chape. L'interaction entre ces éléments définit la performance globale du système.
La couche isolante, installée en premier lieu, joue un rôle fondamental dans l'efficacité d'un plancher chauffant. Son objectif principal est de limiter les déperditions de chaleur vers le sol, redirigeant ainsi l'énergie thermique vers la pièce à chauffer. Une isolation performante optimise la diffusion de la chaleur et réduit la consommation d'énergie. Sans cette barrière, une partie significative de l'énergie se dissiperait inutilement, diminuant drastiquement les performances du système.
L'épaisseur de l'isolant varie généralement entre 3 et 12 cm, en fonction des besoins d'isolation spécifiques au bâtiment et aux réglementations thermiques en vigueur (comme la RT2012, RT2020). Plus l'isolant est épais, plus il limite les pertes de chaleur vers le sol, améliorant ainsi l'efficacité énergétique globale du système. Cependant, une épaisseur d'isolant plus importante contribue également à augmenter la hauteur totale du plancher, un paramètre essentiel à considérer lors de la conception du projet, surtout dans les rénovations où la hauteur sous plafond est souvent limitée.
Des matériaux isolants performants tels que le polyuréthane (PU) ou le polystyrène extrudé (XPS) sont couramment utilisés. Leur capacité à réduire efficacement les déperditions thermiques permet, dans certains cas, d'utiliser une chape plus fine sans compromettre le confort thermique, ce qui est un avantage précieux dans les espaces où chaque centimètre compte. En rénovation, où la hauteur sous plafond est une contrainte majeure, une isolation bien pensée devient essentielle. Une épaisseur d'isolant adaptée permet de limiter la hauteur totale du plancher chauffant tout en maintenant une bonne performance thermique, constituant un atout majeur dans les logements anciens où chaque gain d'espace est précieux. L'épaisseur de l'isolant doit être ajustée en fonction des besoins thermiques du bâtiment. Avec les avancées technologiques, de nouveaux matériaux isolants, plus fins et plus efficaces, voient le jour, offrant des solutions innovantes pour optimiser l'espace.
Le coefficient de résistance thermique (R) de l'isolant est un indicateur clé de sa performance. Un coefficient R élevé indique une meilleure isolation. Pour les constructions neuves, les réglementations thermiques imposent des valeurs minimales de R. Par exemple, pour les étages sur un rez-de-chaussée chauffé, un R de 0,75 est souvent requis. Pour un rez-de-chaussée sur terre-plein, les exigences peuvent monter à R >= 1,7. Pour les constructions neuves conformes à la RT2012, un R de 4,2 est généralement attendu, et pour la RT2020, il peut atteindre 4,7. Ces valeurs guident le choix de l'épaisseur de l'isolant.
L'épaisseur d'un plancher chauffant dépend également du type de système de chauffage installé : hydraulique ou électrique.
Les modèles hydrauliques, qui utilisent un réseau de tuyaux remplis d’eau chaude, nécessitent généralement plus d’espace que les versions électriques. Les tuyaux de chauffage, souvent en polyéthylène réticulé (PER) ou multicouche, sont posés sur la couche isolante. Leur disposition en serpentin ou en spirale est conçue pour éviter les zones froides et garantir une température uniforme. L'espace nécessaire pour enrober correctement ces tuyaux dans la chape contribue à l'épaisseur totale du plancher.
Dans le cas d'un plancher chauffant hydraulique, l'épaisseur de la chape joue un rôle clé. Un système classique avec chape humide requiert une épaisseur plus importante pour bien recouvrir les tuyaux et assurer une diffusion homogène de la chaleur. En général, un minimum de 6 cm de chape est recommandé au-dessus des tuyaux pour garantir un bon confort thermique et une inertie efficace. L'épaisseur totale d'un système hydraulique, incluant isolation, tuyaux et chape, peut varier considérablement, allant de 8,5 à 15 cm, voire plus, selon les configurations.
À l'inverse, un plancher chauffant électrique est souvent plus fin. Il utilise des câbles ou des trames chauffantes plus fins, intégrés sous le revêtement de sol ou dans une chape mince. Ces câbles sont alimentés en électricité et produisent de la chaleur par effet Joule. Leur installation est généralement plus simple et leur épaisseur réduite en fait une solution idéale en rénovation, notamment lorsque la hauteur sous plafond est limitée. L'épaisseur de la chape, même mince (entre 3 et 5 cm), influence la répartition de la chaleur et le confort ressenti. L'épaisseur totale d'un système électrique peut être significativement réduite par rapport à un système hydraulique, se situant parfois autour de 5 à 10 cm, isolant inclus.
La chape recouvre l’ensemble des éléments précédents, protégeant les tuyaux ou câbles chauffants et assurant une surface plane pour la pose du revêtement de sol. Elle joue un rôle crucial dans la diffusion de la chaleur. L'épaisseur de la chape est un élément clé pour garantir une diffusion homogène de la chaleur et optimiser l’efficacité thermique d’un chauffage au sol.
Selon les besoins, on peut opter pour une chape traditionnelle, fluide ou anhydrite, chacune influençant la performance thermique et le temps de séchage. Le choix dépend des exigences techniques et du niveau de confort recherché.
Chape Traditionnelle (à base de ciment) : Composée de ciment, de sable et d’eau, elle offre une bonne inertie thermique mais nécessite un temps de séchage important (environ 21 jours pour une chape de 5 cm, plus une semaine par centimètre supplémentaire au-delà). Dans un système humide, une chape traditionnelle peut atteindre une épaisseur de 6 à 8 cm pour bien recouvrir les tuyaux. Si elle est posée soi-même avec une grille à chape, une épaisseur d'au moins 7,5 à 8 cm est recommandée.
Chape Fluide (Anhydrite ou Ciment) : Ces chapes offrent une meilleure conductivité thermique et un temps de séchage plus court. Les chapes fluides à base de ciment peuvent être appliquées en couches plus fines. Les chapes anhydrites, plus légères, sont particulièrement indiquées pour les rénovations et peuvent être coulées en faible épaisseur, généralement entre 4 et 6 cm. Leur capacité autonivelante facilite la pose et assure une répartition uniforme de la chaleur.
Chape Semi-sèche : Cette technique permet de réduire l'épaisseur de la chape à 4 ou 6 cm, un atout appréciable en rénovation. Dans un système semi-sec, les tuyaux sont positionnés au-dessus de la couche d'isolation, recouverts d'une chape plus fine. Une épaisseur de 3 à 5 cm de chape suffit généralement au-dessus des tuyaux dans ce cas.
L'épaisseur de la chape doit être suffisante pour bien enrober les tuyaux ou câbles chauffants tout en garantissant une surface plane pour la pose du revêtement de sol. En général, il est recommandé de prévoir entre 3 et 5 cm de chape au-dessus des tuyaux. Toutefois, cette épaisseur varie selon le type de chape utilisé et le système de chauffage. Une chape plus épaisse retient mieux la chaleur, offrant une plus grande inertie, tandis qu'une chape plus fine chauffe plus rapidement, ce qui la rend idéale pour un usage ponctuel ou dans des situations où la réactivité est recherchée.
L'épaisseur totale d'un plancher chauffant n'est pas une valeur fixe, mais le résultat de l'addition de plusieurs couches : l'isolant, le système chauffant (tuyaux ou câbles) et la chape. Il est essentiel de considérer l'ensemble de ces éléments pour déterminer l'épaisseur finale.
On distingue principalement deux grandes familles de planchers chauffants, qui diffèrent significativement par leur épaisseur :

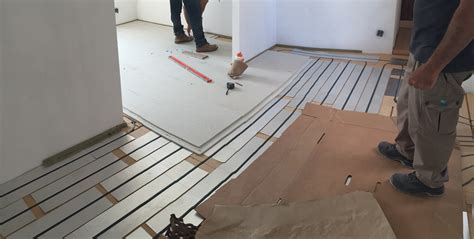

Les Planchers Chauffants Mince (ou Systèmes Secs) : Ces systèmes sont conçus pour minimiser l'épaisseur totale, les rendant idéaux pour les rénovations, les appartements, les constructions à ossature bois, ou dans les cas où la hauteur sous plafond est limitée. Ils utilisent des technologies comme des films chauffants, des panneaux isolants pré-rainurés intégrant des tubes, ou des systèmes autonivelants. L'épaisseur totale, isolant et chape inclus, peut être très réduite, parfois de l'ordre de 13 à 50 mm, souvent autour de 20-30 mm avant revêtement de sol. Ces systèmes offrent une réactivité rapide et une installation sans temps de séchage.
Les Planchers Chauffants Traditionnels (ou Systèmes Humides) : Ces systèmes, souvent hydrauliques, impliquent l'intégration des tuyaux dans une chape plus épaisse. L'épaisseur totale est donc plus conséquente, généralement comprise entre 80 et 150 mm, voire davantage, en fonction de l'épaisseur de l'isolant et de la chape requise pour enrober correctement les tuyaux hydrauliques. Ces systèmes offrent une inertie thermique plus importante, assurant une diffusion de chaleur plus douce et constante.
Dans le contexte de la rénovation, la question de l'épaisseur du plancher chauffant est particulièrement sensible. La hauteur de réservation disponible est souvent limitée, ce qui impose de choisir des solutions minces pour éviter de réduire excessivement la hauteur sous plafond. L'objectif est de minimiser l'épaisseur de chaque couche, notamment celle de la chape, tout en assurant une isolation et une diffusion thermique efficaces.
Les systèmes de plancher chauffant mince sont donc particulièrement adaptés à la rénovation. Ils permettent d'intégrer le système de chauffage sans surélever excessivement le niveau du sol existant. L'utilisation d'isolants performants avec une faible épaisseur et de chapes minces (fluides ou semi-sèches) contribue à limiter l'augmentation de l'épaisseur totale. Dans certains cas, il est même possible de poser le revêtement de sol directement sur des panneaux chauffants spécifiques, réduisant ainsi l'épaisseur au minimum.
Cependant, même avec des systèmes minces, il est crucial de respecter les épaisseurs minimales recommandées pour l'isolant et la chape afin de garantir la performance et la durabilité de l'installation. Un compromis doit être trouvé entre la réduction de l'épaisseur et l'efficacité thermique recherchée.
Le choix de l'épaisseur idéale pour un plancher chauffant ne se fait pas au hasard. Plusieurs facteurs doivent être pris en compte pour assurer un bien-être thermique optimal, une performance énergétique optimisée et une installation durable.
Le revêtement de sol choisi a une influence directe sur la diffusion de la chaleur et, par conséquent, sur le confort thermique. Certains matériaux sont d'excellents conducteurs de chaleur, tandis que d'autres offrent une plus grande résistance thermique.
Le choix du revêtement de sol doit donc être fait en adéquation avec le système de chauffage et les épaisseurs de chape prévues. Par exemple, un carrelage avec une résistance thermique de 0,015 m²K/W diffusera la chaleur de manière optimale, tandis qu'un parquet massif avec une résistance de 0,10 m²K/W nécessitera une gestion plus fine de la température.
Comme mentionné précédemment, l'isolation thermique du bâtiment est un facteur déterminant pour l'efficacité du plancher chauffant. Une bonne isolation permet de réduire la consommation d'énergie et d'optimiser l'épaisseur de la chape tout en assurant une diffusion homogène de la chaleur. Une isolation performante, tant au niveau de la dalle que des murs périphériques, limite les ponts thermiques et les déperditions de chaleur. Un coefficient R élevé pour l'isolant est souhaitable. Une bonne isolation (épaisseur minimale de 100 mm avec un R > 4 m²K/W) représente un investissement rentable sur le long terme, influençant positivement le dimensionnement et l'épaisseur du plancher chauffant.
En particulier en rénovation, la hauteur sous plafond disponible est une contrainte majeure qui impacte directement le choix de l'épaisseur du plancher chauffant. L'installation d'un plancher chauffant peut réduire cette hauteur, ce qui peut être problématique dans les espaces bas. Il est donc important de choisir un système adapté et d'optimiser l'épaisseur de chaque couche (isolation, chape, revêtement). Les systèmes minces sont à privilégier pour minimiser la perte de hauteur. Dans un appartement avec une hauteur de 2,40 m, un plancher chauffant traditionnel peut la réduire à 2,30 m, ce qui peut être inconfortable. Les systèmes minces limitent cette perte à 1 ou 2 cm.
L'inertie thermique est la capacité du plancher à stocker et restituer la chaleur. Une inertie élevée lisse les variations de température et réduit la consommation d'énergie, tandis qu'une faible inertie offre une réactivité plus rapide. Le choix dépend du mode de vie et des caractéristiques du logement.
Le plancher chauffant traditionnel, avec sa chape épaisse, offre une inertie thermique importante, stockant la chaleur pendant environ 2 heures après l'arrêt du système. À l'inverse, le plancher chauffant sec, grâce à sa conception légère et sa faible épaisseur, atteint la température idéale en 15 à 45 minutes, offrant une réactivité immédiate. Cette rapidité le rend adapté pour un chauffage ponctuel ou lorsque les besoins de chauffage varient fréquemment.
L'installation d'un plancher chauffant est une opération délicate qui demande un savoir-faire précis et le respect des règles de l'art, notamment des normes DTU (Documents Techniques Unifiés). Le respect des épaisseurs recommandées pour chaque couche est essentiel pour garantir la performance, la durabilité et la sécurité de l'installation.
La pose d'une chape sur un plancher chauffant est une étape essentielle, mais le respect du temps de séchage est primordial. Un non-respect de cette étape peut entraîner des fissures, des décollements ou des problèmes d'adhérence du revêtement de sol.
Un séchage insuffisant compromet l'adhérence du revêtement et favorise l'apparition de moisissures, un risque amplifié par la chaleur du plancher chauffant. Il est indispensable de mesurer l'humidité résiduelle avant l'installation du revêtement de sol.
La mise en œuvre d'une chape sur un plancher chauffant doit respecter les normes DTU. Ces réglementations assurent une diffusion thermique optimale, préviennent les désordres structurels et garantissent le confort thermique ainsi que la longévité du revêtement. Le support doit être propre, plan, stable et sec. En rénovation, un ragréage peut être nécessaire pour niveler le sol. Un primaire d'adhérence améliore l'adhérence de la chape. La pose des tuyaux ou câbles doit respecter les règles de distance. Le raccordement au collecteur ou au tableau électrique doit être réalisé par un professionnel. La préparation et l'application de la chape doivent respecter les règles de l'art, tout comme la mise en service progressive du système.
Le choix de l'épaisseur d'un plancher chauffant est une décision complexe qui dépend de nombreux facteurs, allant du type de système (hydraulique ou électrique) au revêtement de sol, en passant par l'isolation du bâtiment et la hauteur sous plafond disponible. Il n'existe pas de solution universelle, mais une solution adaptée à chaque situation.
Pour un confort optimal, il est essentiel de considérer ces éléments et de faire appel à un professionnel qualifié pour une étude personnalisée. L'épaisseur de 12 cm mentionnée dans le titre peut correspondre à diverses configurations, notamment celles privilégiant une isolation renforcée ou une chape plus épaisse pour une inertie thermique accrue. Investir dans un plancher chauffant de qualité, bien dimensionné et installé correctement, est un investissement rentable à long terme, apportant un confort inégalé et permettant des économies d'énergie significatives. Une température de surface de 28°C est considérée comme idéale pour un confort optimal avec un plancher chauffant. N'hésitez pas à faire appel à un professionnel pour une étude thermique qui prendra en compte tous ces paramètres.
