Le printemps marque traditionnellement le retour des beaux jours, et avec eux, le rappel de l'importance du système de climatisation automobile. Après une période d'inactivité hivernale, il n'est pas rare que le système semble refuser de fonctionner. Comprendre le fonctionnement de la climatisation, et plus particulièrement celui de son cœur, le compresseur, est essentiel pour un diagnostic précis et un entretien adéquat. Ce guide explore en détail le rôle du compresseur, les symptômes d'une défaillance, et les méthodes de diagnostic, en s'appuyant sur les informations disponibles et les meilleures pratiques.
Bien que cela puisse sembler évident pour certains, il est toujours bénéfique de rappeler les principes fondamentaux du fonctionnement d'un système de climatisation automobile. Que l'on soit un jeune technicien aux connaissances encore fragiles ou un professionnel aguerri, une bonne compréhension du système est la clé d'un travail de service efficace. Le système de climatisation fonctionne comme une pompe à chaleur, dont le rôle est d'évacuer la chaleur de l'habitacle refroidi du véhicule vers l'extérieur. Cette évacuation de chaleur est possible même lorsque la température extérieure est supérieure à celle de l'habitacle, grâce à l'utilisation d'un réfrigérant et à la compression de ce dernier par le compresseur.

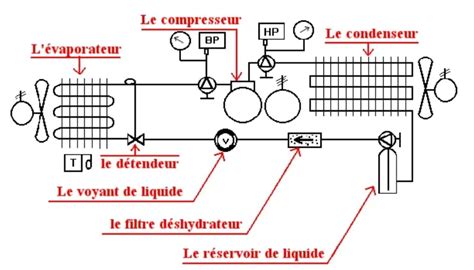

Le cycle de fonctionnement est similaire à celui d'un réfrigérateur domestique ou d'un climatiseur de maison. Dans l'habitacle, un évaporateur refroidit l'air en provoquant l'ébullition du réfrigérant à basse pression. Ensuite, le réfrigérant passe dans le condenseur, où, sous l'effet de l'augmentation de pression fournie par le compresseur, il se condense à une température plus élevée. La puissance requise par le compresseur fait qu'il est généralement entraîné directement par le moteur du véhicule via une courroie, à l'exception des véhicules électriques où l'entraînement est différent.
Le système de climatisation est composé de plusieurs éléments, dont certains, comme le condenseur, le déshydrateur, la buse d'expansion ou le détendeur, peuvent connaître des débits de réfrigérant plus faibles. Ces composants sont particulièrement susceptibles d'être obstrués par des débris ou de la corrosion, ce qui peut perturber le bon fonctionnement du système.
Le compresseur de climatisation est l'élément central du système. Sa fonction principale est d'aspirer le gaz réfrigérant à basse température et basse pression, puis de le comprimer pour augmenter sa pression et sa température. Il est mis en mouvement par une poulie, qui tourne grâce à la force du moteur via la courroie d'accessoire. La plupart des compresseurs sont également équipés d'un embrayage électromagnétique. Cet embrayage permet de désengager le compresseur lorsque le système de climatisation est éteint, évitant ainsi une consommation d'énergie inutile et une usure prématurée.
Le fonctionnement du compresseur est relativement simple : il agit comme une pompe au sein du circuit fermé, comprimant le gaz réfrigérant pour élever sa pression et sa température. C'est grâce à la courroie d'accessoire que le compresseur est entraîné.
Au fil des années, plusieurs types de compresseurs ont été développés. Les plus courants sur le marché incluent les types Denso (6SEU, 7SEU), Sanden (PXE 13, PXE 16), et Delphi/Harrison (série CVC7, similaire au compresseur V5).

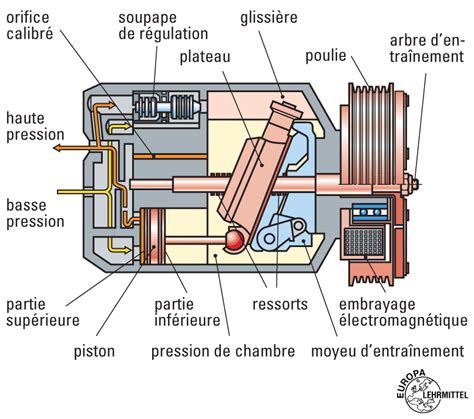

Une évolution majeure concerne les compresseurs à cylindrée variable, également appelés compresseurs "sans embrayage" ou à commande externe. Dans ces systèmes, le compresseur est entraîné en permanence par la rotation du moteur, même lorsque la climatisation est éteinte. La régulation de la capacité de refroidissement n'est plus assurée par un embrayage, mais par une soupape de commande intégrée. Cette soupape est pilotée par l'unité de commande de climatisation, qui ajuste le débit du réfrigérant en fonction de divers paramètres tels que la température extérieure et souhaitée, les pressions haute et basse, la vitesse du véhicule ou la charge du moteur.
Cette conception "sans embrayage" signifie que le compresseur tourne continuellement. Il est donc crucial de s'assurer de son bon état, y compris pendant l'hiver, car le réfrigérant, mélangé à de l'huile, assure la lubrification du compresseur.
Le bloc poulie d'un compresseur sans embrayage se compose généralement d'un plateau d'entraînement et de la poulie. Le plateau d'entraînement, souvent constitué d'un élément en caoutchouc, assure la liaison entre la poulie et l'arbre du compresseur. Il agit à la fois comme un amortisseur de vibrations, protégeant le compresseur et les autres composants, et comme une protection contre les surcharges ou les dommages. En cas de surcharge, l'élément en caoutchouc peut se déformer, ou un limiteur de surcharge peut se déclencher, interrompant la connexion entre la poulie et l'arbre du compresseur. La poulie tourne alors à vide.
Lorsqu'un système de climatisation ne fonctionne pas correctement, il est conseillé de suivre une routine de diagnostic cohérente, en commençant par des tests simples qui ne nécessitent pas toujours d'équipement spécialisé.
Vérification de la Soufflerie : La première étape consiste à démarrer le moteur et à s'assurer que la ventilation fonctionne. Si ce n'est pas le cas, il faut examiner le circuit de la soufflerie : fusibles, relais, résistances de la soufflerie et le moteur lui-même.
Performance du Refroidissement : Si la ventilation fonctionne, un système de climatisation efficace doit fournir un débit d'air dans l'habitacle dont la température est inférieure de 2 à 8°C à la température ambiante, pourvu que celle-ci soit d'au moins 15°C. Pour ce test, le refroidissement doit être maximal et la ventilation réglée sur une moyenne.
Absence de Refroidissement : Si le refroidissement est insuffisant lorsque le climatiseur est en marche, il faut d'abord examiner le circuit d'alimentation en air : filtre d'habitacle, volets des buses d'alimentation, et vannes de chauffage.
Vérification du Compresseur : Ensuite, il faut vérifier si l'embrayage du compresseur est engagé (pour les compresseurs avec embrayage) ou si la soupape du compresseur à cylindrée variable est actionnée (ce qui peut être vérifié à l'aide d'un oscilloscope ou d'un testeur spécifique comme l'ACT-2). Si le compresseur ne s'enclenche pas, il faut évaluer le système d'alimentation électrique et le câblage : fusibles, capteurs de température, et le couplage du solénoïde.
Évaluation Subjective de la Température des Tuyaux : Même sans manomètres, une évaluation subjective des performances du système est possible en se basant sur la sensation de température des tuyaux. Après avoir laissé le système tourner au ralenti pendant quelques minutes, maintenez le régime moteur à 2500 tr/min pendant une minute.
Les manomètres sont des outils indispensables pour un diagnostic précis du système de climatisation. Ils permettent de mesurer les pressions côté haute et basse pression.
Système Inactif : Si le système de climatisation n'a pas fonctionné pendant un certain temps, les pressions haute et basse devraient converger après un moment vers un niveau approximatif de 5 bars à une température ambiante de 20°C. Une pression insuffisante est souvent le signe d'une perte de réfrigérant.
Système en Fonctionnement : Lorsque le système fonctionne correctement (moteur chaud, régime moteur 2500 tr/min) :
Si les valeurs obtenues sont hors limites, il est impératif de suivre les instructions d'entretien spécifiques du constructeur du véhicule.
Causes typiques de sous-pression :
Causes typiques de surpression :
Les compresseurs à cylindrée variable, dépourvus d'embrayage électromagnétique, nécessitent des méthodes de diagnostic spécifiques. Comme ils sont entraînés en permanence, il est essentiel de contrôler régulièrement leur état et la quantité de réfrigérant.

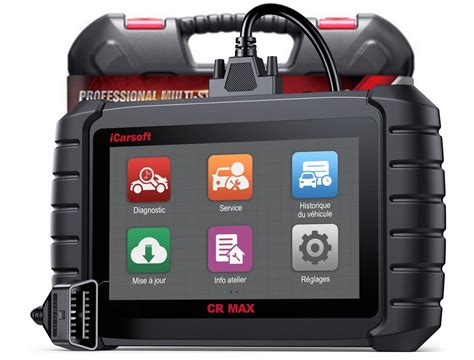

Si les manomètres indiquent des pressions correctes et que la quantité de réfrigérant est adéquate, mais que le système ne fonctionne pas normalement, un outil externe peut être nécessaire pour ajuster la vanne de commande. Le testeur ACT-2 est un exemple d'outil permettant de commander la vanne en attribuant une valeur PWM (Pulse Width Modulation) au signal de commande. Cela permet d'ajuster la capacité de refroidissement de manière progressive et d'évaluer objectivement les performances du compresseur en observant sa réponse au signal. L'appareil peut également vérifier si le signal de commande atteint la vanne et afficher la valeur du facteur de remplissage ainsi que sa fréquence. Il permet même d'imiter le signal de commande en ajustant sa fréquence.
Pour les compresseurs équipés d'un embrayage, le diagnostic peut être simplifié car l'embrayage est soit engagé, soit débrayé. Cela est particulièrement utile en cas de fuite de réfrigérant, car l'utilisateur peut s'abstenir de faire fonctionner le système pour protéger le compresseur. L'outil ACT-2 peut également être utilisé ici pour tester la présence du signal de commande et forcer le fonctionnement du système en actionnant l'embrayage du compresseur.
Les capteurs jouent un rôle crucial dans la régulation du système de climatisation. Le testeur de capteurs QST-5 est un outil polyvalent permettant de tester plusieurs capteurs, y compris les capteurs de pression et de température des systèmes de climatisation. Il est particulièrement utile car il reconnaît souvent la disposition des fils du capteur de manière autonome.
Il existe deux principaux types de capteurs de pression :
Capteurs avec Sortie Analogique : Ces capteurs convertissent la pression mesurée en une tension de sortie proportionnelle. La plage de mesure typique est d'environ 30 bars, avec une tension de sortie comprise entre 0,25 et 4,75 V. Des exemples incluent les références 09131721 (Opel) et 51768498 (Fiat). En observant les relevés de tension et en appliquant une pression d'essai, on peut vérifier leur bon fonctionnement.
Capteurs avec Sortie PWM : Ces capteurs génèrent un signal de sortie avec une fréquence fixe et un facteur de remplissage variable. L'élément G65 utilisé dans les véhicules du groupe VW est un exemple (références : 1K0959126E, 1J0959126, 8E0959126).
De nombreux véhicules, en particulier les plus anciens, utilisent des pressostats qui indiquent la pression minimale et maximale. Le test de ces capteurs avec le QST-5 est possible en sélectionnant l'option "Deux états". Si le contact est fermé, la détection automatique est possible. Sinon, un test manuel est nécessaire.
Pour tester un pressostat avec un multimètre, réglez-le en mode ohmmètre. Après avoir déconnecté le pressostat, testez la continuité entre ses bornes. Une absence de continuité (résistance infinie) indique un pressostat défectueux, tandis qu'une continuité (résistance proche de 0 ohm) suggère qu'il est fonctionnel. Un pressostat défectueux peut empêcher le déclenchement du compresseur, que ce soit par une mauvaise détection de pression, une pression anormale dans le circuit, ou un problème électrique.
Le court-circuitage (shunt) d'un pressostat peut être effectué pour simuler son fonctionnement normal. En connectant les broches appropriées avec un fil ou un tournevis isolé (moteur en marche et climatisation activée), si le compresseur démarre, cela indique que le pressostat est potentiellement la cause du problème. Il est toutefois fortement recommandé de consulter un professionnel pour de telles interventions.
Les capteurs de température sont généralement des thermistances NTC (Negative Temperature Coefficient) dont la résistance diminue avec l'augmentation de la température. Il existe une grande variété de ces thermistances avec des relations résistance-température différentes.
Un compresseur défectueux peut se manifester par plusieurs signes :

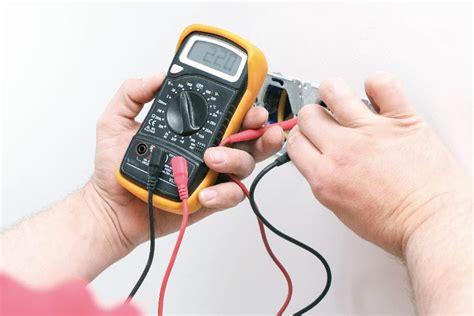

Pour contrôler l'alimentation électrique du compresseur, un multimètre réglé en mode voltmètre (tension continue) est nécessaire.
La poulie d'entraînement et l'embrayage électromagnétique sont des composants essentiels.
Poulie : Vérifiez sa rotation libre à froid, moteur arrêté. Elle ne doit présenter ni résistance anormale, ni à-coups. Un jeu latéral excessif ou une rotation saccadée nécessite un examen approfondi. L'état de surface de la gorge de la poulie doit être inspecté pour détecter usure ou rayures. Des fissures ou déformations sur le pourtour sont également à surveiller.
Embrayage : Un embrayage défaillant peut se manifester par un claquement métallique lors de l'activation (entrefer trop important), des vibrations excessives, ou un sifflement aigu (usure des roulements ou désalignement). La mesure de la résistance de la bobine de l'embrayage est un test clé. Une valeur supérieure à 5 ohms peut indiquer une détérioration des enroulements. Une résistance nulle signale un court-circuit. L'état du plateau d'embrayage (traces de surchauffe, surface irrégulière) est également à considérer. Une vérification du jeu axial avec un comparateur peut être nécessaire.
Lors d'une intervention sur le système de climatisation, la gestion de l'huile et du réfrigérant est primordiale.
Quantité d'Huile : L'huile de refroidissement est présente dans chaque composant. En cas de réparation ou de remplacement d'un composant, il est impératif de refaire le plein d'huile. La répartition moyenne des quantités d'huile dans le système doit être respectée. La quantité d'huile doit être adaptée au compresseur et au système, en tenant compte de la viscosité prescrite par le constructeur. Avant le montage d'un nouveau compresseur, il faut vérifier et corriger son niveau d'huile. Il doit être tourné à la main une dizaine de fois pour répartir l'huile uniformément.
Rinçage du Système : Lors du remplacement d'un compresseur, il est systématiquement recommandé de rincer tout le système de climatisation pour éliminer les impuretés et corps étrangers. Des solutions de rinçage spéciales existent, mais il faut respecter les indications du fabricant et ne pas rincer certains composants comme les compresseurs, déshydrateurs ou détendeurs.
Remplissage de Réfrigérant : Le réfrigérant doit être rempli via la station de charge de climatisation, par le raccord de service côté haute pression, afin d'éviter les "coups de bélier" dans le compresseur. Utiliser uniquement le réfrigérant spécifié par le constructeur, dans la quantité exacte.
Manque de Réfrigérant : Un manque de réfrigérant peut non seulement affecter les performances, mais aussi endommager le compresseur. La détection rapide des fuites de fluide frigorigène est donc cruciale. Des traces d'huile sur les raccords ou un sifflement caractéristique peuvent indiquer une fuite. Un test à la lampe UV avec un traceur fluorescent permet de localiser précisément les points de fuite. La mesure des pressions à l'aide d'un manomètre renseigne sur la quantité de fluide restante.
Face à un compresseur défaillant, plusieurs solutions s'offrent :
Il est important de noter qu'un compresseur défectueux peut endommager d'autres composants du système, tels que le condenseur, le détendeur ou l'évaporateur. Un diagnostic précis et une intervention rapide sont donc essentiels pour éviter des réparations plus coûteuses.
Le compresseur de climatisation est une pièce maîtresse dont le bon fonctionnement est indispensable au confort dans le véhicule. Un diagnostic rigoureux, basé sur la compréhension de son fonctionnement, l'analyse des symptômes, et l'utilisation d'outils appropriés, permet d'identifier les pannes et de choisir la solution la plus adaptée, qu'il s'agisse de réparation ou de remplacement. L'entretien régulier et la vigilance face aux signes avant-coureurs sont les meilleurs garants de la longévité du système de climatisation automobile.
