L'utilisation de l'énergie géothermique pour le chauffage et le rafraîchissement des habitations gagne en popularité, offrant une alternative écologique et économique aux systèmes conventionnels. Au cœur de ces installations se trouve l'échangeur géothermique, un composant essentiel qui permet de capter et de transférer l'énergie thermique du sol. Cet article explore en détail le fonctionnement, les avantages et les applications des échangeurs géothermiques eau glycolée, en se concentrant sur les systèmes de type "puits canadien hydraulique".

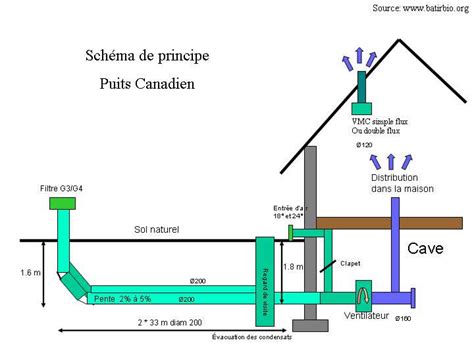

Le concept du puits canadien, connu en France sous le nom de "puits canadien" ou parfois "puits provençal" lorsqu'il est utilisé pour le rafraîchissement, repose sur l'exploitation de la température relativement constante du sous-sol. Traditionnellement, il s'agissait d'un système à air, où l'air extérieur circulait dans des tubes enterrés avant d'entrer dans l'habitation. Cette circulation permettait de réchauffer l'air en hiver et de le refroidir en été, réduisant ainsi les besoins en chauffage et climatisation.

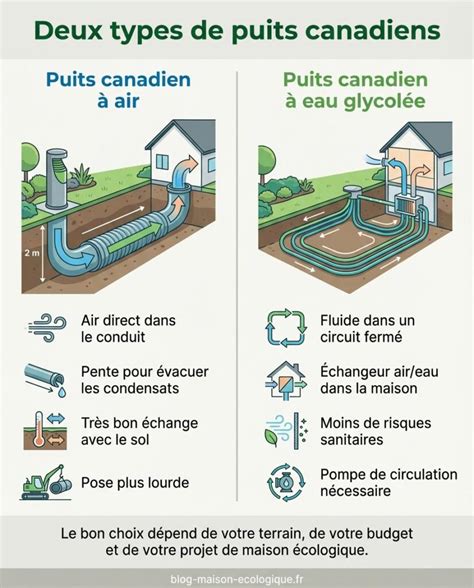

L'évolution de cette technologie a conduit au développement du puits canadien hydraulique, qui utilise un fluide caloporteur, l'eau glycolée, circulant dans un circuit fermé enterré. Ce système, plus performant et polyvalent, est au centre de notre discussion concernant les échangeurs géothermiques eau glycolée.
L'eau glycolée est un fluide essentiel dans les systèmes géothermiques eau glycolée. Il s'agit d'un mélange d'eau et de glycol, un produit chimique aux propriétés antigel. Le type de glycol le plus couramment utilisé est le monoéthylène glycol ou le monopropylène glycol. Cette composition unique permet au fluide de rester liquide et fonctionnel même à des températures très basses, empêchant ainsi le gel du circuit enterré, même durant les hivers rigoureux. La capacité de l'eau glycolée à transférer efficacement la chaleur en fait un choix idéal pour les échangeurs géothermiques.
L'échangeur géothermique eau glycolée, souvent intégré dans des systèmes de type "puits canadien hydraulique", agit comme un intermédiaire entre l'énergie du sol et le système de chauffage ou de rafraîchissement de l'habitation. Son fonctionnement repose sur plusieurs étapes clés :
Circulation du Fluide Caloporteur : Un circuit fermé, généralement constitué de 100 à 200 mètres de tubes enterrés à une profondeur d'un à deux mètres (à l'abri du gel), est rempli d'eau glycolée. Une pompe économe en énergie, souvent de classe A, assure la circulation de ce fluide.
Captage de l'Énergie du Sol : Lorsque la pompe est activée par le système de commande intégré, l'eau glycolée circule dans les tubes enterrés. Au contact du sol, dont la température reste remarquablement stable tout au long de l'année (souvent entre 10 et 15°C), le fluide absorbe l'énergie thermique.
Transfert de Chaleur à l'Air : L'eau glycolée réchauffée (en hiver) ou refroidie (en été) retourne vers l'échangeur géothermique, généralement situé à l'intérieur de la maison et connecté à une centrale de ventilation double flux. Ici, l'énergie thermique du fluide est transférée à l'air qui sera ensuite diffusé dans l'habitation.
Régulation Intelligente : Les systèmes modernes, comme l'échangeur Aquacom, sont équipés de commandes intégrées avec écran. Ces systèmes pilotent la pompe en fonction de la température extérieure mesurée, optimisant ainsi la circulation du fluide et l'efficacité énergétique. Ils peuvent être facilement couplés à tout type de centrale double flux, gérant des débits d'air allant jusqu'à 500 m³/h pour l'Aquacom, ou 200 m³/h pour le modèle G-2000.
L'adoption d'un échangeur géothermique eau glycolée, comme ceux proposés par des marques telles qu'Aquacom ou d'autres fabricants spécialisés dans les puits canadiens hydrauliques, présente de nombreux bénéfices :
Réduction des Coûts Énergétiques : En utilisant l'énergie gratuite et renouvelable du sol, ces systèmes diminuent significativement la consommation d'électricité liée au chauffage et à la climatisation. La consommation électrique se limite principalement à celle du ventilateur et de la pompe de circulation, qui sont conçues pour être très économes en énergie.
Amélioration du Confort Thermique : En hiver, l'air entrant est préchauffé, offrant une température plus agréable dès son admission dans la maison. En été, l'air est rafraîchi, contribuant à abaisser la température intérieure de quelques degrés, même lors des journées les plus chaudes.
Contribution à la Ventilation Réglementaire : Les débits d'air imposés par les réglementations actuelles en matière de ventilation peuvent entraîner des pertes de chaleur importantes en hiver. L'échangeur géothermique permet de compenser une part notable de ces déperditions, maintenant ainsi l'efficacité énergétique globale de l'habitation.
Durabilité et Fiabilité : Les composants des échangeurs géothermiques sont conçus pour durer. Le caisson est souvent fabriqué en métal thermo-laqué galvanisé, et l'échangeur lui-même en métal résistant. Les circuits enterrés en eau glycolée sont également conçus pour une longue durée de vie.
Écologie et Indépendance Énergétique : L'utilisation d'une énergie renouvelable contribue à réduire l'empreinte carbone du logement. De plus, elle offre une certaine indépendance face aux fluctuations des prix des énergies fossiles.
Polyvalence d'Installation : Les échangeurs comme l'Aquacom offrent une flexibilité de montage, permettant une installation gauche ou droite, ainsi qu'un raccordement par le dessus ou par le côté. Le modèle G-2000, par exemple, est conçu de manière universelle pour s'adapter à différentes configurations d'entrée d'air.
Les échangeurs géothermiques eau glycolée trouvent leur application dans une large gamme de situations, des maisons individuelles aux bâtiments collectifs.
Solutions Complètes pour Habitations : Des systèmes comme l'Aquacom sont proposés comme des solutions complètes, intégrant l'échangeur, la pompe, le système de commande et parfois même le filtre, le tout dans un seul caisson compact.
Intégration avec les Centrales Double Flux : Ces échangeurs sont conçus pour fonctionner en synergie avec les systèmes de ventilation mécanique contrôlée (VMC) double flux. Ils préchauffent ou pré-refroidissent l'air entrant avant qu'il n'atteigne la centrale double flux, améliorant ainsi le rendement global du système de ventilation et de récupération de chaleur.
Modèles Performants : L'échangeur géothermique G-2000 est présenté comme un produit particulièrement performant sur le marché des puits canadiens hydrauliques. Il intègre un boîtier isolé, un échangeur Eau Glycolée/Air avec filtre G4, une pompe de classe A, un groupe de sécurité, un vase d'expansion, un manomètre et des vannes de remplissage. Le filtre G4 joue un rôle crucial dans la protection de l'échangeur contre la pollution extérieure, et son remplacement est conçu pour être rapide et facile. L'accès aux composants pour l'entretien est également facilité par des couvercles bien pensés.
L'installation d'un échangeur géothermique eau glycolée, qu'il s'agisse d'un système de type puits canadien hydraulique ou d'une pompe à chaleur géothermique plus complexe, nécessite une planification minutieuse.
Configuration du Circuit Enterré : Le circuit d'eau glycolée, constitué de tubes enterrés, peut être installé de manière horizontale ou verticale, en fonction de la configuration du terrain et de l'espace disponible. Les capteurs horizontaux nécessitent une surface plus importante, tandis que les sondes verticales demandent des forages plus profonds.
Raccordement à la Centrale Double Flux : Les raccordements des échangeurs sont généralement normalisés, par exemple en diamètre 180 mm, pour faciliter leur connexion aux systèmes de ventilation existants ou neufs.
Maintenance : L'entretien des échangeurs géothermiques est relativement simple. L'accès aisé aux composants internes, comme le filtre G4 sur le modèle G-2000, permet une maintenance régulière qui garantit le bon fonctionnement et la longévité de l'appareil.
Adaptabilité aux Besoins : La capacité des systèmes peut varier. Par exemple, une pompe à chaleur eau glycolée/eau peut alimenter différents types d'émetteurs de chaleur, tels que des planchers chauffants, des radiateurs basse température, ou des ballons d'eau chaude sanitaire.
Il est important de distinguer le rôle de l'échangeur géothermique eau glycolée dans un système de type puits canadien hydraulique de celui d'une pompe à chaleur géothermique eau glycolée plus globale.
Une pompe à chaleur géothermique eau glycolée, également appelée PAC à fluide intermédiaire, utilise l'énergie thermique du sol pour assurer le chauffage et la production d'eau chaude d'un logement. Elle repose sur un cycle thermodynamique plus complexe, impliquant un évaporateur, un compresseur et un condenseur, en plus des échangeurs thermiques. Le fluide caloporteur (eau glycolée) circule dans des capteurs enterrés (horizontaux ou verticaux) pour capter la chaleur du sol. Cette chaleur est ensuite amplifiée par la pompe à chaleur avant d'être transférée au système de chauffage de la maison.
Les pompes à chaleur géothermiques, bien que plus coûteuses à l'installation que les systèmes aérothermiques, offrent un rendement supérieur et une grande robustesse. Elles peuvent également être utilisées pour le rafraîchissement en inversant leur cycle, dissipant la chaleur de l'habitation dans le sol.
Le coût d'installation d'une pompe à chaleur géothermique eau glycolée, y compris les travaux de forage ou de terrassement pour les capteurs, peut être significatif. Cependant, il est crucial de prendre en compte les économies d'énergie à long terme, la durabilité du système et les aides financières disponibles.
Des dispositifs tels que "Ma Prime Renov'" ou le "Coup de pouce Chauffage" peuvent contribuer à réduire le coût initial de l'investissement. Il est recommandé de consulter les rubriques dédiées aux aides au financement pour obtenir les informations les plus à jour.
Les systèmes géothermiques eau glycolée peuvent être avantageusement combinés avec d'autres sources d'énergie pour optimiser la performance et l'autonomie énergétique :
Photovoltaïque : Coupler une pompe à chaleur géothermique avec des panneaux solaires photovoltaïques permet de produire l'électricité nécessaire à son fonctionnement, réduisant ainsi considérablement les factures d'énergie et renforçant l'indépendance vis-à-vis des fournisseurs d'énergie.
Énergie Solaire Thermique : La combinaison avec le solaire thermique peut optimiser la production d'eau chaude sanitaire et le chauffage, tirant parti de deux sources d'énergie renouvelable.
Systèmes Hybrides : Dans les cas où l'isolation n'est pas optimale ou si un chauffage au sol n'est pas installé, un système hybride combinant la géothermie avec un chauffage au gaz, par exemple, peut être une solution pertinente.
L'échangeur géothermique eau glycolée, qu'il soit intégré dans un système de type puits canadien hydraulique ou comme composant d'une pompe à chaleur géothermique, représente une technologie prometteuse pour un habitat plus durable, confortable et économique. Son principe d'exploitation de l'énergie stable du sous-sol offre une alternative performante aux solutions énergétiques conventionnelles.
