Dans le domaine de l'architecture intérieure et de la rénovation de bureaux, la gestion de l'espace sous faux plafond, communément appelé plénum, représente un enjeu technique d'une importance capitale. Sa conception et son dimensionnement influencent directement l'accessibilité des installations, le confort acoustique des occupants, la conformité aux normes en vigueur, et même la longévité des systèmes électriques, de ventilation et de climatisation. Assurer des espaces de travail fonctionnels, performants et en phase avec les attentes actuelles du marché exige une expertise pointue, à l'image de celle proposée par des spécialistes comme JD Concept Aménagement.

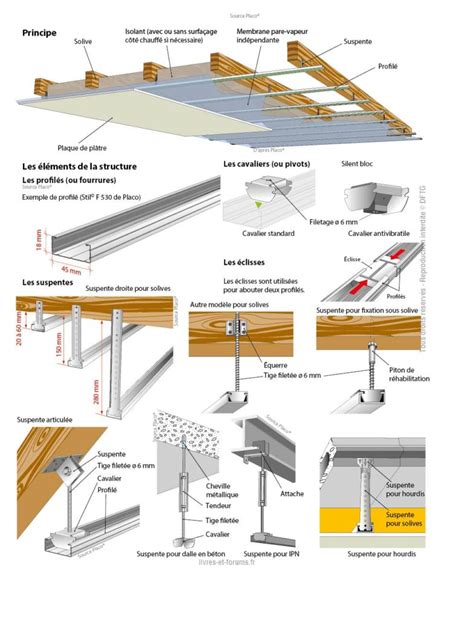

Le plénum, défini comme l'espace compris entre le plafond d'origine et le faux plafond, remplit une fonction essentielle : celle de créer un passage discret et accessible pour l'ensemble des réseaux techniques. Il dissimule ainsi les gaines de ventilation, les câbles électriques, et les conduits de climatisation ou de chauffage, tout en protégeant ces systèmes et en facilitant grandement leur maintenance.
La hauteur allouée au plénum est un paramètre déterminant pour l'efficacité opérationnelle des installations techniques. Un plénum suffisamment haut permet des interventions rapides et aisées, qu'il s'agisse d'inspection, de réparation, de remplacement ou d'ajout de nouveaux équipements. À l'inverse, un espace réduit complique considérablement ces opérations. L'insertion ou l'extraction de gaines peut devenir ardue, obligeant parfois à déposer de larges sections de faux plafond, ce qui entraîne une augmentation significative de la main-d'œuvre et un allongement des délais de chantier.
Au-delà de la simple accessibilité, la hauteur du plénum joue un rôle non négligeable dans la performance acoustique d'un espace. Combiné à l'utilisation de matériaux absorbants spécifiques, un plénum bien dimensionné contribue à atténuer la réverbération sonore, améliorant ainsi le confort acoustique général et la confidentialité des échanges. Par exemple, une salle de réunion dotée d'un plénum judicieusement agencé bénéficiera d'une qualité d'écoute nettement supérieure.
La détermination de la hauteur idéale d'un plénum repose sur une analyse multicritère. Plusieurs facteurs doivent être pris en compte :
Un surdimensionnement du plénum, bien que facilitant l'intervention, peut entraîner une perte de volume utile dans l'espace de travail, tandis qu'un sous-dimensionnement peut bloquer l'installation d'équipements ou rendre inaccessibles certains réseaux, engendrant des coûts supplémentaires et des retards.
Lorsque la hauteur sous plafond est limitée, plusieurs solutions créatives peuvent être envisagées pour optimiser l'espace et assurer la fonctionnalité des installations :
Dans les bâtiments anciens ou lors de rénovations, où l'espace sous plafond est souvent réduit, des techniques comme la modélisation numérique BIM (Building Information Modeling) peuvent aider à optimiser le moindre centimètre disponible en planifiant précisément le passage des réseaux.
La ventilation mécanique double flux (VMC double flux) est de plus en plus privilégiée pour son efficacité énergétique et son apport en air neuf de qualité. Cependant, sa mise en œuvre requiert une planification minutieuse, notamment en ce qui concerne le dimensionnement des bouches d'extraction et d'insufflation, ainsi que le calcul des diamètres de gaines et des débits d'air.
Le choix du diamètre des gaines est directement lié à la vitesse de l'air et au débit souhaité. La norme DTU 68.3 fixe une vitesse maximale de passage de l'air de 4 m/s dans les parties résidentielles du réseau, afin de limiter les nuisances acoustiques dues au frottement de l'air. Dans la pratique, pour un meilleur confort acoustique, on tend à rester entre 2 et 3 m/s.
Le calcul du débit d'air nécessaire est déterminé par le volume des pièces et la réglementation en vigueur. Pour une pièce de 15 à 30 m³/h, une seule bouche est généralement suffisante. Cependant, pour des débits plus importants (45 à 60 m³/h), deux bouches peuvent être nécessaires, voire quatre pour des débits allant jusqu'à 135 m³/h. Il est souvent préférable d'utiliser plusieurs bouches de plus petit diamètre plutôt qu'une seule de grand diamètre, afin de mieux répartir l'air et de réduire le bruit. Par exemple, deux bouches de 30 m³/h sont préférables à une seule de 60 m³/h. De même, les bouches en diamètre 125 mm sont généralement plus silencieuses que celles en diamètre 80 mm.
Le placement des bouches est également crucial pour assurer un renouvellement d'air complet dans la pièce. Les bouches de pulsion, notamment, doivent être positionnées de manière à créer un flux d'air suffisant pour "accrocher" au plafond et assurer une bonne diffusion, tout en maintenant le confort thermique, que l'air soit chauffé ou refroidi.
Les conduits semi-rigides, souvent utilisés en VMC double flux, se déclinent en diamètres standards de 75 et 90 mm. Il est important de noter que le diamètre 90 mm est un diamètre non standard, qui peut obliger à rester fidèle à une marque spécifique et à son catalogue limité. Les gaines en polyéthylène haute densité (PEHD) sont une alternative intéressante, souvent moins coûteuse que le système en galvanisé, plus simple à installer, plus silencieuse et plus facile d'entretien.
Un aspect essentiel dans la conception d'une installation de VMC double flux est l'étanchéité à l'air des raccordements, que ce soit entre le plenum et la gaine, ou entre la gaine et la bouche. Une mauvaise étanchéité peut entraîner des pertes de performance et des problèmes de condensation. L'étanchéité des réseaux aérauliques est d'ailleurs classifiée (de défaut à classe C, la meilleure), et certains systèmes de conduits obtiennent des certifications qui peuvent être prises en compte dans les bilans thermiques (comme la RT2012).
Pendant toute la durée du chantier, il est impératif de protéger les conduits, plenums et piquages de VMC en les obturant. La poussière générée par les travaux, si elle pénètre dans l'installation, peut colmater rapidement les filtres lors de la mise en route, compromettant ainsi le bon fonctionnement du système. Les conduits et caissons doivent être stockés à l'abri et protégés de la poussière avant leur mise en œuvre.
La mise en service de l'installation est une étape cruciale qui doit être réalisée par un professionnel qualifié. Ce processus implique la mesure des débits d'air aux bouches, l'équilibrage de l'installation, la vérification des réglages du caisson de ventilation, et le contrôle du bon fonctionnement global. Un procès-verbal de mise en service atteste de la conformité de l'installation. Il est également essentiel de s'assurer que le caisson de ventilation reste accessible pour le changement régulier des filtres, sans attendre qu'ils soient complètement colmatés.
Face à la complexité des enjeux techniques, réglementaires et acoustiques liés au plénum et aux installations de ventilation, faire appel à un spécialiste s'avère indispensable. Un professionnel expérimenté, tel que JD Concept Aménagement, est en mesure d'analyser les contraintes spécifiques de chaque projet, de garantir un espace suffisant pour les réseaux, d'assurer la conformité aux normes, et d'anticiper les évolutions futures. Cette expertise permet d'éviter des surcoûts importants, des retards de chantier, des performances techniques ou acoustiques insuffisantes, et d'éventuels problèmes de non-conformité réglementaire.
Dans le cas de l'aménagement de bureaux ou de cabinets médicaux, comme celui récemment réalisé par JD Concept Aménagement à Orléans, l'anticipation de la hauteur minimale du plénum est essentielle pour garantir l'efficacité des interventions et la pérennité des installations. L'expérience montre que la plupart des projets de bureaux nécessitent une hauteur de plénum comprise entre 23 et 35 cm pour concilier passage des réseaux et performance acoustique optimale. En zones à contraintes particulières, où la hauteur sous plafond est réduite et la densité d'équipements élevée, des solutions techniques innovantes et sur-mesure sont privilégiées pour garantir à la fois fonctionnalité et confort.
