Le déshumidificateur Fadis HBH Overdry 2 est un appareil conçu pour réguler le taux d'humidité dans divers environnements. Comprendre ses caractéristiques techniques et son fonctionnement est essentiel pour une utilisation optimale et pour diagnostiquer d'éventuels problèmes. Ce modèle, bien que potentiellement plus ancien, présente des mécanismes de régulation d'humidité qui méritent une analyse détaillée, notamment en ce qui concerne son cycle de fonctionnement et les composants électroniques qui le régissent.

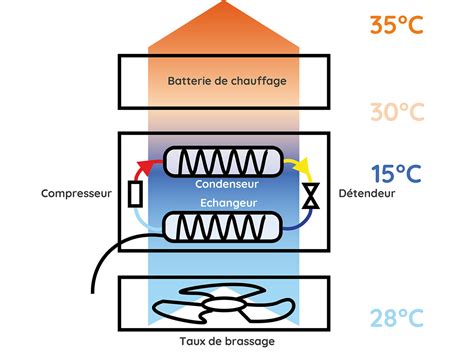

Avant de plonger dans les spécificités du Fadis HBH Overdry 2, il est utile de rappeler le principe général de fonctionnement des déshumidificateurs à condensation, technologie probablement utilisée par ce modèle. Ces appareils fonctionnent sur un cycle similaire à celui d'un réfrigérateur. L'air ambiant est aspiré par un ventilateur et passe sur une surface froide, généralement un évaporateur. Au contact de cette surface froide, l'humidité contenue dans l'air se condense sous forme de gouttelettes d'eau. Ces gouttelettes sont ensuite collectées dans un réservoir ou évacuées via un tuyau. L'air, désormais plus sec, est ensuite réchauffé par le condenseur et renvoyé dans la pièce.
Le contrôle de ce cycle est crucial pour l'efficacité de l'appareil et pour éviter un fonctionnement erratique. Un thermostat ou une sonde d'humidité régule le démarrage et l'arrêt du compresseur et du ventilateur, assurant ainsi le maintien du taux d'humidité souhaité. La gestion de ces cycles, notamment l'aspect "intermittent" mentionné dans les observations, soulève des questions sur la fiabilité des composants de contrôle.
Un utilisateur a décrit un comportement spécifique de son déshumidificateur Fadis HBH Overdry 2 : "Mon déshumidificateur fonctionne par 'intermittence'. Le ventilateur tourne, le compresseur démarre, mais un relais au niveau du circuit imprimé se colle et déclenche instantanément et se recolle. Ceci non stop." Ce symptôme décrit un cycle de démarrage et d'arrêt extrêmement rapide du compresseur, communément appelé "cycle court" ou "court-cycle".
Ce comportement est généralement le signe d'un problème de régulation ou d'une protection qui s'active. Le fait que le ventilateur tourne indique que l'alimentation électrique de base est fonctionnelle et que le système de ventilation n'est pas en cause immédiate. Le démarrage du compresseur, bien que bref, suggère que le moteur du compresseur tente de fonctionner. Cependant, l'activation et la désactivation rapides du relais indiquent que le circuit de commande interprète une condition anormale qui nécessite l'arrêt immédiat du compresseur.
Les causes potentielles de ce court-cycle sont multiples :
L'observation de la conduite du compresseur indiquant qu'il "fait du froid, mais très peu" est une information cruciale. Cela suggère que le circuit frigorifique est partiellement fonctionnel, mais qu'il n'atteint pas la performance attendue. Un froid "très peu" peut indiquer :
L'utilisateur a également mentionné le Klixon : "Klixon défectueux?". Le Klixon est un dispositif de protection thermique intégré au compresseur. Il coupe l'alimentation du compresseur en cas de surchauffe. Si le Klixon est défectueux (soit en étant trop sensible, soit en étant en court-circuit permanent), il pourrait effectivement provoquer l'arrêt immédiat du compresseur dès son démarrage. Cependant, un Klixon défectueux qui se déclenche "instantanément et se recolle" sans raison apparente suggère également un problème sous-jacent qui provoque cette surchauffe ou une surcharge électrique rapide.
La sonde de température est un autre composant vital. L'affirmation "La sonde de température fonctionne, j'ai bien une variation de résistance quand je vérifie avec mon multi" est rassurante, mais il faut aller plus loin. La sonde doit être testée dans des conditions de température connues pour vérifier si ses valeurs de résistance correspondent aux tables de correspondance du fabricant. Une sonde qui fonctionne "un peu" mais qui donne des valeurs faussées dans les plages de fonctionnement critique peut induire le système en erreur. Par exemple, si la sonde indique une température trop basse alors que l'évaporateur est encore chaud, le système pourrait arrêter le compresseur prématurément.

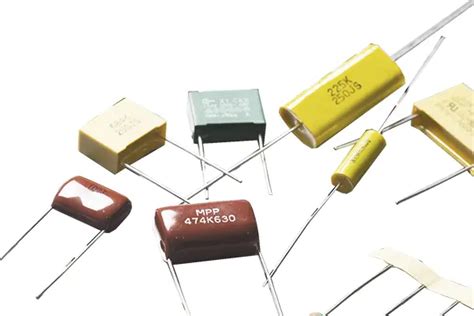

L'une des difficultés rencontrées par l'utilisateur réside dans l'identification et le remplacement d'un condensateur spécifique : "J'ai commandé le condensateur sur RS. J'ai vainement cherché ce condensateur, ou son équivalent sur le net, mais trop de question se pose quand au type de condensateur. Il semble que cela soit un condensateur film de sécurité!!"
Les condensateurs sur les cartes électroniques jouent plusieurs rôles : stockage d'énergie, filtrage, lissage de tension, et parfois comme composant de sécurité. Le terme "condensateur film de sécurité" suggère un condensateur de classe X ou Y, utilisés pour la sécurité électrique afin de réduire les risques de choc électrique. Ces condensateurs sont généralement placés entre la ligne d'alimentation et la masse (Y) ou entre les lignes phase et neutre (X).
Le problème de trouver un équivalent peut venir de plusieurs facteurs :
L'achat d'un condensateur "sur RS" (probablement une référence de distributeur comme RS Components) indique une démarche sérieuse. Cependant, sans la référence exacte du composant d'origine ou des spécifications précises, il est difficile de trouver un substitut adéquat. Un condensateur incorrect, même s'il semble physiquement similaire, peut causer des dysfonctionnements ou, pire, compromettre la sécurité de l'appareil.
Le problème de fonctionnement en intermittence du Fadis HBH Overdry 2 ne peut être résolu en isolant un seul composant sans une compréhension globale du système. Le fait que l'utilisateur ait changé le condensateur, sans que cela ne résolve le problème, confirme cette idée. Le "faux contact" mentionné pourrait être une manifestation d'un problème plus profond, comme une mauvaise soudure sur le circuit imprimé, une connexion lâche, ou une tension instable arrivant à la carte.
L'incapacité à tester avec un multimètre en raison de la vitesse du symptôme est compréhensible. Les cycles de quelques secondes ne laissent pas le temps de prendre des mesures précises. Dans de tels cas, des techniques de diagnostic plus avancées peuvent être nécessaires, comme l'utilisation d'un oscilloscope pour observer les signaux électriques, ou une analyse visuelle minutieuse du circuit imprimé à la recherche de composants endommagés (traces de brûlure, fissures, gonflement).
Il est également important de considérer l'environnement dans lequel fonctionne le déshumidificateur. Une température ambiante trop basse ou trop élevée, une humidité excessive, ou une ventilation insuffisante peuvent stresser les composants et provoquer des dysfonctionnements. Par exemple, si le déshumidificateur est utilisé dans un environnement où la température descend en dessous de 5°C, de nombreux modèles à condensation entrent en mode dégivrage, ce qui peut être interprété comme un dysfonctionnement s'il n'est pas géré correctement par le système de contrôle.
Le problème décrit pour le déshumidificateur Fadis HBH Overdry 2 met en lumière la complexité des systèmes de contrôle d'appareils électroménagers modernes. Le cycle intermittent, le froid insuffisant, et les interrogations sur les composants électroniques comme le Klixon et le condensateur de sécurité nécessitent une approche méthodique.
L'observation attentive des symptômes, combinée à une connaissance des principes de fonctionnement des déshumidificateurs et des composants électroniques, est la clé du diagnostic. Le remplacement d'un composant sans une compréhension claire de son rôle dans l'ensemble du système peut être une perte de temps et d'argent. Il est souvent préférable de consulter le manuel de service de l'appareil si disponible, ou de faire appel à un professionnel qualifié lorsque le diagnostic devient trop complexe ou que les risques liés à la manipulation de composants électriques sont trop importants. La recherche du bon condensateur de sécurité illustre parfaitement la nécessité d'une précision technique et d'une connaissance approfondie des normes de sécurité électrique.
