L'installation d'un système de chauffage au sol, qu'il soit électrique ou hydronique, nécessite des solutions de contrôle précises et fiables pour optimiser le confort thermique et la consommation d'énergie. Le contacteur Legrand, en particulier la gamme CX³ et les modèles connectés Drivia with Netatmo, se présente comme un composant clé dans la gestion de ces installations. Cet article explore en détail le rôle, l'installation et les fonctionnalités de ces contacteurs, en se concentrant sur leur application dans les systèmes de plancher chauffant.

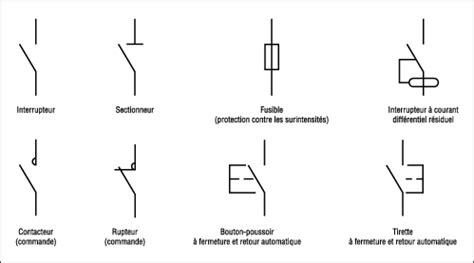

Le contacteur, dans le contexte d'un plancher chauffant, agit comme un interrupteur télécommandé. Sa fonction principale est de permettre ou d'interrompre l'alimentation électrique d'un circuit, et par extension, du système de chauffage. Pour les planchers chauffants électriques, il contrôle directement la résistance chauffante. Dans le cas d'un plancher chauffant hydronique, il peut commander la pompe de circulation ou une vanne motorisée.
L'un des avantages majeurs de l'utilisation d'un contacteur est la possibilité de gérer le fonctionnement du chauffage en fonction des tarifs d'électricité, notamment les heures creuses. Cela permet de réaliser des économies substantielles en activant le chauffage pendant les périodes où l'électricité est la moins chère. Le contacteur domestique silencieux CX³ Legrand, par exemple, stoppe ou alimente le courant dans un circuit électrique, permettant ainsi de mettre en service ou hors-service les équipements électriques pour bénéficier des heures creuses.
L'installation d'un contacteur Legrand, qu'il s'agisse d'un modèle standard ou connecté, doit être réalisée avec soin et dans le respect des normes de sécurité électrique. Il est impératif de couper le courant au disjoncteur général et de s'assurer de l'absence de tension à sa sortie avant toute intervention.

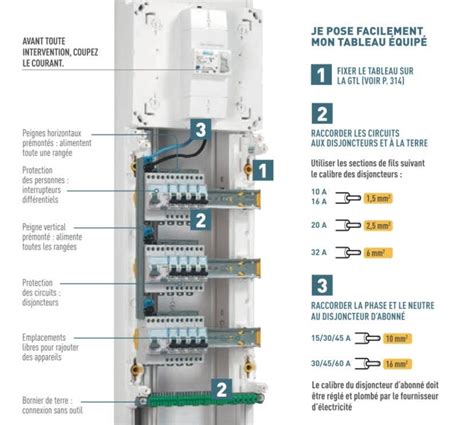

Montage dans le Tableau Électrique : Le contacteur connecté se monte dans le tableau électrique sur un rail DIN, idéalement à proximité du disjoncteur protégeant le circuit à commander. Les bornes amont du contacteur sont auto-protégées et ne nécessitent pas de protection additionnelle par un disjoncteur de 2 ampères. Un contacteur peut être installé en milieu de rangée, car ses bornes autorisent le passage du peigne d'alimentation, facilitant ainsi le câblage.
Matériels Requis : Pour une installation standard, prévoyez des fils électriques d'une section maximale de 2,5 mm². Un disjoncteur adapté à la protection du circuit commandé, d'une intensité maximale de 20A, est également nécessaire.

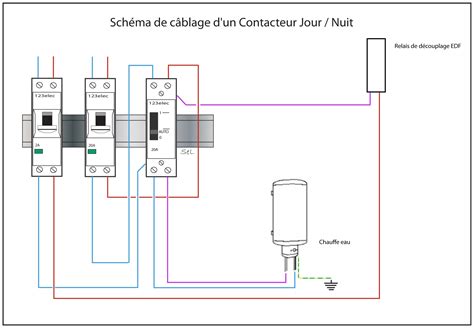

Le raccordement dépend de l'application spécifique :
Le contacteur de puissance CX³ bipolaire, bobine 230V~, sans commande manuelle, référence 4 125 21, est un exemple pertinent. Il possède un contact à ouverture (anciennement contact normalement fermé, NF) et un contact à fermeture (anciennement contact normalement ouvert, NO).
Une fois l'installation terminée et le courant rétabli au disjoncteur général, le voyant du contacteur connecté s'allume en rouge fixe, indiquant qu'il est sous tension.
Les contacteurs Legrand, notamment les modèles avec manette, offrent une commande manuelle locale :
Il est important de noter que le contacteur est souvent livré configuré en mode heures pleines/heures creuses. Son fonctionnement peut être personnalisé via des applications dédiées, comme l'App Home + Control pour les systèmes connectés.
La combinaison "O+F" sur certains modèles offre une flexibilité accrue pour des configurations complexes.

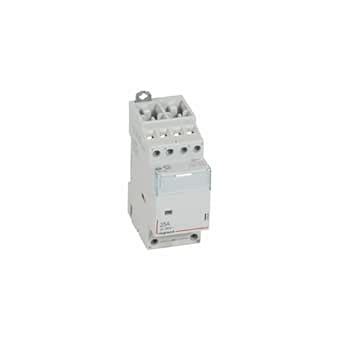

Legrand propose plusieurs gammes de contacteurs adaptées à différentes applications :
Ces contacteurs sont principalement conçus pour la gestion du tarif heures pleines/heures creuses, typiquement pour les chauffe-eau. Ils sont silencieux et compacts (1 module).
Destinés à la commande à distance de charges plus importantes, ils peuvent être utilisés avec ou sans manette de commande manuelle. Ils sont disponibles avec différentes configurations de contacts (par exemple, 2 pôles 250V~, 16A ou 25A, avec contacts 2F).
Ces modèles permettent un pilotage intelligent des postes énergivores du logement (chauffe-eau, véhicules électriques, pompe de piscine, système de chauffage) via une application mobile. Ils offrent un contrôle à distance, une programmation personnalisée et une surveillance de la consommation. Le contacteur connecté Drivia with Netatmo multifonction silencieux (1P 20AX, 230V~) est un exemple de solution connectée.
Les contacteurs Legrand CX³ partagent des caractéristiques techniques communes, assurant leur robustesse et leur fiabilité :
L'utilisation de contacteurs Legrand pour un plancher chauffant offre plusieurs avantages :
Pour une installation optimale et sécurisée, il est recommandé de consulter la documentation technique fournie par Legrand, y compris les pages catalogue et techniques, ainsi que les tableaux de choix. En cas de doute ou pour des installations complexes, il est toujours préférable de faire appel à un électricien qualifié.
