La planification et la mise en œuvre des réseaux de ventilation mécanique contrôlée (VMC) dans une construction neuve, particulièrement avant le coulage de la dalle, soulèvent des questions techniques importantes. L'intégration des gaines VMC dans la structure même de la dalle de fondation, sans sous-sol ni vide sanitaire, est une approche qui mérite une analyse approfondie pour garantir à la fois la fonctionnalité du système et la pérennité de la construction. Cette méthode, bien que proposant des avantages potentiels, présente des défis et des alternatives qui doivent être pesés avec soin.

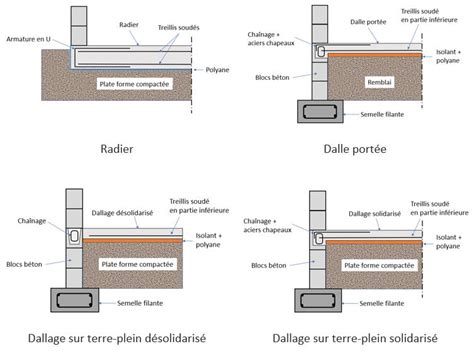

Dans le contexte d'une construction sans sous-sol ni vide sanitaire, la dalle de fondation représente l'une des rares possibilités pour faire passer les réseaux techniques avant le coulage. L'idée proposée par certaines entreprises consiste à intégrer directement les gaines électriques, et potentiellement celles de la VMC, dans cette dalle. L'argument principal avancé est la réduction de l'épaisseur de la dalle, économisant ainsi matière et hauteur. Pour faciliter la mise en œuvre, des morceaux de polystyrène peuvent être utilisés comme réservations, offrant une certaine flexibilité pour ajuster le positionnement des gaines dans un espace limité.
Cette technique est parfois mise en œuvre sans susciter de réactions particulières de la part des artisans ou des maîtres d'ouvrage. L'idée est de tout faire passer "dans la dalle", simplifiant ainsi le parcours des réseaux.
L'intégration des gaines dans la dalle de fondation présente plusieurs avantages théoriques :
Cependant, cette approche nécessite une planification méticuleuse et une exécution rigoureuse pour éviter les problèmes ultérieurs.
Face à l'intégration directe dans la dalle, la méthode plus conventionnelle consiste à monter les cloisons, puis à y installer les réseaux électriques et de plomberie. Ensuite, une chape de quelques centimètres est coulée pour recouvrir ces réseaux, avant la pose du revêtement de sol final, comme un plancher chauffant. Cette approche, bien que potentiellement plus longue et nécessitant une épaisseur supplémentaire, offre une plus grande flexibilité et une meilleure accessibilité pour les interventions futures.
Une autre méthode, parfois utilisée dans les dallages sur terre-plein, consiste à passer les réseaux (évacuations, aspiration centralisée, gaz, et quelques gaines électriques) directement dans le terre-plein. Cela implique de creuser, de réaliser les réseaux, puis de remblayer avec du sable et de compacter. Cette technique est particulièrement adaptée lorsque le niveau du sol extérieur est plus bas que le niveau fini souhaité.

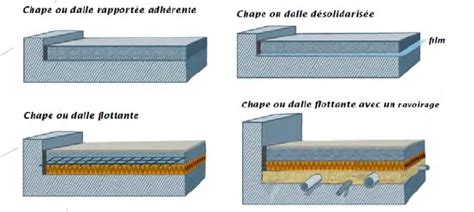

Il est également possible de faire passer les gaines non pas dans la dalle principale, mais dans la chape de ravoirage ou la chape de carrelage. Cette solution permet de ne pas encastrer les gaines sur toute leur longueur dans la dalle béton, tout en les dissimulant sous le revêtement final. Pour les îlots ou les points spécifiques nécessitant des arrivées électriques ou d'eau, il est possible de faire passer les réseaux sous le sable, sous la dalle, et de les faire remonter à l'endroit voulu.
L'intégration des gaines VMC dans une dalle présente des spécificités par rapport aux gaines électriques ou de plomberie, notamment en raison de la nécessité d'assurer un flux d'air constant et de gérer la condensation potentielle.
La Ventilation Mécanique Contrôlée (VMC) est soumise à des normes précises. L'arrêté du 24 mars 1982, modifié, fixe les débits d'extraction requis, et le NF DTU 68.3 détaille les règles de l'art pour leur calcul, dimensionnement et mise en œuvre. Les débits réglementaires dépendent du nombre de pièces principales du logement.
Les diamètres de gaines couramment utilisés pour une VMC simple flux domestique sont :
Ces diamètres peuvent évoluer en fonction de la longueur des réseaux, du nombre de coudes, des exigences acoustiques ou si le système est une VMC double flux.
Lorsque l'on doit faire traverser une dalle ou un mur avec des gaines VMC, le carottage est la technique privilégiée. Le diamètre du trou de carottage doit être supérieur au diamètre extérieur de la gaine pour permettre la mise en place et assurer l'étanchéité. Une marge de 20 à 40 mm est généralement recommandée. Il est parfois nécessaire de prévoir un fourreau pour protéger la gaine ou pour faciliter son remplacement ultérieur.
Il est crucial de respecter les distances réglementaires pour le rejet d'air, notamment par rapport aux ouvertures et aux entrées d'air. Le bon sens chantier recommande d'éviter les zones à risque d'infiltration, les zones structurelles sensibles, et de prévoir une légère pente pour l'évacuation des condensats.
Faire passer des gaines de VMC dans une dalle en béton présente des défis spécifiques. Contrairement aux gaines électriques ou de plomberie, le flux d'air doit être continu et sans obstruction. Le risque d'écrasement des gaines lors du coulage du béton est une préoccupation majeure.
Pour pallier cela, certaines solutions existent :
Les retours d'expérience sur le passage des gaines VMC dans la dalle avant coulage sont variés. Si certains constructeurs optent pour cette solution, il est important de noter que l'enfouissement des gaines d'air dans le béton peut être plus "limite" que pour d'autres types de réseaux.
Des professionnels expérimentés ont déjà réalisé ce type d'installation, en utilisant des gaines renforcées et garanties anti-corrosion. Cependant, la préoccupation principale reste la stabilité de la dalle et la protection des gaines contre d'éventuels chocs lors du coulage du béton.
Il est souvent conseillé de positionner les réseaux sous le dallage bétonné, dans le terre-plein, ou dans les chapes de finition. Dans le cas d'une construction neuve, l'anticipation des besoins dès la conception des plans est primordiale. En rénovation, il est possible de créer des tranchées ou de percer les murs, mais cela implique des travaux plus conséquents.
Dans tous les cas, faire appel à des professionnels qualifiés et demander plusieurs devis est une étape essentielle pour choisir la solution la plus adaptée à votre projet, en tenant compte des contraintes techniques, réglementaires et budgétaires.
