L'installation d'un système de Ventilation Mécanique Contrôlée (VMC) dans un grenier, qu'il soit perdu ou aménagé, est une étape cruciale pour garantir la salubrité de l'air, préserver la structure de votre maison et améliorer le confort thermique. Le grenier, souvent zone tampon sujette à d'importantes variations de température et d'humidité, nécessite une attention particulière en matière de ventilation. Cet article détaille méthodiquement les aspects à considérer pour une installation réussie, en passant par le choix du système, son implantation, et surtout, le passage et l'isolation des gaines.
Les combles jouent un rôle essentiel dans l'équilibre thermique et la santé globale d'un logement. Sans une circulation d'air suffisante, la vapeur d'eau, émanant des pièces de vie, peut s'accumuler et provoquer de la condensation sur les parois froides, fragilisant ainsi l'isolation et la charpente. En été, à l'inverse, la chaleur s'intensifie, rendant les étages supérieurs étouffants et augmentant la consommation énergétique. Une ventilation adéquate permet d'évacuer l'humidité hivernale et la chaleur estivale, tout en prolongeant la durée de vie du bâti.
📈 En chiffres
Contrairement à une ventilation naturelle, dépendante des conditions météorologiques, la VMC assure un renouvellement d'air constant tout au long de l'année.

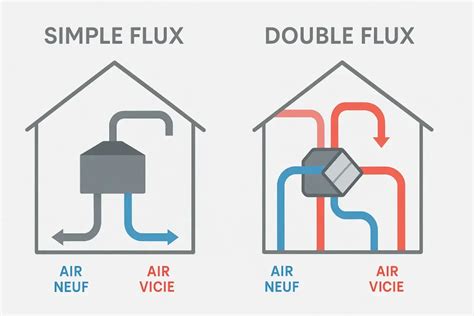

Le type de combles influence directement le choix du système VMC :
VMC simple flux hygroréglable : idéale pour les combles perdus. Dans ces espaces non chauffés et non habités, ce système suffit à limiter la stagnation de l'humidité et à préserver la charpente. Son fonctionnement continu et sa faible consommation en font une solution économique et fiable.
VMC double flux : à privilégier dans les combles aménagés. Pour les combles habités et isolés, la VMC double flux est plus performante. Elle extrait l'air vicié tout en récupérant la chaleur de l'air sortant pour réchauffer l'air entrant. Ce système améliore le confort thermique, prévient la condensation dans les rampants et réduit les pertes d'énergie.
VMC décentralisée : une alternative pour les combles rénovés. Lorsque l'installation d'un réseau de gaines est complexe, chaque module de VMC décentralisée, intégré directement dans le mur ou le rampant, ventile une pièce de manière autonome. Compacte, silencieuse et facile à poser, elle permet de ventiler sans gros travaux.
Avant de prendre votre décision, considérez les points suivants :
L'installation d'une VMC dans les combles n'est pas systématique, mais devient indispensable dans plusieurs situations :
Présence d'une salle d'eau dans les combles : Une douche ou un lavabo génère une quantité importante de vapeur d'eau qui, sans extraction mécanique, peut rapidement dégrader l'isolation des rampants et favoriser l'apparition de moisissures.
Combles isolés sous toiture : L'ajout d'isolant et d'un pare-vapeur rend la toiture plus étanche à l'air, supprimant la ventilation naturelle. L'humidité s'enferme et condense, nécessitant l'installation d'une VMC pour rétablir le flux d'air et protéger la charpente.
Surchauffe estivale : Dans les régions chaudes ou les maisons exposées au sud, l'air sous la toiture peut atteindre des températures extrêmes. Une ventilation mécanique aide à évacuer cet air chaud, réduisant les écarts de température et améliorant le confort des pièces situées en dessous.
Si vous vous reconnaissez dans l'une de ces situations, il est fortement recommandé de faire appel à un professionnel pour un diagnostic précis et une solution adaptée.
Le succès de votre installation repose sur le placement judicieux de chaque élément :
Dans une maison individuelle, le caisson de VMC simple flux est majoritairement implanté dans les combles. Des modèles compacts peuvent également être installés dans des faux plafonds ou des placards.
Pour éviter les désagréments sonores :
Pour faciliter l'accès et l'entretien :
Dans les combles aménagés, le caisson peut être placé dans un placard technique, un rangement sous pente, ou derrière une trappe d'accès isolée, à condition qu'il soit protégé du froid et du bruit, et reste accessible pour l'entretien. Évitez de le positionner directement dans le volume habité.

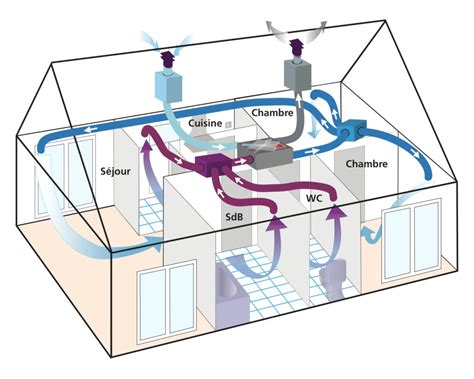

Le réseau d'extraction de l'air vicié est réalisé à l'aide de conduits (gaines) souples, rigides ou semi-rigides, de forme circulaire, rectangulaire ou oblongue.
Règles d'or pour la pose des gaines :
Isolation obligatoire : L'utilisation de conduits isolés (R >= 0,6 m².K/W) est obligatoire pour toutes les portions du réseau situées hors volume chauffé, comme c'est le cas dans les combles. L'air chaud et l'humidité s'accumulent facilement sous la toiture, surtout dans les combles peu ventilés. L'isolation évite la condensation, les moisissures et la dégradation de l'isolation.
Diamètre adapté : Le diamètre des gaines doit être le même que celui des bouches d'aspiration ou d'insufflation, et correspondre au minimum au diamètre de sortie du caisson.
Tracé optimal : Minimisez la longueur totale des gaines et le nombre de coudes pour réduire les pertes de charge et l'effort du moteur. Les gaines rigides ne sont pas isolées et doivent être installées dans des espaces chauffés.
Étanchéité : Assurez-vous de la parfaite étanchéité de tous les raccords. Des accessoires comme des manchons, des colliers de serrage et du ruban adhésif spécifique sont nécessaires.
Pentes : Pour l'évacuation des condensats, une pente vers l'extérieur est nécessaire pour éviter toute stagnation.
Pour raccorder deux gaines VMC, le manchon de raccordement est l'accessoire clé. Il existe en différents diamètres standards (80mm, 100mm, 125mm, 150mm et 160mm) et doit correspondre au diamètre de vos gaines. Les gaines souples en PVC ou aluminium offrent une grande flexibilité pour les configurations complexes, tandis que les gaines rigides en PVC sont plus durables et résistantes.
Bouches d'extraction : En VMC simple et double flux, elles sont installées dans les pièces humides : cuisine, salle de bain, WC. Elles se posent au mur ou au plafond, à une hauteur d'au moins 1,80 m du sol, et à minimum 20 cm des angles des parois. Elles doivent être facilement accessibles pour le nettoyage et l'entretien. Évitez de placer des meubles ou des équipements devant ces bouches.
Entrées d'air (VMC simple flux) / Bouches de soufflage (VMC double flux) : Elles sont situées dans les pièces de vie (séjour, salon, bureau, chambres). Dans le cas d'un séjour avec cuisine américaine, la bouche de soufflage doit être placée le plus loin possible de la bouche d'extraction côté cuisine pour favoriser le balayage de l'air.
Points d'attention pour les entrées d'air :
Pour assurer le renouvellement de l'air dans tout le logement, la circulation se fait par balayage : air neuf dans les pièces principales, extraction dans les pièces humides. Les passages de transit permettent la circulation de l'air entre les pièces.
Détalonage des portes : Il s'agit de recouper le bas des portes pour créer un espace d'environ 1 cm avec le sol. Pour les cuisines équipées d'une chaudière à gaz, ce détalonnage doit être de 2 cm minimum (ou 1 cm sur chaque porte si deux accès).
Grille de transfert : Si le détalonnage n'est pas possible, une grille de transfert traversant la porte peut être installée. Sa dimension est fonction du débit à faire transiter.
La sortie aéraulique s'effectue généralement en toiture, dans le tiers supérieur. Le diamètre de raccordement du rejet doit être au minimum équivalent à celui du réseau qui le relie au groupe d'extraction. Pour les VMC double flux, la distance conseillée entre l'entrée d'air neuf et le rejet d'air vicié est d'au moins 8 mètres, et le rejet ne doit pas être situé près d'une prise d'air.
Dans le cas d'une VMC double flux, la centrale doit impérativement être installée dans le volume chauffé du logement afin de ne pas dégrader la performance thermique. L'accès à la centrale doit être facilité pour l'entretien et le changement des filtres. Les condensats de l'échangeur doivent être évacués vers le réseau d'eaux usées via un siphon. Une pente de minimum 3% est recommandée pour une bonne évacuation des condensats si la centrale est installée horizontalement.
Avant toute installation, identifiez l'emplacement idéal du caisson (mur porteur, local technique, buanderie), vérifiez les distances minimales avec les plafonds et murs, et anticipez l'orientation des raccordements pour éviter les coudes inutiles. Prévoyez un accès dégagé pour la maintenance future.
La fixation de l'unité se fait sur un support mural dédié, en vérifiant le niveau et en utilisant des silentblocs ou pastilles de découplage pour amortir les vibrations. L'ajout d'une mousse antivibratoire est une astuce pro si l'unité est installée près des pièces de vie.
L'alimentation électrique se fait en 230 V via un disjoncteur dédié. La connexion au tableau de commande, aux capteurs (option CO₂, humidité), et aux sondes ou interrupteurs de boost dans les pièces humides doit être réalisée avec soin. Respectez les normes NFC 15-100 et coupez toujours l'alimentation avant toute intervention.
Un système de VMC performant nécessite un entretien régulier. Un dépoussiérage des gaines au moins une fois par an et un nettoyage en profondeur tous les 10 ans sont recommandés. L'installation de trappes d'accès à des points stratégiques du réseau facilitera grandement ces opérations.
En suivant ces étapes et conseils, vous assurerez une installation efficace et durable de vos gaines de VMC dans le grenier, garantissant ainsi un air sain et un confort optimal dans votre logement.
