La pompe à chaleur (PAC), également connue sous le nom de thermopompe dans certaines régions, s'est imposée comme une solution de chauffage et de climatisation de plus en plus populaire, offrant une alternative performante et écologique aux systèmes traditionnels. Ce dispositif ingénieux permet de transférer de l'énergie thermique d'un milieu à basse température, appelé source froide, vers un milieu à température plus élevée, la source chaude. Cette capacité de transfert bidirectionnel confère à la PAC une polyvalence remarquable : elle peut servir à chauffer un espace, en augmentant la température de la source chaude, ou à le refroidir, en abaissant la température de la source froide, la rendant ainsi essentielle dans le fonctionnement de la quasi-totalité des climatiseurs et réfrigérateurs modernes.
Considérée par de nombreux experts comme une solution clé pour réduire les émissions de gaz à effet de serre liées à la consommation des logements domestiques, la pompe à chaleur joue un rôle croissant dans la transition énergétique. Son essor en France, notamment depuis 2005, a contribué de manière significative à la croissance de la production d'énergie primaire renouvelable. En 2024, la production issue des PAC représente une part substantielle de la consommation primaire d'énergies renouvelables pour le chauffage en France, atteignant 28 % et surpassant les objectifs fixés. Cette dynamique s'accompagne d'une croissance de l'emploi, les effectifs salariés dans la fabrication, l'installation et la maintenance des pompes à chaleur ayant triplé entre 2017 et 2022.
L'expression « pompe à chaleur » englobe une variété de dispositifs qui réalisent des transferts thermiques à l'aide d'un système thermodynamique. Parmi eux, les pompes à chaleur à compression de vapeur sont les plus couramment commercialisées pour le chauffage et la climatisation des bâtiments, et se retrouvent même dans certaines voitures électriques.

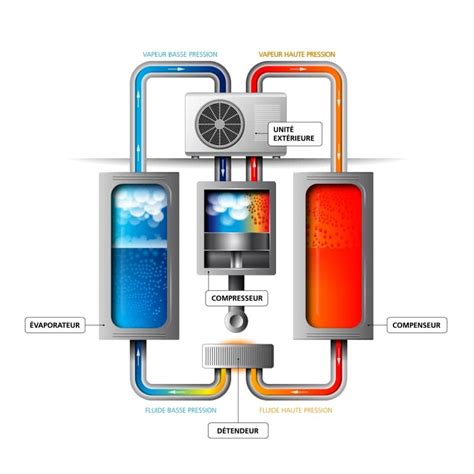

Le principe de fonctionnement d'une pompe à chaleur repose sur un cycle thermodynamique impliquant un changement de phase d'un fluide frigorigène. Ce cycle, souvent qualifié de "cycle frigorifique", permet de capter la chaleur d'une source froide pour la restituer à une source chaude. Ce processus peut être décomposé en plusieurs étapes clés :
Évaporation : Le fluide frigorigène, à basse pression et à basse température, circule dans un échangeur de chaleur appelé évaporateur. Situé dans l'environnement à refroidir (source froide), il absorbe les calories de cet environnement, ce qui provoque sa vaporisation partielle ou totale.
Compression : Le fluide, désormais sous forme de vapeur, est aspiré par un compresseur. Celui-ci augmente considérablement sa pression, ce qui a pour effet d'élever sa température de manière significative.
Condensation : La vapeur très chaude et comprimée traverse ensuite un condenseur (ou échangeur de chaleur). Dans cet échangeur, elle cède sa chaleur au milieu ambiant de la source chaude (par exemple, l'air d'une pièce à chauffer ou l'eau d'un circuit de chauffage central). En cédant sa chaleur, le fluide se liquéfie, passant de l'état gazeux à l'état liquide.
Détente : Le liquide frigorigène, toujours sous haute pression, passe ensuite par un détendeur. Cet appareil provoque une chute de pression rapide, par exemple en faisant circuler le fluide à travers un orifice étroit ou un capillaire. Cette détente abaisse la température du fluide et le prépare à recommencer le cycle en captant de nouvelles calories.
Ce cycle se répète en continu, permettant un transfert constant de chaleur.
Pour assurer ce transfert de chaleur, les pompes à chaleur consomment de l'énergie. Cette énergie est très majoritairement électrique, représentant plus de 95 % des cas en France. Une deuxième source d'énergie exploitable est le gaz naturel, dans le cas des pompes à chaleur au gaz naturel. L'efficacité de ces systèmes est une préoccupation majeure, et plusieurs indicateurs permettent de la mesurer.
L'efficacité énergétique d'une pompe à chaleur en mode chauffage est principalement caractérisée par son Coefficient de Performance (COP). Il s'agit du rapport entre la puissance de chauffage restituée et la puissance électrique nécessaire à son fonctionnement à un instant T. Un COP élevé signifie que la PAC produit plus d'énergie thermique qu'elle n'en consomme en électricité. Par exemple, un COP de 6 indique que pour chaque kilowatt-heure (kWh) d'électricité consommé, la pompe à chaleur génère 6 kWh de chaleur.
Il est crucial de noter que le COP varie en fonction de la température de la source froide et de la température de la source chaude. Plus l'écart de température entre ces deux milieux est important, plus le COP est faible. Les fabricants mesurent et indiquent cette valeur. Pour l'utilisateur final, l'efficacité globale dépend également des autres éléments du système de chauffage, tels que la consommation électrique des pompes de circulation ou des systèmes de dégivrage.
Pour une évaluation plus complète, le Coefficient de Performance Annuel (COPA) prend en compte l'ensemble de l'installation sur une période de chauffe ou une année complète. Il se définit comme le rapport entre l'énergie thermique restituée sur une période donnée et l'énergie consommée par la pompe à chaleur et le reste du système sur cette même période.
La Commission européenne a également défini un cadre de calcul pour l'efficacité énergétique saisonnière : l'Efficacité Énergétique Saisonnière pour le Chauffage des Locaux (ETAS). Notée « ηS », elle représente le rapport entre la production de chauffage sur une année et la consommation d'énergie primaire nécessaire pour la satisfaire, en tenant compte de températures moyennes standardisées. L'ETAS donne une estimation de l'efficacité du système de chauffage sur l'année en termes d'énergie primaire. Pour les pompes à chaleur moyennes et haute température, les plus courantes, l'ETAS doit obligatoirement être supérieur à 111 %. Un ETAS de 100 % correspondrait à l'efficacité d'un chauffage par énergie primaire directe (gaz, fioul).
Le choix d'une pompe à chaleur et son dimensionnement sont essentiels pour garantir une performance optimale. Tous les types de PAC ne sont pas forcément adaptés à chaque projet. Les principales catégories se distinguent par la source de chaleur exploitée :
Ces systèmes extraient la chaleur de l'air extérieur pour la restituer à l'air intérieur ou à l'eau.

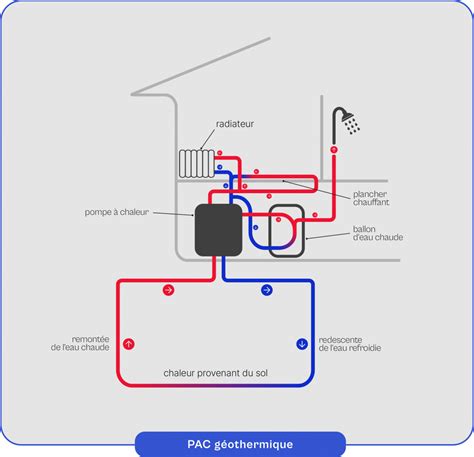

Ces PAC utilisent la chaleur stockée dans le sol ou dans les nappes phréatiques, des sources dont la température est plus stable que celle de l'air.
Ces systèmes peuvent être à "détente directe", où le fluide frigorigène circule directement dans le sol chauffant, ou "mixtes", utilisant un fluide frigorigène pour le capteur et de l'eau pour les émetteurs. Il est important de noter le risque de pollution des nappes phréatiques par le glycol, d'où la recommandation d'utiliser du monopropylène glycol, plus coûteux mais biodégradable.
Elles exploitent la chaleur des nappes phréatiques ou de l'eau de surface (rivières, lacs) pour chauffer un bâtiment. Elles sont considérées comme très performantes en raison de la température relativement constante des sources d'eau.
L'efficacité d'une pompe à chaleur est optimisée lorsqu'elle est connectée à des émetteurs dimensionnés pour des températures basses, comme les planchers chauffants ou les radiateurs basse température. Dans le cadre de rénovations, d'anciens radiateurs peuvent parfois être réutilisés s'ils sont adaptés au chauffage à basse température, notamment s'ils ont été dimensionnés pour un fonctionnement en thermosiphon. Dans certains cas, un redimensionnement des radiateurs peut être nécessaire pour compenser la baisse de température par une surface d'émission plus importante.
Les technologies des pompes à chaleur ont considérablement évolué. Les équipements les plus anciens utilisaient des fluides frigorigènes aujourd'hui interdits en raison de leur impact environnemental, comme le R22, dont la commercialisation est arrêtée en Europe depuis 2015. Ces fluides doivent faire l'objet d'une récupération obligatoire. Des alternatives plus respectueuses de l'environnement sont désormais utilisées, y compris le CO2 supercritique dans certaines gammes de produits.

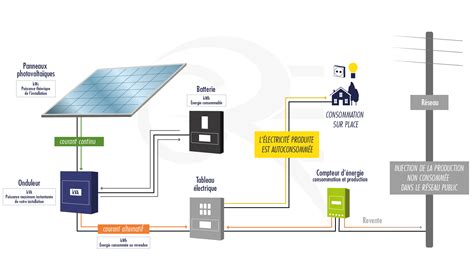

Une pompe à chaleur peut être encore plus performante et écologique lorsqu'elle est combinée à une autre source d'énergie, comme le photovoltaïque. La chaleur emmagasinée par les panneaux solaires peut être récupérée pour améliorer le rendement de la PAC, elle-même alimentée par l'électricité produite. Ce système hybride, breveté sous le nom d'« Aedomia », permet d'atteindre des niveaux de performance énergétique élevés, voire de réaliser des bâtiments à énergie positive. De plus, le module photovoltaïque produit plus d'électricité lorsqu'il est refroidi par le système de la PAC.
L'intérêt pour les pompes à chaleur a connu un essor notable après le deuxième choc pétrolier, et le marché mondial a continué de croître, avec des augmentations significatives des ventes dans l'Union européenne. En France, le nombre d'installations a progressé de manière spectaculaire, faisant du pays le premier marché européen pour cet équipement.
Pour encourager l'adoption de ces technologies, des dispositifs d'aides financières ont été mis en place par le gouvernement. Ces aides, souvent conditionnées aux revenus des ménages, peuvent concerner les PAC air-eau et les systèmes géothermiques, avec des montants variables. Il est essentiel de passer par un artisan certifié RGE (Reconnu Garant de l'Environnement) et de ne pas signer de devis avant une visite technique approfondie pour bénéficier de ces subventions.
L'Agence Internationale de l'Énergie (AIE) considère les pompes à chaleur comme une technologie centrale pour une transition soutenable du chauffage dans les bâtiments, à condition qu'elles soient alimentées par de l'électricité issue de filières bas carbone. Le chauffage des bâtiments étant une source majeure d'émissions de CO2, le développement accéléré des PAC est envisagé comme un moyen efficace de réduire la consommation de gaz et de fioul.
En résumé, la pompe à chaleur thermodynamique représente une solution de chauffage et de climatisation performante, économique et écologique. Son fonctionnement basé sur le transfert d'énergie thermique, ses diverses sources d'approvisionnement, et son potentiel de synergie avec les énergies renouvelables en font un acteur incontournable de l'habitat moderne et de la transition énergétique.
Parallèlement aux systèmes de chauffage et de climatisation, le chauffe-eau thermodynamique s'est imposé comme une solution innovante pour la production d'eau chaude sanitaire. Il utilise le même principe de pompe à chaleur air/eau, mais est dédié exclusivement à chauffer l'eau stockée dans un ballon.
Le chauffe-eau thermodynamique aspire l'air ambiant du local où il est installé (ou l'air extérieur si nécessaire) pour en extraire les calories. Ces calories sont transférées à un fluide frigorigène, qui est ensuite comprimé pour augmenter sa température. Un échangeur de chaleur transmet cette chaleur à l'eau contenue dans la cuve du ballon, la portant ainsi à la température souhaitée, généralement autour de 60 °C.
Ce système offre un avantage considérable en termes d'économies d'énergie par rapport aux chauffe-eau électriques classiques. Grâce à son Coefficient de Performance (COP), il consomme nettement moins d'électricité pour produire la même quantité d'eau chaude. Un COP de 3, par exemple, signifie que pour 1 kWh d'électricité consommé, 3 kWh de chaleur sont restitués. Les économies d'énergie peuvent atteindre jusqu'à 75 %, représentant un gain financier significatif sur la facture annuelle d'eau chaude. De plus, son impact écologique est réduit, en faisant un choix responsable pour l'environnement.
L'installation d'un chauffe-eau thermodynamique nécessite un espace suffisant, idéalement une pièce hors gel non chauffée d'au moins 20 m³. Il est recommandé de confier l'installation à un professionnel certifié RGE pour garantir la conformité et bénéficier des aides disponibles. L'entretien régulier, comprenant le détartrage et la vérification de l'étanchéité, est essentiel pour assurer la longévité de l'appareil et maintenir son efficacité énergétique.
Le chauffe-eau thermodynamique peut fonctionner de manière autonome ou être combiné avec d'autres systèmes, tels que des installations photovoltaïques. L'utilisation de l'électricité autoproduite rend l'appareil encore plus économique et écologique. Il peut également remplacer avantageusement la production d'eau chaude intégrée aux systèmes de chauffage traditionnels (gaz, fioul) ou modernes (pompe à chaleur).
En conclusion, la pompe à chaleur thermodynamique, qu'il s'agisse d'un système de chauffage/climatisation ou d'un chauffe-eau, représente une avancée technologique majeure pour améliorer le confort domestique tout en réduisant significativement notre empreinte écologique et nos dépenses énergétiques. Son rôle dans la transition vers un avenir plus durable est indéniable.
