L'installation d'un système de climatisation gainable représente un choix judicieux pour assurer le confort thermique d'une habitation, que ce soit pour rafraîchir en été ou fournir un chauffage d'appoint en hiver. Le dimensionnement précis du soufflage et de la reprise est une étape cruciale pour garantir l'efficacité, le silence et la longévité de l'installation. Cet article explore les principes fondamentaux et les considérations pratiques pour optimiser ces éléments, en tenant compte des contraintes spécifiques d'une maison de plain-pied de 118m² habitables, avec une attention particulière portée à la diffusion de l'air dans des zones sensibles comme la cuisine et l'entrée, où l'installation de bouches est restreinte.

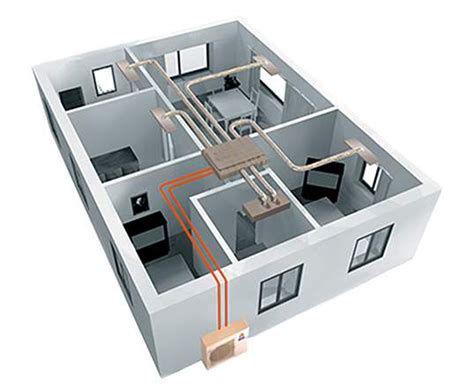

Un système gainable fonctionne sur le principe de la distribution d'air conditionné via un réseau de gaines dissimulées dans les faux plafonds ou les combles. L'unité intérieure, généralement compacte, traite l'air qui est ensuite propulsé dans les différentes pièces par des bouches de soufflage. L'air vicié est ensuite aspiré par des grilles de reprise pour être recyclé.
Le soufflage est responsable de la diffusion de l'air traité dans les espaces de vie. Son dimensionnement, pièce par pièce, est essentiel pour assurer un apport d'air adéquat sans créer de nuisances sonores ou de courants d'air désagréables. L'objectif est de créer un "rideau d'air" efficace, particulièrement devant les fenêtres, pour une meilleure homogénéisation de la température.
La reprise, quant à elle, assure le retour de l'air vers l'unité intérieure pour être filtré et retraité. Son dimensionnement porte sur la surface totale du logement, garantissant que le volume d'air nécessaire est aspiré pour maintenir l'équilibre du réseau aéraulique. La règle fondamentale stipule que la somme des débits de soufflage doit être égale au débit total de reprise.

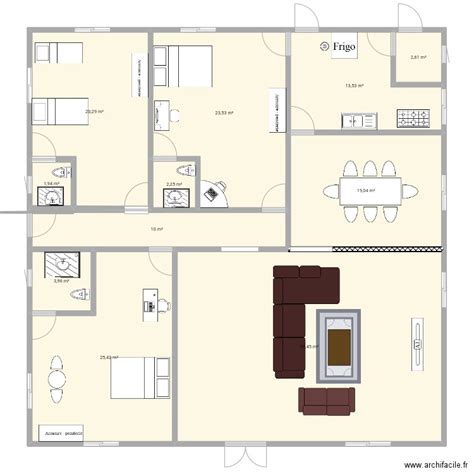

Votre projet présente une contrainte majeure : l'impossibilité d'installer des bouches de soufflage ou de reprise dans la cuisine et l'entrée. Toutes ces bouches devront être positionnées dans le salon/salle à manger, ce qui demande une stratégie de diffusion d'air particulièrement étudiée pour atteindre efficacement ces zones adjacentes. L'objectif est de climatiser l'intégralité du rez-de-chaussée (RDC) en été, tout en assurant un chauffage d'appoint en inter-saison ou lors des moments où le poêle à bois/granulé, qui chauffe l'ensemble de la maison, n'est pas en fonctionnement.
Pour pallier l'absence de bouches dans la cuisine et l'entrée, il est impératif d'optimiser le positionnement des bouches dans le salon/salle à manger. Une solution consiste à privilégier des bouches de soufflage avec une forte capacité de projection d'air, permettant de "pousser" l'air conditionné vers ces zones. L'effet Coanda, où le flux d'air se plaque au plafond, peut être exploité pour diriger l'air sur de plus longues distances.
Le positionnement idéal des bouches de soufflage dans le salon/salle à manger devrait se situer stratégiquement pour maximiser la couverture. Placer ces bouches près des ouvertures vers la cuisine et l'entrée, ou dans des zones centrales permettant une diffusion large, est recommandé. L'utilisation de grilles à double déflexion, avec ailettes mobiles, permettra d'orienter précisément le flux d'air.
Le dimensionnement correct des gaines est essentiel pour éviter les problèmes acoustiques, les pertes de performance et l'usure prématurée du matériel. Une approche professionnelle repose sur des calculs précis prenant en compte plusieurs paramètres.
Calcul du volume de la pièce :Volume (m³) = Surface (m²) × Hauteur sous plafond (m)
Calcul du débit d'air nécessaire :Débit (m³/h) = Volume (m³) × Coefficient de brassage
Calcul de la section de la gaine :Section (m²) = Débit (m³/h) ÷ (Vitesse (m/s) × 3600)
Calcul du diamètre de la gaine :Diamètre (m) = √(4 × Section ÷ π)
Conversion en millimètres et arrondi :Diamètre (mm) = Diamètre (m) × 1000, puis arrondir au diamètre standard supérieur.
Le soufflage doit être dimensionné individuellement pour chaque pièce afin d'assurer un confort optimal.
Prenons l'exemple de trois chambres de 11 m² avec une hauteur sous plafond de 2,50 m et un coefficient de brassage de 5 volumes/heure.
Pour le salon/salle à manger de 66 m² avec une hauteur sous plafond de 2,50 m :
Compte tenu de la contrainte de positionnement des bouches et de la nécessité de diffuser l'air vers la cuisine et l'entrée, il peut être judicieux de répartir ce débit de 825 m³/h sur plusieurs gaines de plus petit diamètre pour une meilleure orientation. Par exemple, trois gaines de Ø200 mm peuvent transporter un débit total d'environ 3 × 283 m³/h = 849 m³/h, ce qui est supérieur au besoin et permet une diffusion plus stratégique.
La reprise concerne l'ensemble du logement. Pour une maison de 118 m² habitables avec une hauteur sous plafond moyenne de 2,50 m :
Étant donné que toutes les bouches doivent être concentrées dans le salon/salle à manger, la grille de reprise aura un rôle encore plus crucial. Il est généralement recommandé d'avoir une grille de reprise pour un système jusqu'à 7 kW, et deux grilles pour un système supérieur à 7 kW.
Pour un débit de reprise de 1475 m³/h, une grille de reprise de grande dimension est nécessaire. Par exemple, une grille de 600 × 600 mm a une capacité d'environ 1400 m³/h à 20 dB, ce qui est proche du besoin. Si ce débit s'avère insuffisant, plusieurs options sont possibles :
Le plenum de reprise, auquel la grille est connectée, doit idéalement être positionné dans un espace dégagé, comme un couloir ou une entrée avec de grands volumes. Dans votre cas, étant donné la contrainte, le salon/salle à manger devra accueillir cette grille. Un positionnement stratégique, par exemple dans un coin du salon/salle à manger, éloigné des bouches de soufflage pour éviter les courts-circuits d'air, est à privilégier.
Le choix de l'emplacement de l'unité intérieure et la gestion des gaines sont déterminants pour la performance globale du système.
Idéalement, l'unité intérieure doit être placée au centre de la maison pour minimiser la longueur des gaines et équilibrer la distribution de l'air. Dans des combles ou un faux plafond, il faut veiller à laisser suffisamment d'espace pour l'installation, la maintenance et un accès facilité. La présence d'une charpente fermette peut nécessiter une adaptation du positionnement, en privilégiant les zones où la hauteur sous plafond est la plus importante.

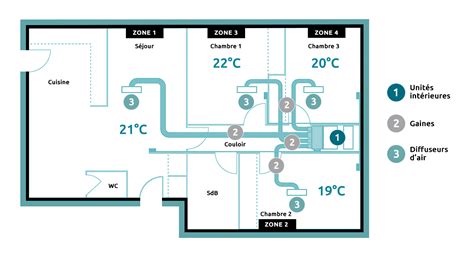

Le choix du système de régulation aura un impact significatif sur le confort et la consommation énergétique.
Pour votre projet, une régulation Airzone ou Delta Dore serait particulièrement pertinente pour gérer indépendamment les zones du salon/salle à manger et potentiellement des zones adjacentes indirectement desservies.
Un entretien régulier est indispensable pour garantir la performance et la longévité de votre système gainable.
En suivant ces principes de dimensionnement et en prêtant une attention particulière aux contraintes spécifiques de votre installation, vous pourrez mettre en place un système de climatisation gainable performant, silencieux et adapté à vos besoins de confort thermique tout au long de l'année. Il est cependant toujours recommandé de faire appel à un professionnel qualifié pour valider définitivement le dimensionnement et l'installation.
